Как самостоятельно сделать цифровой USB микроскоп?

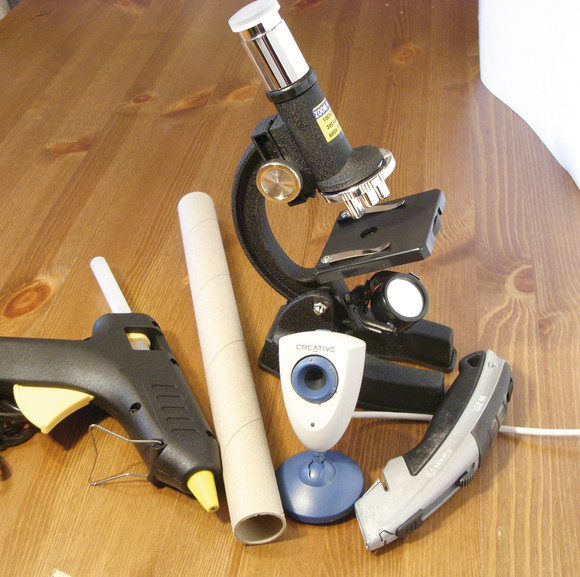

Что нам нужно?

1. Берём любой, даже самый бюджетный микроскоп. В нашем случае это будет простенький детский микроскоп Konus KonuScience 100x-1200х (только в данном эксперименте участвовала чёрная модель) https://astroscope.com.ua/mikroskop_ ... ce/994.htm 1. Хочу отметить, что данный микроскоп не является полноценным оптическим прибором, рассчитан на детей до 7-ми лет. Из заявленной кратности от выдаёт не более 600х.
Как самостоятельно сделать цифровой USB микроскоп? 03 Октябрь 2013 11:21 десятое
Просмотров: 2751
2. Любая Web камера, которую не жалко и можно просто разобрать. В нашем случае камера от торговой марки Creative, лежит много времени без дела, так как уже сильно устарела.

3. Картонный тубус диаметров 25 мм. Его можно купить в строительном магазине или позаимствовать от рулона из-под пищевой плёнки или фольги, которая есть в любом супермаркете.

4. Клеящий пистолет, ножовка или качественный нож для бумаги, липкая лента, клей

Теперь у нас есть всё необходимое, приступаем!

Шаг №1. Первое, что нужно сделать — предпринять все меры предосторожности. Защитить руки, одеть перчатки, защитить глаза. Внимательно и аккуратно пользуйтесь ножовкой и ножом для бумаги — они очень острые и помните что пальцев у нас всего десять и они не отрастут заново как у ящерицы хвост! Как самостоятельно сделать цифровой USB микроскоп? 03 Октябрь 2013 11:21 Запаситесь бутербродами, так как процесс переделки микроскопа не быстрый! Как самостоятельно сделать цифровой USB микроскоп? 03 Октябрь 2013 11:21
Как самостоятельно сделать цифровой USB микроскоп? 03 Октябрь 2013 11:21 восьмое
Просмотров: 2751

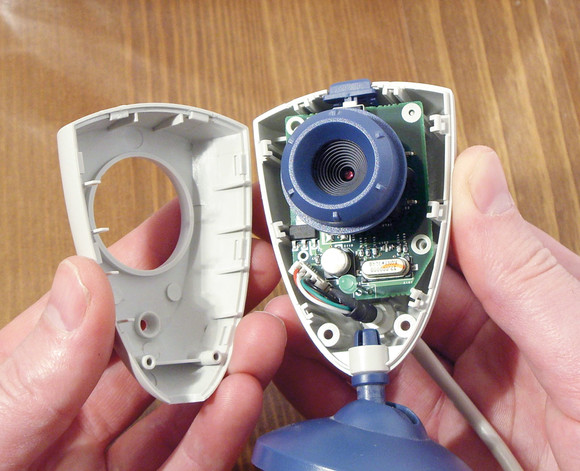

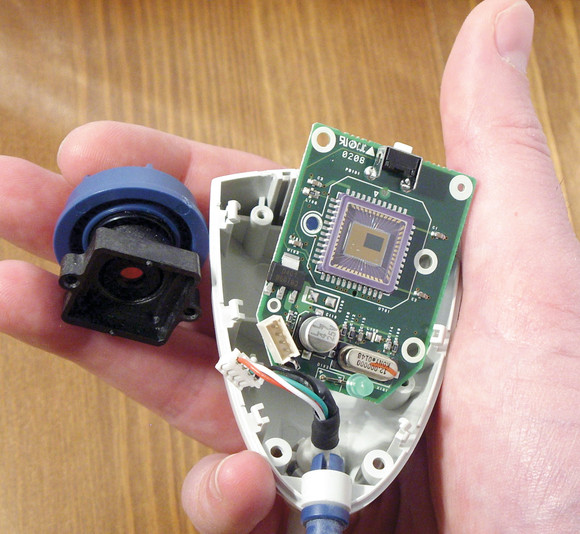

Шаг №2. Начнём с Web камеры. Разберите её и удалите все элементы корпуса, удалите оптический блок (объектив). Нас интересует только логическая плата и сенсор (матрица). На время отсоедините контакты питания. На фото ниже всё прекрасно видно. Выкинули две половинки корпуса, убрали объектив.
Как самостоятельно сделать цифровой USB микроскоп? 03 Октябрь 2013 11:21 девятое
Просмотров: 2751

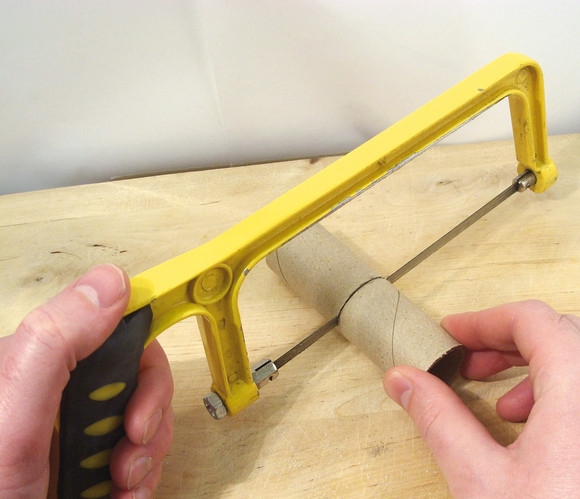

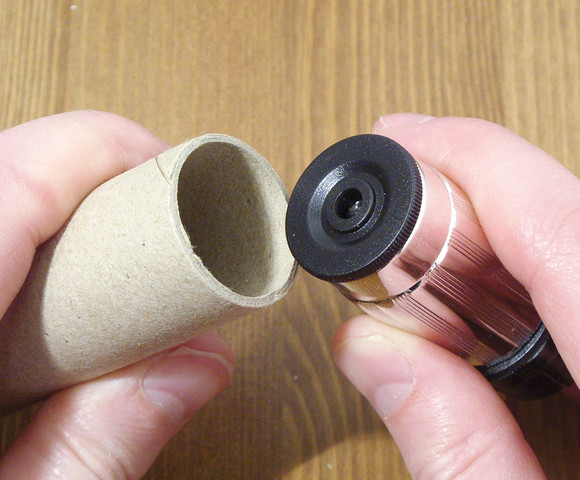

Шаг№3. Теперь надо соединить окуляр от микроскопа с нашей Web камерой. В этом нам поможет картонный тубус от пищевой плёнки. Измерьте длину окуляр без той части, которая входит в монокулярную трубку микроскопа. Отрежьте от трубки кусочек на 1 сантиметр больше!
Как самостоятельно сделать цифровой USB микроскоп? 03 Октябрь 2013 11:21 седьмое
Просмотров: 2751
Как самостоятельно сделать цифровой USB микроскоп? 03 Октябрь 2013 11:21 шестое
Просмотров: 2751

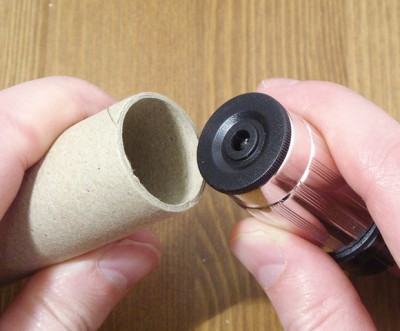

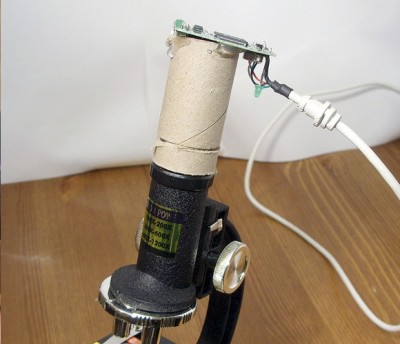

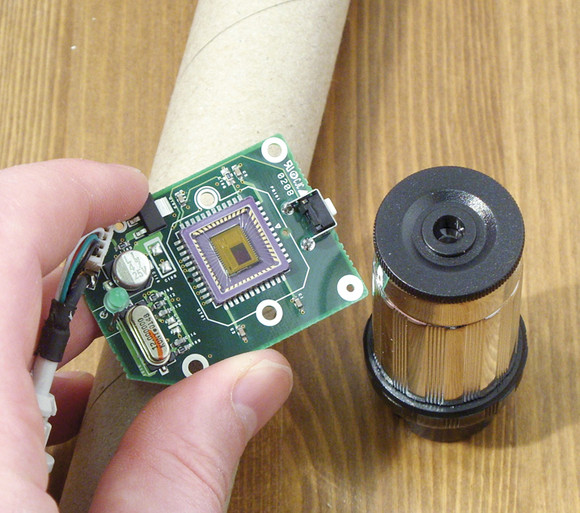

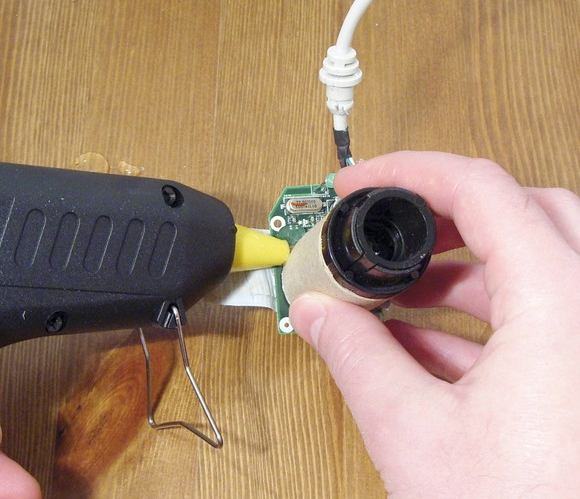

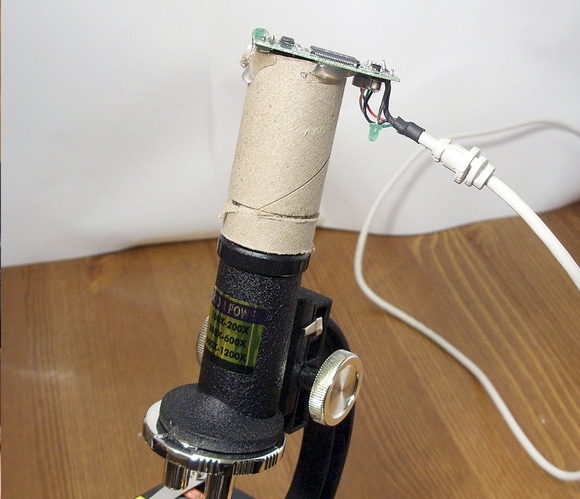

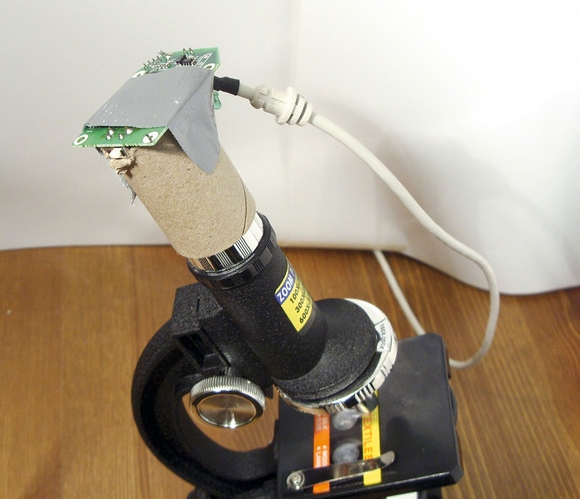

Шаг №4. Вставьте окуляр в картонную трубку и зафиксируйте клеем. Когда клей высохнет — вставьте окуляр на своё место. Далее подключите элементы питания к камере и вставьте её в Ваш ПК. Ориентируясь по изображению на компьютере подберите необходимое положение камеры, чтобы центр сенсора совпадал с центром окуляра, карандашом отметьте это положение. Выньте картонную трубку вместе с окуляром и с другой стороны наклейте на неё камеру. Готово. Теперь можете пользоваться. Теперь значительно удобнее, Вы видите всё на экране, Вам нет необходимости щуриться, Ваша шея отдыхает, так как она не наклонена к окуляры. Теперь можно удобно сесть сразу всей семьёй и понаблюдать, не нужно ждать своей очереди. Можно делать фото и видео.

Помните! Переделка микроскопа обнуляет условия гарантийного талона.
Пример картинки через данный микроскоп с камерой (увеличение приблизительно 100х с дополнительным освещением в виде обычной настольной лампы, поставленной рядом с микроскопом):
Как самостоятельно сделать цифровой USB микроскоп? 03 Октябрь 2013 11:21 первое
Просмотров: 2746

Как самостоятельно сделать цифровой USB микроскоп? 03 Октябрь 2013 11:21 второе
Просмотров: 2751
Как самостоятельно сделать цифровой USB микроскоп? 03 Октябрь 2013 11:21 третье
Просмотров: 2751
Как самостоятельно сделать цифровой USB микроскоп? 03 Октябрь 2013 11:21 четвертое
Просмотров: 2751
Как самостоятельно сделать цифровой USB микроскоп? 03 Октябрь 2013 11:21 пятое
Просмотров: 2751
