Наши микроскопы. Наверно на каждом форуме есть подобная тема, где можно хвастаться своими "девайсами" Наши микроскопы (фото и описание). 12 Ноябрь 2014 11:39 Наши микроскопы (фото и описание). 12 Ноябрь 2014 11:39
Выкладывайте фото, краткое описание: год, увеличение, какого рода наблюдения проводите, свои доработки и прочее!



Артем Астроскоп
Сообщение  Заголовок сообщения: Re: Наши микроскопы (фото и описание).  |  Добавлено: 12.05.2016 21:13
Аватара пользователя

Регистрация: 05 дек 2011
Посты: 1255
Vk: VK

Не в сети
Наши микроскопы (фото и описание). 12 Май 2016 21:13

1. Микроскоп Konus College 60х - 600х. Объективы Ахроматы 4,10,40, окуляр 15х Кёльнер
2. Микроскоп Ulab SME-F LED 40x - 400x. Объективы Ахроматы 4,10,40, окуляр 10х Рамсден
3. Микроскоп AmScope BM100-Fl 40x - 2000x, макс. полезное 1250х. Объективы Ахроматы 4,10,40,100, окуляры 10х, 20х Кёльнеры



Игорь Загинайло 2336
Сообщение  Заголовок сообщения: Re: Наши микроскопы (фото и описание).  |  Добавлено: 28.02.2017 22:23
Аватара пользователя

Регистрация: 27 янв 2016
Посты: 11
Откуда: Одесса
Vk: VK

Не в сети
Артем, в алаверды к Вашему "трио" расскажу о своих инструментах.
У меня их накопилось пять. Все брал б/у, ко всем делал какие-то доработки.
Я буду их описывать в нескольких постах в хронологическом порядке.
Так как они все советского производства, с тубусом 160 мм, то объективы и окуляры у них взаимозаменяемы.
Поэтому я буду писать не "комплектуется объективами/окулярами" а "использую с объективами/окулярами".

Мой первый инструмент (был взят у родственника в "бесконечное временное пользование") - школьный ШМ-1.
Из доработок:
- верхняя и нижняя светодиодные подсветки (именно подсветки, а не осветители) с регулировкой яркости
- конденсор с апертурой около 0,35 из линз объектива фотоаппарата "Смена-2"
- колесико с диафрагмами опущено, чтобы поместился конденсор,
и в одну из диафрагм вставлена вкладка для образования темного поля
- к объективу 20х приклеена ирисовая диафрагма (от объектива ф/а "Смена-8"), чтобы его можно было
использовать для темного поля (с объективом 8х темное поле получается без диафрагмирования)

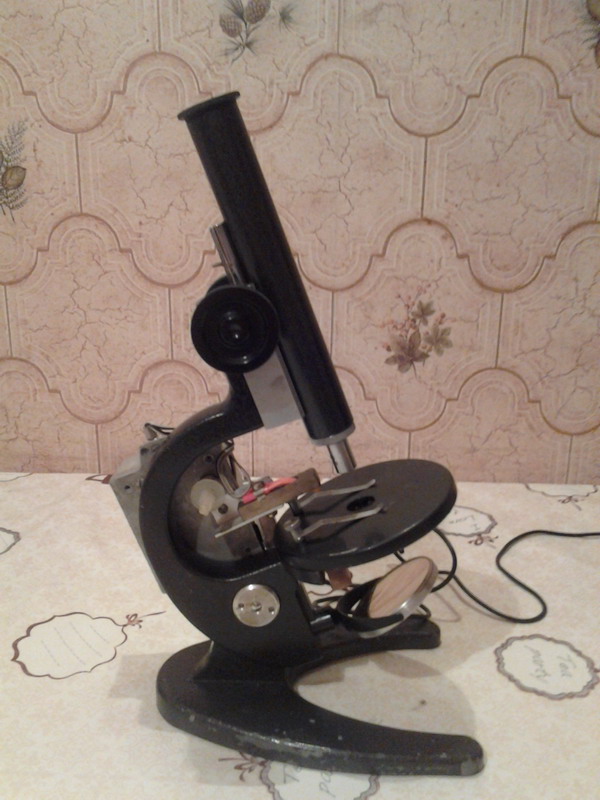

На фото 1 - его внешний вид.

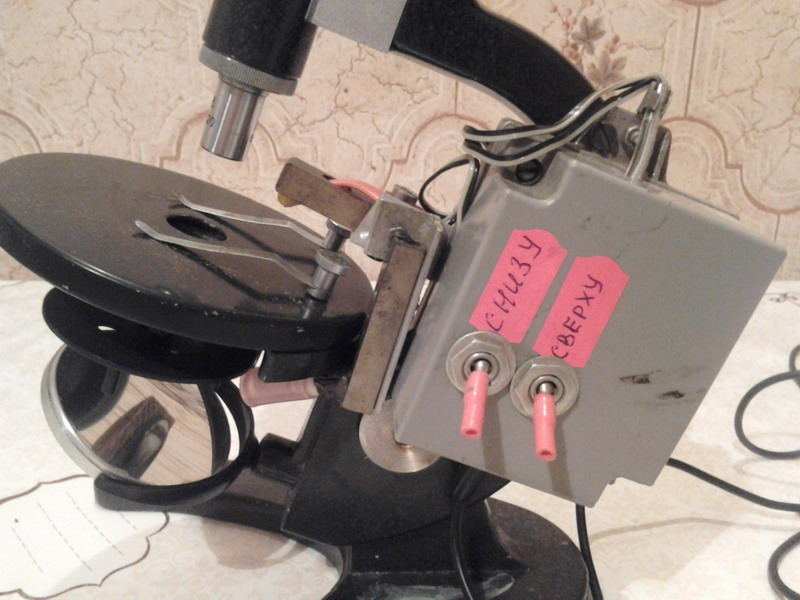

На фото 2 - пульт управления подсветкой

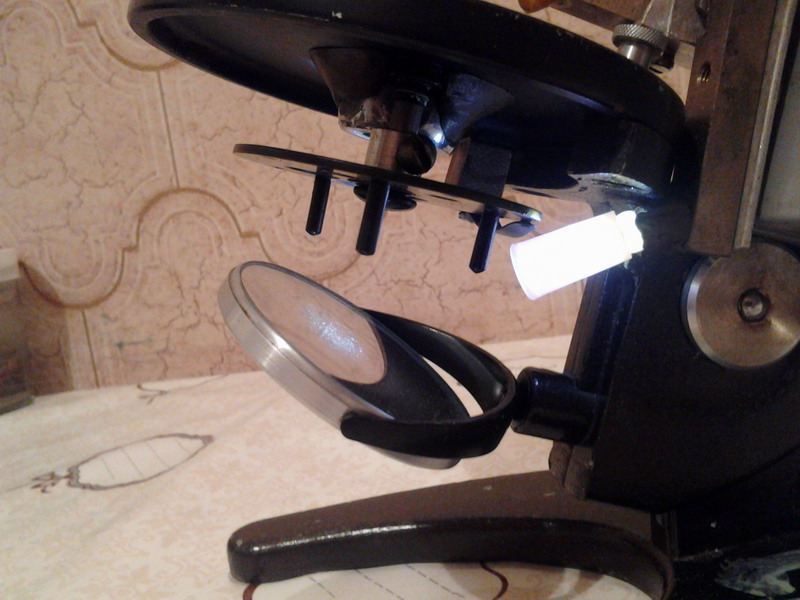

На фото 3 - узел нижней посветки (светодиод включен)

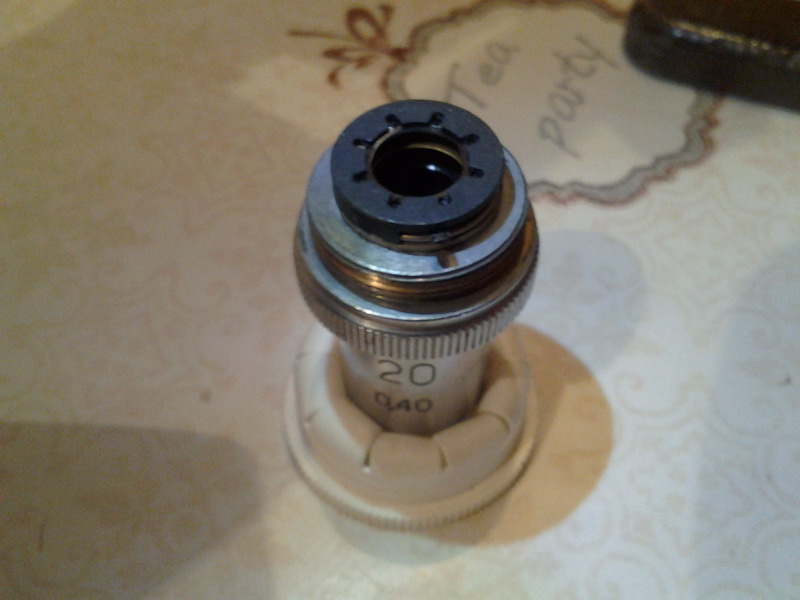

На фото 4 - объектив 20х/0,4 с диафрагмой

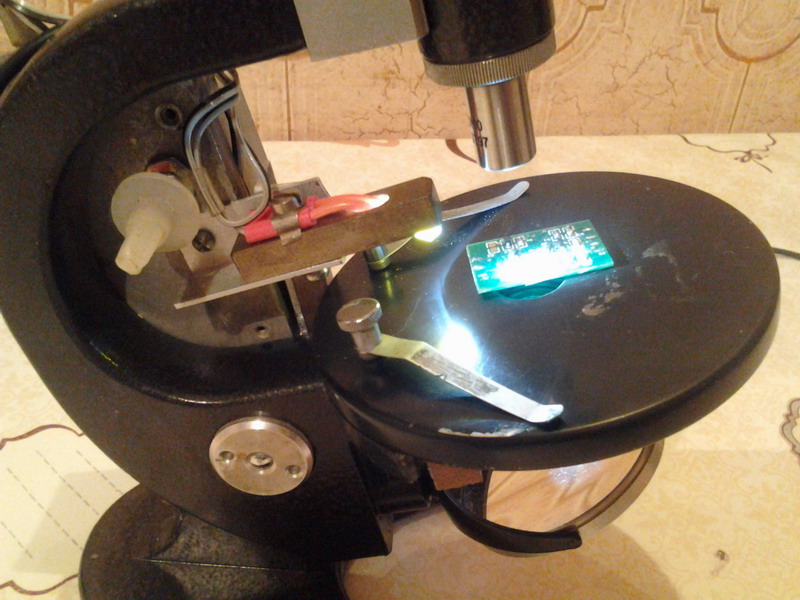

На фото 5 - узел верхней посветки (светодиод включен)

Исползьую с объективами 3,7х/0,11, 8х/0,2, 9х/0,2 ПЛАН и 20х/0,4
Окуляры Гюйгенса 7х, 10х, 15х

Комментарий к файлу: Фото 1
Наши микроскопы (фото и описание). 28 Февраль 2017 22:23 первое
Просмотров: 478
Комментарий к файлу: Фото 2
Наши микроскопы (фото и описание). 28 Февраль 2017 22:23 второе
Просмотров: 478
Комментарий к файлу: Фото 3
Наши микроскопы (фото и описание). 28 Февраль 2017 22:23 третье
Просмотров: 478
Наши микроскопы (фото и описание). 28 Февраль 2017 22:23 четвертое
Просмотров: 478
Наши микроскопы (фото и описание). 28 Февраль 2017 22:23 пятое
Просмотров: 478


_________________
Это Игорь Загинайло, я удалил свой аккаунт на Фейсбуке и поэтому зарегистрировался на форуме "с нуля"


Последний раз редактировалось Игорь Загинайло 2336 01.03.2017 19:36, всего редактировалось 2 раз(а).
Игорь Загинайло 2336
Сообщение  Заголовок сообщения: Re: Наши микроскопы (фото и описание).  |  Добавлено: 28.02.2017 22:48
Аватара пользователя

Регистрация: 27 янв 2016
Посты: 11
Откуда: Одесса
Vk: VK

Не в сети
Вторым был приобретен школьный УШМ-1. В принципе, он ничем не лучше ШМ, но - это был СВОЙ инструмент.

Из доработок:
- конденсор из линз ф/а "Смена-8"; конденсор фокусируемый (используется наводка на резкость объектива).

Из дополнительных опций
- Вместо зеркала может устанавливаться осветитель ОИ-31 (со светодиодом 3 Вт вместо штатной лампочки);
- Для рассеянного освещения может использоваться осветитель, сделанный из фонаря МБС-9, тоже со светодиодом 3 Вт вместо лампочки;
- Возможно использование опак-иллюминатора ОИ-1; вместо лампочки также встроен светодиод;
- Вместо окуляра может использоваться вэб-камера 2 МП.

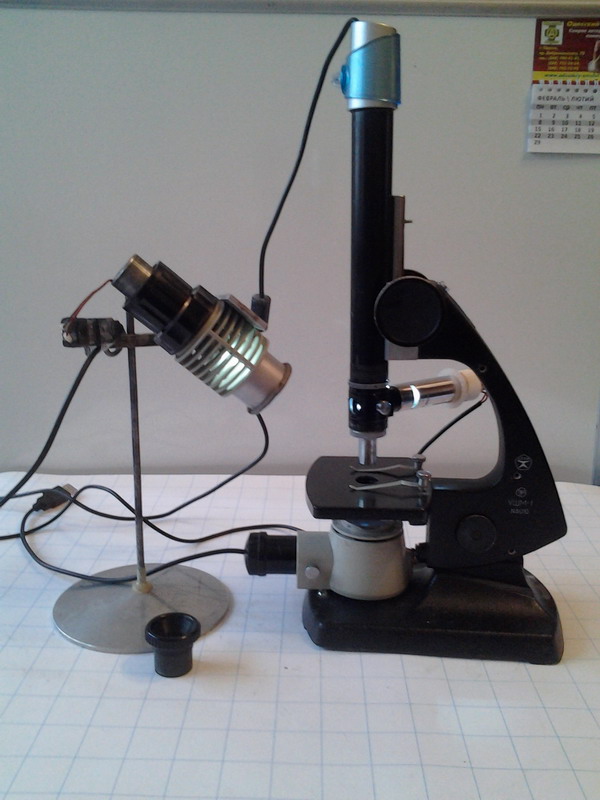

На фото - инструмент со всеми тремя осветителями (опак-иллюминатор и рассеянное освещение включены) и окулярной камерой

Используемые объективы и окуляры - те же, что и с ШМ-1. Плюс объективы на тубус 190 мм для работы с ОИ-1: 9х/0,2 и 21х/0,4.

Наши микроскопы (фото и описание). 28 Февраль 2017 22:48
Просмотров: 475


_________________
Это Игорь Загинайло, я удалил свой аккаунт на Фейсбуке и поэтому зарегистрировался на форуме "с нуля"
Игорь Загинайло 2336
Сообщение  Заголовок сообщения: Re: Наши микроскопы (фото и описание).  |  Добавлено: 01.03.2017 00:52
Аватара пользователя

Регистрация: 27 янв 2016
Посты: 11
Откуда: Одесса
Vk: VK

Не в сети
Третьим последовал тоже школьный УМ-301, он снабжен револьверной головкой, поэтому был шагом вперед.

Доработки:
- самодельный фокусируемый конденсор с ирисовой диафрагмой (апертура 0,45)
- осветитель с коллектором и полевой диафрагмой

Использование осветителя и конденсора позволяет получить освещение по Келеру. Еще один шаг вперед.
Те, кто работал с освещением по Келеру, знают, насколько это улучшает качество изображения при средних и больших увеличениях.

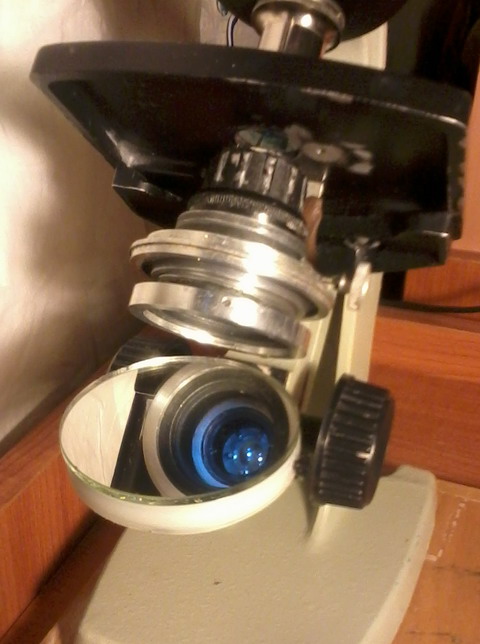

Фото 1 - узел конденсора под предметным столиком микроскопа

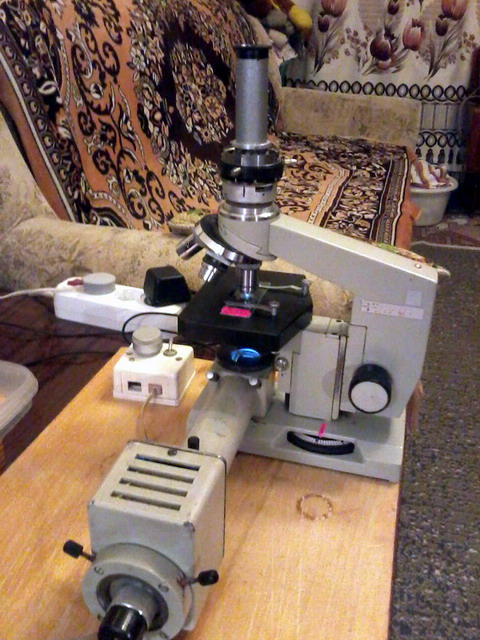

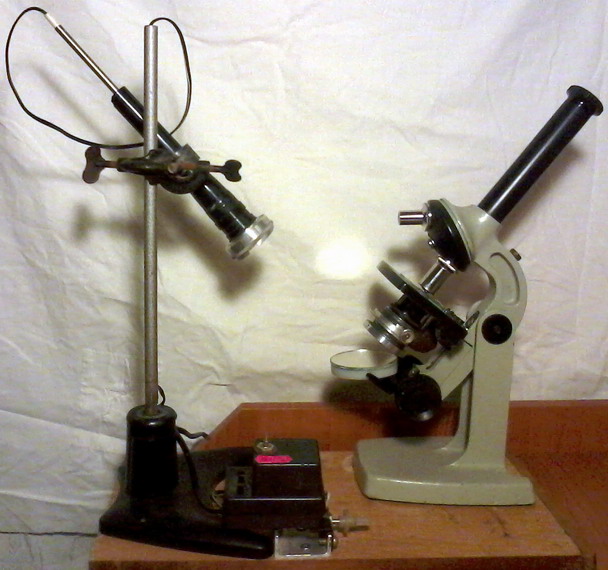

Фото 2 - микроскоп и осветитель, закрепеленные на одной подставке
(зафиксировано расстояние от коллектора осветителя до конденсора микроскопа, чтобы не нарушать условия Келера )

Используется с объективами 8х/0,2; 20х/0,4; 40х/0,65 и окулярами 7х, 10х, 15х и 20х (последний идет в комплекте к УМ-301).

Комментарий к файлу: Фото 1
Наши микроскопы (фото и описание). 01 Март 2017 00:52 первое
Просмотров: 473
Комментарий к файлу: Фото 2
Наши микроскопы (фото и описание). 01 Март 2017 00:52 второе
Просмотров: 473


_________________
Это Игорь Загинайло, я удалил свой аккаунт на Фейсбуке и поэтому зарегистрировался на форуме "с нуля"


Последний раз редактировалось Игорь Загинайло 2336 01.03.2017 19:34, всего редактировалось 1 раз.
Игорь Загинайло 2336
Сообщение  Заголовок сообщения: Re: Наши микроскопы (фото и описание).  |  Добавлено: 01.03.2017 01:53
Аватара пользователя

Регистрация: 27 янв 2016
Посты: 11
Откуда: Одесса
Vk: VK

Не в сети
Следующим идет мой основной микроскоп БИОЛАМ-70 С11.

К нему постепенно набралась дополнительная комплектация:
- Поворотный предметный столик от БИОЛАМ-70 Р1
- Столик-термостат пр-ва "Точмедприбор" (Харьков)
- осветитель ОИ-31 (критическое освещение)
- осветитель ОИ-35 (освещение по Келеру)
- опак-иллюминатор для эпи-освещения ОИ-21 с эпиобъективами на тубус 190 мм.
- конденсор темного поля ОИ-13
- фазоконтрастный конденсор КФ-4 с объективами 10х, 40х и 90х (20х отсутствует)
- препаратоводитель СТ-11
- объект-микрометр ОМП

Доработки:
- ОИ-35 переделан на светодиодное освещение (диод 10 Вт) с регулировкой яркости
- изготовил поляризационную насадку, которая позволяет вводить и поворачивать оптические компенсаторы
из комплекта МИН-8, независимо вращать анализатор
- изготовил "фазовый телескоп" для КФ-4 (приобрел его без комплектного МИР-4) и для наблюдения
в коноскопической проекции с поляризационной насадкой (вместо линзы Бертрана)
- до приобретения ОИ-21 изготовил опак-иллюминатор для наблюдений в отраженном свете
с объективами на тубус 160 мм

Из объективов - ахроматы 3,7х/0,11; 8х/0,2; 20х/0,4; 40х/0,65; 40х/0,75 ВИ; 90х/1,25 МИ; апохромат CZJ APO 90/1,3 Oil
- поляризационные из комлекта МИН-8, в частности, ПЛАН 3,5х/0,1; ПЛАН 9х/0,2 с диафрагмой; 60х/0,85
- эпи-объективы из комплекта ОИ-21
- объективы на тубус 190: 11х/0,25 МИ 190 П; 30/0,65 МИ 190 П; 95х/1,25 МИ 190 П

Из окуляров: - Гюйгенса 7х, 10х, 15х; компенсационные К7х, К10х, К15х, К20х; симметричный С15х; измерительный МОВ-1-15.

На фото:

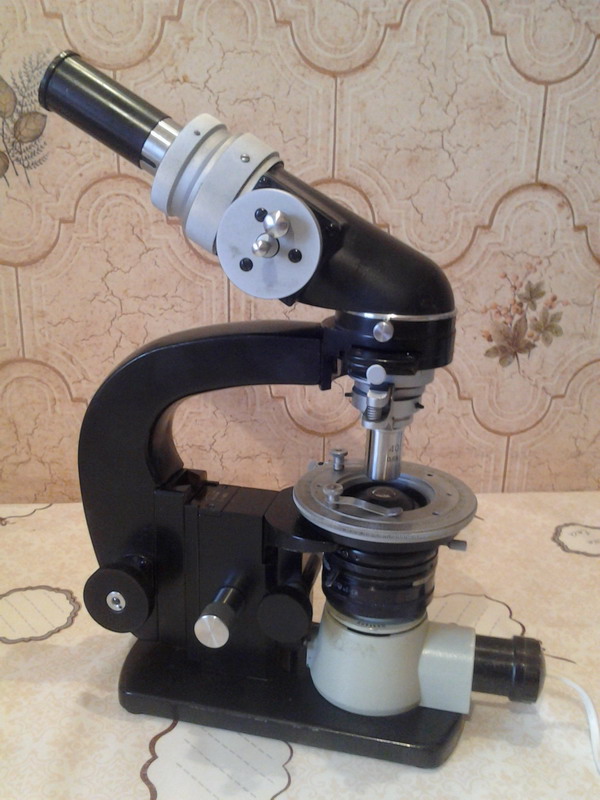

1 - общий вид БИОЛАМ с ОИ-35 и поляризационной насадкой

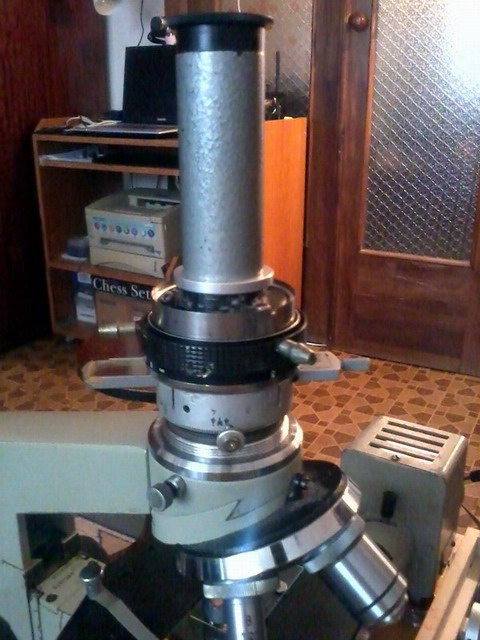

2 - поляризационная насадка со вставленным компенсатором

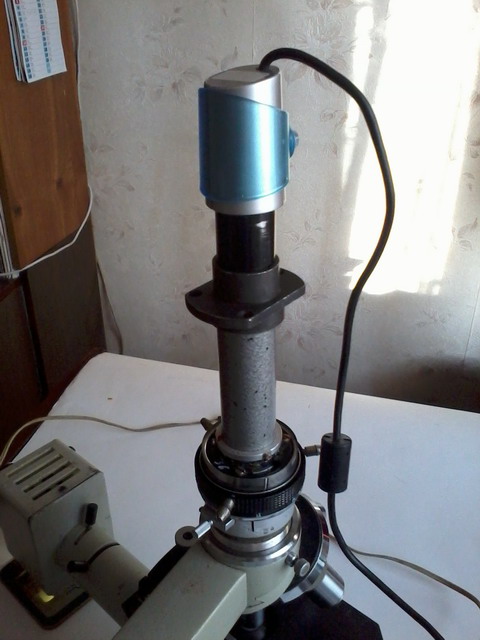

3 - поляризационная насадка с фазовым телескопом (наблюдение в коноскопической проекции) и окулярной камерой
4 - опак-иллюминатор для объективов на тубус 160 мм с компенсационным окуляром 7х от микрофотонасадки МФН-2
5 - столик-термостат на месте обычного предметного столика

Комментарий к файлу: Фото 1
Наши микроскопы (фото и описание). 01 Март 2017 01:53 первое
Просмотров: 473
Комментарий к файлу: Фото 2
Наши микроскопы (фото и описание). 01 Март 2017 01:53 второе
Просмотров: 473
Комментарий к файлу: Фото 3
Наши микроскопы (фото и описание). 01 Март 2017 01:53 третье
Просмотров: 473
Комментарий к файлу: Фото 4
Наши микроскопы (фото и описание). 01 Март 2017 01:53 четвертое
Просмотров: 473
Комментарий к файлу: Фото 5
Наши микроскопы (фото и описание). 01 Март 2017 01:53 пятое
Просмотров: 473


_________________
Это Игорь Загинайло, я удалил свой аккаунт на Фейсбуке и поэтому зарегистрировался на форуме "с нуля"


Последний раз редактировалось Игорь Загинайло 2336 01.03.2017 19:39, всего редактировалось 1 раз.
Игорь Загинайло 2336
Сообщение  Заголовок сообщения: Re: Наши микроскопы (фото и описание).  |  Добавлено: 01.03.2017 16:15
Аватара пользователя

Регистрация: 27 янв 2016
Посты: 11
Откуда: Одесса
Vk: VK

Не в сети
Не смог пройти мимо пятого. Продавлся МИН-7.
И хотя поляризационная насадка для БИОЛАМа есть, захотелось купить: переналадка БИОЛАМа с обычного режима на поляризацию - это все-таки время.
Продавался он недорого, но в проблемном состоянии. Пришлось ремонтировать механизм Майера. Получилось.
А еще в нем был вставлен целоволновой компенсатор. Мой от МИН-8 не подходит по габариту. А тут - такая удача.
Вскоре (на свалке!) нашлась и окулярная насадка с линзой Бертрана (тоже от МИН-8).
Вместо ОИ-9 я использую свой ОИ-31 с японским поляроидом от ф/а.

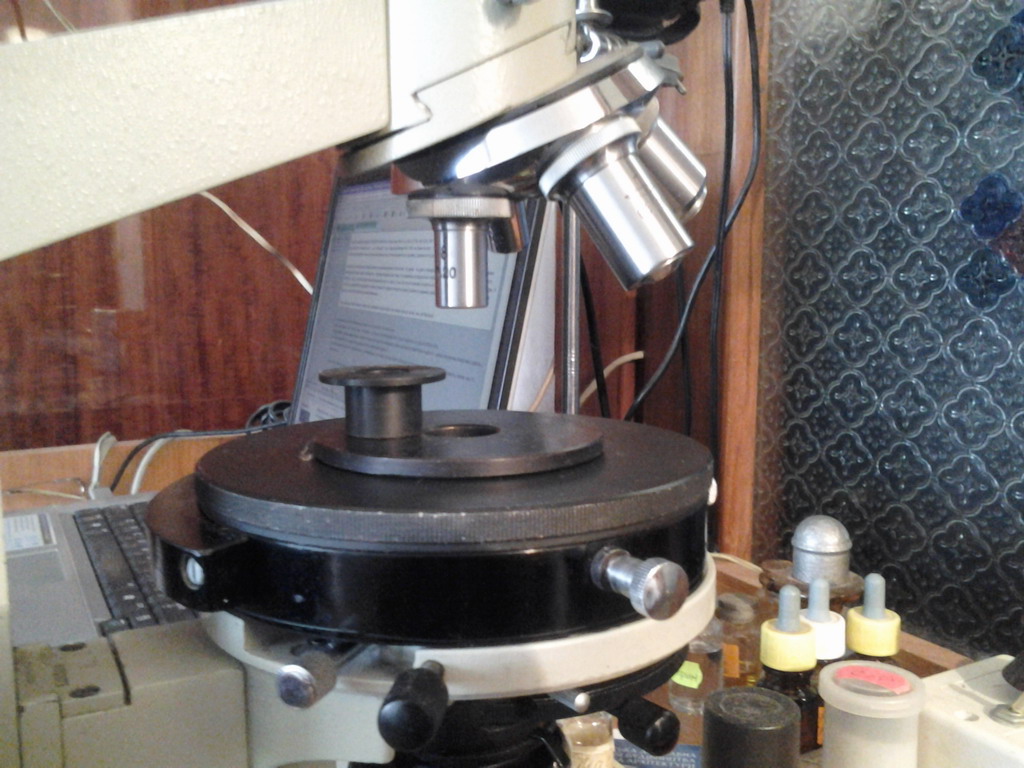

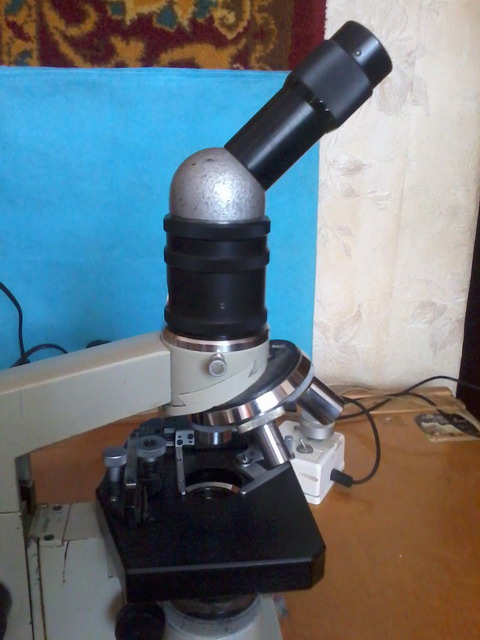

Вот такой агрегат получился - см. фото.

Наши микроскопы (фото и описание). 01 Март 2017 16:15
Просмотров: 463


_________________
Это Игорь Загинайло, я удалил свой аккаунт на Фейсбуке и поэтому зарегистрировался на форуме "с нуля"
Игорь Загинайло 2336
Сообщение  Заголовок сообщения: Re: Наши микроскопы (фото и описание).  |  Добавлено: 01.03.2017 16:40
Аватара пользователя

Регистрация: 27 янв 2016
Посты: 11
Откуда: Одесса
Vk: VK

Не в сети
Ну и напоследок - еще один чудо-агрегат. Самодельный микротом санного типа.
Подача парафинового блока осуществляется микрометром, и сделана под углом, а не вертикально, что позволяет точнее регулировать толщину среза.
Вместо ножа используются опасные бритвы. Держатель ножа ведется по салазкам типа "ласточкин хвост" вручную.
Не скажу, что всем доволен в конструкции, но заводской МС-2 стоит на порядки (!!!) дороже.

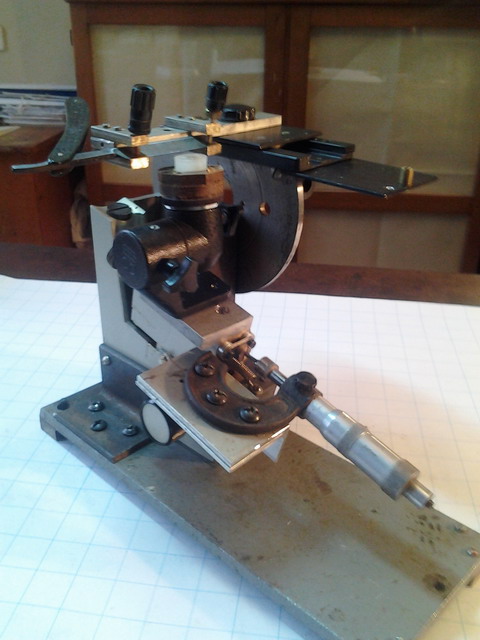

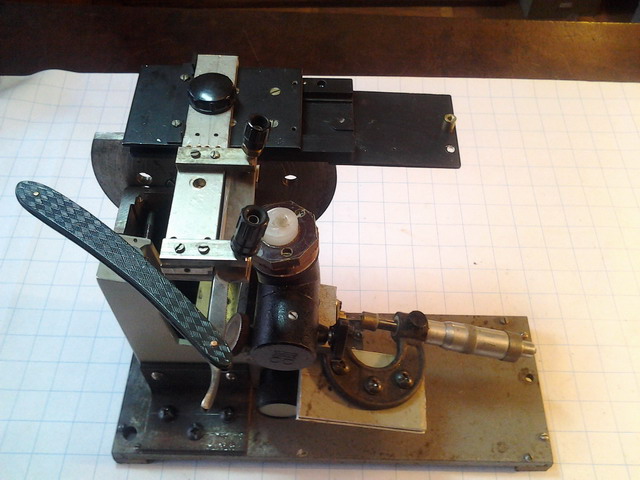

На первых двух фото - агрегат в разных ракурсах
На третьем - фотография устьица листа алоэ древовидного: парафиновый срез, полихромная окраска, объектив 90х/1,25 МИ, съемка на 2 МП вэб-камеру с матрицей 1/2,5"
Срез, понятное дело, получен на этом микротоме.

Комментарий к файлу: Фото 1
Наши микроскопы (фото и описание). 01 Март 2017 16:40 первое
Просмотров: 463
Комментарий к файлу: Фото 2
Наши микроскопы (фото и описание). 01 Март 2017 16:40 второе
Просмотров: 463
Комментарий к файлу: Фото 3. Заяц-мутант :)
Наши микроскопы (фото и описание). 01 Март 2017 16:40 третье
Просмотров: 463


_________________
Это Игорь Загинайло, я удалил свой аккаунт на Фейсбуке и поэтому зарегистрировался на форуме "с нуля"
