Владимир Станченко
Сообщение  Заголовок сообщения: Телескоп ELT (Extremely Large Telescope)  |  Добавлено: 20.01.2017 12:03
Аватара пользователя

Регистрация: 03 апр 2013
Посты: 1140
Откуда: Jelgava
Vk: VK
Facebook: FB

Не в сети
Подписаны контракты на изготовление зеркал и датчиков для телескопа ELT.


18 января 2017 г. на церемонии, состоявшейся в штаб-квартире ESO, были подписаны четыре контракта на изготовление основных элементов Чрезвычайно Большого Телескопа ELT (Extremely Large Telescope), строительство которого ведет ESO. Контракты на изготовление гигантских вторичного и третьего зеркал получила компания SCHOTT, сотовая структура для разгрузки этих зеркал будет разработана и изготовлена фирмой SENER Group, и наконец, концевые датчики, ключевой узел системы управления огромного сегментированного главного зеркала ELT, поставит консорциум FAMES. Вторичное зеркало ELT станет самым большим из всех когда-либо изготовлявшихся вторичных зеркал телескопа и самым большим в истории оптического производства выпуклым зеркалом.

Строительство 39-метрового ELT, самого большого телескопа оптического и ближнего инфракрасного диапазона в мире, движется вперед. Для телескопа-гиганта разработана сложная пятизеркальная оптическая система, не имеющая аналогов в телескопостроении и требующая создания оптических и механических элементов на пределе современных технических возможностей.

Генеральный директор ESO Тим де Зеу (Tim de Zeeuw) и представители трех крупных промышленных компаний стран-участниц ESO подписали контракты на производство нескольких компонентов будущего уникального инструмента.

Открывая церемонию, Тим де Зеу сказал: “Я с огромным удовольствием подписываю сегодня эти четыре договора. Каждый из них приведет к созданию совершеннейших компонентов, которые образуют основу революционной по новизне оптической системы телескопа ELT. Подписание этих соглашений – очевидное свидетельство того, что строительство гигантского телескопа полным ходом движется к своей цели — первым наблюдениям в 2024 году. Мы с нетерпением ждем начала работы с компаниями SCHOTT, SENER и FAMES — тремя ведущими промышленными партнерами в странах-участницах ESO.”

Первые два контракта подписал от лица фирмы SCHOTT Кристоф Фарк (Christoph Fark), исполнительный вице-президент компании. Самые большие цельные зеркала ELT — вторичное диаметром 4.2 метра и третье диаметром 3.8 метров — будут изготовлены из фирменного керамического материала Zerodur©, созданного в лабораториях SCHOTT и имеющего исключительно низкий коэффициент теплового расширения [1].

Вторичное зеркало телескопа будет подвешено в верхнем конце его колоссальной подвижной трубы и обращено отражающей стороной вниз, в сторону 39-метрового главного зеркала. Это будет самое большое из когда-либо изготавливавшихся для телескопа вторичных зеркал и самое большое в истории оптического производства выпуклое зеркало [2]. Вогнутое третье зеркало также является необычной деталью телескопа [3]. И вторичное, и третье зеркала ELT по размерам будут соперничать с главными зеркалами многих современных телескопов и будут весить соответственно 3.5 и 3.2 тонн [4]. Вторичное зеркало должно быть поставлено к концу 2018, а третье – к июлю 2019 года.

Третий контракт от фирмы SENER Group подписал Диего Родригес (Diego Rodríguez), директор отдела космической техники. Соглашение предусматривает изготовление технически сложных систем сотовых разгрузок вторичного и третьего зеркал ELT и сопряженных с ними систем активной оптики. В результате работы этих устройств массивные, но гибкие зеркала смогут сохранять идеально правильную форму и точное положение в оптической системе телескопа. Для достижения оптимального качества изображения необходима огромная точность работы зеркал.

Четвертый контракт от имени консорциума FAMES, состоящего из компаний Fogale и Micro-Epsilon, подписали управляющие директора Fogale и Micro-Epsilon Дидье Розьер (Didier Rozière) и Мартин Зеллен (Martin Sellen). Договор предусматривает производство 4608 концевых сенсоров для 798 шестиугольных элементов главного зеркала ELT [5].

Эти датчики являются самыми точными из всех таких устройств, когда-либо устанавливавшихся на телескопе: они будут способны измерять относительные положения элементов с точностью в несколько нанометров. Совокупность этих сенсоров образует основу исключительно сложной измерительной системы, которая будет непрерывно регистрировать положения каждого сегмента главного зеркала ELT относительно соседних с ним таких же сегментов. В результате составное зеркало образует единую отражающую поверхность огромной точности. Задачей невероятной сложности является не только изготовить датчики требуемой точности, но и обеспечить изготовление нескольких тысяч таких сенсоров за короткое время.

Церемонию подписания контрактов посетили и другие высокопоставленные представители как названных компаний, так и ESO. Событие явилось для представителей промышленности, производящей многие оптические и механические части нового гигантского телескопа, прекрасной возможностью познакомиться друг с другом в неформальной обстановке, что будет способствовать их эффективному участию в создании величайшего ока человечества, направленного в небо.

Телескоп ELT (Extremely Large Telescope) 20 Январь 2017 12:03
Просмотров: 242


_________________
Предпродажные и после продажные консультации. Сертифицированный партнер AstroScope #141110.


Vitalij Kopa
Сообщение  Заголовок сообщения: Re: Телескоп ELT (Extremely Large Telescope)  |  Добавлено: 20.01.2017 14:17
Аватара пользователя

Регистрация: 09 фев 2016
Посты: 2242
Откуда: Riga
Facebook: FB

Не в сети
Так я и не понял по какой схеме будет работать телескоп.
Но есть не плохая сравнительная картинка размеров Телескоп ELT (Extremely Large Telescope) 20 Январь 2017 14:17 первое

Телескоп ELT (Extremely Large Telescope) 20 Январь 2017 14:17 второе

https://upload.wikimedia.org/wikipedia/ ... _domes.jpg


_________________
Bresser 7x50, Yukon 8x40 WA, SW 120/600, SW 130/650 PDS, SW 200/1000 PDS + NEQ5


Andrey Moskvin
Сообщение  Заголовок сообщения: Re: Телескоп ELT (Extremely Large Telescope)  |  Добавлено: 22.01.2017 21:57
Аватара пользователя

Регистрация: 01 ноя 2013
Посты: 4392
Откуда: Запорожье
Vk: VK
Facebook: FB
Google+: Google+

Не в сети
Vitalij Kopa писал(а):
Так я и не понял по какой схеме будет работать телескоп.

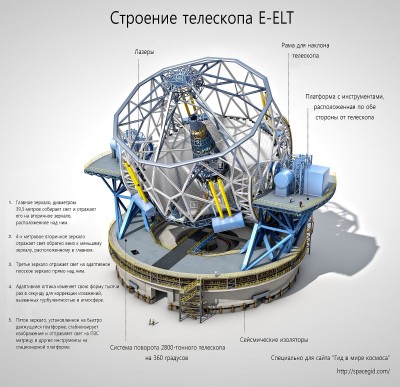

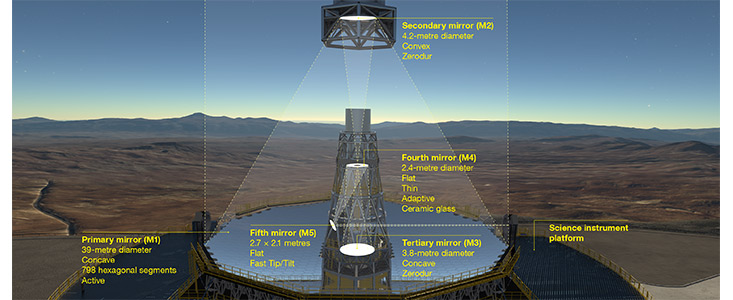

Телескоп ELT (Extremely Large Telescope) 22 Январь 2017 21:57
Просмотров: 226


_________________
Предпродажные и после продажные консультации. Сертифицированный партнер AstroScope #110907.
Delta Optical-GSO Dobson 10" F/5 M-CRF, Arsenal-GSO 150/750 на EQ3-2, Arsenal ED80/560, Delta Optical 25x100, Arsenal 15х70 Porro, Minolta Standard EWA 10x50


Славик Сс
Сообщение  Заголовок сообщения: Re: Телескоп ELT (Extremely Large Telescope)  |  Добавлено: 26.01.2017 15:36
Аватара пользователя

Регистрация: 01 дек 2014
Посты: 118
Откуда: Москва
Vk: VK

Не в сети
Адаптивная 39-ти метровая оптика - это не хухры мухры. Думаю этот телескоп даст прикурить Джеймсу Веббу.
Телескоп ELT (Extremely Large Telescope) 26 Январь 2017 15:36


P.S. Конечно потребуется складывать/обрабатывать адаптивные кадры, для получения великолепных результатов.


_________________
Meade 10" ACF + ASI290MC


Andrey Moskvin
Сообщение  Заголовок сообщения: Re: Телескоп ELT (Extremely Large Telescope)  |  Добавлено: 26.01.2017 18:58
Аватара пользователя

Регистрация: 01 ноя 2013
Посты: 4392
Откуда: Запорожье
Vk: VK
Facebook: FB
Google+: Google+

Не в сети
Славик Сс писал(а):
Адаптивная 39-ти метровая оптика - это не хухры мухры. Думаю этот телескоп даст прикурить Джеймсу Веббу.
Телескоп ELT (Extremely Large Telescope) 26 Январь 2017 18:58 первое
.

Так то оно так, но не забывайте о факторе влияния атмосферы. Джеймс Вебб будет находиться в точке Лагранжа и он тоже не маленький.
Телескоп ELT (Extremely Large Telescope) 26 Январь 2017 18:58 второе


_________________
Предпродажные и после продажные консультации. Сертифицированный партнер AstroScope #110907.
Delta Optical-GSO Dobson 10" F/5 M-CRF, Arsenal-GSO 150/750 на EQ3-2, Arsenal ED80/560, Delta Optical 25x100, Arsenal 15х70 Porro, Minolta Standard EWA 10x50


Владимир Станченко
Сообщение  Заголовок сообщения: Re: Телескоп ELT (Extremely Large Telescope)  |  Добавлено: 26.01.2017 20:10
Аватара пользователя

Регистрация: 03 апр 2013
Посты: 1140
Откуда: Jelgava
Vk: VK
Facebook: FB

Не в сети
Ещё не забываем о том, что Джеймс Вебб будет работать в ИК-диапазоне, а ELT преимущественно в видимом.


_________________
Предпродажные и после продажные консультации. Сертифицированный партнер AstroScope #141110.


Славик Сс
Сообщение  Заголовок сообщения: Re: Телескоп ELT (Extremely Large Telescope)  |  Добавлено: 27.01.2017 01:42
Аватара пользователя

Регистрация: 01 дек 2014
Посты: 118
Откуда: Москва
Vk: VK

Не в сети
Телескоп ELT (Extremely Large Telescope) 27 Январь 2017 01:42 первое
Фильтр Baader Planetarium IR pass, 1,25" предназначен для астрофотографии в инфракрасном диапазоне.

А вот и любимый снимочек.. Титан в инфракрасном диапазоне..
Телескоп ELT (Extremely Large Telescope) 27 Январь 2017 01:42 второе


_________________
Meade 10" ACF + ASI290MC


Vitalij Kopa
Сообщение  Заголовок сообщения: Re: Телескоп ELT (Extremely Large Telescope)  |  Добавлено: 27.01.2017 07:53
Аватара пользователя

Регистрация: 09 фев 2016
Посты: 2242
Откуда: Riga
Facebook: FB

Не в сети
Andrey Moskvin писал(а):
Так то оно так, но не забывайте о факторе влияния атмосферы.
Телескоп ELT (Extremely Large Telescope) 27 Январь 2017 07:53


Собствнно выдержка из описания телескопа ELT:

Зеркало позволит собирать в 15 раз больше света, чем любой из существующих на сегодняшний день телескопов. Телескоп будет оснащен уникальной адаптивной оптической системой из 5 зеркал, способной компенсировать турбулентность земной атмосферы и получать изображения с большей степенью детализации, чем орбитальный телескоп «Хаббл».


_________________
Bresser 7x50, Yukon 8x40 WA, SW 120/600, SW 130/650 PDS, SW 200/1000 PDS + NEQ5


Andrey Moskvin
Сообщение  Заголовок сообщения: Re: Телескоп ELT (Extremely Large Telescope)  |  Добавлено: 27.01.2017 14:06
Аватара пользователя

Регистрация: 01 ноя 2013
Посты: 4392
Откуда: Запорожье
Vk: VK
Facebook: FB
Google+: Google+

Не в сети
Vitalij Kopa писал(а):
Зеркало позволит собирать в 15 раз больше света, чем любой из существующих на сегодняшний день телескопов. Телескоп будет оснащен уникальной адаптивной оптической системой из 5 зеркал, способной компенсировать турбулентность земной атмосферы и получать изображения с большей степенью детализации, чем орбитальный телескоп «Хаббл».

И тем не менее атмосфера серьезная преграда на пути света. Это помимо турбуленции и облака и различные частицы помимо воздуха и засветка, от которой уже никуда не скрыться, а также просто смена дня и ночи. Джеймс Вебб намного больше и сложнее Хаббла и выведен не на околоземную орбиту, а гораздо дальше и имеет специальный экран, чтобы минимизировать практически все помехи.


_________________
Предпродажные и после продажные консультации. Сертифицированный партнер AstroScope #110907.
Delta Optical-GSO Dobson 10" F/5 M-CRF, Arsenal-GSO 150/750 на EQ3-2, Arsenal ED80/560, Delta Optical 25x100, Arsenal 15х70 Porro, Minolta Standard EWA 10x50


Vitalij Kopa
Сообщение  Заголовок сообщения: Re: Телескоп ELT (Extremely Large Telescope)  |  Добавлено: 27.01.2017 14:35
Аватара пользователя

Регистрация: 09 фев 2016
Посты: 2242
Откуда: Riga
Facebook: FB

Не в сети
Немного уточним JWST пока не выведен,
Его вывод в точку Лагранжа L2 запланирован на конец 2018г.
Правда если дела пойдут не по плану, то астронавты уже не смогут прилететь и что то исправить.

Что касается ELT то установлен он будет в Чили где нет засветки и облачность бывает редко.


_________________
Bresser 7x50, Yukon 8x40 WA, SW 120/600, SW 130/650 PDS, SW 200/1000 PDS + NEQ5
