Alexander Shpak
Сообщение  Заголовок сообщения: Ньютон Sky-Watcher 200mm/F4 BK P2008 Steel OTA 12500грн  |  Добавлено: 06.07.2018 17:18
Аватара пользователя

Регистрация: 21 дек 2017
Посты: 11
Google+: Google+

Не в сети

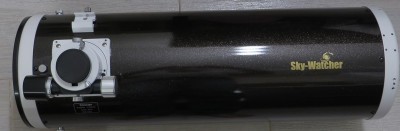

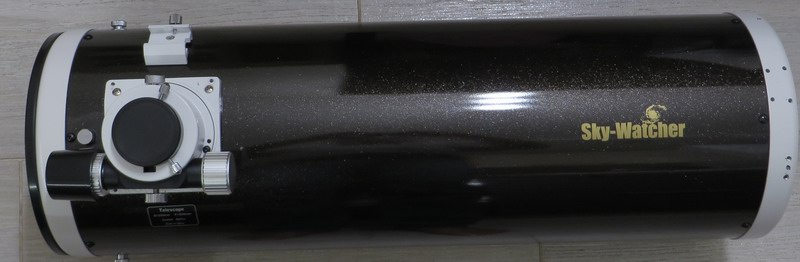

Труба рефлектор Ньютона светосильный F4

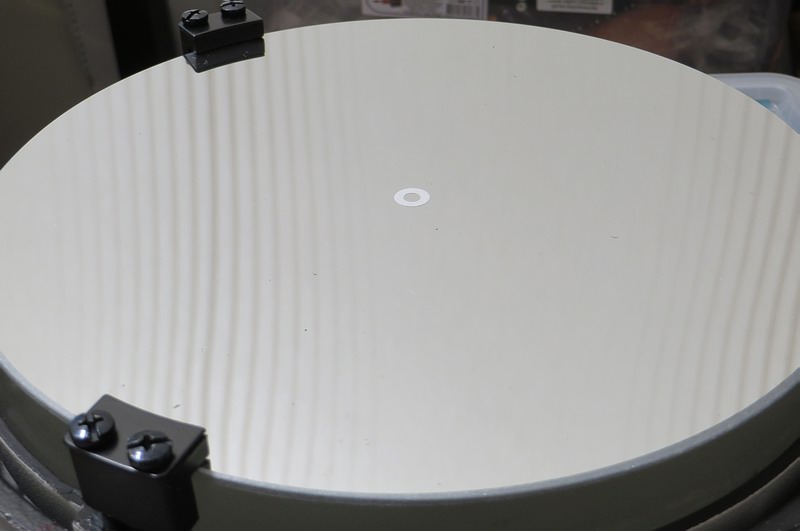

Диаметр главного зеркала, мм 200 – параболическое
Фокусное расстояние, мм 800
Минимальное полезное увеличение, крат 29
Максимальное полезное увеличение, крат 400
Проницающая способность (звездная величина, приблизительно) 13,4
Посадочный диаметр окуляров, дюймов 2
Экранирование объектива: по диаметру 70 мм, 34%

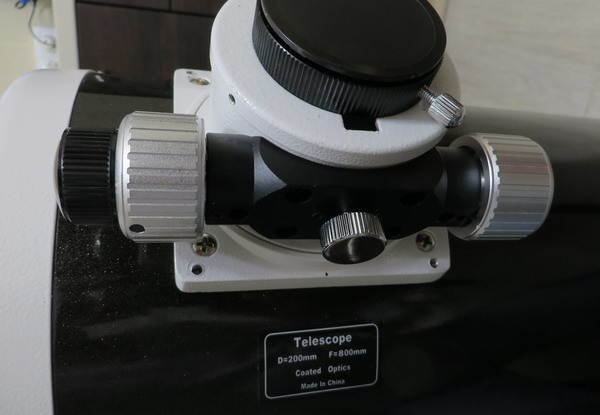

Фокусер Крейфорда, двухскоростной
Материал трубы сталь
Габариты трубы, мм длина 730
Вес трубы, кг 7,8

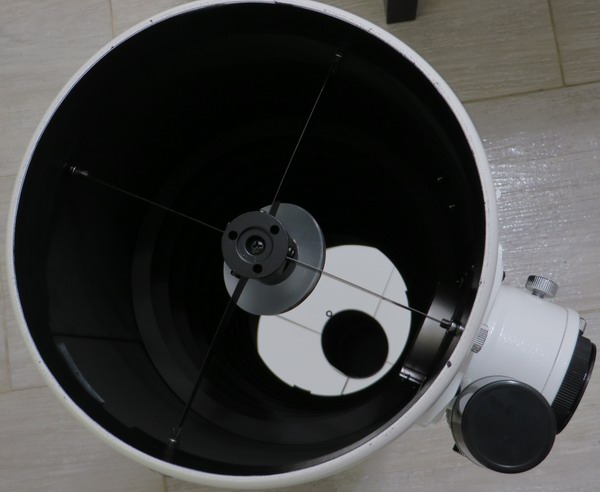

Внутри труба оборудована отсекающими диафрагмами.

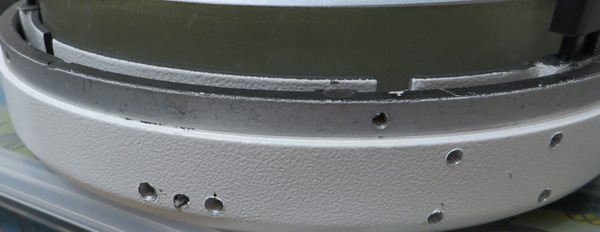

Была идея сделать из него трубчатое крепление окулярного узла поэтому в основании кольца главного зеркала насверлено отверстий с резьбой. В конце-концов оставил я этот проект и собрал трубу заново

сами отверстия ни на что не влияют, можно закрыть пробками

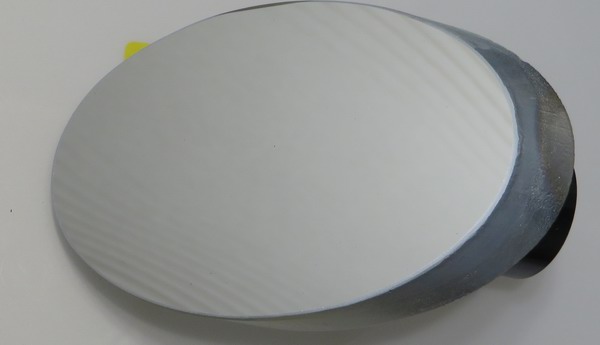

состояние оптики и механики отличное

без колец и без искателя

цена 12500грн
Причина: нет времени на этот аппарат и монтировки. пользуюсь другими инструментами

Киев
Пересылка службами или личный обмен
тестирование: нет
Манибек: нет

F4 BK P2008 Steel OTA 12500грн 06 Июль 2018 17:18 первое
Просмотров: 451
F4 BK P2008 Steel OTA 12500грн 06 Июль 2018 17:18 второе
Просмотров: 451
F4 BK P2008 Steel OTA 12500грн 06 Июль 2018 17:18 третье
Просмотров: 451
F4 BK P2008 Steel OTA 12500грн 06 Июль 2018 17:18 четвертое
Просмотров: 451
F4 BK P2008 Steel OTA 12500грн 06 Июль 2018 17:18 пятое
Просмотров: 451
F4 BK P2008 Steel OTA 12500грн 06 Июль 2018 17:18 шестое
Просмотров: 451



Последний раз редактировалось Alexander Shpak 03.11.2018 18:21, всего редактировалось 3 раз(а).
Vitalij Kopa
Сообщение  Заголовок сообщения: Re: Труба Ньютон Sky-Watcher BK P2008 Steel OTA цена 60%  |  Добавлено: 07.07.2018 15:07
Аватара пользователя

Регистрация: 09 фев 2016
Посты: 2672
Откуда: Riga
Facebook: FB

Не в сети
Alexander Shpak писал(а):
Была идея сделать из него трубчатое крепление окулярного узла поэтому в основании кольца главного зеркала насверлено отверстий с резьбой. В конце-концов оставил я этот проект и собрал трубу заново

А можно подробней ?
что значит трубчатое крепление, да ещё и на оправе ГЗ,
для каких целей была задумка ?


_________________
Bresser 7x50, Yukon 8x40 WA, SW 120/600, SW 130/650 PDS, SW 200/1000 PDS + NEQ5 (AZ/EQ mod.)


Игорь Астроскоп
Сообщение  Заголовок сообщения: Re: Труба Ньютон Sky-Watcher BK P2008 Steel OTA цена 60%  |  Добавлено: 07.07.2018 15:36
Аватара пользователя

Регистрация: 20 июн 2011
Посты: 6246
Vk: VK
Facebook: FB
Google+: Google+

В сети
Vitalij Kopa писал(а):
что значит трубчатое крепление,

Похоже вместо цельного корпуса трубы предполагалось сделать открытую, из трубчатых ферм.



Alexander Shpak
Сообщение  Заголовок сообщения: Re: Труба Ньютон Sky-Watcher BK P2008 Steel OTA цена 60%  |  Добавлено: 07.07.2018 20:35
Аватара пользователя

Регистрация: 21 дек 2017
Посты: 11
Google+: Google+

Не в сети
абсолютно верно. только предполагалась не ферма, а стойки с разъёмной частью в зоне фокусёра
собственно сама концепция весьма перспективна и в черновом варианте показала себя хорошо. для завершения проекта нужно было бы сделать это с более широким профилем с квадратными или прямоугольными трубами ну и сделать это некоторым образом не уродливо.
на этом и остановился.
набор из 130мм работал в такой же конструкции отлично



Vitalij Kopa
Сообщение  Заголовок сообщения: Re: Труба Ньютон Sky-Watcher BK P2008 Steel OTA цена 60%  |  Добавлено: 07.07.2018 20:48
Аватара пользователя

Регистрация: 09 фев 2016
Посты: 2672
Откуда: Riga
Facebook: FB

Не в сети
Пока не совсем понимаю смысл (полезность) такого конструктива при небольшой апертуре.
А может быть можно наброски (наверняка есть зарисовка) ?
Может быть станет понятней.


_________________
Bresser 7x50, Yukon 8x40 WA, SW 120/600, SW 130/650 PDS, SW 200/1000 PDS + NEQ5 (AZ/EQ mod.)


Alexander Shpak
Сообщение  Заголовок сообщения: Re: Труба Ньютон Sky-Watcher BK P2008 Steel OTA цена 60%  |  Добавлено: 07.07.2018 21:44
Аватара пользователя

Регистрация: 21 дек 2017
Посты: 11
Google+: Google+

Не в сети
Два главных преимущества и одно мизерное

первое и второе это компактность при хранении и мобильность в разобранном состоянии
дополнительно некое облегчение общего веса (относительно сплошной трубы)

апертура вроде бы и небольшая, но труба занимает много места при хранении

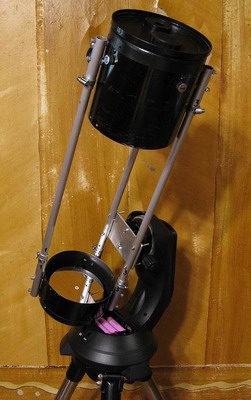

для примера давнишний вариант

F4 BK P2008 Steel OTA 12500грн 07 Июль 2018 21:44
Просмотров: 403

Andrey Moskvin
Сообщение  Заголовок сообщения: Re: Труба Ньютон Sky-Watcher BK P2008 Steel OTA цена 60%  |  Добавлено: 07.07.2018 21:52
Аватара пользователя

Регистрация: 01 ноя 2013
Посты: 4704
Откуда: Запорожье
Vk: VK
Facebook: FB
Google+: Google+

Не в сети
Alexander Shpak писал(а):
Два главных преимущества и одно мизерное

первое и второе это компактность при хранении и мобильность в разобранном состоянии
дополнительно некое облегчение общего веса (относительно сплошной трубы)

апертура вроде бы и небольшая, но труба занимает много места при хранении
для примера давнишний вариант

Есть сомнение относительно жесткости такой конструкции.
Ньютон Sky-Watcher 200mm/F4 BK P2008 Steel OTA 12500грн 07 Июль 2018 21:52


_________________
Предпродажные и после продажные консультации. Сертифицированный партнер AstroScope #110907.
Delta Optical-GSO Dobson 10" F/5 M-CRF, GSO 150/750 на DO GSO ATZ, Arsenal ED80/560, Delta Optical 25x100, Arsenal 15х70 Porro, Minolta Standard EWA 10x50


Vitalij Kopa
Сообщение  Заголовок сообщения: Re: Труба Ньютон Sky-Watcher BK P2008 Steel OTA цена 60%  |  Добавлено: 07.07.2018 22:16
Аватара пользователя

Регистрация: 09 фев 2016
Посты: 2672
Откуда: Riga
Facebook: FB

Не в сети
Alexander Shpak писал(а):
апертура вроде бы и небольшая, но труба занимает много места при хранении
для примера давнишний вариант

Ага теперь вижу интересно вышло и выглядит компактно Ньютон Sky-Watcher 200mm/F4 BK P2008 Steel OTA 12500грн 07 Июль 2018 22:16

Что касается трубы N200 / F4 верно решили собрать как было Ньютон Sky-Watcher 200mm/F4 BK P2008 Steel OTA 12500грн 07 Июль 2018 22:16

Это фото инструмент следовательно такая конструкция,
скорее всего не смогла бы нормально нести фото нагрузку и т.д. без отклонений от оси.
НО больше удивило другое,
N200 F4 инструмент совсем не дешёвый,
практически за те же самые деньги (раз уж возникла необходимость)
можно просто приобрести готовый доб (ретрак) с апертурой 250mm
У которого складная конструкция уже предусмотрена производителем, без каких либо переделок и сверлений Ньютон Sky-Watcher 200mm/F4 BK P2008 Steel OTA 12500грн 07 Июль 2018 22:16


_________________
Bresser 7x50, Yukon 8x40 WA, SW 120/600, SW 130/650 PDS, SW 200/1000 PDS + NEQ5 (AZ/EQ mod.)


Alexander Shpak
Сообщение  Заголовок сообщения: Re: Труба Ньютон Sky-Watcher BK P2008 Steel OTA цена 60%  |  Добавлено: 07.07.2018 22:29
Аватара пользователя

Регистрация: 21 дек 2017
Посты: 11
Google+: Google+

Не в сети
был и ретрак. он, собака, огромный. да, меньше чем сплошная труба, но всего на 30% по длинне
в приведённом варианте с трубками маленький 130мм - жёсткость отличная была.
ну а кроме того если жёсткости стоек не хватило бы то можно сделать ферму, и кстати как фото инструмент в ферменном виде кучу вариантов видел у американцев, а они затейники в этом деле



Vitalij Kopa
Сообщение  Заголовок сообщения: Re: Труба Ньютон Sky-Watcher BK P2008 Steel OTA цена 60%  |  Добавлено: 08.07.2018 14:59
Аватара пользователя

Регистрация: 09 фев 2016
Посты: 2672
Откуда: Riga
Facebook: FB

Не в сети
Alexander Shpak писал(а):
в приведённом варианте с трубками маленький 130мм - жёсткость отличная была.

Ну выглядит жёстко но там вес торца (вторички) совсем не большоой,
Интересно, сколько у вас вышел вес 130mm трубы до переделки и после ?


_________________
Bresser 7x50, Yukon 8x40 WA, SW 120/600, SW 130/650 PDS, SW 200/1000 PDS + NEQ5 (AZ/EQ mod.)
