Dima Krakhmaliuk
Сообщение  Заголовок сообщения: Простая система управления телескопом на Arduino  |  Добавлено: 16.10.2016 11:45
Аватара пользователя

Регистрация: 16 окт 2016
Посты: 4
Facebook: FB

Не в сети
Простая система управления телескопом на Arduino 700 грн.
Система выполняет следующие функции:
1. Управление обоими осями с помощью шаговых двигателей;
2. Управление скоростью поворота с помощью джойстика;
3. Режим ведения с астрономической скоростью для одной (полярной) оси.
Описание работы программы:
После подачи питания 12V, монтировка переходит в режим дистанционного управления по командам от джойстика. Направление движения, а также скорость, задаётся ручкой джойстика. Возможно движение трубы телескопа одновременно по двум осям, правда скорость в этом случае ниже, чем поочерёдное движение по осям.
При нажатии кнопки сверху джойстика управление переводится в турбо режим - перемещение трубы производится ускоренно/загорается красный диод .
Для того, чтобы включить режим ведения со звёздной скоростью для наблюдения за выбранным объектом (по оси RA), нужно нажать на кнопку джойстика. При этом загорается синий светодиод индикации на пульте. Во время работы этого режима повороты трубы, с помощью джойстика, отключаются. Чтобы вернуться к первоначальному управлению поворотами трубы телескопа нужно повторно нажать кнопку джойстика.
!!!ВНИМАНИЕ!!! В комплект не входят шаговые двигатели, только блок управления и джойстик!
Причина продажи - изготовление новой системы управления с большим функционалом.
Обзор роботы системы управления:
https://www.youtube.com/watch?v=HQbVLkEytJE
https://www.youtube.com/watch?v=Cv7q_qo7HuY
Видео луны на мобильный - звездная скорость :
https://www.youtube.com/watch?v=HrF2-P43oHM
Сделано по принципу:
http://www.astronomy.ru/forum/index.php ... msg3607083

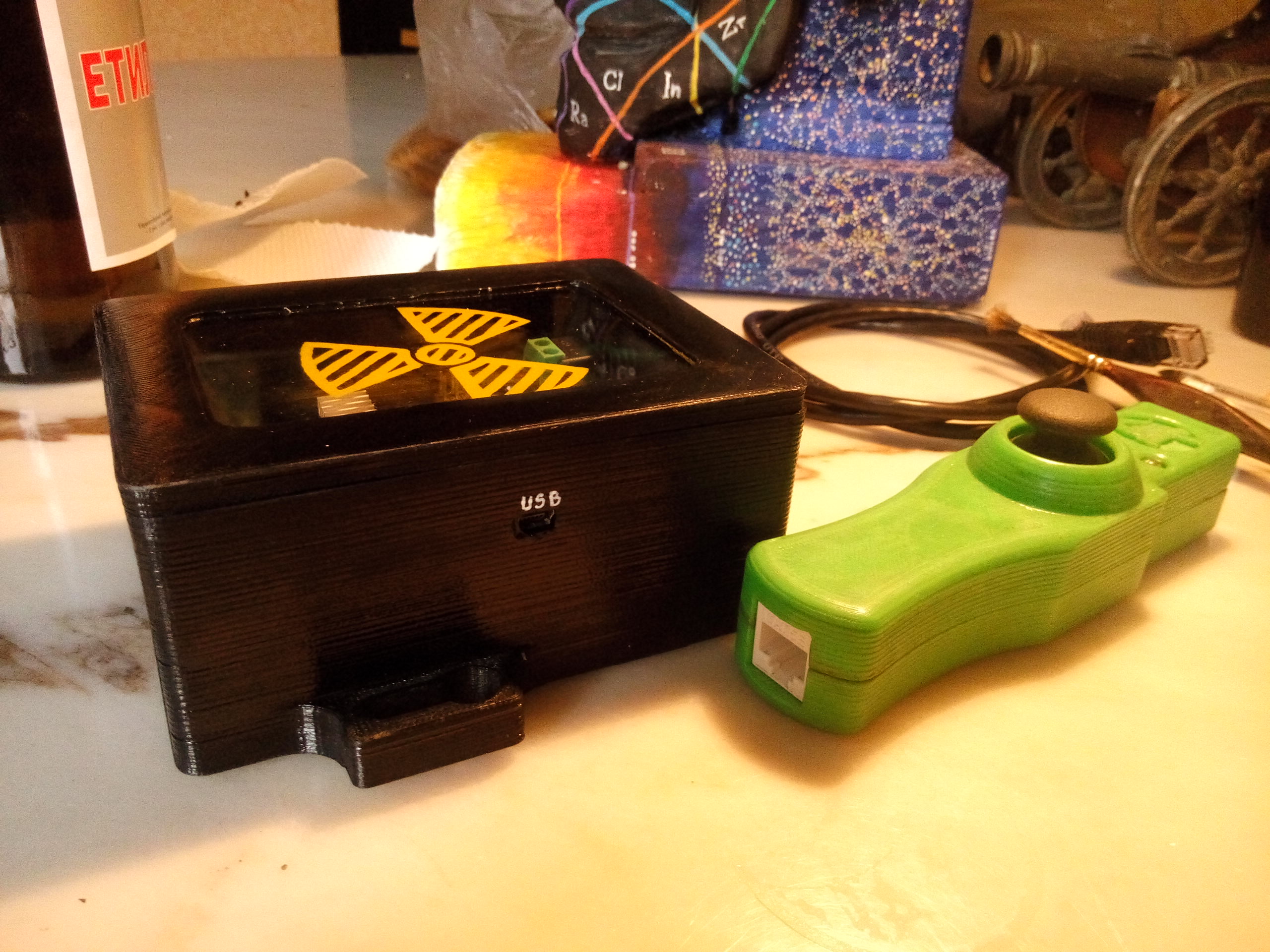

Простая система управления телескопом на Arduino 16 Октябрь 2016 11:45 первое
Просмотров: 1547

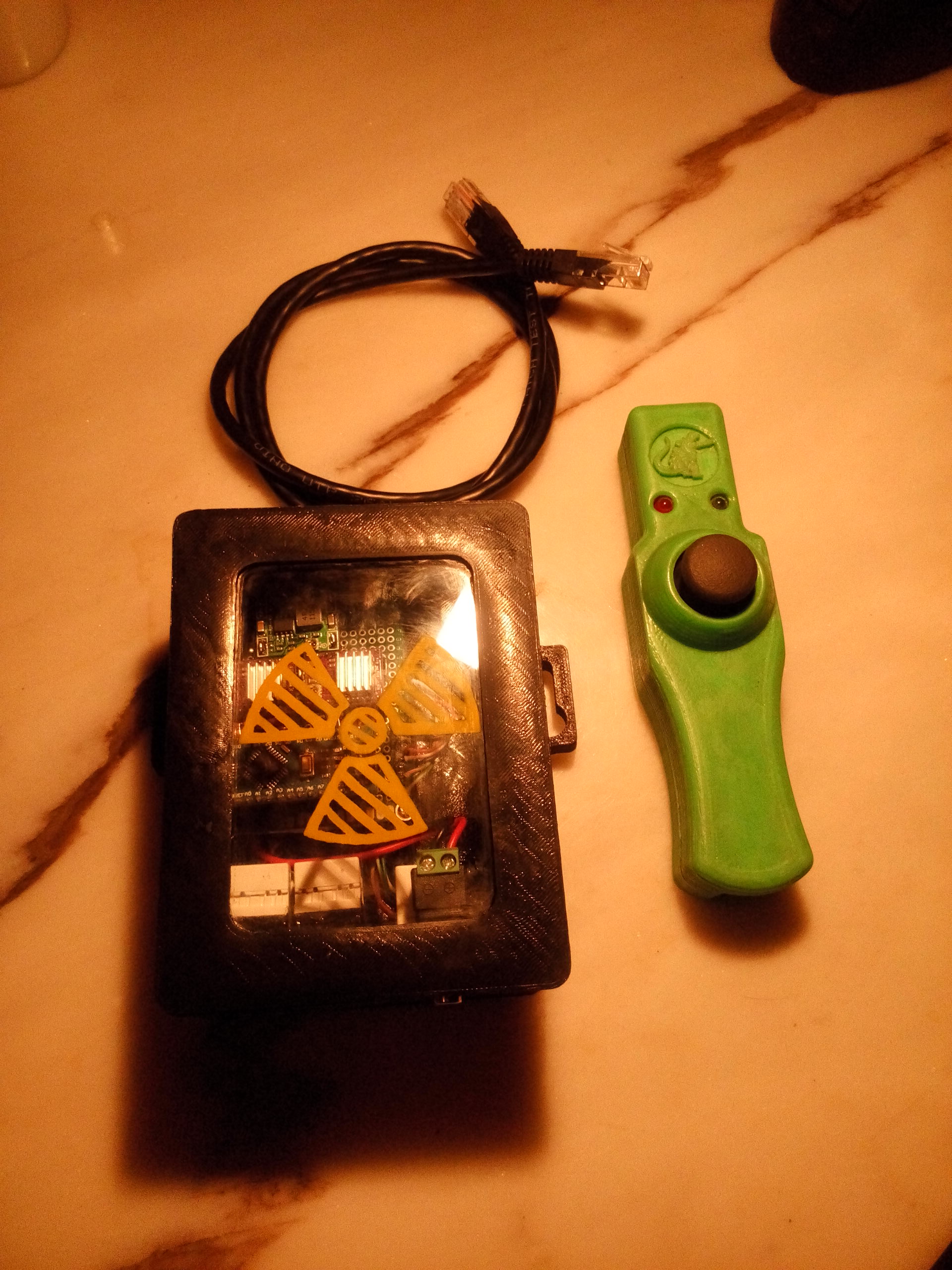

Простая система управления телескопом на Arduino 16 Октябрь 2016 11:45 второе
Просмотров: 1547

Dima Krakhmaliuk
Сообщение  Заголовок сообщения: Re: Простая система управления телескопом на Arduino  |  Добавлено: 05.11.2016 02:30
Аватара пользователя

Регистрация: 16 окт 2016
Посты: 4
Facebook: FB

Не в сети
Внимание не могу отвечать вам на сообщения - правила форума для новичков - (круто!) звоните на моб. 0932892067
Dima Krakhmaliuk писал(а):
Простая система управления телескопом на Arduino 700 грн.
Система выполняет следующие функции:
1. Управление обоими осями с помощью шаговых двигателей;
2. Управление скоростью поворота с помощью джойстика;
3. Режим ведения с астрономической скоростью для одной (полярной) оси.
Описание работы программы:
После подачи питания 12V, монтировка переходит в режим дистанционного управления по командам от джойстика. Направление движения, а также скорость, задаётся ручкой джойстика. Возможно движение трубы телескопа одновременно по двум осям, правда скорость в этом случае ниже, чем поочерёдное движение по осям.
При нажатии кнопки сверху джойстика управление переводится в турбо режим - перемещение трубы производится ускоренно/загорается красный диод .
Для того, чтобы включить режим ведения со звёздной скоростью для наблюдения за выбранным объектом (по оси RA), нужно нажать на кнопку джойстика. При этом загорается синий светодиод индикации на пульте. Во время работы этого режима повороты трубы, с помощью джойстика, отключаются. Чтобы вернуться к первоначальному управлению поворотами трубы телескопа нужно повторно нажать кнопку джойстика.
!!!ВНИМАНИЕ!!! В комплект не входят шаговые двигатели, только блок управления и джойстик!
Причина продажи - изготовление новой системы управления с большим функционалом.
Обзор роботы системы управления:
https://www.youtube.com/watch?v=HQbVLkEytJE
https://www.youtube.com/watch?v=Cv7q_qo7HuY
Видео луны на мобильный - звездная скорость :
https://www.youtube.com/watch?v=HrF2-P43oHM
Сделано по принципу:
http://www.astronomy.ru/forum/index.php ... msg3607083



Игорь Астроскоп
Сообщение  Заголовок сообщения: Re: Простая система управления телескопом на Arduino  |  Добавлено: 05.11.2016 16:04
Аватара пользователя

Регистрация: 20 июн 2011
Посты: 6985
Vk: VK
Facebook: FB
Google+: Google+

Не в сети
Dima Krakhmaliuk писал(а):
Внимание не могу отвечать вам на сообщения - правила форума для новичков - (круто!) звоните на моб. 0932892067

Личные сообщения можно будет отправлять после ТРЕХ постов на Форуме Простая система управления телескопом на Arduino 05 Ноябрь 2016 16:04


_________________
Мои астрофотографии


Dima Krakhmaliuk
Сообщение  Заголовок сообщения: Re: Простая система управления телескопом на Arduino  |  Добавлено: 06.11.2016 11:40
Аватара пользователя

Регистрация: 16 окт 2016
Посты: 4
Facebook: FB

Не в сети
А как мне отвечать на вопросы поользователей?)))



Mao Lik
Сообщение  Заголовок сообщения: Re: Простая система управления телескопом на Arduino  |  Добавлено: 06.11.2016 13:38
Аватара пользователя

Регистрация: 05 окт 2014
Посты: 310
Facebook: FB

Не в сети
Dima Krakhmaliuk писал(а):
А как мне отвечать на вопросы поользователей?)))

Как-как - в теме отвечайте Простая система управления телескопом на Arduino 06 Ноябрь 2016 13:38 первое

У Вас уже три поста - и личка должна открыться Простая система управления телескопом на Arduino 06 Ноябрь 2016 13:38 второе



Михаил Астроскоп
Сообщение  Заголовок сообщения: Re: Простая система управления телескопом на Arduino  |  Добавлено: 06.11.2016 17:30
Аватара пользователя

Регистрация: 05 май 2014
Посты: 1570
Откуда: Харьков
Vk: VK
Facebook: FB
Google+: Google+

Не в сети
Если я правильно понял, то эта система обеспечивает движение телескопа со звездной скоростью на той монтировке, что на видео. Но на другой монтировке скорость уже не будет звездной, поскольку другая монтировка дает другой коэффициент редукции. Отсюда вопрос. Как будет решаться вопрос со звездной скоростью скажем для монтировки еку5, у которой червячная пара дает редукцию 144, а там еще наверняка будет стоять промредуктор 1\3 или 1\4.... и т.д.? Вы измените прошивку под заданную редукцию, или человек должен будет самостоятельно разбирать код прошивки и вносить соответствующие изменения.
Просто у реального покупателя с очень большой вероятностью возникнут эти трудности, и будут заданы Вам вопросы, на которые опять таки придется отвечать Вам. Спасибо.
С уважением.



Dima Krakhmaliuk
Сообщение  Заголовок сообщения: Re: Простая система управления телескопом на Arduino  |  Добавлено: 07.11.2016 02:25
Аватара пользователя

Регистрация: 16 окт 2016
Посты: 4
Facebook: FB

Не в сети
Mihail Shevchenko писал(а):
Если я правильно понял, то эта система обеспечивает движение телескопа со звездной скоростью на той монтировке, что на видео. Но на другой монтировке скорость уже не будет звездной, поскольку другая монтировка дает другой коэффициент редукции. Отсюда вопрос. Как будет решаться вопрос со звездной скоростью скажем для монтировки еку5, у которой червячная пара дает редукцию 144, а там еще наверняка будет стоять промредуктор 1\3 или 1\4.... и т.д.? Вы измените прошивку под заданную редукцию, или человек должен будет самостоятельно разбирать код прошивки и вносить соответствующие изменения.
Просто у реального покупателя с очень большой вероятностью возникнут эти трудности, и будут заданы Вам вопросы, на которые опять таки придется отвечать Вам. Спасибо.
С уважением.


Совершенно верно Вы поняли. Ардуино прошита Скетчем, в котором Вы меняете значения под свои моторы и редукцию. В ссылке на форум (выше) описан процесс настройки. Подключение к моторам через разьемы RJ45 - необходимо изготовить самостоятельно.
Вопрос был по поводу монтировки Добсона: подходит, но ведения со звездной скоростью не будет, только управление с двумя режимами скоростей.
Мы используем шаговые двигатели Nema 17 через редуктор 1/137 , наблюдение на этой системе понравилось, продаем по причине перехода на удаленное управление.
Спрашивайте, отвечу на вопросы, с ув. Дмитрий.
