Всем привет!

Настал тот момент, когда и я готов поделится с Вами своими идея по доработке любимого телескопчика.
Надо сразу сказать, что я хотел получить в итоге. Меня интересовала возможность использовать телескоп кроме конечно шикарного визуала, также как небольшой астрограф. Конечно есть проблема точности ведения и вращения поля, но для того чтобы сделать первые шаги в этом направлении и получить опыт, этими проблемами можно пренебречь. При съемке планет, это вообще не критично, ведь программы умеют делать деротацию поля, а время экспозиции очень маленькое. А вот при съемке диппская, здесь конечно надо приловчиться. Во-первых выбирать объекты те что находятся в благоприятном месте: между зенитом и горизонтом, а также не использовать длительные выдержки. Вообщем, что получается в результате астрофото можно посмотреть в этой ветке: viewtopic.php?f=8&t=11186

И конечно же, прежде чем начну рассказывать подробнее о все модификациях, хочу поблагодарить Игоря и Виталия за советы и помощь в реализации многих задумок!

Вариант доработки Sky-Watcher DOB 12 Retractable GoTo 29 Май 2014 17:04
Просмотров: 2616


_________________
SK DOB 12 Goto, Celestron Nexstar 6 SE, Bresser 20x80
Дмитрий Касьянов
Сообщение  Заголовок сообщения: Re: Вариант доработки Sky-Watcher DOB 12 Retractable GoTo  |  Добавлено: 29.05.2014 17:28
Аватара пользователя

Регистрация: 17 ноя 2010
Посты: 123
Откуда: UA Kharkov
Vk: VK
Facebook: FB
Google+: Google+

Не в сети

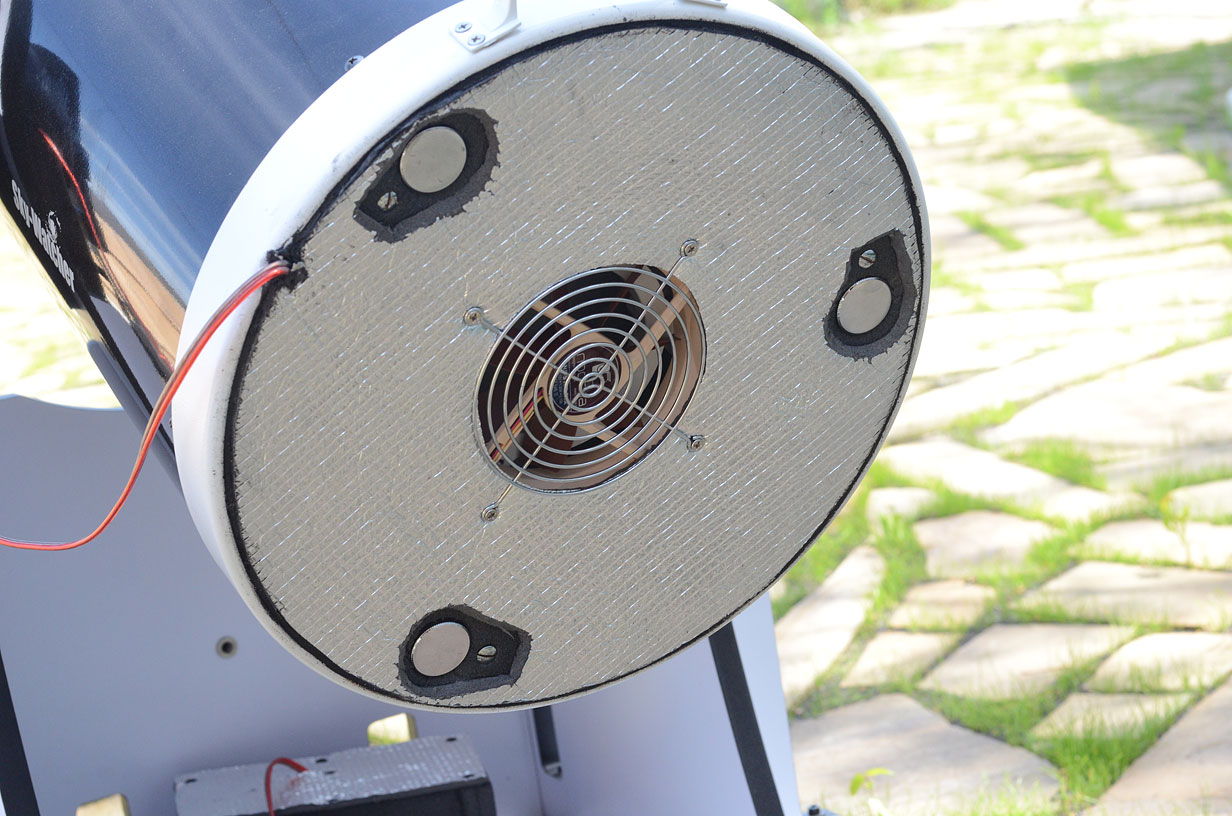

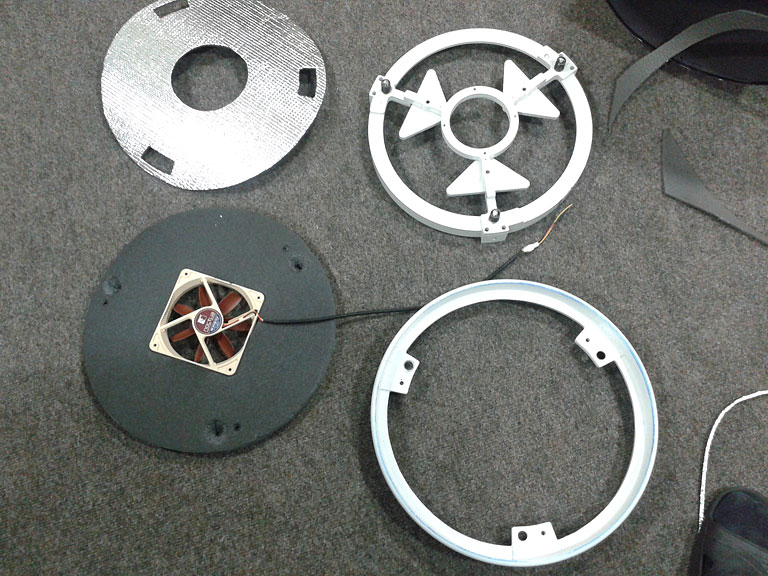

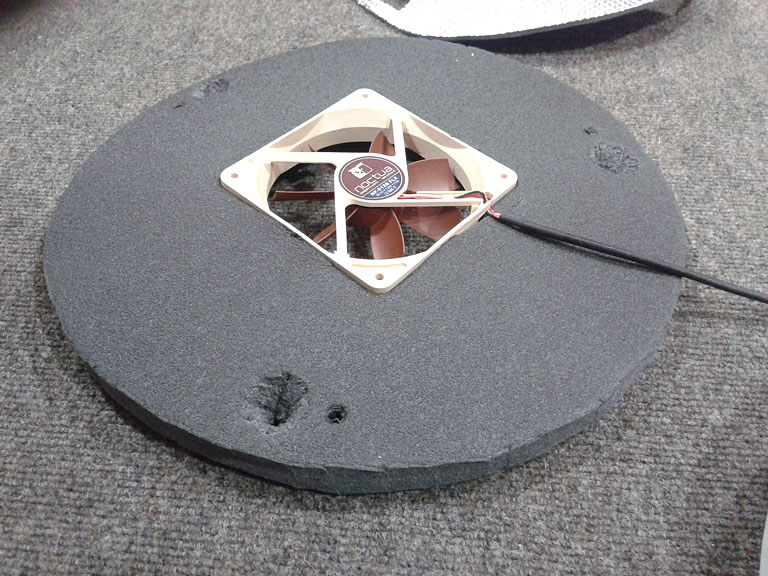

Итак, прежде всего я решил начать, конечно же с зеркала. Больше всего меня волновал вопрос термостабилизации. Тут даже сам производитель предусмотрел это и на держателе зеркала предусмотрены отверстия для крепления вентилятора. Однако, мне штатный вариант не понравился, тем, что если просто поставить кулер, то обдув зеркала будет малоэффективен из-за того что вокруг все открыто... Поэтому, было принято решение использовать теплоизолятор (он объемный и легкий) чтобы закрыть низ в котором собственно и разместить кулер. Сверху для красоты решил поставить опять-таки более тонкий изолятор с фольгой Вариант доработки Sky-Watcher DOB 12 Retractable GoTo 29 Май 2014 17:28

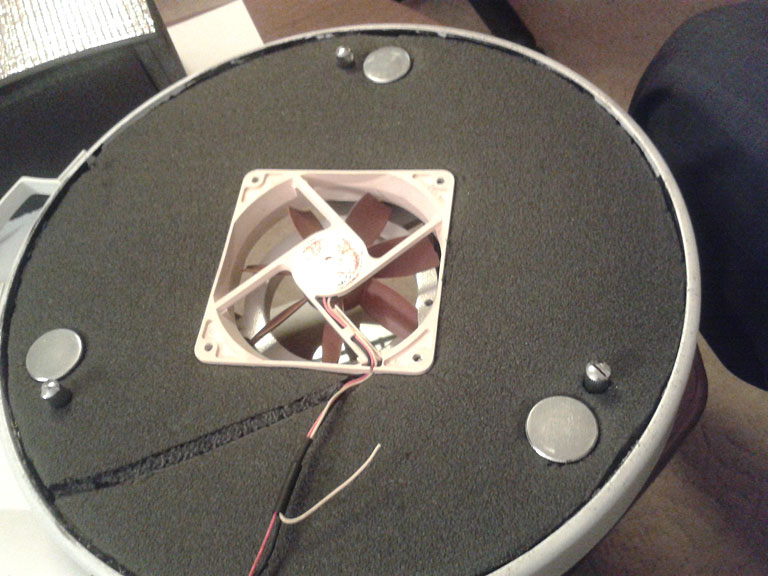

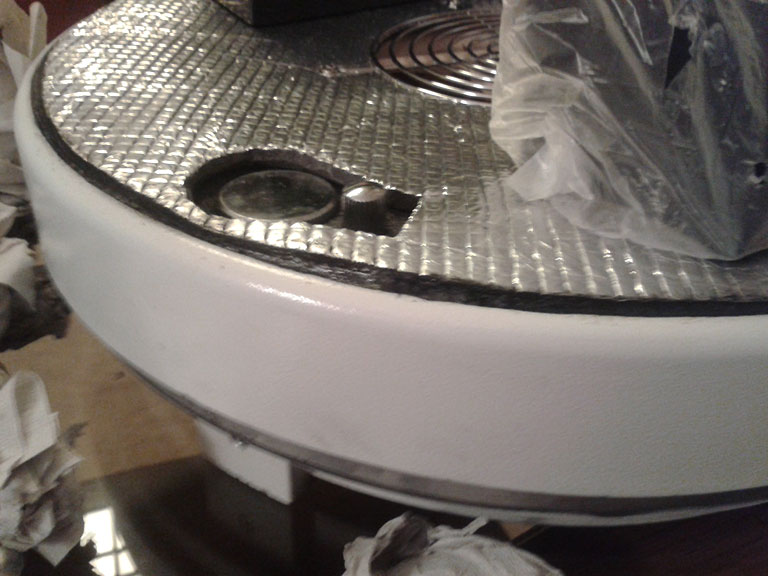

Когда все было готово, то поставил все это дело на черный силиконовый герметик. И аккуратно вывел провод для питания. Винты для регулировки зеркала оказались конечно утопленными, но как показала практика ничего страшного в этом нет! Изолятор легко нажимается пальцами и регулировка ГЗ осуществляется без проблем.

Вариант доработки Sky-Watcher DOB 12 Retractable GoTo 29 Май 2014 17:28 первое
Просмотров: 2613
Вариант доработки Sky-Watcher DOB 12 Retractable GoTo 29 Май 2014 17:28 второе
Просмотров: 2613
Вариант доработки Sky-Watcher DOB 12 Retractable GoTo 29 Май 2014 17:28 третье
Просмотров: 2613
Вариант доработки Sky-Watcher DOB 12 Retractable GoTo 29 Май 2014 17:28 четвертое
Просмотров: 2613
Вариант доработки Sky-Watcher DOB 12 Retractable GoTo 29 Май 2014 17:28 пятое
Просмотров: 2613


_________________
SK DOB 12 Goto, Celestron Nexstar 6 SE, Bresser 20x80
Andrey Moskvin
Сообщение  Заголовок сообщения: Re: Вариант доработки Sky-Watcher DOB 12 Retractable GoTo  |  Добавлено: 29.05.2014 17:39
Аватара пользователя

Регистрация: 01 ноя 2013
Посты: 5721
Откуда: Запорожье
Vk: VK
Facebook: FB
Google+: Google+

Не в сети
Грандиозная работа! Спасибо, что поделились опытом.


_________________
Предпродажные и после продажные консультации. Сертифицированный партнер AstroScope #110907.
Delta Optical-GSO Dobson 10" F/5 M-CRF, GSO 150/750 на DO GSO ATZ, Arsenal ED80/560, Delta Optical 25x100, Arsenal 15х70 Porro, Minolta Standard EWA 10x50


Вадимчик Титаренко
Сообщение  Заголовок сообщения: Re: Вариант доработки Sky-Watcher DOB 12 Retractable GoTo  |  Добавлено: 29.05.2014 19:58
Аватара пользователя

Регистрация: 01 июл 2013
Посты: 771
Откуда: Одесса
Vk: VK
Facebook: FB

Не в сети
МОЛОДЦА Вариант доработки Sky-Watcher DOB 12 Retractable GoTo 29 Май 2014 19:58


_________________


Дмитрий Касьянов
Сообщение  Заголовок сообщения: Re: Вариант доработки Sky-Watcher DOB 12 Retractable GoTo  |  Добавлено: 30.05.2014 14:41
Аватара пользователя

Регистрация: 17 ноя 2010
Посты: 123
Откуда: UA Kharkov
Vk: VK
Facebook: FB
Google+: Google+

Не в сети

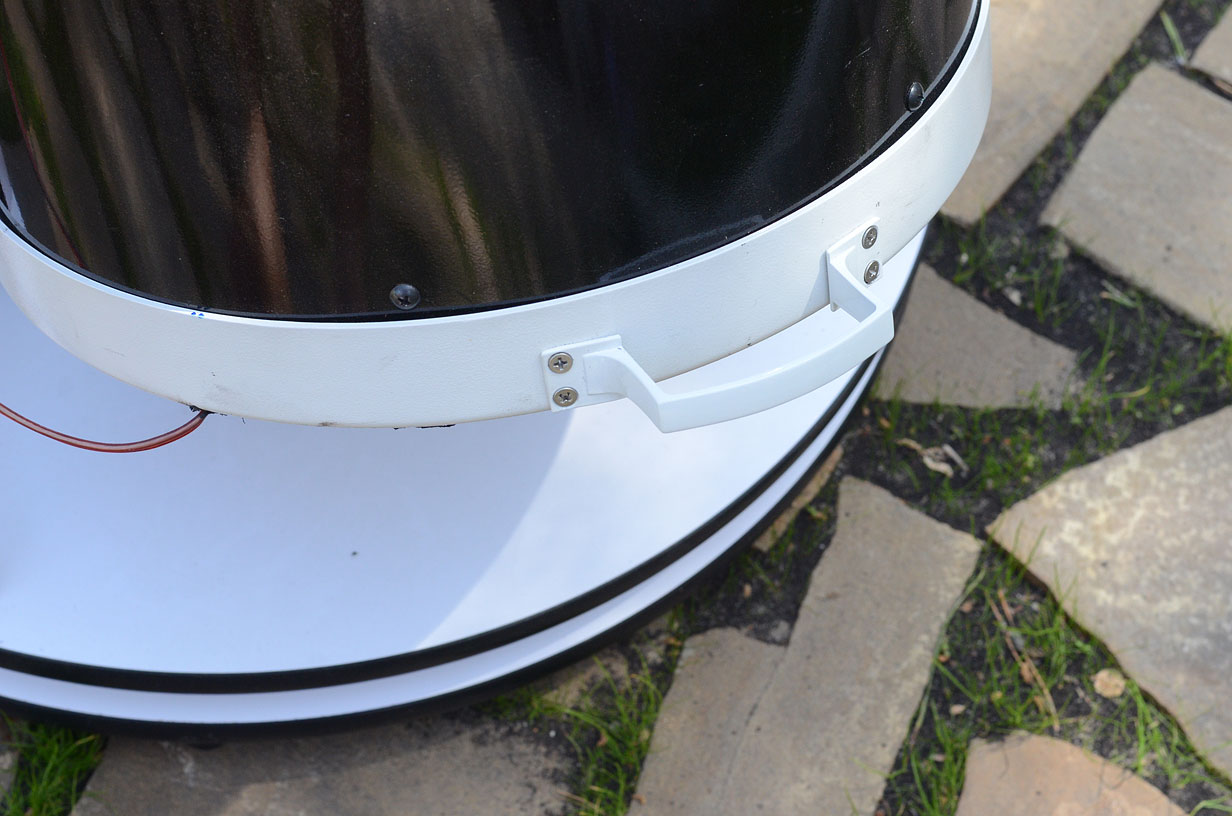

Следующим желанием стало как-то облегчить перенос телескопа. Учитывая что доб12 уже весит прилично, то проще всего его переносить по частям: сначала трубу, потом монтировку. На табуретке производитель предусмотрел аж три ручки! а вот на трубе ни одной! можно конечно переносить трубу обнимая ее как любимую и держа в объятиях двумя руками... Но! дабы не давать повода свой жене для ревности я все же поставил две простые дверные ручки (слегка изогнув их) на нижнюю и верхнюю оправу Вариант доработки Sky-Watcher DOB 12 Retractable GoTo 30 Май 2014 14:41

Вариант доработки Sky-Watcher DOB 12 Retractable GoTo 30 Май 2014 14:41 первое
Просмотров: 2594
Вариант доработки Sky-Watcher DOB 12 Retractable GoTo 30 Май 2014 14:41 второе
Просмотров: 2594


_________________
SK DOB 12 Goto, Celestron Nexstar 6 SE, Bresser 20x80
Дмитрий Касьянов
Сообщение  Заголовок сообщения: Re: Вариант доработки Sky-Watcher DOB 12 Retractable GoTo  |  Добавлено: 30.05.2014 15:12
Аватара пользователя

Регистрация: 17 ноя 2010
Посты: 123
Откуда: UA Kharkov
Vk: VK
Facebook: FB
Google+: Google+

Не в сети

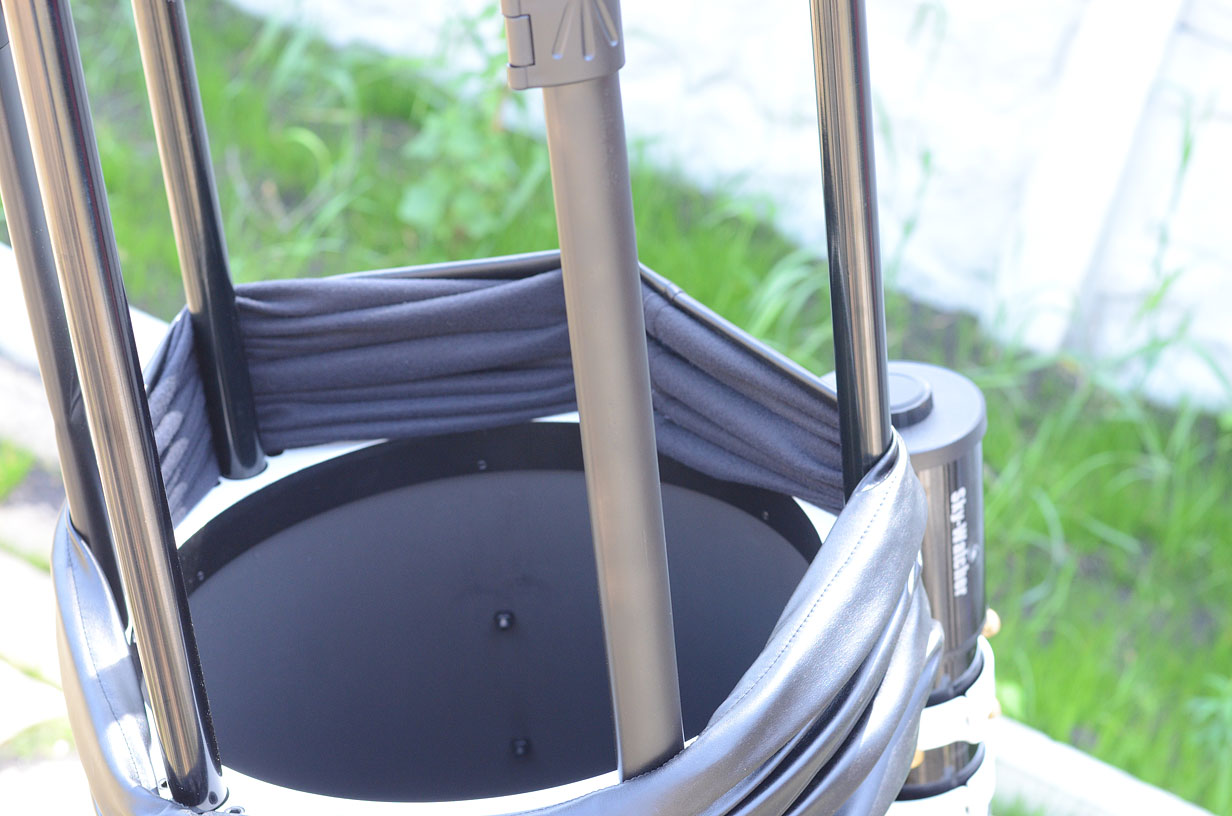

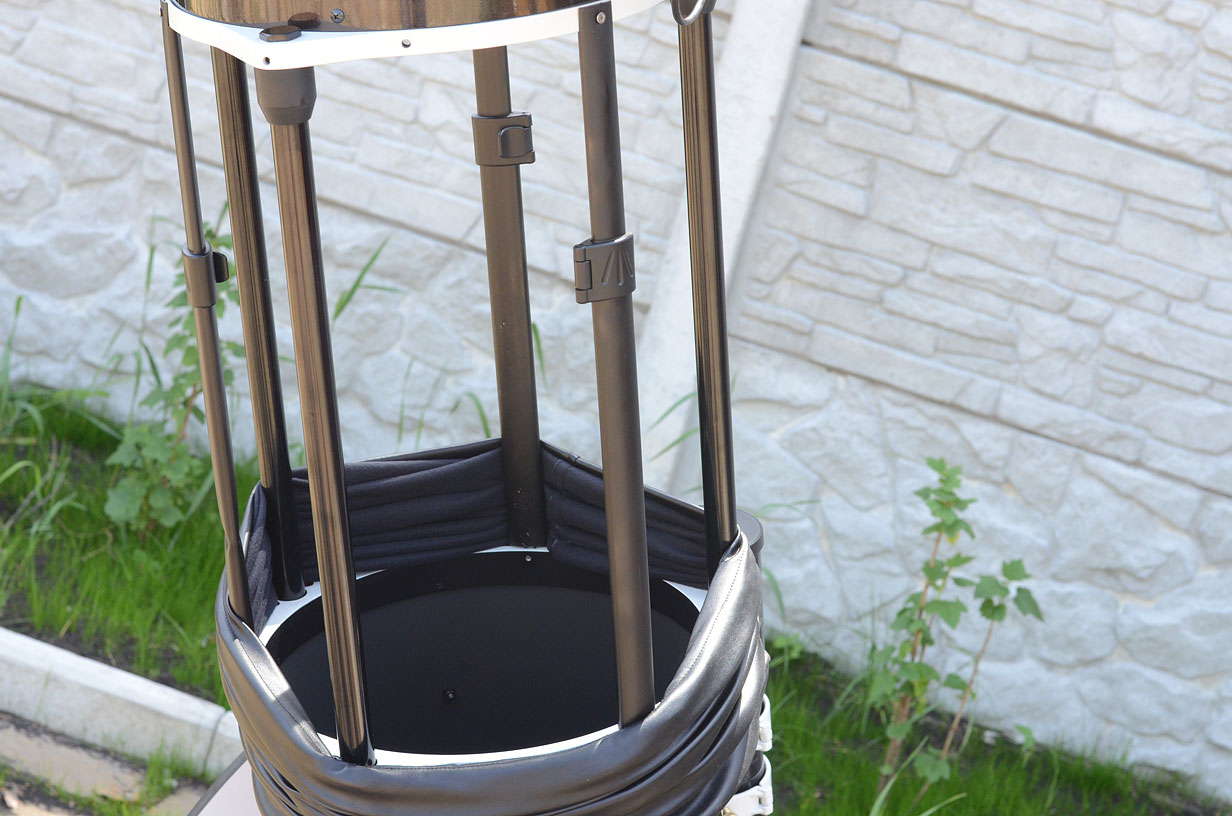

Но вот пришло время обратиться к более серьезным вещам Вариант доработки Sky-Watcher DOB 12 Retractable GoTo 30 Май 2014 15:12 С точки зрения астрофото, меня волновала конструкция телескопа - выдвижная труба и с пустотой внутри. Это конечно никуда не годится. Нет, перевозить ее конечно очень удобно, однако боковая засветка, гуляние ветров и выпадение росы меня совсем не устраивало. Очевидным решением, здесь было зачехлить проем. Однако, проблема в том, что если натянуть ткань на те три направляющие, которые используется при раздвижке трубы, то получится, что часть апертуры будет урезаться, что конечно не годится. Поэтому было принято решение поставить дополнительные направляющие, соединяющие верхнюю и нижнюю часть.

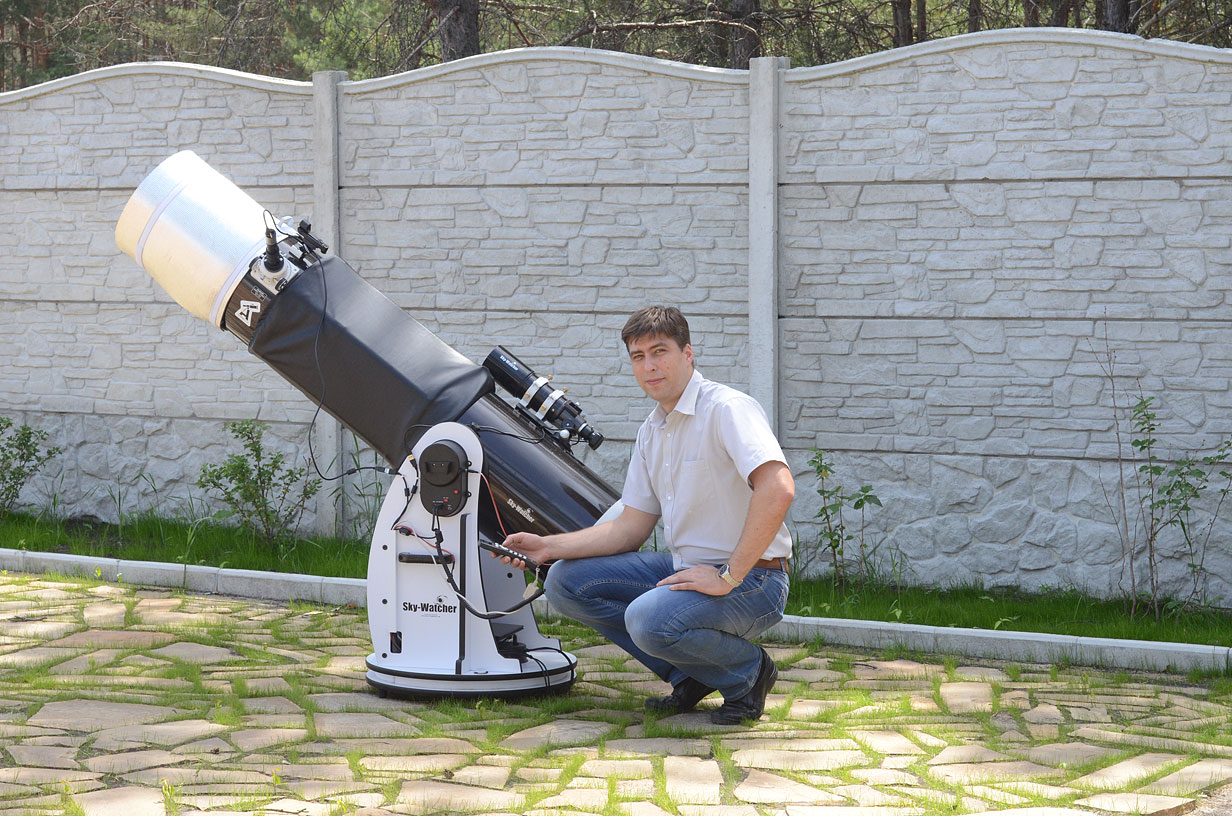

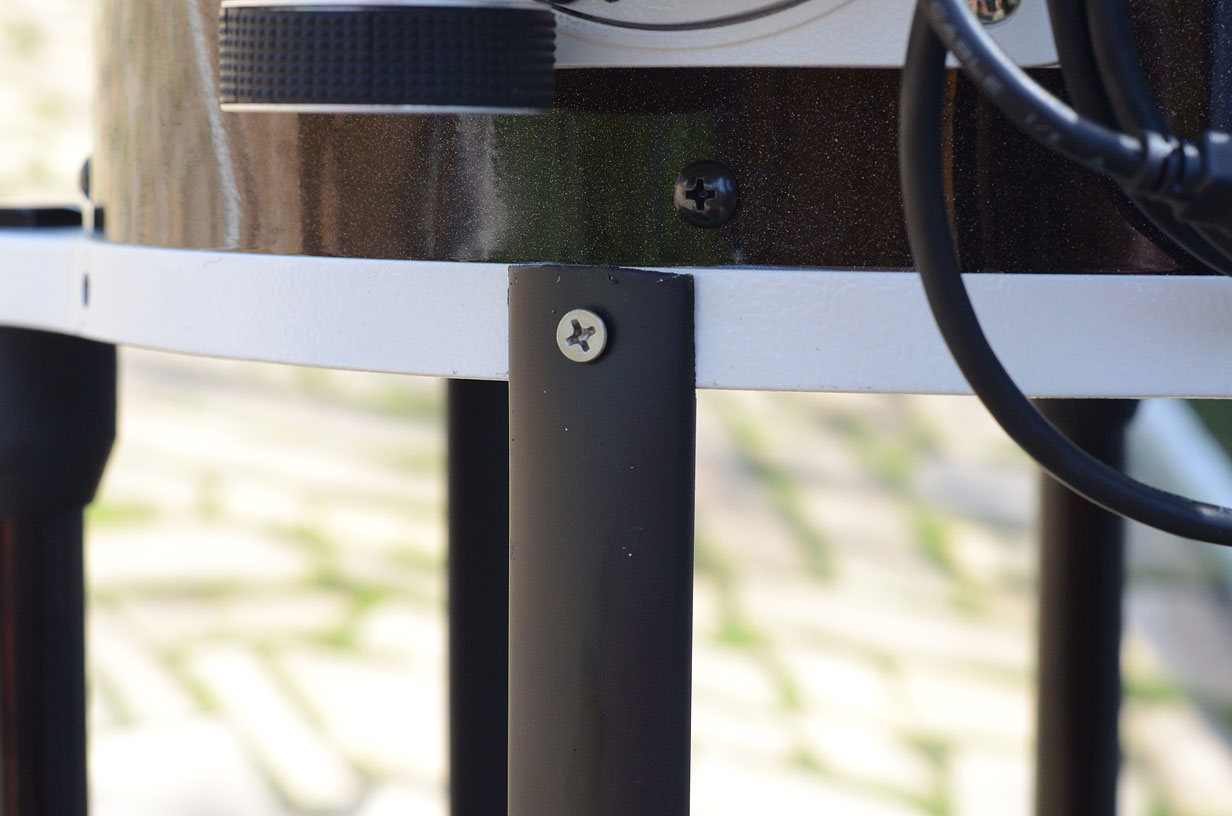

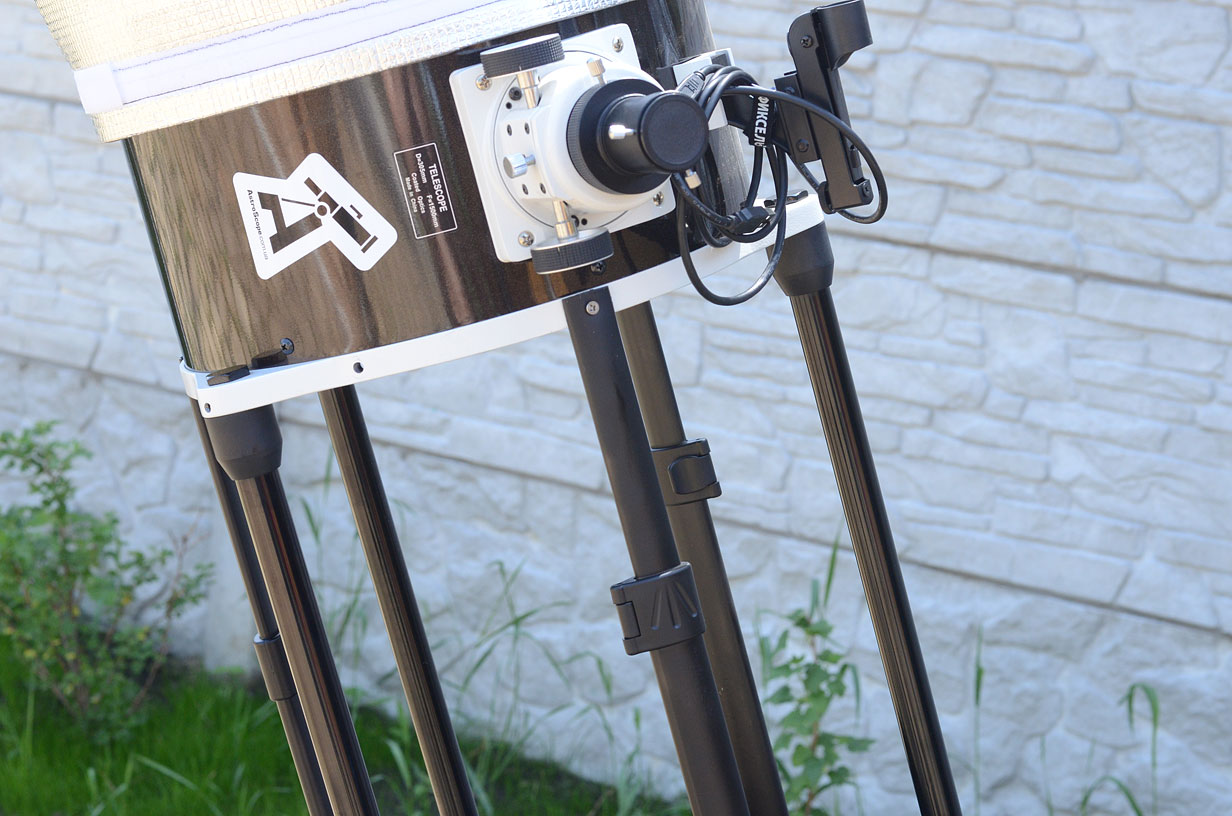

Долго обдумывая что выбрать в качестве направляющих, я остановился на раздвижных ножках старого фотоштатива. Во-первых, его было не жалко, его голова уже было сломана, так что тренога лежала без дела. Во-вторых, легкий материал, приплюснутый профиль - хорошо становился, возможность корректировать высоту распорки за счет выдвижного колена. Единственное, что конечно мне пришлось покрасить его в черный цвет, чтобы исключить всякие блики. Что же касается самого чехла, то с ним вопросов было меньше всего. Первый магазин с тканями быстро дал ответ - искусственная эластичная кожа с тканевым покрытием внутри. Сворачиваем в цилиндр, а по краем зашиваем резинки. Вот и все!

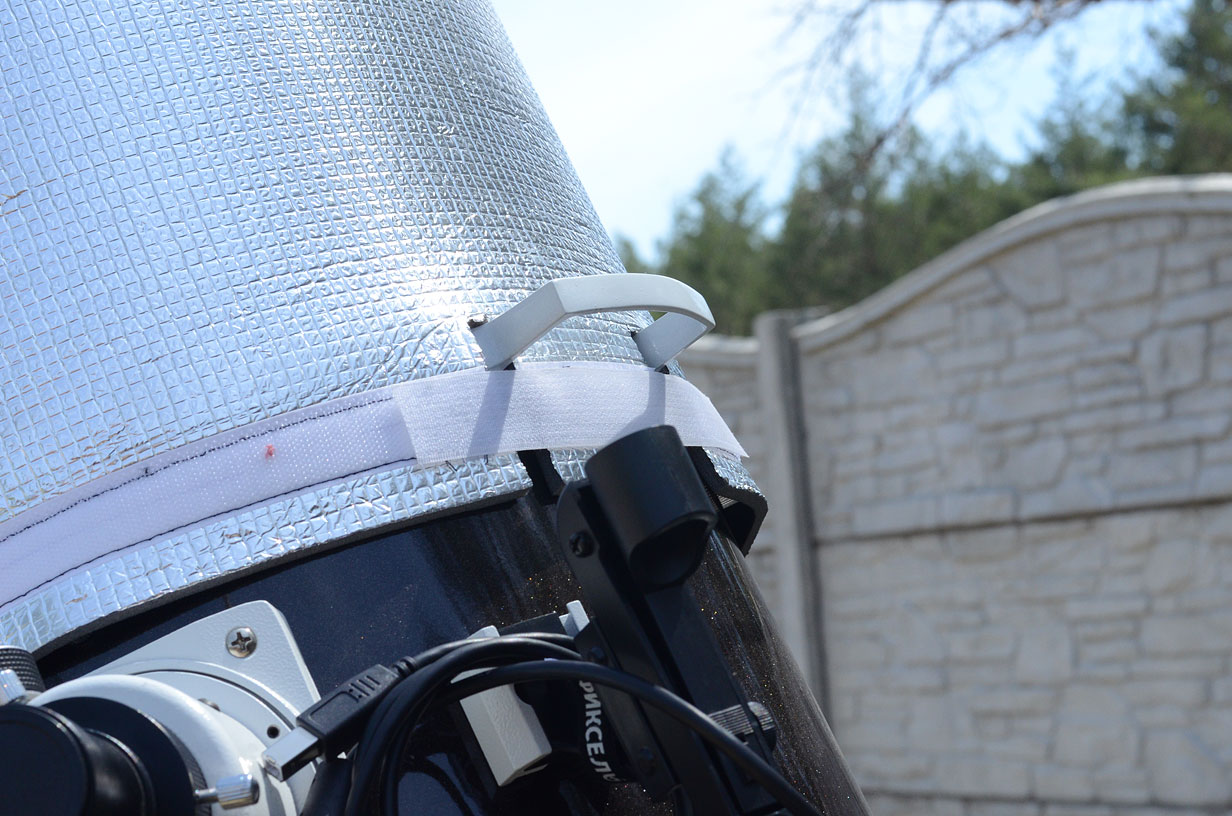

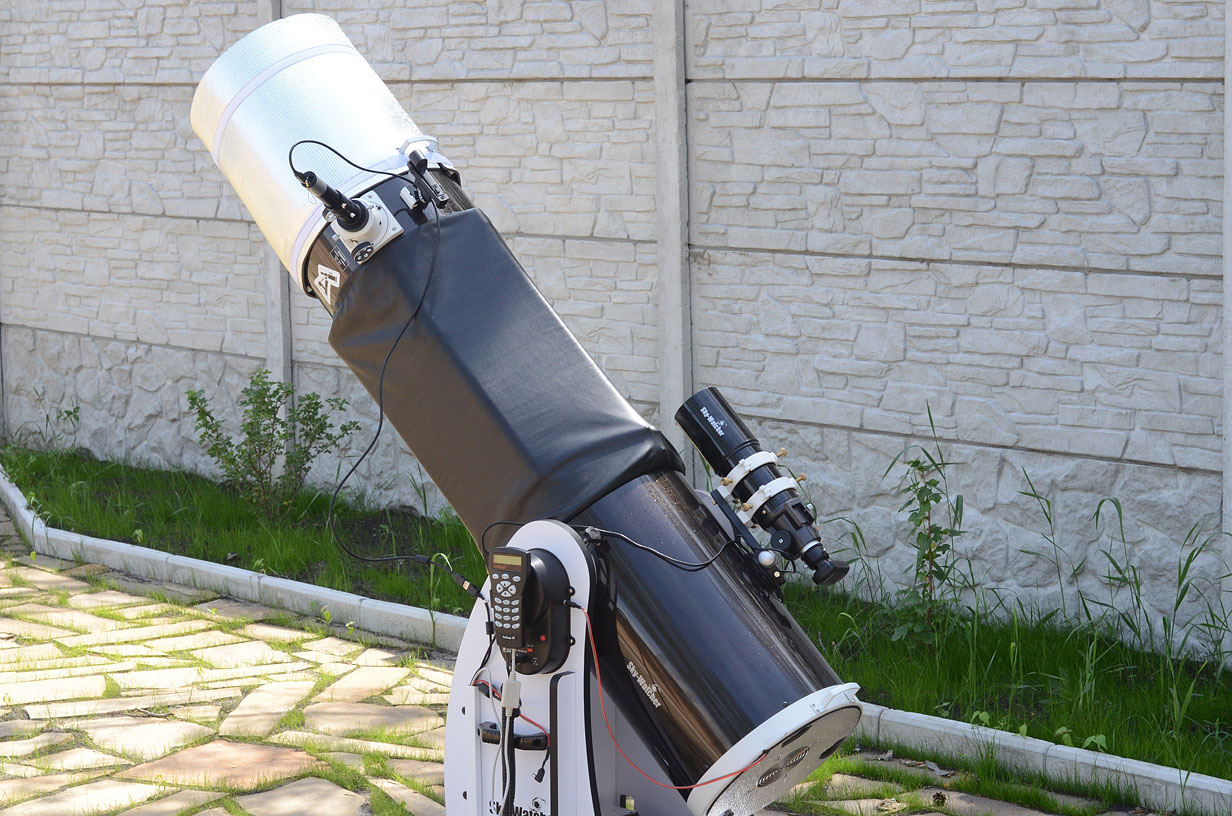

Ну и конечно для полноты необходима бленда снаружи по тем же самым причинам. Здесь все проще. Берем теплоизолятор и пришиваем к нему липучку.

Вариант доработки Sky-Watcher DOB 12 Retractable GoTo 30 Май 2014 15:12 первое
Просмотров: 2593
Вариант доработки Sky-Watcher DOB 12 Retractable GoTo 30 Май 2014 15:12 второе
Просмотров: 2593
Вариант доработки Sky-Watcher DOB 12 Retractable GoTo 30 Май 2014 15:12 третье
Просмотров: 2593
Вариант доработки Sky-Watcher DOB 12 Retractable GoTo 30 Май 2014 15:12 четвертое
Просмотров: 2593
Вариант доработки Sky-Watcher DOB 12 Retractable GoTo 30 Май 2014 15:12 пятое
Просмотров: 2593


_________________
SK DOB 12 Goto, Celestron Nexstar 6 SE, Bresser 20x80
Игорь Астроскоп
Сообщение  Заголовок сообщения: Re: Вариант доработки Sky-Watcher DOB 12 Retractable GoTo  |  Добавлено: 30.05.2014 15:28
Аватара пользователя

Регистрация: 20 июн 2011
Посты: 6958
Vk: VK
Facebook: FB
Google+: Google+

В сети
Отличная тема!
Ждем продолжения.


_________________
Мои астрофотографии


Артем Астроскоп
Сообщение  Заголовок сообщения: Re: Вариант доработки Sky-Watcher DOB 12 Retractable GoTo  |  Добавлено: 02.06.2014 10:03
Аватара пользователя

Регистрация: 05 дек 2011
Посты: 1255
Vk: VK

Не в сети
+1 Здорово



Andrey Moskvin
Сообщение  Заголовок сообщения: Re: Вариант доработки Sky-Watcher DOB 12 Retractable GoTo  |  Добавлено: 02.06.2014 10:26
Аватара пользователя

Регистрация: 01 ноя 2013
Посты: 5721
Откуда: Запорожье
Vk: VK
Facebook: FB
Google+: Google+

Не в сети
Ваш опыт многим пригодится! +1


_________________
Предпродажные и после продажные консультации. Сертифицированный партнер AstroScope #110907.
Delta Optical-GSO Dobson 10" F/5 M-CRF, GSO 150/750 на DO GSO ATZ, Arsenal ED80/560, Delta Optical 25x100, Arsenal 15х70 Porro, Minolta Standard EWA 10x50


Вадимчик Титаренко
Сообщение  Заголовок сообщения: Re: Вариант доработки Sky-Watcher DOB 12 Retractable GoTo  |  Добавлено: 02.06.2014 11:15
Аватара пользователя

Регистрация: 01 июл 2013
Посты: 771
Откуда: Одесса
Vk: VK
Facebook: FB

Не в сети
насколько я понимаю,вы добавили еще 3 направляющие для устойчивости трубы.
