пользуясь Ньютоном 150/750 заметил,что как то не совсем удобно пользоваться искателем (в рефракторе намного удобней,так как там искатель находиться сзади) а здесь приходиться чуть не ложиться на трубу телескопа,по крайней мере головой,чтобы найти обьект.

Правда не всё так страшно,как я описал
Искатель. Прямое изображение. 20 Декабрь 2014 17:21
это у меня просто руки чешутся,чтоб что то переделать на телескопе
Искатель. Прямое изображение. 20 Декабрь 2014 17:21

итак за имением двух искателей решил над одним поиздеваться.
Есть у меня ещё диагональное зеркало,пользовался им на рефракторе,так как комплектная диагональная призма немного портит изображение на больших увеличениях.
За имением Ньютона мой рефрактор почти ушёл на покой(иногда птички,самолёты...ну и прочие прелести которые нужно смотреть в прямом изображении) для этого лутчий вариант призма.

Так вот...имея искатель и диаг.зеркало решил поэкперементировать с этим.
Пооткручивал оптические блоки с искателя начал их пристраивать к зеркалу.
Сначала глазной блочок пристроил к зеркалу,резьбы чуть не совпали. Намотав два витка фумки на резьбу блочка он вкрутился очень плотно.
Дольше всего возился с фокусом,так как трубку пришлось укорачитать.
Получилось,вымерял,отрезал 37мм.
Трубка с полевой линзой оказалась меньшего размера,чем резьба в блоке диаг.зеркала.
Нашёл пластиковую трубку с толщиной стенки 2мм которая очень плотно налазила на трубку(даже пришлось держать в горячей воде) надел на трубку и отрезал,получилась втулка шириной 5мм.
Неможко заделал край втулки наждачкой и вкрутил в блок зеркала.
Все очень плотно ничё не болтаеться,никаких люфтов.
Всё как с магазина Искатель. Прямое изображение. 20 Декабрь 2014 17:21
смотрим что получилось.

Комментарий к файлу: прямое изображение
Искатель. Прямое изображение. 20 Декабрь 2014 17:21 первое
Просмотров: 1477

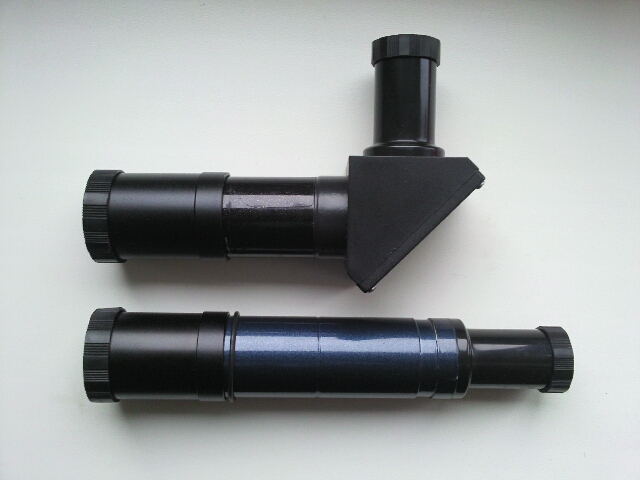

Комментарий к файлу: а были одинаковы
Искатель. Прямое изображение. 20 Декабрь 2014 17:21 второе
Просмотров: 1477

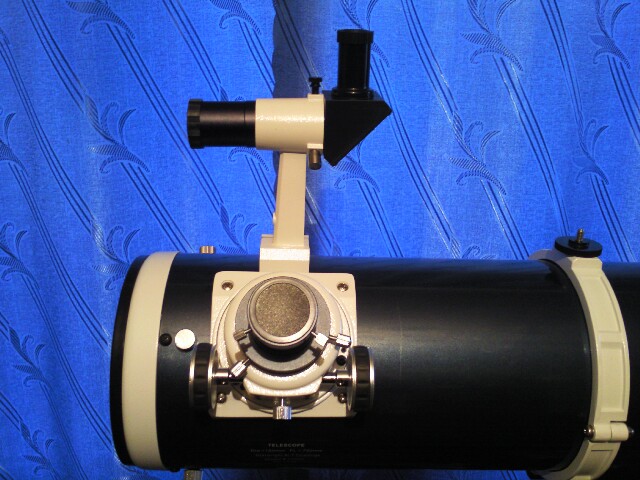

Комментарий к файлу: к бою готов
Искатель. Прямое изображение. 20 Декабрь 2014 17:21 третье
Просмотров: 1477


_________________
Arsenal 909
Celestron SkyMaster 15x70
Юрий Круглов
Сообщение  Заголовок сообщения: Re: Искатель. Прямое изображение.  |  Добавлено: 20.12.2014 17:30
Аватара пользователя

Регистрация: 14 янв 2014
Посты: 1067
Откуда: Харьков
Vk: VK
Facebook: FB

Не в сети

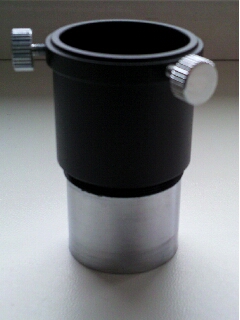

и ещё... С тех двух частей,что остались от блока диагонального зеркала,зделал экстендер для линзы Барлоу.
Общая длинна 60мм.
Ну не пропадать же добру Искатель. Прямое изображение. 20 Декабрь 2014 17:30

Искатель. Прямое изображение. 20 Декабрь 2014 17:30
Просмотров: 1474


_________________
Arsenal 909
Celestron SkyMaster 15x70
Игорь Астроскоп
Сообщение  Заголовок сообщения: Re: Искатель. Прямое изображение.  |  Добавлено: 20.12.2014 17:36
Аватара пользователя

Регистрация: 20 июн 2011
Посты: 6954
Vk: VK
Facebook: FB
Google+: Google+

Не в сети
Юрий, молодца! Искатель. Прямое изображение. 20 Декабрь 2014 17:36
Очень аккуратно и красиво, действительно как в магазине.
Удобства в наблюдении в искатель конечно добавилось!


_________________
Мои астрофотографии


Юрий Круглов
Сообщение  Заголовок сообщения: Re: Искатель. Прямое изображение.  |  Добавлено: 20.12.2014 17:48
Аватара пользователя

Регистрация: 14 янв 2014
Посты: 1067
Откуда: Харьков
Vk: VK
Facebook: FB

Не в сети
спасибо Игорь.
Делов то было на 1 час.
Главное чтобы было с чего мастерить,ну и конечно желание.

На очереди монтировка.
Потому как ну ОЧЕНЬ неудобно с Ньютоном.


_________________
Arsenal 909
Celestron SkyMaster 15x70


Валера Леванда
Сообщение  Заголовок сообщения: Re: Искатель. Прямое изображение.  |  Добавлено: 20.12.2014 19:24
Аватара пользователя

Регистрация: 18 ноя 2014
Посты: 1275
Откуда: Харьков
Facebook: FB
Google+: Google+

Не в сети
Отлично получилось! На ньютоне ещё терпимо ,но как я кланялся с прямым искателем перед трубой 150\1200 рефракторе на еку5, это надо было видеть,приобрёл 90 градусов 8Х50 -другое дело, никаких ползаний на коленях,незаменимая вещь.


_________________
Ньютон Arsenal-GSO 150/750 на вилке Meade LX3 с клином .


Вадимчик Титаренко
Сообщение  Заголовок сообщения: Re: Искатель. Прямое изображение.  |  Добавлено: 20.12.2014 19:30
Аватара пользователя

Регистрация: 01 июл 2013
Посты: 771
Откуда: Одесса
Vk: VK
Facebook: FB

Не в сети
прикольно,а кратность осталась или укоротилась?


_________________


Юрий Круглов
Сообщение  Заголовок сообщения: Re: Искатель. Прямое изображение.  |  Добавлено: 20.12.2014 19:43
Аватара пользователя

Регистрация: 14 янв 2014
Посты: 1067
Откуда: Харьков
Vk: VK
Facebook: FB

Не в сети
спасибо Валера.
У меня была такая же проблемма при наблюдении рефрактор,до тех пор пока не купил диаг.зеркало.
Так как призма портила изображения,обходился без неё.
Ставил окуляр напрямую в фокусёр.хода фокусёра хватало(на Арсенале 140мм)
так вот это надо было видеть,я реально лежал под телескопом Искатель. Прямое изображение. 20 Декабрь 2014 19:43


_________________
Arsenal 909
Celestron SkyMaster 15x70


Юрий Круглов
Сообщение  Заголовок сообщения: Re: Искатель. Прямое изображение.  |  Добавлено: 20.12.2014 19:49
Аватара пользователя

Регистрация: 14 янв 2014
Посты: 1067
Откуда: Харьков
Vk: VK
Facebook: FB

Не в сети
Вадимчик Титаренко писал(а):
прикольно,а кратность осталась или укоротилась?

спасибо Вадик.
Спасибо за вопрос.
Я даже не придал этому значения.
Правда не знаю как это зделать.
Завтра попробую зделать фото одного обьекта с обеих искателей и сравнить.
Но мне кажеться будет одно и тоже. Оптика ведь не менялась.


_________________
Arsenal 909
Celestron SkyMaster 15x70


Andrey Moskvin
Сообщение  Заголовок сообщения: Re: Искатель. Прямое изображение.  |  Добавлено: 20.12.2014 20:08
Аватара пользователя

Регистрация: 01 ноя 2013
Посты: 5719
Откуда: Запорожье
Vk: VK
Facebook: FB
Google+: Google+

Не в сети
Да, не только у Вадима Титаренко золотые руки. Отлично Юра!
Мудро сработали. А увеличение не изменилось. С чего ему меняться?

Искатель. Прямое изображение. 20 Декабрь 2014 20:08


_________________
Предпродажные и после продажные консультации. Сертифицированный партнер AstroScope #110907.
Delta Optical-GSO Dobson 10" F/5 M-CRF, GSO 150/750 на DO GSO ATZ, Arsenal ED80/560, Delta Optical 25x100, Arsenal 15х70 Porro, Minolta Standard EWA 10x50


Юрий Круглов
Сообщение  Заголовок сообщения: Re: Искатель. Прямое изображение.  |  Добавлено: 20.12.2014 20:26
Аватара пользователя

Регистрация: 14 янв 2014
Посты: 1067
Откуда: Харьков
Vk: VK
Facebook: FB

Не в сети
спасибо Андрей Искатель. Прямое изображение. 20 Декабрь 2014 20:26
