Игорь Становский
Сообщение  Заголовок сообщения: Re: самодельная голова монтировки.  |  Добавлено: 27.01.2015 13:59
Аватара пользователя

Регистрация: 30 ноя 2014
Посты: 75
Откуда: Днепропетровск
Vk: VK

Не в сети
Для начала раскажите что такое Genon


_________________
СЕLЕSТRОN Оmni ХLТ 150
МАК Konus 90 мм БПЦЗ 12 / 40


Игорь Астроскоп
Сообщение  Заголовок сообщения: Re: самодельная голова монтировки.  |  Добавлено: 27.01.2015 14:27
Аватара пользователя

Регистрация: 20 июн 2011
Посты: 6966
Vk: VK
Facebook: FB
Google+: Google+

Не в сети
Игорь Становский писал(а):
Для начала раскажите что такое Genon

Это самодельный телескоп крымского первооткрывателя комет Геннадия Борисова. Правда это оптическая труба, а не монтировка.
Подробнее http://genon.info/ru/telescopy


_________________
Мои астрофотографии


Andrey Moskvin
Сообщение  Заголовок сообщения: Re: самодельная голова монтировки.  |  Добавлено: 27.01.2015 15:04
Аватара пользователя

Регистрация: 01 ноя 2013
Посты: 5725
Откуда: Запорожье
Vk: VK
Facebook: FB
Google+: Google+

Не в сети
Игорь Астроскоп писал(а):
Игорь Становский писал(а):
Для начала раскажите что такое Genon

Это самодельный телескоп крымского первооткрывателя комет Геннадия Борисова. Правда это оптическая труба, а не монтировка.
Подробнее http://genon.info/ru/telescopy


Слышал про этого уникального человека и его удивительные телескопы.


_________________
Предпродажные и после продажные консультации. Сертифицированный партнер AstroScope #110907.
Delta Optical-GSO Dobson 10" F/5 M-CRF, GSO 150/750 на DO GSO ATZ, Arsenal ED80/560, Delta Optical 25x100, Arsenal 15х70 Porro, Minolta Standard EWA 10x50


Игорь Становский
Сообщение  Заголовок сообщения: Re: самодельная голова монтировки.  |  Добавлено: 27.01.2015 15:21
Аватара пользователя

Регистрация: 30 ноя 2014
Посты: 75
Откуда: Днепропетровск
Vk: VK

Не в сети
Спасибо посмотрел. Для начала мне хватит СЕLЕSТRОN Оmni ХLТ 150 . Есть желание приобрести
телескоп 12 дюймов но пока нет возможности.

Сейчас делаю самодельную монтировку из готовых стандартных деталей. В моем случае из червячных
редукторов.По ходу процесса буду выставлять фото.


_________________
СЕLЕSТRОN Оmni ХLТ 150
МАК Konus 90 мм БПЦЗ 12 / 40


Виталий Хоменко
Сообщение  Заголовок сообщения: Re: самодельная голова монтировки.  |  Добавлено: 27.01.2015 18:00
Аватара пользователя

Регистрация: 21 янв 2014
Посты: 430
Откуда: Харьков
Vk: VK
Facebook: FB

Не в сети
Andrey Moskvin писал(а):
Слышал про этого уникального человека и его удивительные телескопы.

немного оффтопа. да, Геннадий в своем деле гениальный и много добился, но при этом довольно коммуникабельный самодельная голова монтировки. 27 Январь 2015 18:00 Genon его детище. оптическая схема-Гамильтона и индивидуальные заказы его телескопов во многие обсерватории мира. востребованность получили из-за большушего поля и огромной светосилы 1:2,5 помоему наиболее распространена. отсюда судите о проницании...



Игорь Становский
Сообщение  Заголовок сообщения: Re: самодельная голова монтировки.  |  Добавлено: 31.01.2015 19:43
Аватара пользователя

Регистрация: 30 ноя 2014
Посты: 75
Откуда: Днепропетровск
Vk: VK

Не в сети

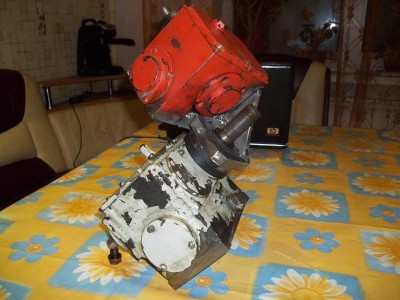

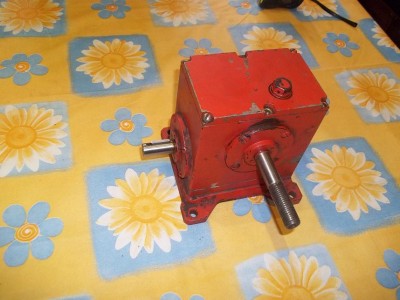

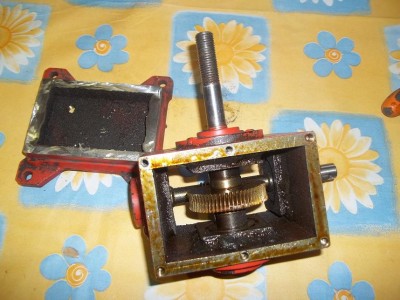

Сегодня немного поработал с головой монтировки. Был куплен редуктор размером 135 мм на 90 мм и 155 мм
высотой. Передаточное отношение 1 к 63 . Вес 8 кг

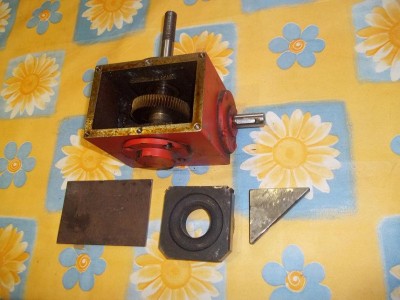

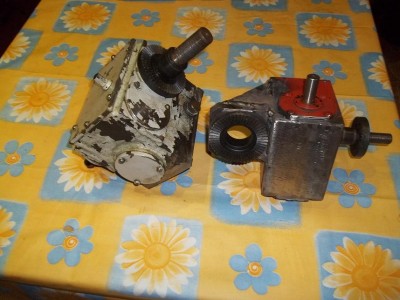

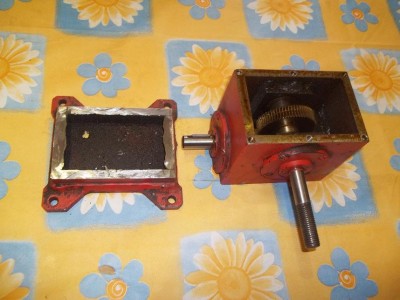

Корпус редуктора снизу для уменьшения веса и размера обрезал на 20 мм. Вместо нижней части наварил
крышку толщиной 2 мм.

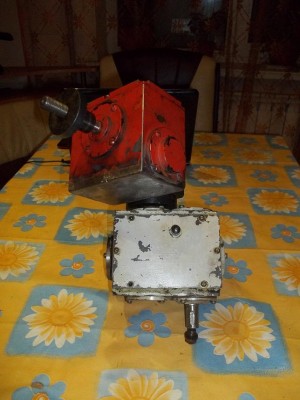

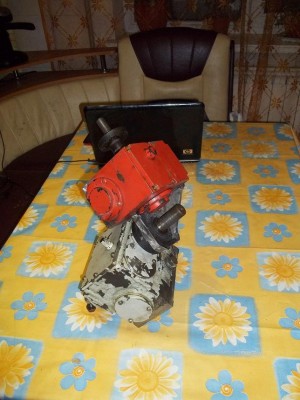

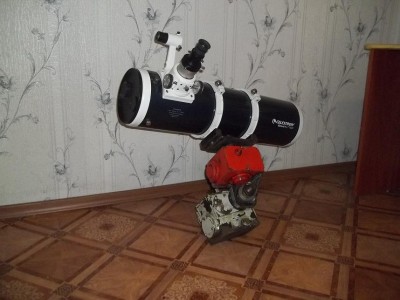

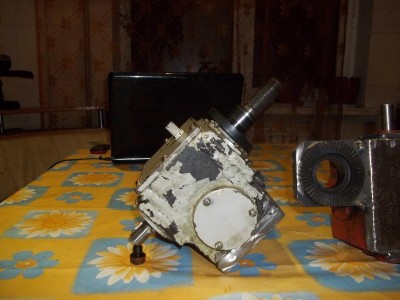

Приварил к нему фланец и косынку для жесткости. Пробовал одевать на редуктор который побольше
тот что по оси восхождения. Пока выглядит так

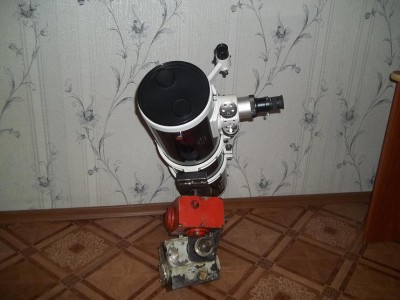

самодельная голова монтировки. 31 Январь 2015 19:43 первое
Просмотров: 1133
самодельная голова монтировки. 31 Январь 2015 19:43 второе
Просмотров: 1133
самодельная голова монтировки. 31 Январь 2015 19:43 третье
Просмотров: 1133
самодельная голова монтировки. 31 Январь 2015 19:43 четвертое
Просмотров: 1133
самодельная голова монтировки. 31 Январь 2015 19:43 пятое
Просмотров: 1133
самодельная голова монтировки. 31 Январь 2015 19:43 шестое
Просмотров: 1133
самодельная голова монтировки. 31 Январь 2015 19:43 седьмое
Просмотров: 1133
самодельная голова монтировки. 31 Январь 2015 19:43 восьмое
Просмотров: 1133
самодельная голова монтировки. 31 Январь 2015 19:43 девятое
Просмотров: 1133


_________________
СЕLЕSТRОN Оmni ХLТ 150
МАК Konus 90 мм БПЦЗ 12 / 40
Mao Lik
Сообщение  Заголовок сообщения: Re: самодельная голова монтировки.  |  Добавлено: 31.01.2015 21:03
Аватара пользователя

Регистрация: 05 окт 2014
Посты: 310
Facebook: FB

Не в сети
Игорь Становский писал(а):
Был куплен редуктор размером 135 мм

Так это ж червячна пара самодельная голова монтировки. 31 Январь 2015 21:03



Игорь Становский
Сообщение  Заголовок сообщения: Re: самодельная голова монтировки.  |  Добавлено: 31.01.2015 21:15
Аватара пользователя

Регистрация: 30 ноя 2014
Посты: 75
Откуда: Днепропетровск
Vk: VK

Не в сети
135 мм на 90 мм 155 мм размер корпуса. Диаметр шестерни 74 мм . 64 зуба. Диаметр червяка не мерял.


_________________
СЕLЕSТRОN Оmni ХLТ 150
МАК Konus 90 мм БПЦЗ 12 / 40


Игорь Становский
Сообщение  Заголовок сообщения: Re: самодельная голова монтировки.  |  Добавлено: 01.02.2015 18:43
Аватара пользователя

Регистрация: 30 ноя 2014
Посты: 75
Откуда: Днепропетровск
Vk: VK

Не в сети

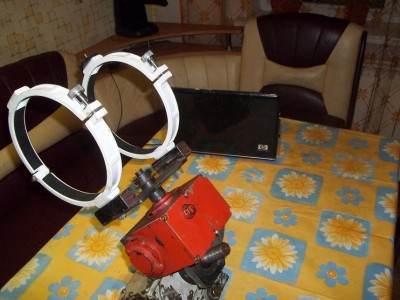

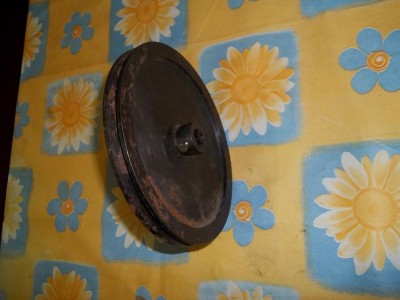

Сегодня сделал площадку для крепления колец трубы телескопа . Использовал как заготовку шкив.
Из круглого шкива обрезав все лишнее сделал прямоугольную площадку и приварил к ней два
бруска из квадратной трубы. К ним прикручиваются кольца трубы.

самодельная голова монтировки. 01 Февраль 2015 18:43 первое
Просмотров: 1095
самодельная голова монтировки. 01 Февраль 2015 18:43 второе
Просмотров: 1095
самодельная голова монтировки. 01 Февраль 2015 18:43 третье
Просмотров: 1095
самодельная голова монтировки. 01 Февраль 2015 18:43 четвертое
Просмотров: 1095
самодельная голова монтировки. 01 Февраль 2015 18:43 пятое
Просмотров: 1095


_________________
СЕLЕSТRОN Оmni ХLТ 150
МАК Konus 90 мм БПЦЗ 12 / 40
Валера Леванда
Сообщение  Заголовок сообщения: Re: самодельная голова монтировки.  |  Добавлено: 01.02.2015 18:50
Аватара пользователя

Регистрация: 18 ноя 2014
Посты: 1275
Откуда: Харьков
Facebook: FB
Google+: Google+

Не в сети
Ёмаё, та на такие редукторы можно смело и 300мм наверно вешать,не слишком ли для 150мм,или это на перспективу .


_________________
Ньютон Arsenal-GSO 150/750 на вилке Meade LX3 с клином .
