Многие любители астрофотографии сталкивались с проблемой точной фокусировки при фотографирование как планет, так и Дипскай объектов.
Можно конечно приобрести готовую фокусировочную маску Бахтинова https://astroscope.com.ua/telescope_ ... fo483=4290 . Однако такие маски позволяют фокусироваться только по довольно ярким звездам, да и цена их не маленькая.
В этой теме я расскажу о фокусировочной маске Хартмана, ее довольно просто изготовить самостоятельно, кроме того она позволяет произвести фокусировку по более слабым звездам, например по спутникам Юпитера.



Игорь Астроскоп
Сообщение  Заголовок сообщения: Re: Делаем простую фокусировочную маску Хартмана  |  Добавлено: 20.01.2015 16:18
Аватара пользователя

Регистрация: 20 июн 2011
Посты: 6617
Vk: VK
Facebook: FB
Google+: Google+

Не в сети

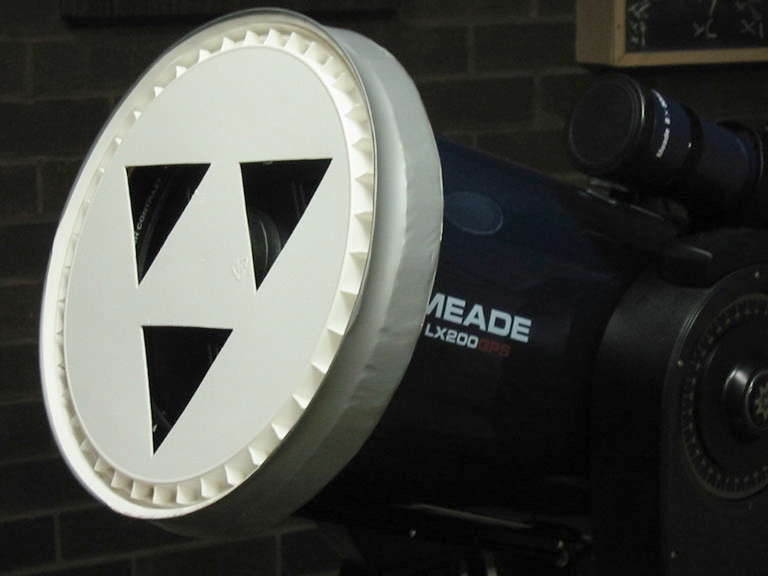

Фокусировочная маска Хартмана представляет собой крышку на трубу телескопа с тремя отверстиями в форме треугольников.
Делаем простую фокусировочную маску Хартмана 20 Январь 2015 16:18 второе
Просмотров: 4040

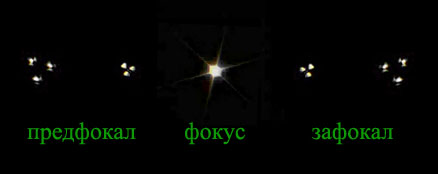

При неправильной фокусирорвке мы будем наблюдать тройное изображение звезды. Расстояние между этими изображениями будет тем меньше, чем ближе положение фокусера к точке фокуса. В положении точной фокусировки три изображения сольются в одно и звезда покажет шесть аккуратных лучиков.
Делаем простую фокусировочную маску Хартмана 20 Январь 2015 16:18 первое
Просмотров: 4040



Игорь Астроскоп
Сообщение  Заголовок сообщения: Re: Делаем простую фокусировочную маску Хартмана  |  Добавлено: 20.01.2015 16:19
Аватара пользователя

Регистрация: 20 июн 2011
Посты: 6617
Vk: VK
Facebook: FB
Google+: Google+

Не в сети
Чтобы самостоятельно изготовить аналогичную маску нам в первую очередь надо знать диаметр объектива нашего телескопа. В моем случае это 130 мм телескоп-рефлектор https://astroscope.com.ua/truba_telesko ... /12179.htm

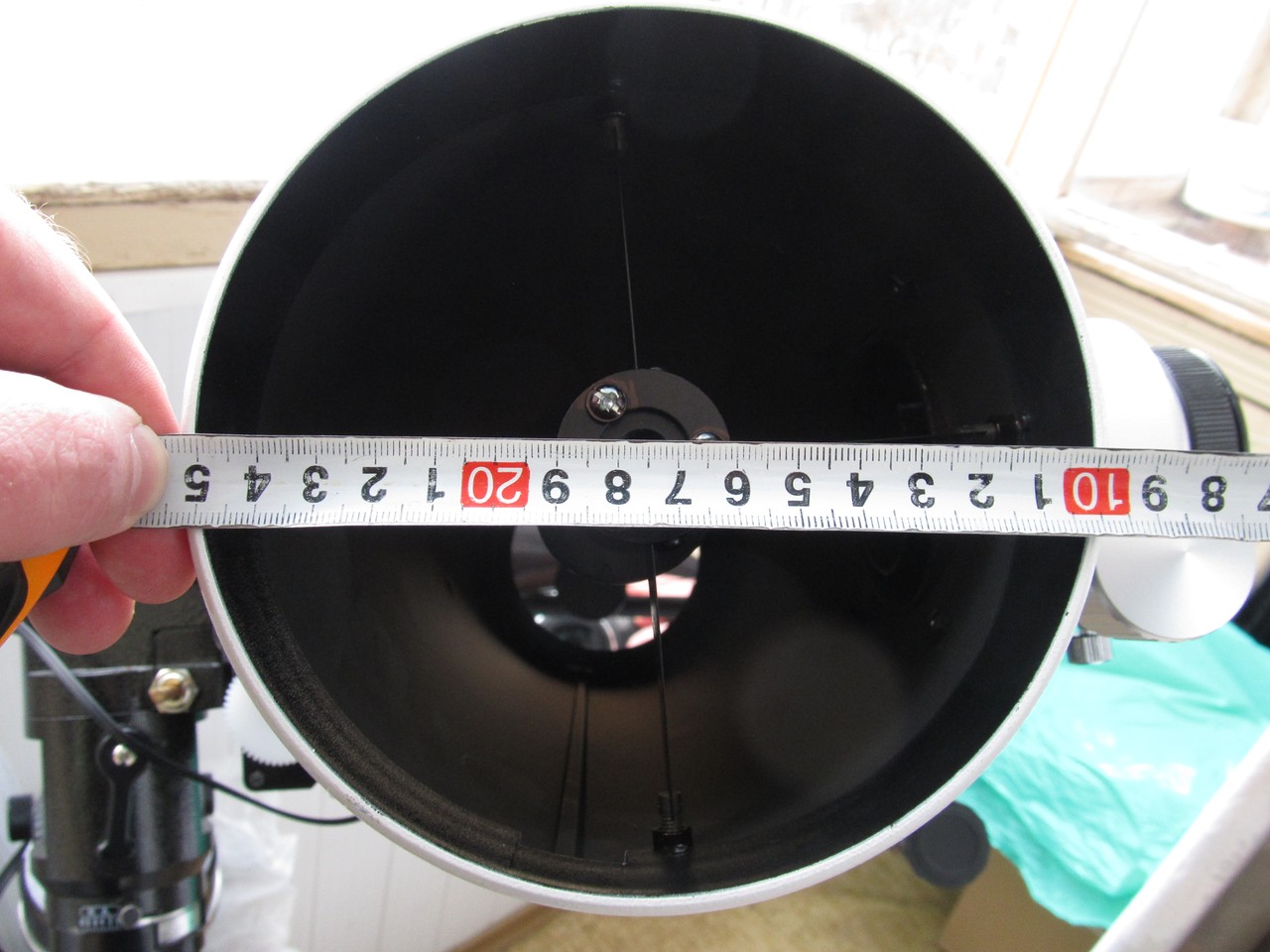

Измеряю внутренний диаметр трубы телескопа — 150 мм
Делаем простую фокусировочную маску Хартмана 20 Январь 2015 16:19 второе
Просмотров: 4040

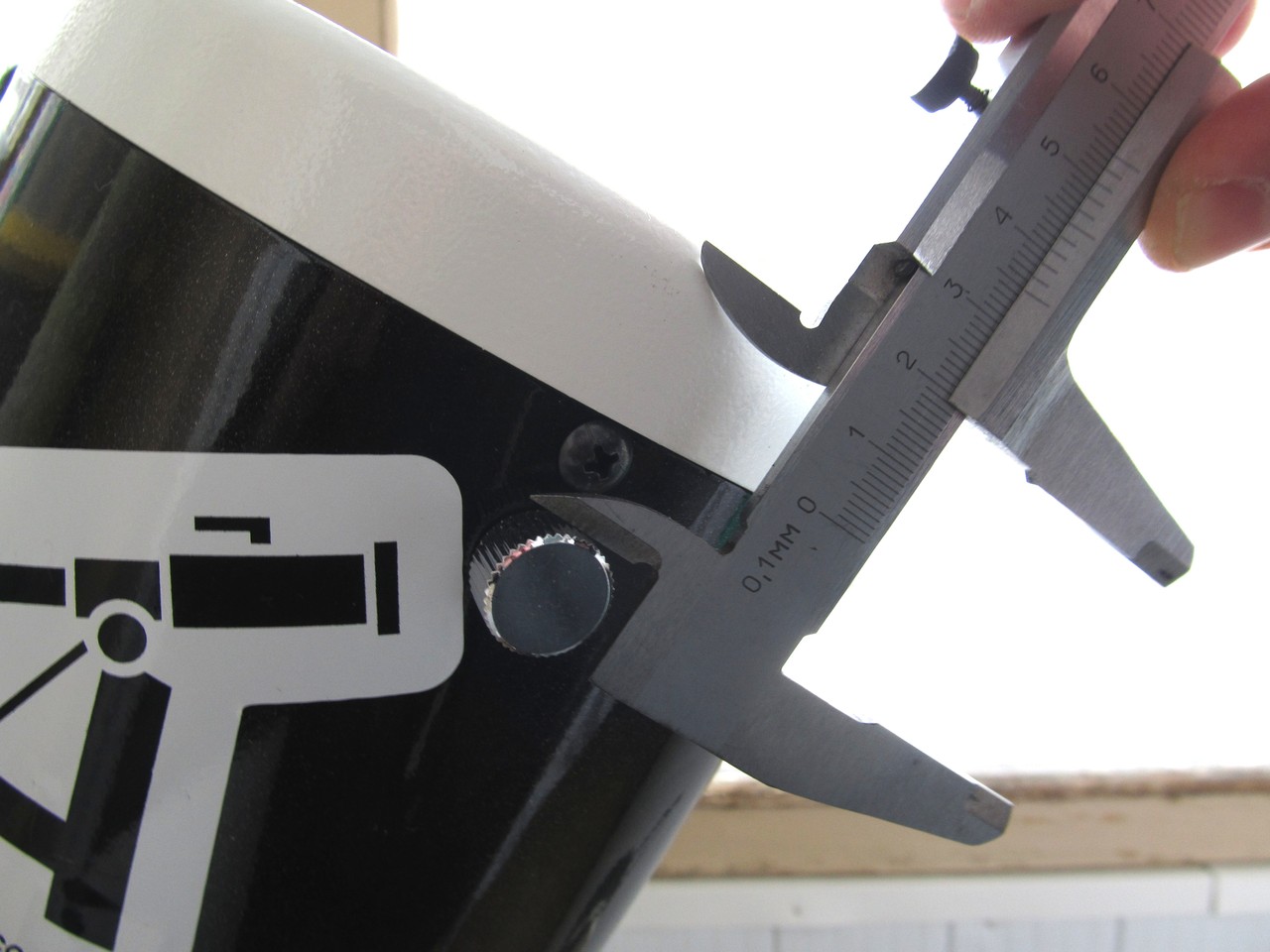

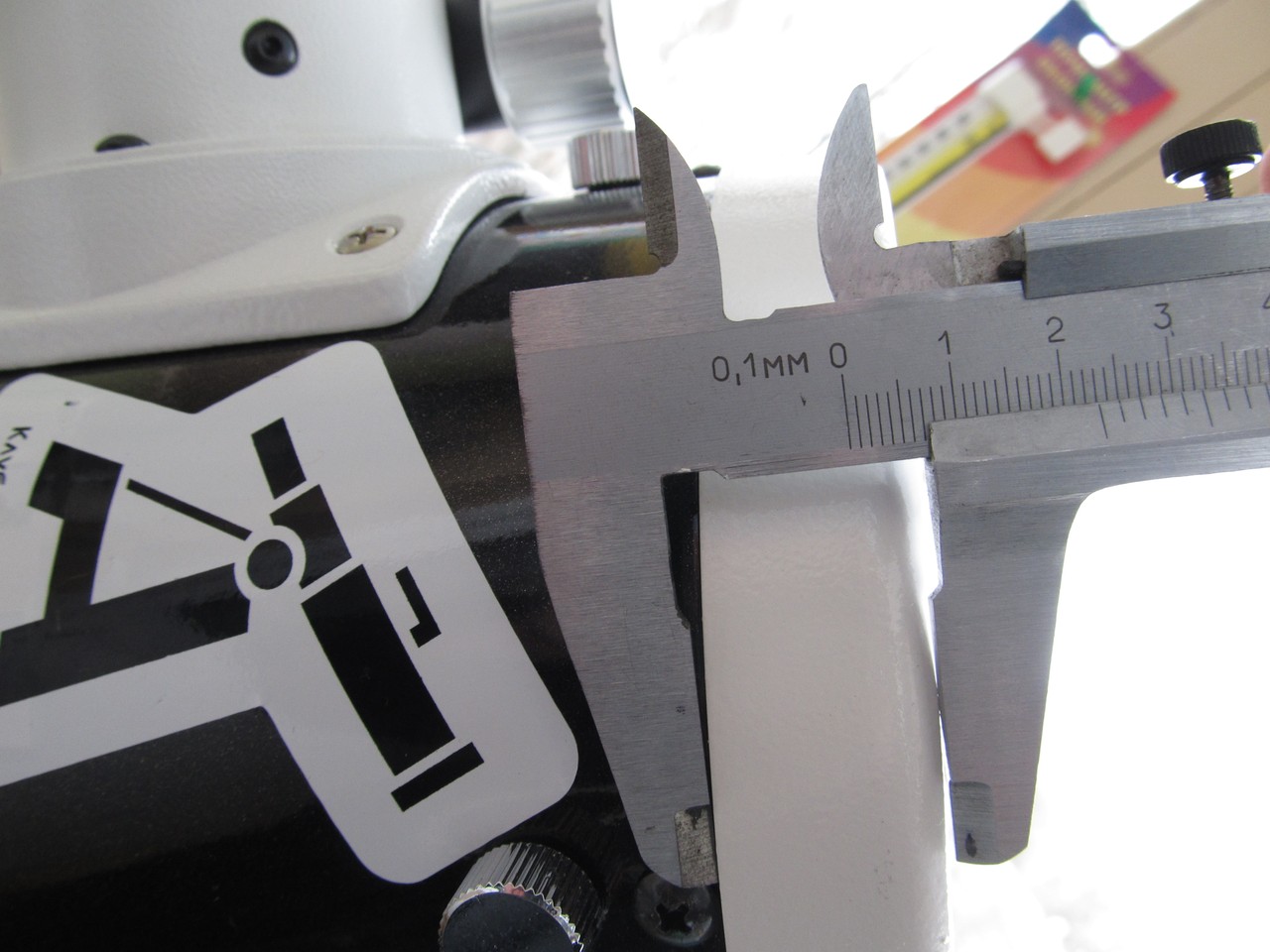

Потом измеряю максимальную толщину переднего фланца трубы — 6 мм
Делаем простую фокусировочную маску Хартмана 20 Январь 2015 16:19 первое
Просмотров: 4040

Таким образом, я вычислю наружный диаметр трубы — 162 мм. Сразу измерить эту величину не получилось, т. к. фланец фигурный.



Игорь Астроскоп
Сообщение  Заголовок сообщения: Re: Делаем простую фокусировочную маску Хартмана  |  Добавлено: 20.01.2015 16:20
Аватара пользователя

Регистрация: 20 июн 2011
Посты: 6617
Vk: VK
Facebook: FB
Google+: Google+

Не в сети

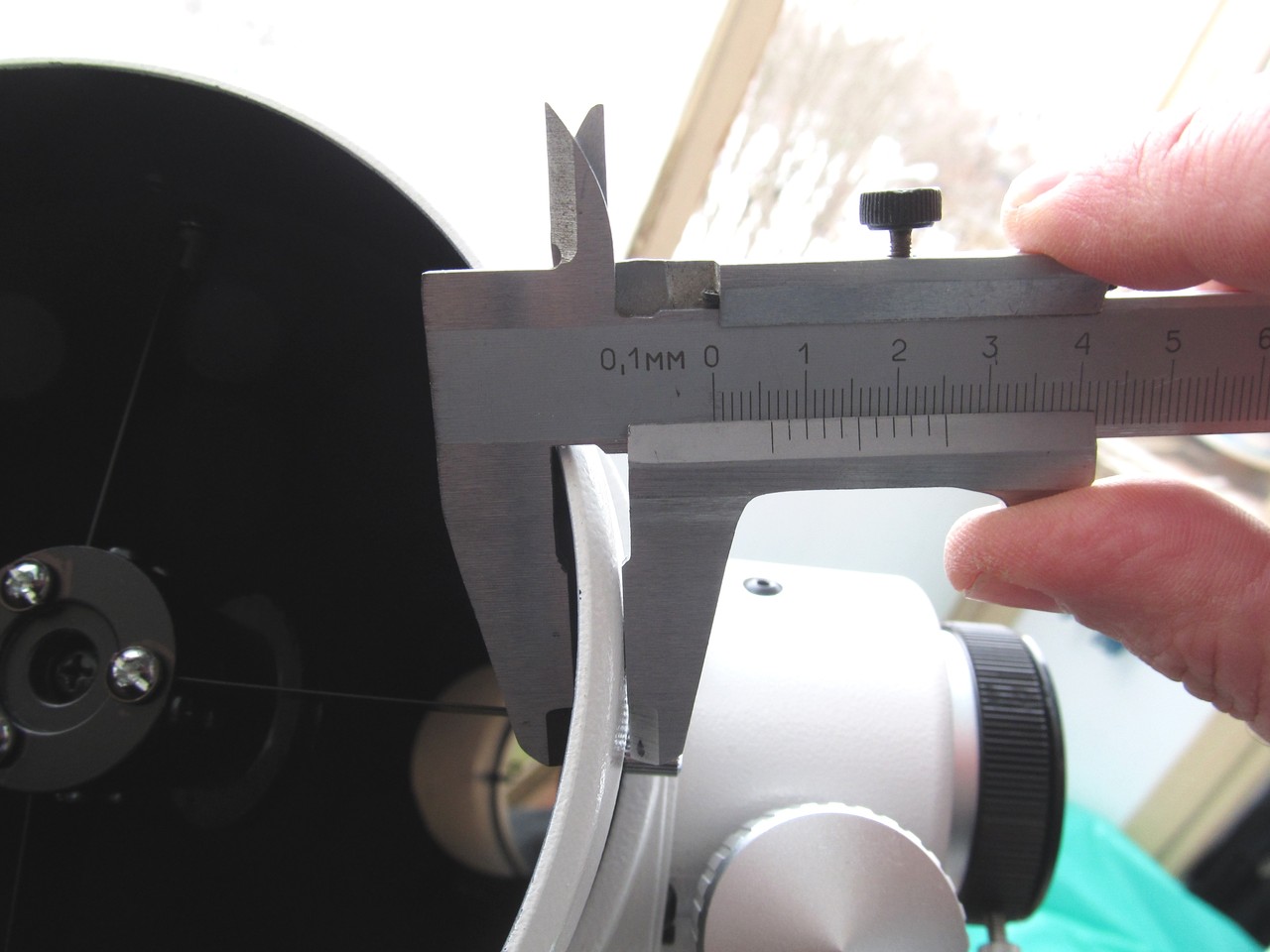

Далее замеряю ширину переднего фланца — 23 мм
Делаем простую фокусировочную маску Хартмана 20 Январь 2015 16:20 второе
Просмотров: 4040

И расстояние до винтов крепления паука вторичного зеркала — 35 мм
Делаем простую фокусировочную маску Хартмана 20 Январь 2015 16:20 первое
Просмотров: 4040

Итак ободок нашей крышки надо сделать не менее 23 мм и не более 35 мм, я выберу ширину ободка в 30 мм.



Игорь Астроскоп
Сообщение  Заголовок сообщения: Re: Делаем простую фокусировочную маску Хартмана  |  Добавлено: 20.01.2015 16:21
Аватара пользователя

Регистрация: 20 июн 2011
Посты: 6617
Vk: VK
Facebook: FB
Google+: Google+

Не в сети
Теперь зная три необходимые величины:
- диаметр объектива (главного зеркала) 130 мм
- наружный диаметр трубы 162 мм
- ширина обода 30 мм
мы приступим к изготовлению маски Хартмана.



Игорь Астроскоп
Сообщение  Заголовок сообщения: Re: Делаем простую фокусировочную маску Хартмана  |  Добавлено: 20.01.2015 16:22
Аватара пользователя

Регистрация: 20 июн 2011
Посты: 6617
Vk: VK
Facebook: FB
Google+: Google+

Не в сети
Для начала сделаем трафарет на листе обычной бумаги.

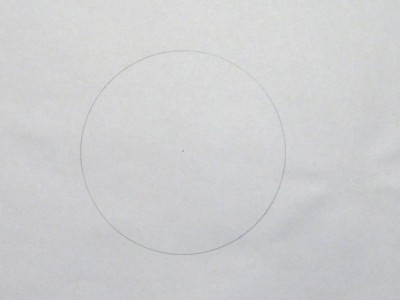

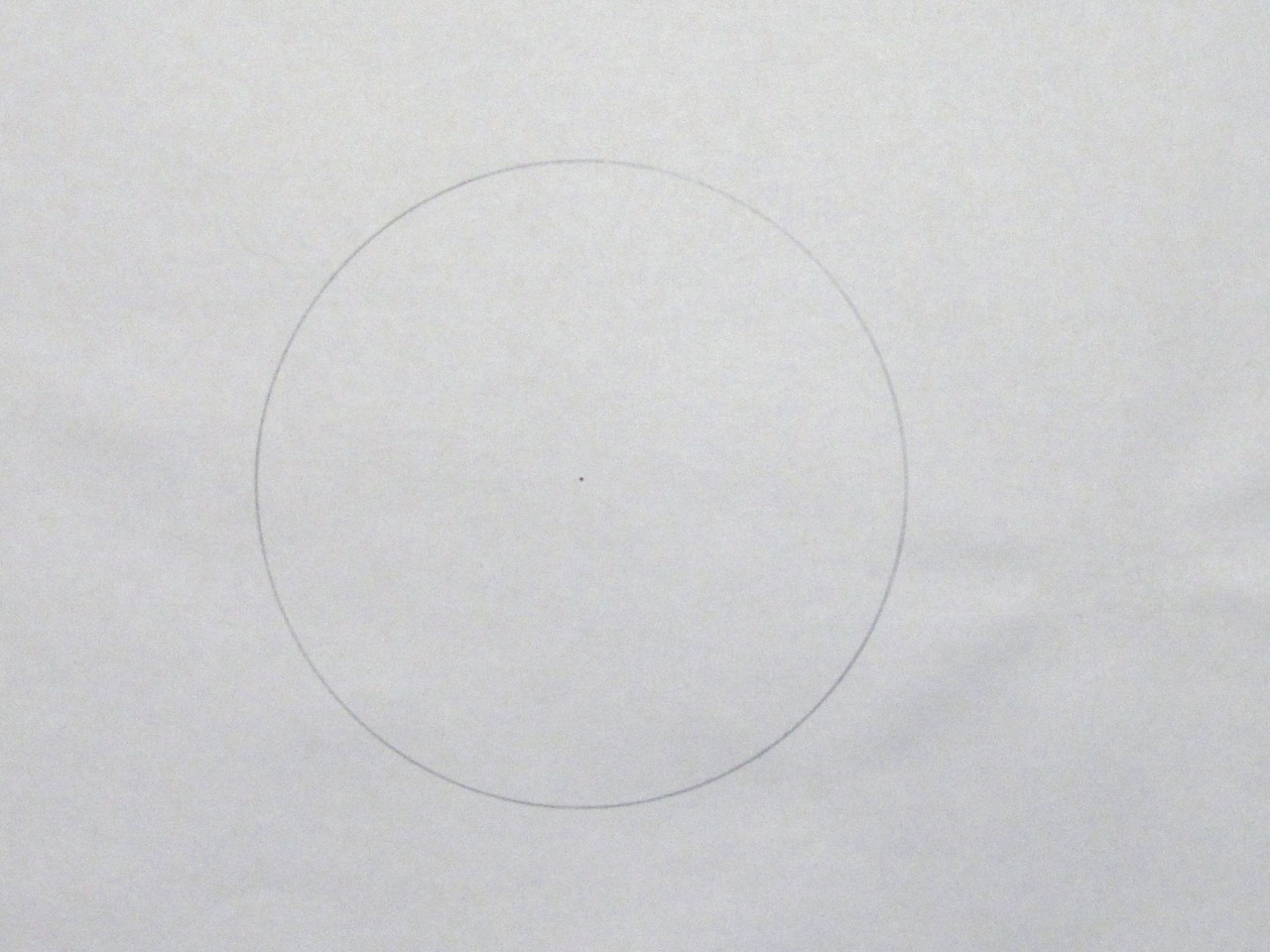

Рисуем циркулем окружность диаметром равным диаметру объектива (главного зеркала) 130 мм.
Делаем простую фокусировочную маску Хартмана 20 Январь 2015 16:22
Просмотров: 4040



Игорь Астроскоп
Сообщение  Заголовок сообщения: Re: Делаем простую фокусировочную маску Хартмана  |  Добавлено: 20.01.2015 16:23
Аватара пользователя

Регистрация: 20 июн 2011
Посты: 6617
Vk: VK
Facebook: FB
Google+: Google+

Не в сети

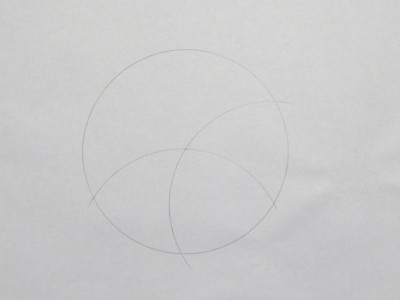

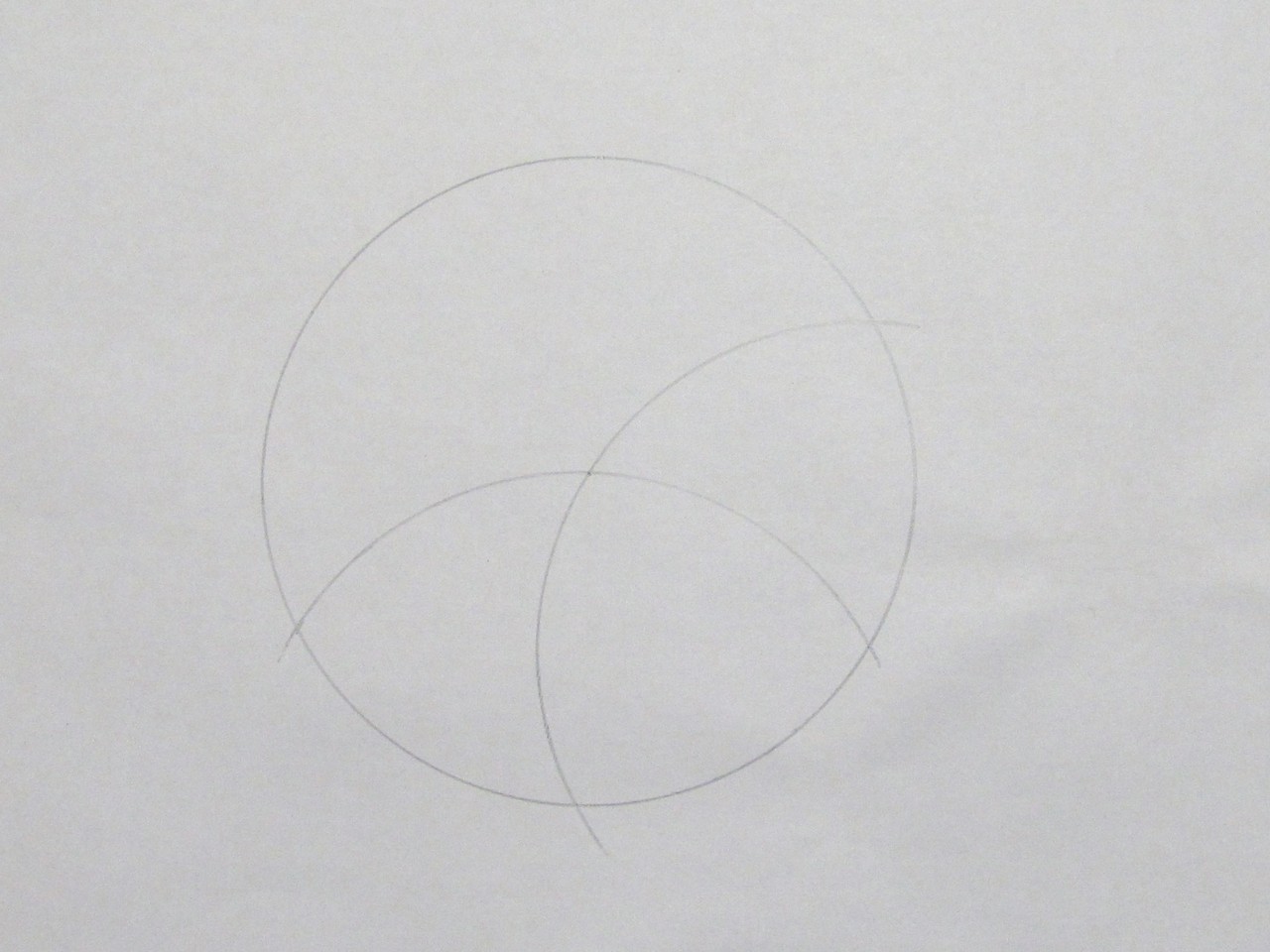

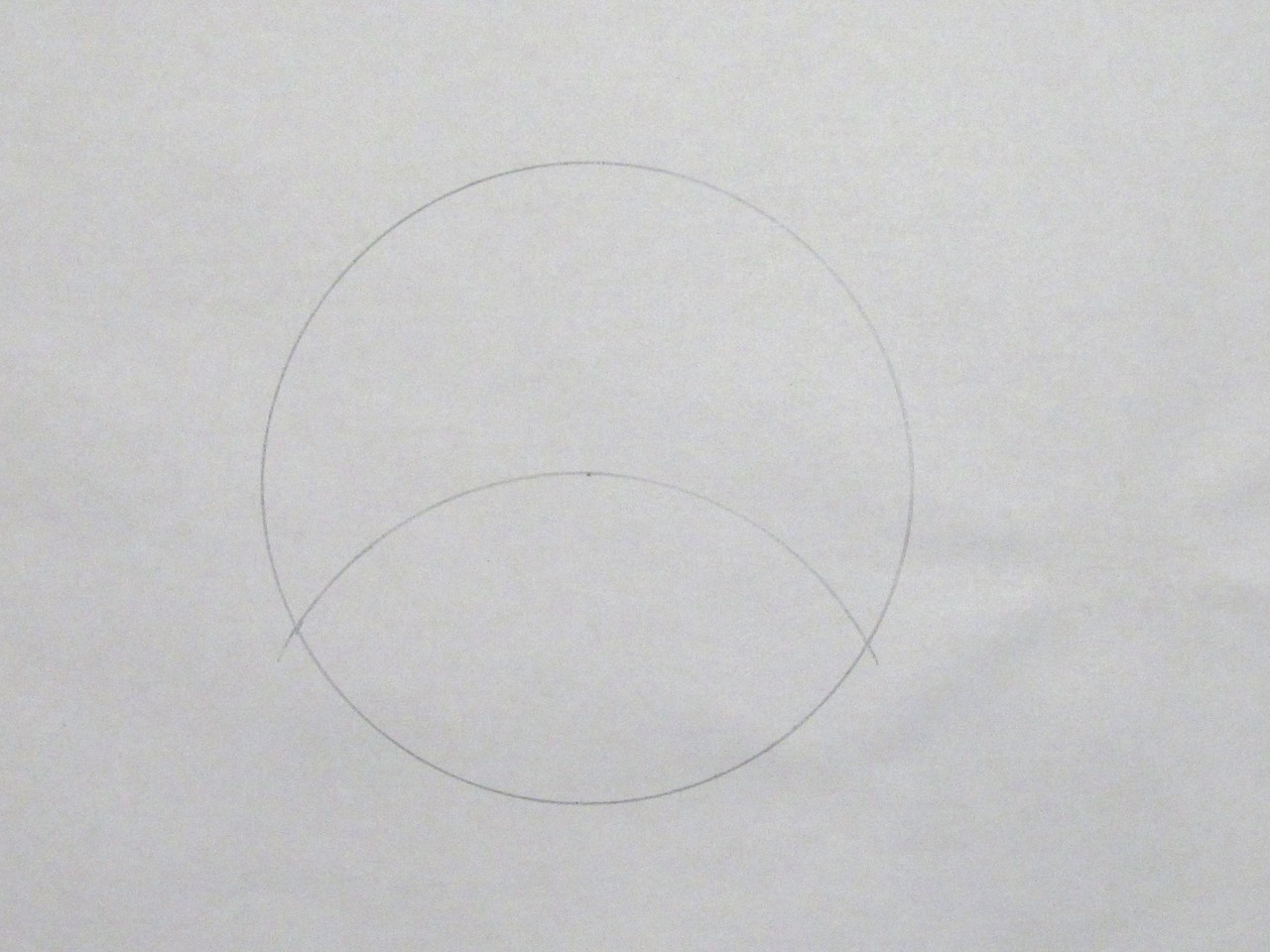

Потом, тем же раскрытием циркуля из любой точки окружности, рисуем дугу до пересечения с окружностью.
Делаем простую фокусировочную маску Хартмана 20 Январь 2015 16:23 второе
Просмотров: 4040

Далее, из точки пересечения дуги и окружности рисуем еще одну дугу тем же раскрытием циркуля.
Делаем простую фокусировочную маску Хартмана 20 Январь 2015 16:23 первое
Просмотров: 4040



Игорь Астроскоп
Сообщение  Заголовок сообщения: Re: Делаем простую фокусировочную маску Хартмана  |  Добавлено: 20.01.2015 16:25
Аватара пользователя

Регистрация: 20 июн 2011
Посты: 6617
Vk: VK
Facebook: FB
Google+: Google+

Не в сети

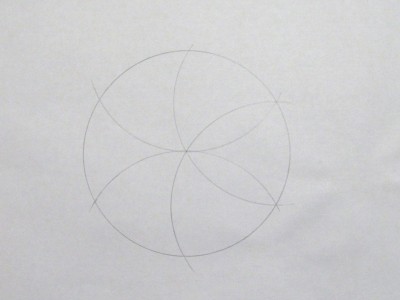

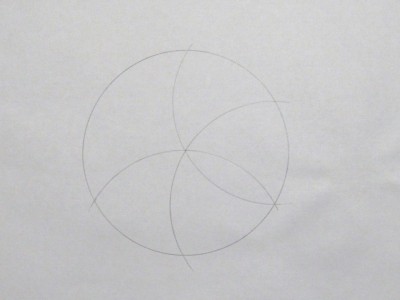

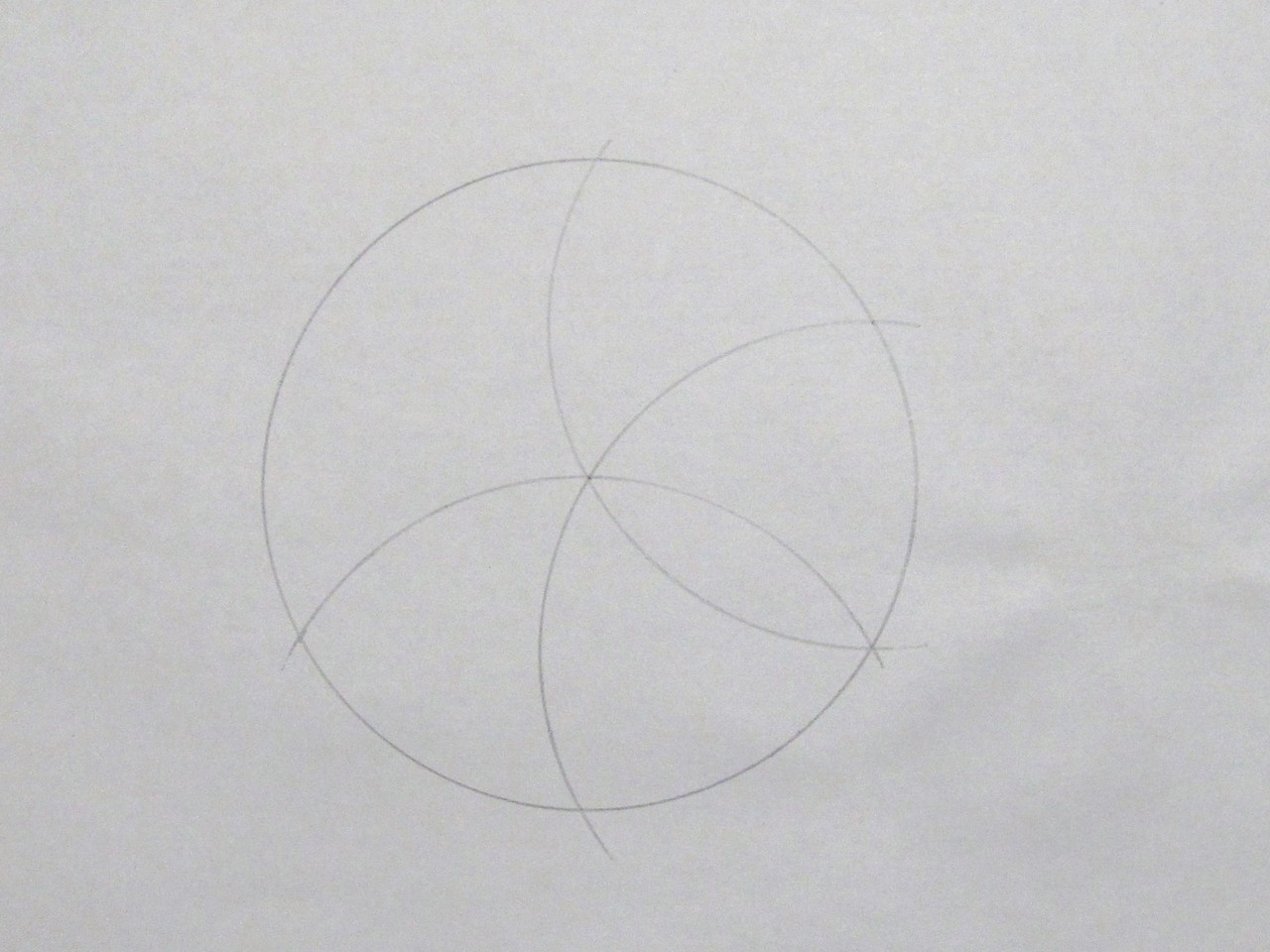

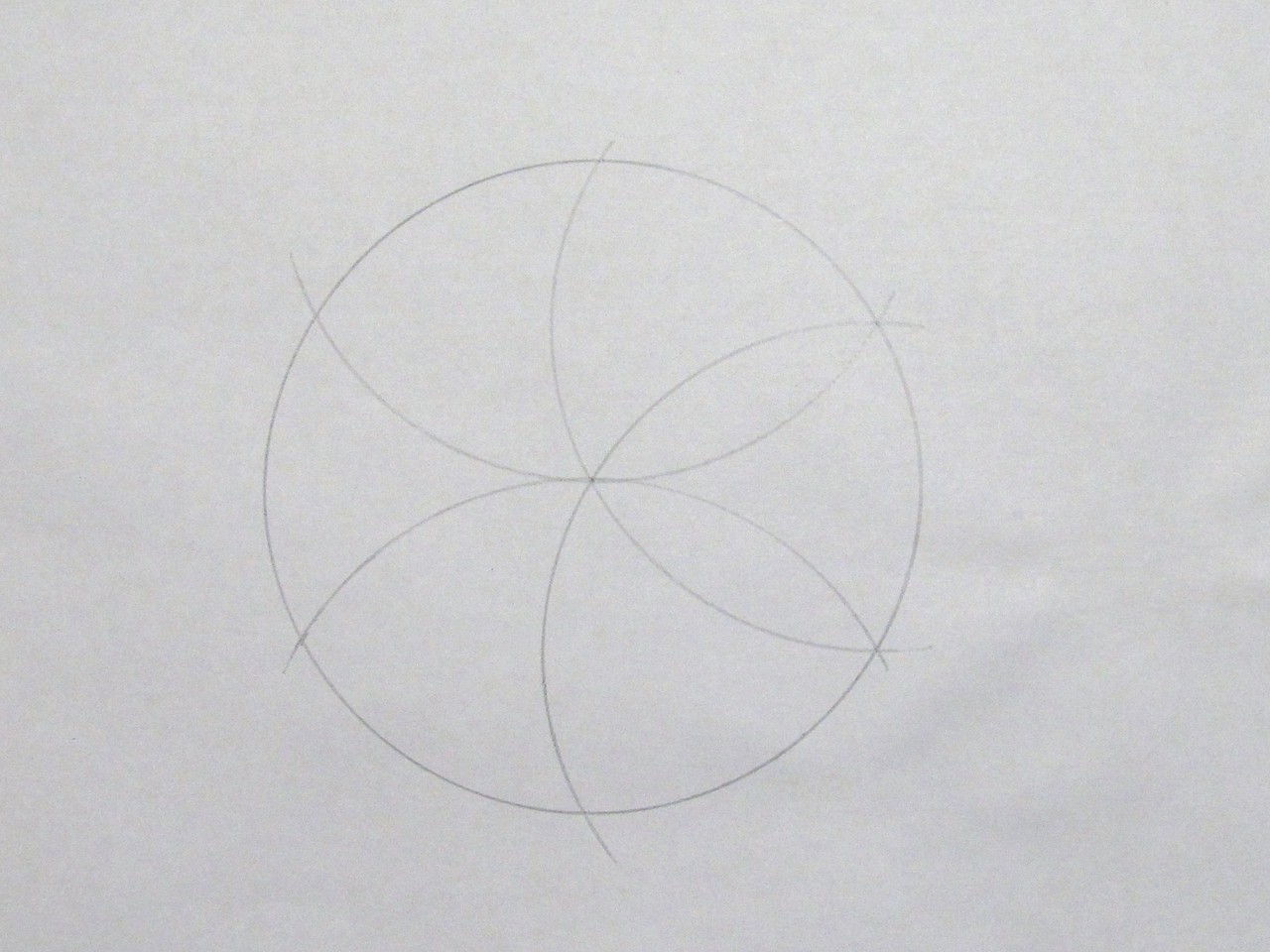

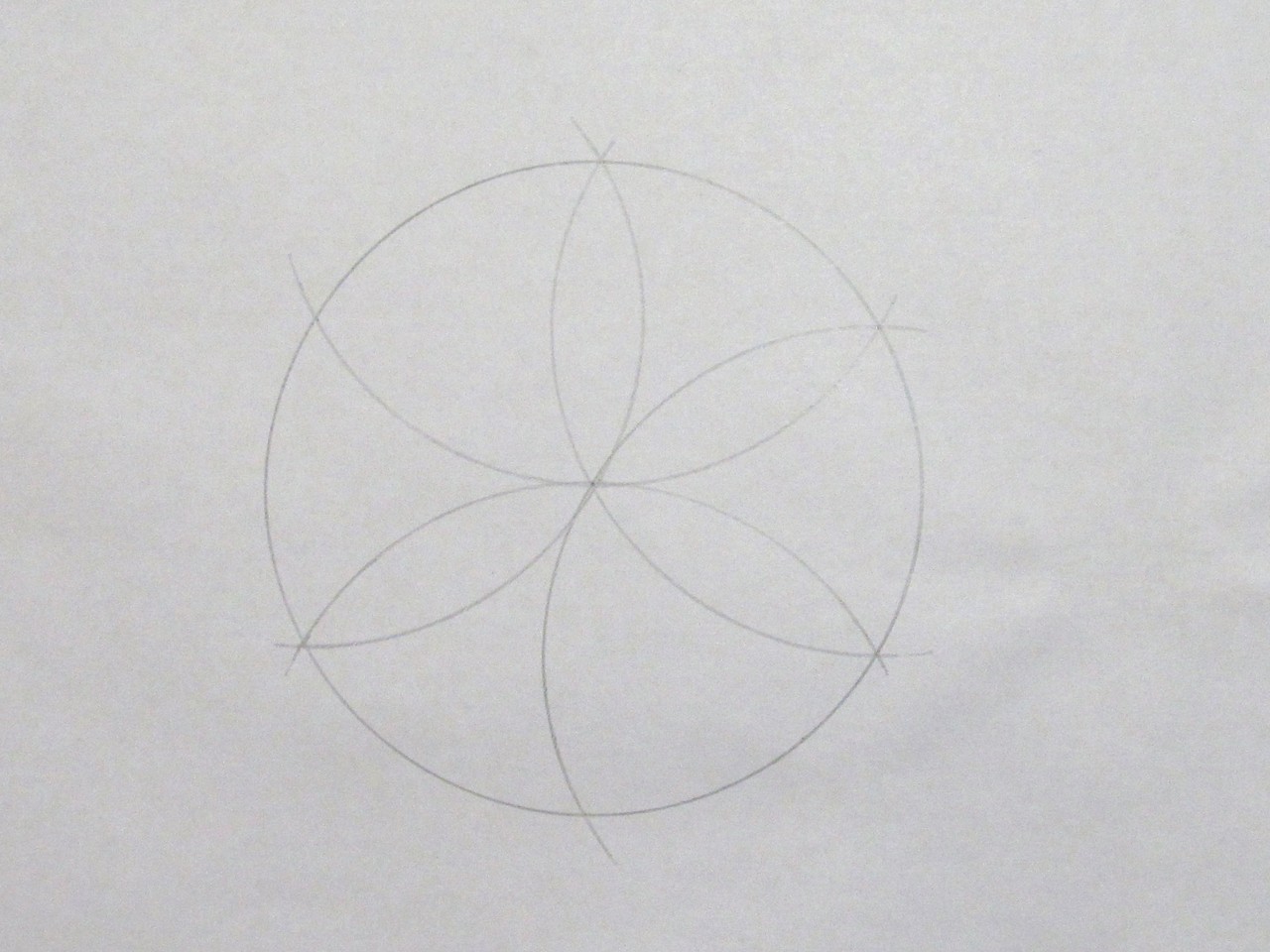

Продолжаем рисовать дуги из каждой точки пересечения.

Делаем простую фокусировочную маску Хартмана 20 Январь 2015 16:25 первое
Просмотров: 4040
Делаем простую фокусировочную маску Хартмана 20 Январь 2015 16:25 второе
Просмотров: 4040

Игорь Астроскоп
Сообщение  Заголовок сообщения: Re: Делаем простую фокусировочную маску Хартмана  |  Добавлено: 20.01.2015 16:26
Аватара пользователя

Регистрация: 20 июн 2011
Посты: 6617
Vk: VK
Facebook: FB
Google+: Google+

Не в сети

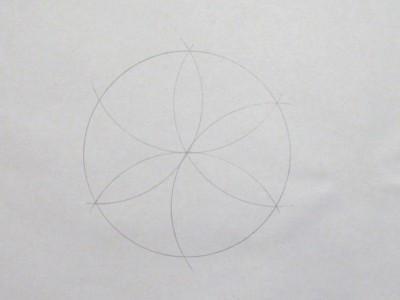

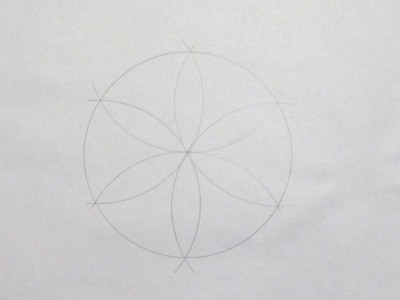

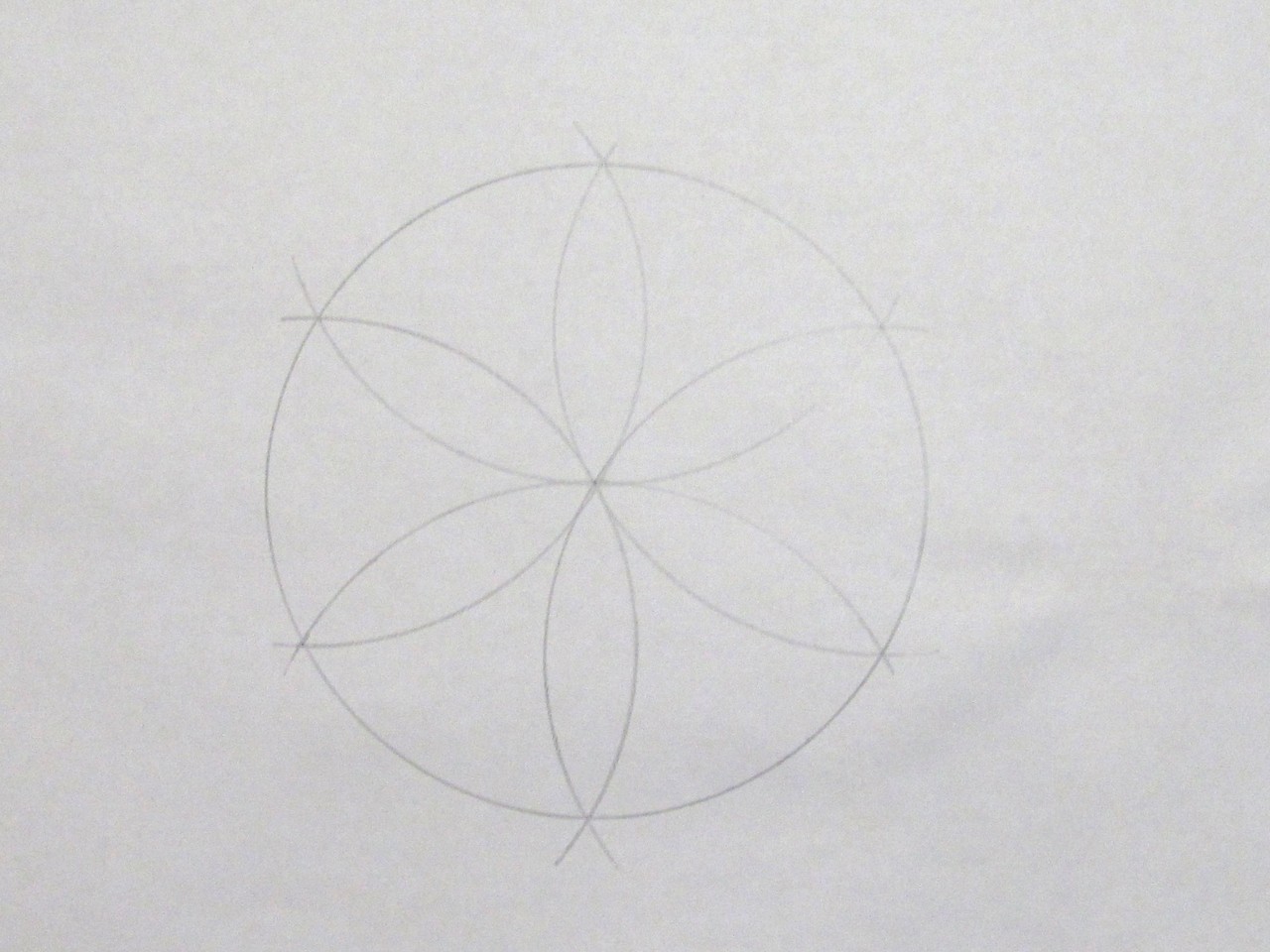

Пока не получим такой красивый шестилепестковый «цветок».

Делаем простую фокусировочную маску Хартмана 20 Январь 2015 16:26 первое
Просмотров: 4040
Делаем простую фокусировочную маску Хартмана 20 Январь 2015 16:26 второе
Просмотров: 4040

Игорь Астроскоп
Сообщение  Заголовок сообщения: Re: Делаем простую фокусировочную маску Хартмана  |  Добавлено: 20.01.2015 16:27
Аватара пользователя

Регистрация: 20 июн 2011
Посты: 6617
Vk: VK
Facebook: FB
Google+: Google+

Не в сети

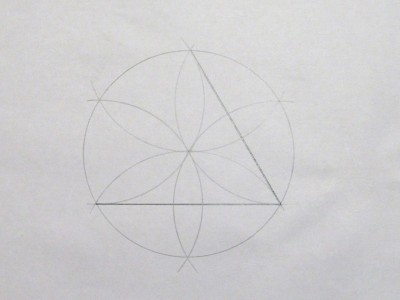

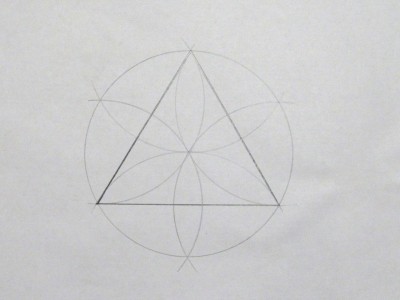

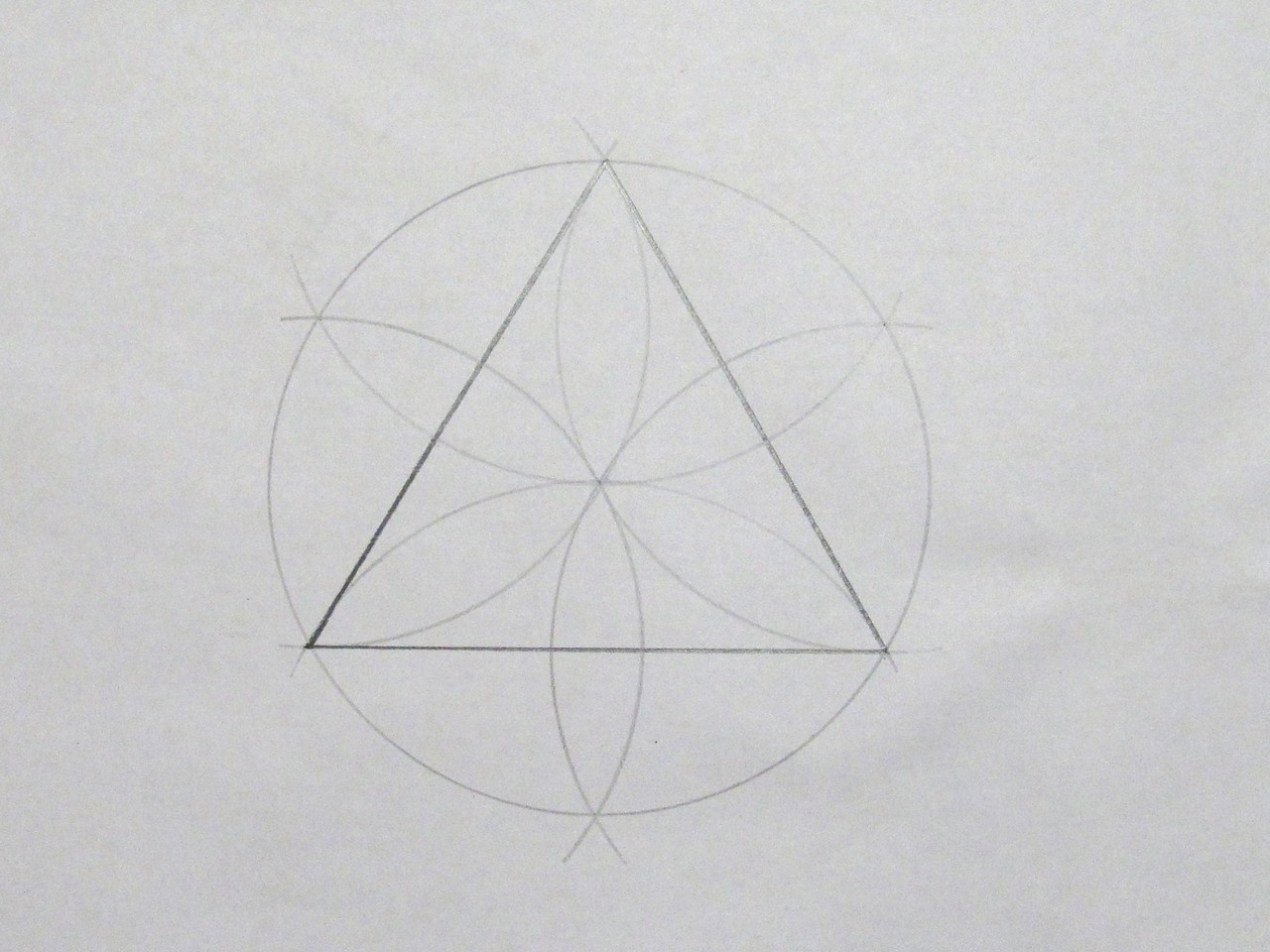

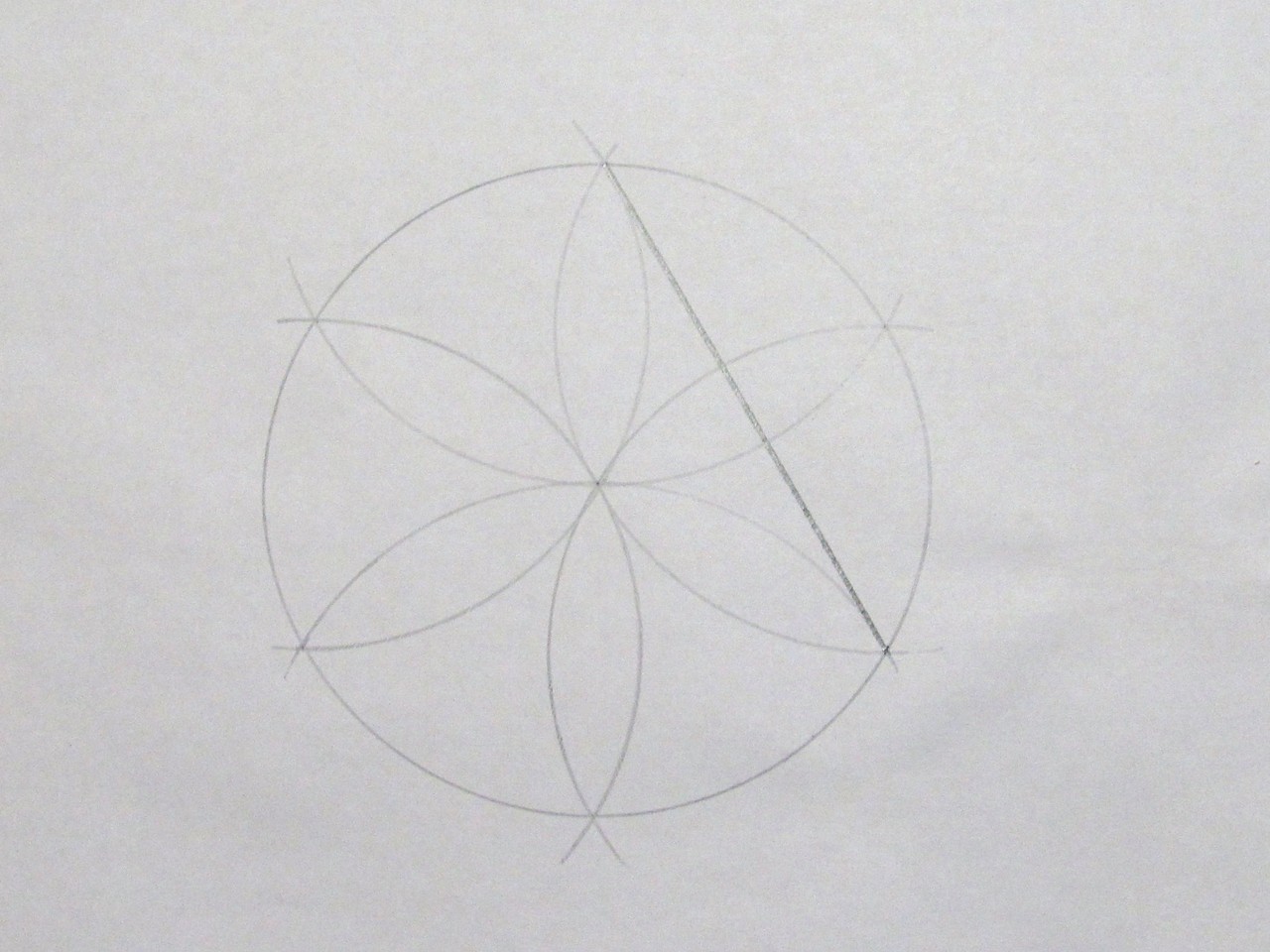

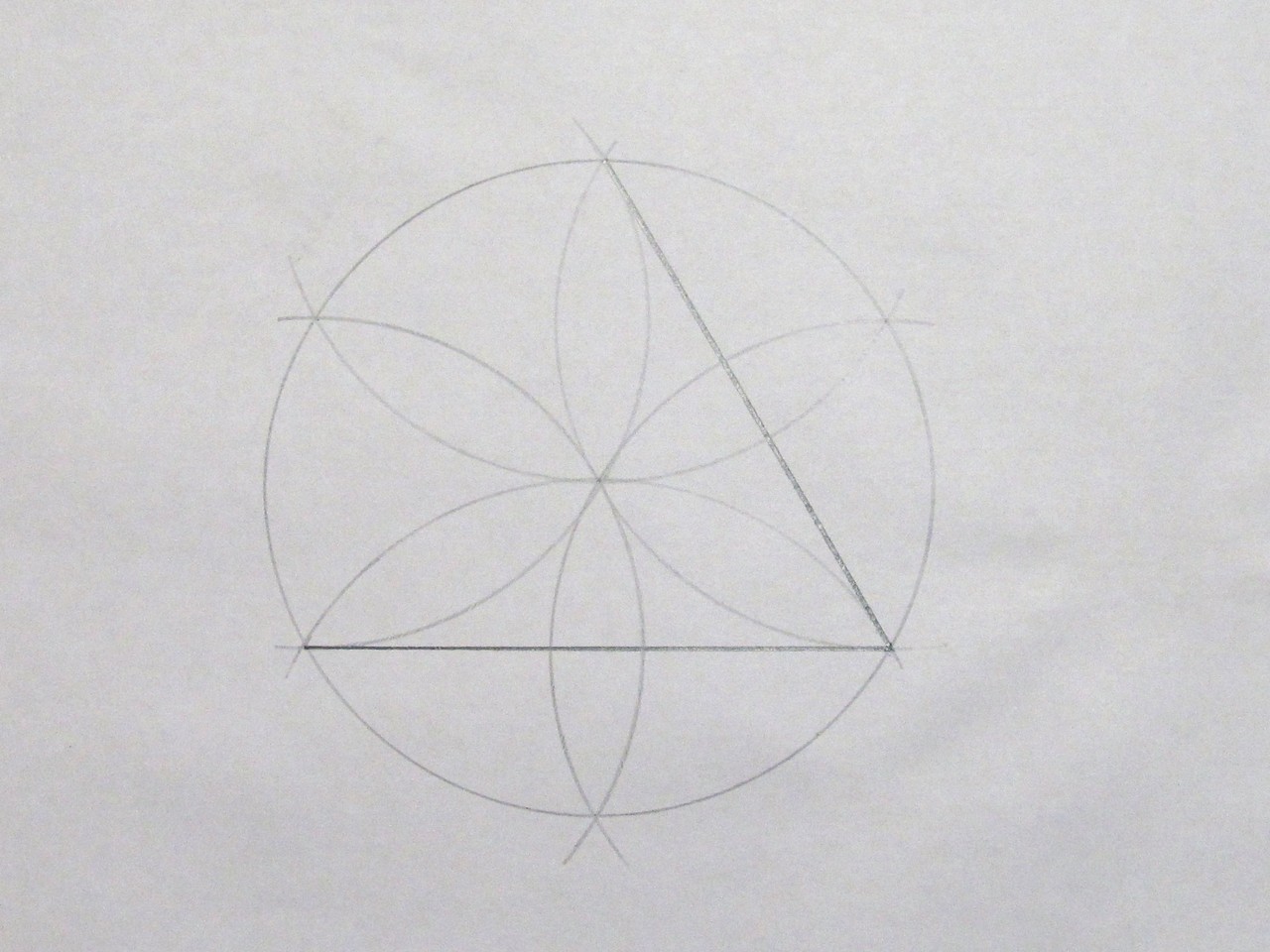

Теперь соединим отрезками концы трех не соприкасающихся «лепестков» — получим большой равносторонний треугольник, вписанный в окружность объектива (главного зеркала).

Делаем простую фокусировочную маску Хартмана 20 Январь 2015 16:27 первое
Просмотров: 4040
Делаем простую фокусировочную маску Хартмана 20 Январь 2015 16:27 второе
Просмотров: 4040
Делаем простую фокусировочную маску Хартмана 20 Январь 2015 16:27 третье
Просмотров: 4040
