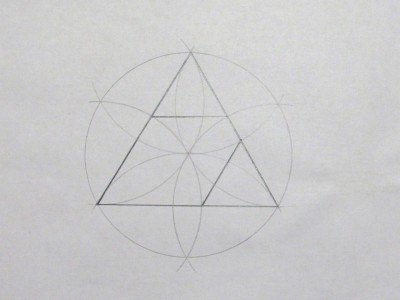

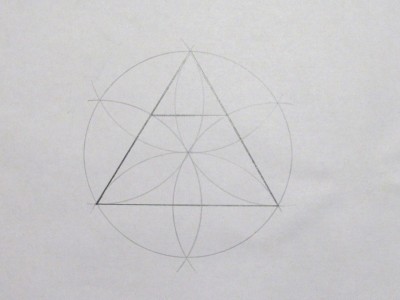

Далее соединяем отрезками точки пересечения свободных «лепестков» со сторонами большого треугольника
Делаем простую фокусировочную маску Хартмана 20 Январь 2015 16:42 третье
Просмотров: 2582

Делаем простую фокусировочную маску Хартмана 20 Январь 2015 16:42 второе
Просмотров: 2582

Делаем простую фокусировочную маску Хартмана 20 Январь 2015 16:42 первое
Просмотров: 2582

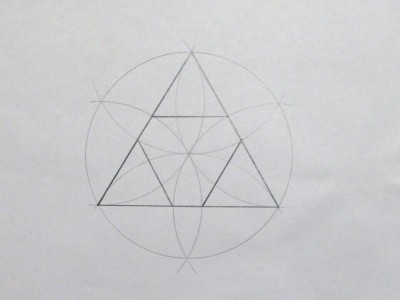

Получим три маленьких равносторонних треугольника.


_________________
Мои астрофотографии


Игорь Астроскоп
Сообщение  Заголовок сообщения: Re: Делаем простую фокусировочную маску Хартмана  |  Добавлено: 20.01.2015 16:43
Аватара пользователя

Регистрация: 20 июн 2011
Посты: 6966
Vk: VK
Facebook: FB
Google+: Google+

Не в сети

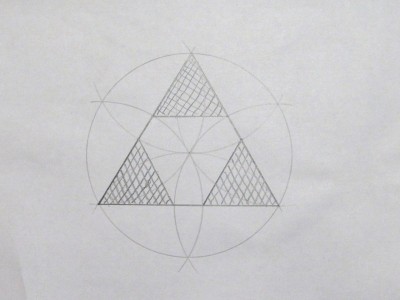

Именно эти треугольники мы в дальнейшем вырежем на нашей фокусировочной маске.
Делаем простую фокусировочную маску Хартмана 20 Январь 2015 16:43
Просмотров: 2582


_________________
Мои астрофотографии


Игорь Астроскоп
Сообщение  Заголовок сообщения: Re: Делаем простую фокусировочную маску Хартмана  |  Добавлено: 20.01.2015 16:44
Аватара пользователя

Регистрация: 20 июн 2011
Посты: 6966
Vk: VK
Facebook: FB
Google+: Google+

Не в сети

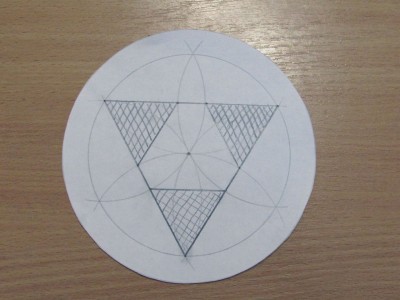

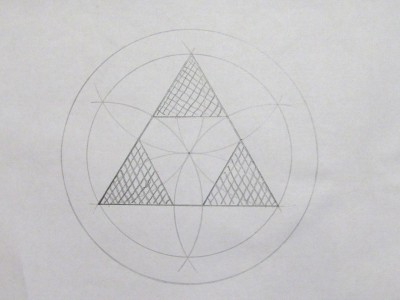

Далее циркулем нарисуем окружность диаметром равным наружному диаметру нашей трубы 162 мм.
Делаем простую фокусировочную маску Хартмана 20 Январь 2015 16:44 второе
Просмотров: 2582

И вырежем по этой окружности круг и наш трафарет готов.
Делаем простую фокусировочную маску Хартмана 20 Январь 2015 16:44 первое
Просмотров: 2582

Отложим его на время и приступим к изготовлению крышки.


_________________
Мои астрофотографии


Игорь Астроскоп
Сообщение  Заголовок сообщения: Re: Делаем простую фокусировочную маску Хартмана  |  Добавлено: 20.01.2015 16:45
Аватара пользователя

Регистрация: 20 июн 2011
Посты: 6966
Vk: VK
Facebook: FB
Google+: Google+

Не в сети

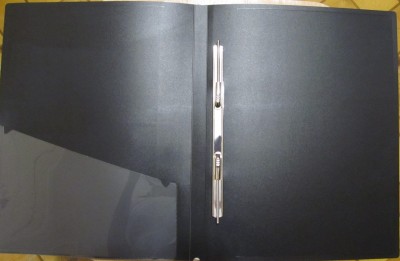

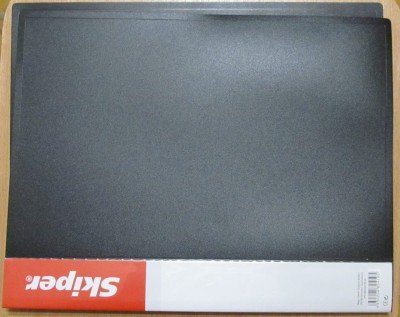

Для крышки я присмотрел обычную канцелярскую принадлежность — пластиковую папку-скоросшиватель за 25 грн.
Делаем простую фокусировочную маску Хартмана 20 Январь 2015 16:45 второе
Просмотров: 2582

Делаем простую фокусировочную маску Хартмана 20 Январь 2015 16:45 первое
Просмотров: 2582


_________________
Мои астрофотографии


Игорь Астроскоп
Сообщение  Заголовок сообщения: Re: Делаем простую фокусировочную маску Хартмана  |  Добавлено: 20.01.2015 16:47
Аватара пользователя

Регистрация: 20 июн 2011
Посты: 6966
Vk: VK
Facebook: FB
Google+: Google+

Не в сети

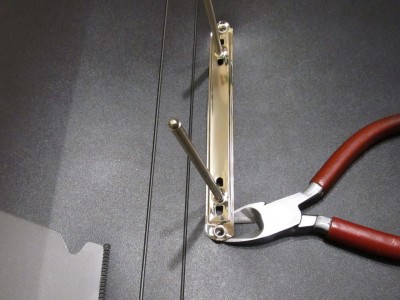

Сначала удалим механизм скоросшивателя
Делаем простую фокусировочную маску Хартмана 20 Январь 2015 16:47 третье
Просмотров: 2582

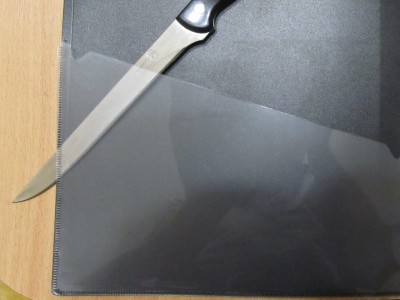

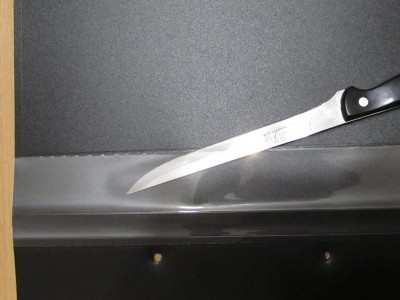

Затем обрежем внутренний и внешний прозрачные кармашки.
Делаем простую фокусировочную маску Хартмана 20 Январь 2015 16:47 второе
Просмотров: 2582

Делаем простую фокусировочную маску Хартмана 20 Январь 2015 16:47 первое
Просмотров: 2582


_________________
Мои астрофотографии


Игорь Астроскоп
Сообщение  Заголовок сообщения: Re: Делаем простую фокусировочную маску Хартмана  |  Добавлено: 20.01.2015 17:01
Аватара пользователя

Регистрация: 20 июн 2011
Посты: 6966
Vk: VK
Facebook: FB
Google+: Google+

Не в сети

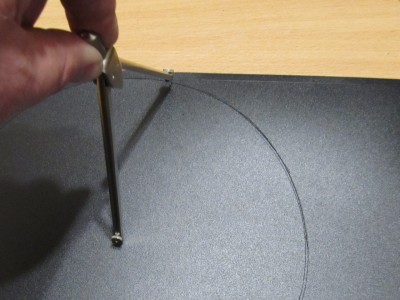

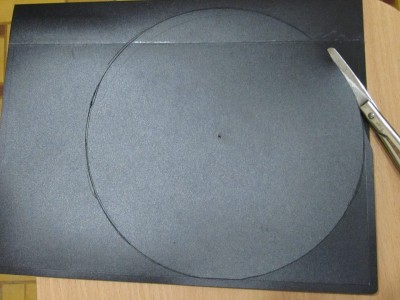

Циркулем (с двумя иголками) процарапываем и вырезаем круг диаметром равным наружному диаметру трубы плюс двойная ширина обода (162 + 2*30 = 222 мм)
Делаем простую фокусировочную маску Хартмана 20 Январь 2015 17:01 второе
Просмотров: 2580

Делаем простую фокусировочную маску Хартмана 20 Январь 2015 17:01 первое
Просмотров: 2580


_________________
Мои астрофотографии


Игорь Астроскоп
Сообщение  Заголовок сообщения: Re: Делаем простую фокусировочную маску Хартмана  |  Добавлено: 20.01.2015 17:02
Аватара пользователя

Регистрация: 20 июн 2011
Посты: 6966
Vk: VK
Facebook: FB
Google+: Google+

Не в сети

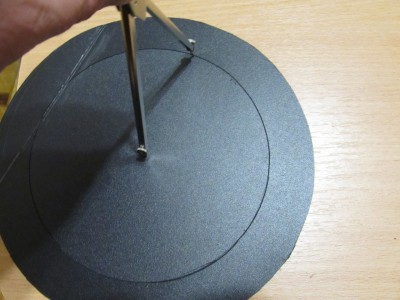

В этом круге процарапываем окружность диаметром равным наружному диаметру трубы 162 мм
Делаем простую фокусировочную маску Хартмана 20 Январь 2015 17:02
Просмотров: 2580


_________________
Мои астрофотографии


Игорь Астроскоп
Сообщение  Заголовок сообщения: Re: Делаем простую фокусировочную маску Хартмана  |  Добавлено: 20.01.2015 17:20
Аватара пользователя

Регистрация: 20 июн 2011
Посты: 6966
Vk: VK
Facebook: FB
Google+: Google+

Не в сети

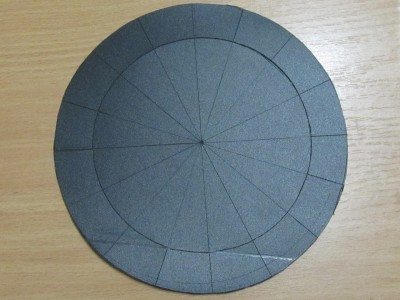

Далее с помощью треугольника делаем разметку обода на 16 секторов
Делаем простую фокусировочную маску Хартмана 20 Январь 2015 17:20 второе
Просмотров: 2574

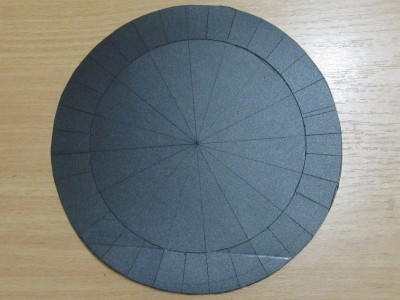

Затем каждого сектора еще пополам
Делаем простую фокусировочную маску Хартмана 20 Январь 2015 17:20 первое
Просмотров: 2574


_________________
Мои астрофотографии


Игорь Астроскоп
Сообщение  Заголовок сообщения: Re: Делаем простую фокусировочную маску Хартмана  |  Добавлено: 20.01.2015 17:23
Аватара пользователя

Регистрация: 20 июн 2011
Посты: 6966
Vk: VK
Facebook: FB
Google+: Google+

Не в сети

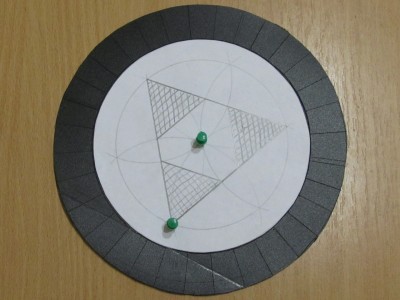

Теперь накладываем наш трафарет на крышку и с помощью шила накалываем-намечаем углы маленьких треугольников.
Делаем простую фокусировочную маску Хартмана 20 Январь 2015 17:23 второе
Просмотров: 2574

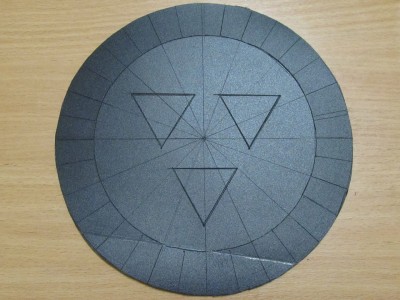

Размечаем треугольники уже непосредственно на крышке.
Делаем простую фокусировочную маску Хартмана 20 Январь 2015 17:23 первое
Просмотров: 2574


_________________
Мои астрофотографии


Игорь Астроскоп
Сообщение  Заголовок сообщения: Re: Делаем простую фокусировочную маску Хартмана  |  Добавлено: 20.01.2015 17:24
Аватара пользователя

Регистрация: 20 июн 2011
Посты: 6966
Vk: VK
Facebook: FB
Google+: Google+

Не в сети

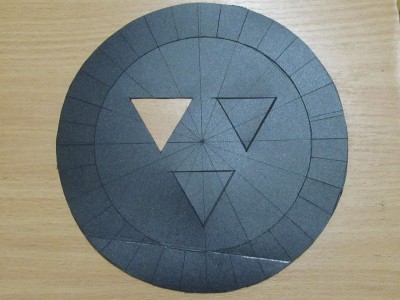

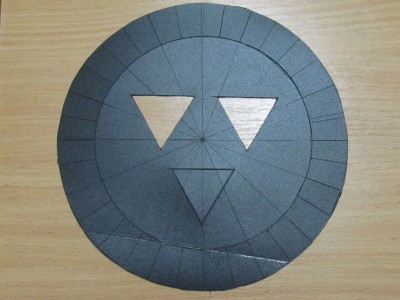

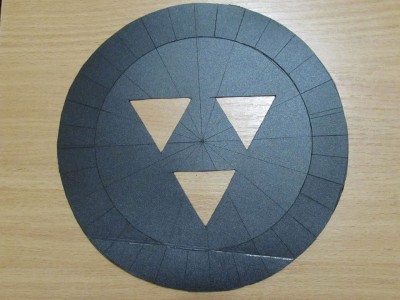

Поочередно вырезаем три отмеченных треугольника.
Делаем простую фокусировочную маску Хартмана 20 Январь 2015 17:24 третье
Просмотров: 2574

Делаем простую фокусировочную маску Хартмана 20 Январь 2015 17:24 второе
Просмотров: 2574

Делаем простую фокусировочную маску Хартмана 20 Январь 2015 17:24 первое
Просмотров: 2574
