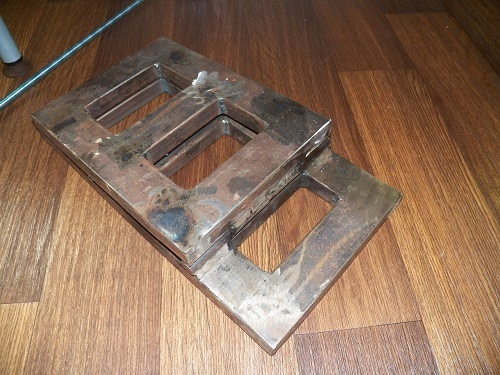

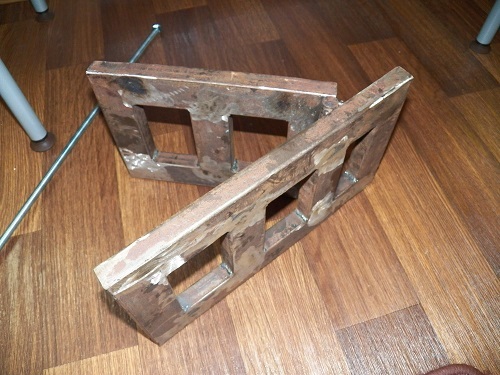

Решил попробовать самостоятельно изготовить клин для ШК10" Варил с квадратной трубы 50х25х3мм полуавтоматом- ![Попытка изготовления экваториального клина. 26 Март 2015 17:25 пятое Попытка изготовления экваториального клина. 26 Март 2015 17:25 пятое](./download/file.php?id=3959&t=1&sid=5dc7717c5131b692969386e0144b1ef1) Просмотров: 4001
![Попытка изготовления экваториального клина. 26 Март 2015 17:25 четвертое Попытка изготовления экваториального клина. 26 Март 2015 17:25 четвертое](./download/file.php?id=3960&t=1&sid=5dc7717c5131b692969386e0144b1ef1) Просмотров: 4001

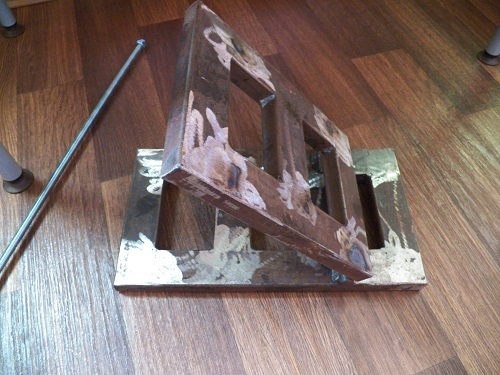

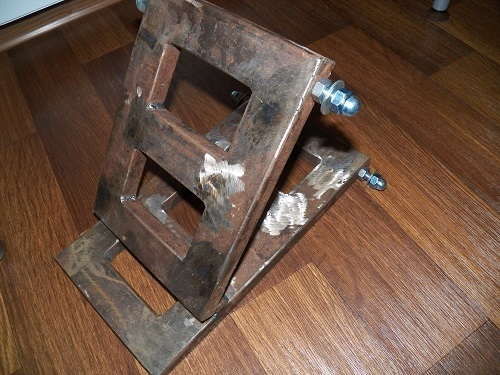

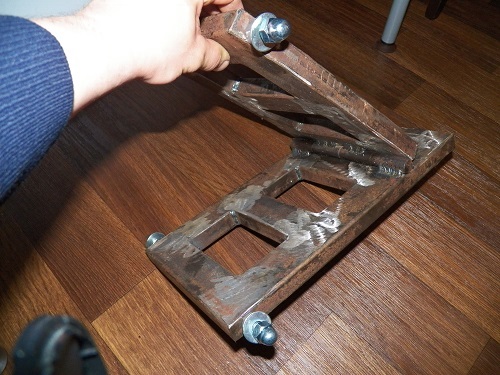

Было вварено 2 мощных петли для возможности подъёма клина вверх и вниз для определённого угла наклона ![Попытка изготовления экваториального клина. 26 Март 2015 17:25 третье Попытка изготовления экваториального клина. 26 Март 2015 17:25 третье](./download/file.php?id=3961&t=1&sid=5dc7717c5131b692969386e0144b1ef1) Просмотров: 4001

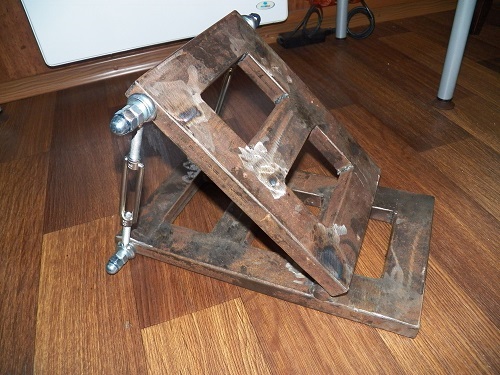

Далее через трубу насквозь по всей длинне были просверлины отверствия и просунуты шпильки диаметром 12мм. ![Попытка изготовления экваториального клина. 26 Март 2015 17:25 второе Попытка изготовления экваториального клина. 26 Март 2015 17:25 второе](./download/file.php?id=3962&t=1&sid=5dc7717c5131b692969386e0144b1ef1) Просмотров: 4001
![Попытка изготовления экваториального клина. 26 Март 2015 17:25 первое Попытка изготовления экваториального клина. 26 Март 2015 17:25 первое](./download/file.php?id=3963&t=1&sid=5dc7717c5131b692969386e0144b1ef1) Просмотров: 4001
Дальше будет...
_________________ Ньютон Arsenal-GSO 150/750 на вилке Meade LX3 с клином .
|
|
|
|
|
Валера Леванда
|
|
Регистрация: 18 ноя 2014 Посты: 1275 Откуда: Харьков
Facebook:
Google+:
|

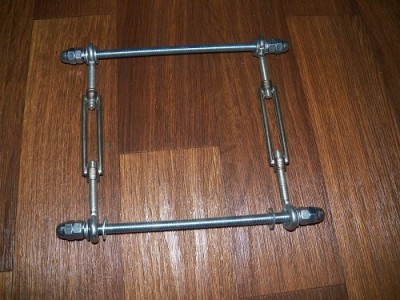

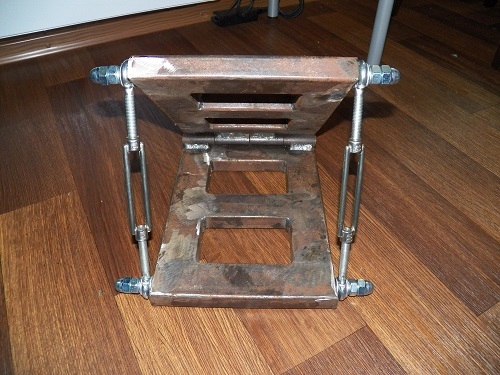

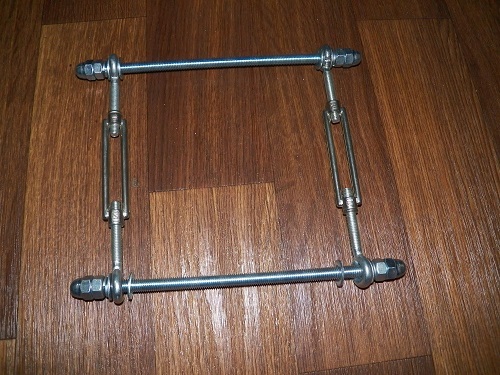

После были куплены натяжки для тросов /для постоянного рабочего веса 190кг\ на одну ,покупались с круглыми ушами ,чтоб одеть на торчащие заранее вставленные шпильки- ![Попытка изготовления экваториального клина. 26 Март 2015 17:33 третье Попытка изготовления экваториального клина. 26 Март 2015 17:33 третье](./download/file.php?id=3964&t=1&sid=5dc7717c5131b692969386e0144b1ef1) Просмотров: 4000
![Попытка изготовления экваториального клина. 26 Март 2015 17:33 второе Попытка изготовления экваториального клина. 26 Март 2015 17:33 второе](./download/file.php?id=3965&t=1&sid=5dc7717c5131b692969386e0144b1ef1) Просмотров: 4000
![Попытка изготовления экваториального клина. 26 Март 2015 17:33 первое Попытка изготовления экваториального клина. 26 Март 2015 17:33 первое](./download/file.php?id=3966&t=1&sid=5dc7717c5131b692969386e0144b1ef1) Просмотров: 4000
Вращая крепления для натяжки троса регулируется наклон клина от 50 градусов с запасом в обе стороны. Сегодня всё посверленно под крепление дудки и покрашено , наверное завтра выложу наполовину сделаное изделие.Могу сказать одно что вес выдержит огромный сам не ожидал что будет так мощно.
_________________ Ньютон Arsenal-GSO 150/750 на вилке Meade LX3 с клином .
|
|
|
|
|
Игорь Астроскоп
|
|
Регистрация: 20 июн 2011 Посты: 7342
Vk:
Facebook:
Google+:
|
Капитально, молодца Ждем продолжения и желаю удачи ![Попытка изготовления экваториального клина. 26 Март 2015 17:39 второе Попытка изготовления экваториального клина. 26 Март 2015 17:39 второе](./go.php?./images/smilies/icon_e_wink.gif)
|
|
|
|
|
Валера Леванда
|
|
Регистрация: 18 ноя 2014 Посты: 1275 Откуда: Харьков
Facebook:
Google+:
|
Спасибо Игорь,в покрашенном виде смотрится гораздо лучше,да и фото надо рядом с рулеткой будет сделать чтоб размер был виден.Единственное что пока беспокоит не могу толком придумать как прикрепить на треногу его,коллону варить неохота,точнее желание есть но места дома для неё почти нет,ну ладно по пути будет видно.
_________________ Ньютон Arsenal-GSO 150/750 на вилке Meade LX3 с клином .
|
|
|
|
|
Игорь Астроскоп
|
|
Регистрация: 20 июн 2011 Посты: 7342
Vk:
Facebook:
Google+:
|
|
|
|
|
Andrey Moskvin
|
|
Регистрация: 01 ноя 2013 Посты: 6182 Откуда: Запорожье
Vk:
Facebook:
Google+:
|
М даа! Это не Китай! Это по нашему! Отлично Валера! ![Попытка изготовления экваториального клина. 26 Март 2015 20:23 Попытка изготовления экваториального клина. 26 Март 2015 20:23](./go.php?./images/smilies/exellent.png)
_________________ Предпродажные и после продажные консультации. Сертифицированный партнер AstroScope #110907. Delta Optical-GSO Dobson 10" F/5 M-CRF, GSO 150/750 на DO GSO ATZ, Arsenal ED80/560, Delta Optical 25x100, Celestron Giant 20x80, Minolta Standard EWA 10x50
|
|
|
|
|
Владимир Станченко
|
|
Регистрация: 03 апр 2013 Посты: 2087 Откуда: Jelgava
Vk:
Facebook:
Google+:
|
Ждем готовое изделие! ![Попытка изготовления экваториального клина. 27 Март 2015 17:17 Попытка изготовления экваториального клина. 27 Март 2015 17:17](./go.php?./images/smilies/icon_e_smile.gif)
_________________ Предпродажные и после продажные консультации. Сертифицированный партнер AstroScope #141110.
|
|
|
|
|
Валера Леванда
|
|
Регистрация: 18 ноя 2014 Посты: 1275 Откуда: Харьков
Facebook:
Google+:
|

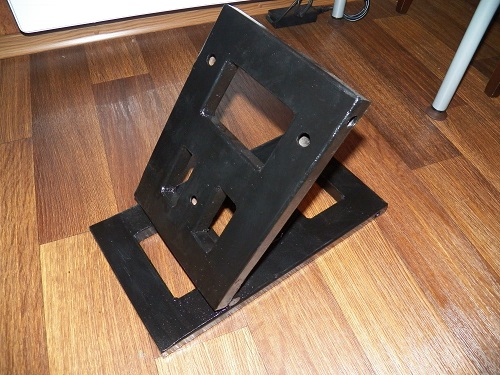

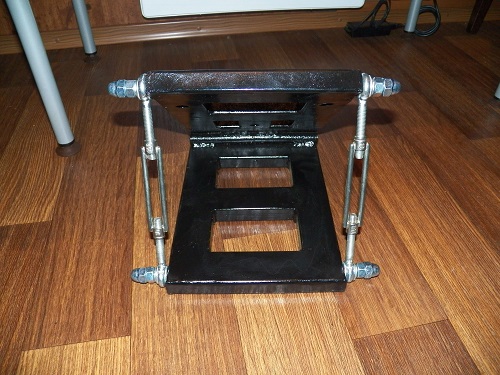

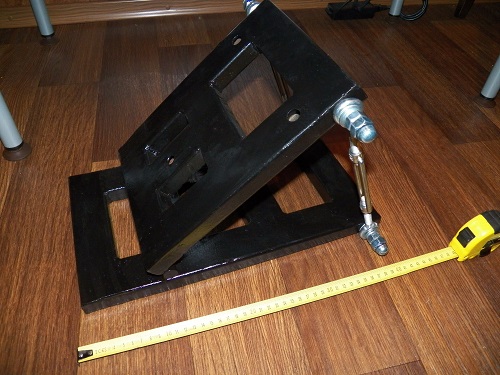

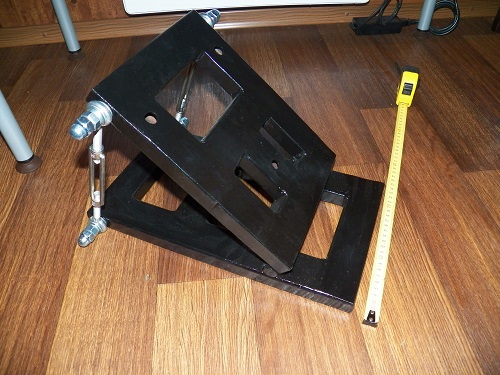

Вот покрасил и посверлил отверствия для крепления,пришлось вварить ещё одну маленькую перемычку,потому как немного изменилось крепление вилки к клину. ![Попытка изготовления экваториального клина. 27 Март 2015 19:08 четвертое Попытка изготовления экваториального клина. 27 Март 2015 19:08 четвертое](./download/file.php?id=4000&t=1&sid=5dc7717c5131b692969386e0144b1ef1) Просмотров: 3958
![Попытка изготовления экваториального клина. 27 Март 2015 19:08 третье Попытка изготовления экваториального клина. 27 Март 2015 19:08 третье](./download/file.php?id=4001&t=1&sid=5dc7717c5131b692969386e0144b1ef1) Просмотров: 3958
![Попытка изготовления экваториального клина. 27 Март 2015 19:08 второе Попытка изготовления экваториального клина. 27 Март 2015 19:08 второе](./download/file.php?id=4002&t=1&sid=5dc7717c5131b692969386e0144b1ef1) Просмотров: 3958
![Попытка изготовления экваториального клина. 27 Март 2015 19:08 первое Попытка изготовления экваториального клина. 27 Март 2015 19:08 первое](./download/file.php?id=4003&t=1&sid=5dc7717c5131b692969386e0144b1ef1) Просмотров: 3958
_________________ Ньютон Arsenal-GSO 150/750 на вилке Meade LX3 с клином .
|
|
|
|
|
Валера Леванда
|
|
Регистрация: 18 ноя 2014 Посты: 1275 Откуда: Харьков
Facebook:
Google+:
|

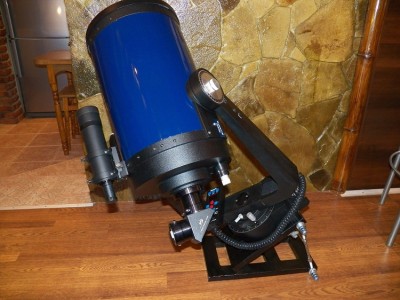

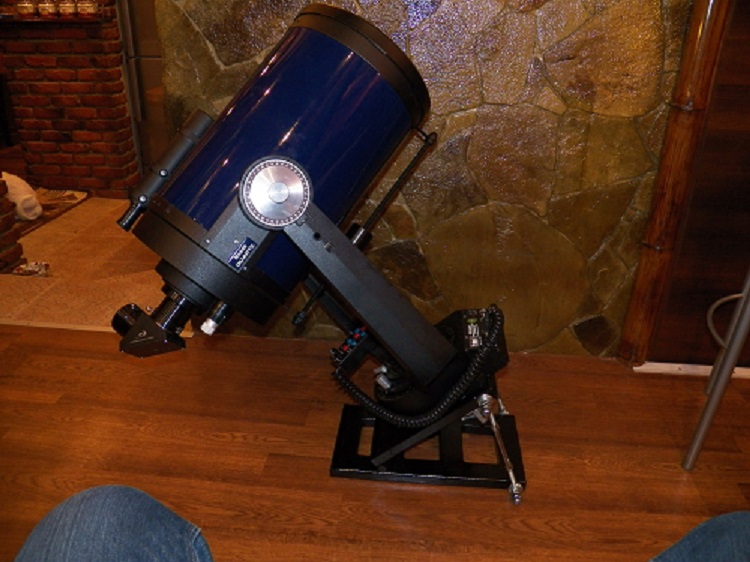

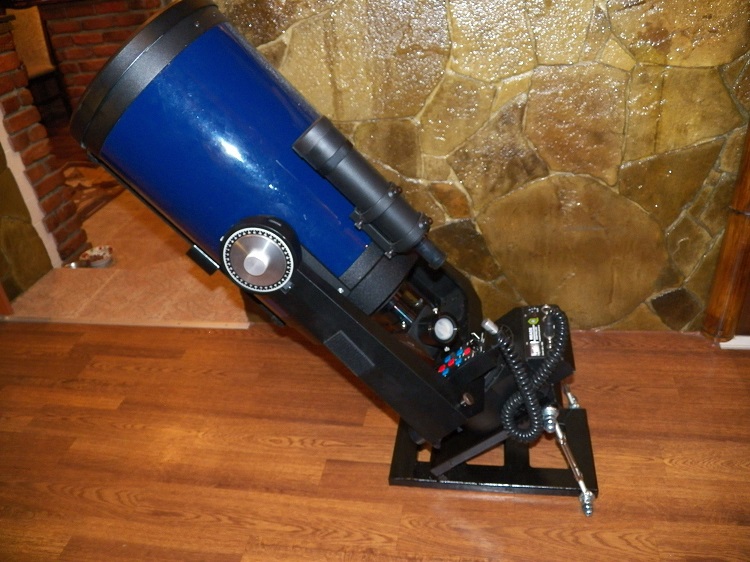

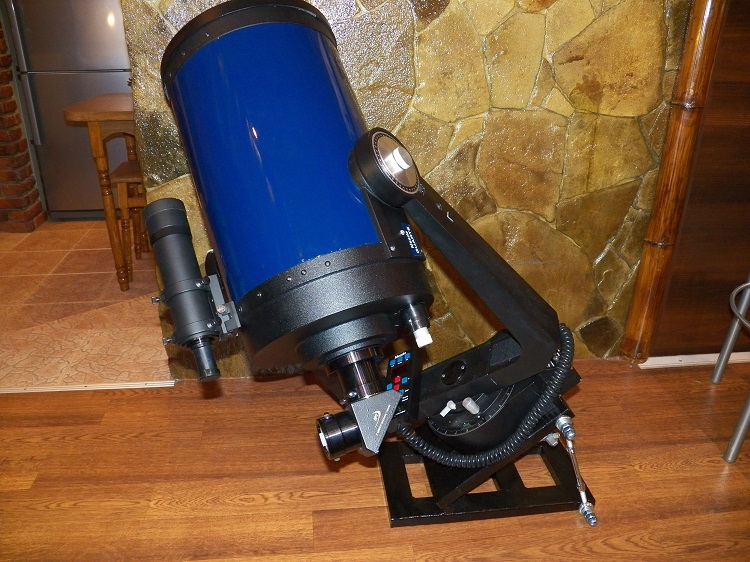

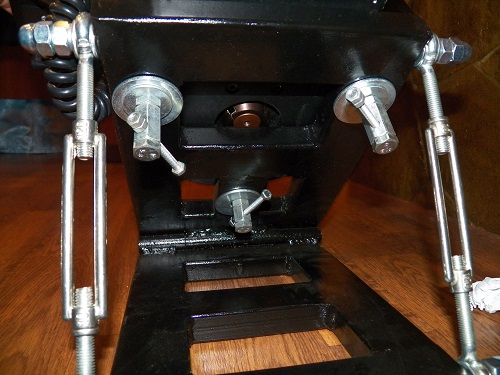

Ну и неутерпел и примерял всё- ![Попытка изготовления экваториального клина. 27 Март 2015 19:16 четвертое Попытка изготовления экваториального клина. 27 Март 2015 19:16 четвертое](./download/file.php?id=4004&t=1&sid=5dc7717c5131b692969386e0144b1ef1) Просмотров: 3956
![Попытка изготовления экваториального клина. 27 Март 2015 19:16 третье Попытка изготовления экваториального клина. 27 Март 2015 19:16 третье](./download/file.php?id=4005&t=1&sid=5dc7717c5131b692969386e0144b1ef1) Просмотров: 3956
![Попытка изготовления экваториального клина. 27 Март 2015 19:16 второе Попытка изготовления экваториального клина. 27 Март 2015 19:16 второе](./download/file.php?id=4006&t=1&sid=5dc7717c5131b692969386e0144b1ef1) Просмотров: 3956
![Попытка изготовления экваториального клина. 27 Март 2015 19:16 первое Попытка изготовления экваториального клина. 27 Март 2015 19:16 первое](./download/file.php?id=4007&t=1&sid=5dc7717c5131b692969386e0144b1ef1) Просмотров: 3956
Теперь осталось придумать площадку крепления к треноге или коллоне\если буду делать её\,центр тяжести получился на 2-3 см от края клина вовнутрь,на фото стоит дудка на клине сама без поддержки,вес действительно клин может выдержать большой,надо ещё наклеить на клин пузырьковый уровень чтоб выставлять более менее ровно,вес клина получился.не более 4кг,вообщем далее скоро будет.
