Изготовление солнечного фильтра с использованием вышивальных пяльцев

Дано:
- Пленка Baader Planetarium AstroSolar Photo ND3.8;
- фильтр GSO нейтральный 1.25", ND 0.9, 13% (дополнительно).
Изготовили солнечный фильтр для телескопа Arsenal 150/750 EQ3-2.
Особенность конструкции фильтра — использование вышивальных пяльцев для зажатия пленки.

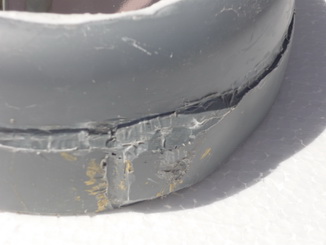

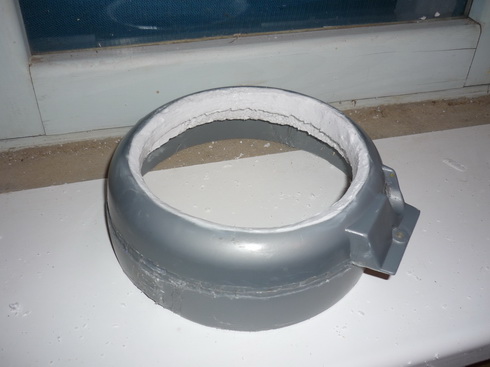

Сначала из пластмассовой трубы спаяли корпус для фильтра. Корпус состоит из двух ободов: один чуть поуже, а второй, который будет непосредственно надеваться снаружи на трубу — чуть пошире. Таким образом, при надевании более узкий обод (изображенный в верхней части фотографий; в который вклеивается вкладыш) – стопорится о трубу телескопа, а более широкий (изображенный в нижней части следующих двух фото) — обхватывает ее.
Солнечный фильтр с вышивальными пяльцами 07 Апрель 2015 19:14 восьмое
Просмотров: 952
Солнечный фильтр с вышивальными пяльцами 07 Апрель 2015 19:14 седьмое
Просмотров: 952

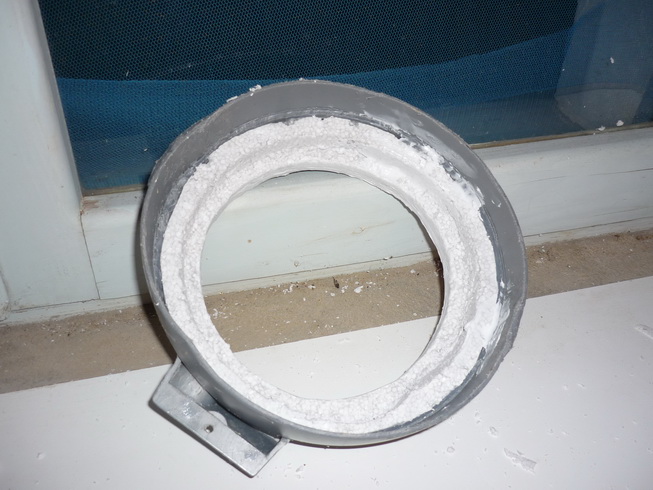

Внутрь сделали вкладыш из плотного пенопласта, приклеив его и замазав неровности сантехническим силиконом:
Солнечный фильтр с вышивальными пяльцами 07 Апрель 2015 19:14 шестое
Просмотров: 952
В магазине для рукоделия купили вышивальные пяльцы диаметром 15 см. Получилось, что 15 см — это их внешний диаметр, а внутренний на сантиметр-полтора меньше. Но нас это сильно не расстроило — ну, какие нашли.

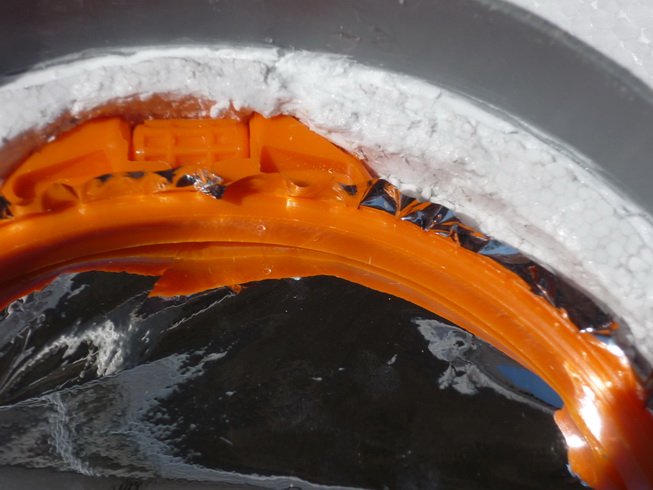

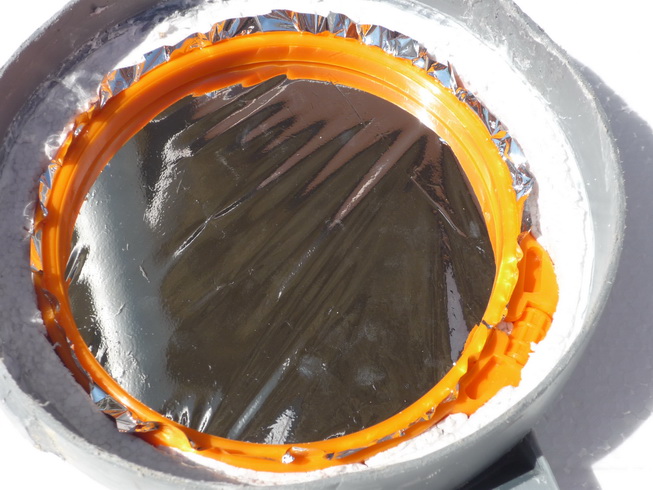

Пленку вставили в пяльцы, которые позволяют мягко и равномерно растянуть ее. По краям оставили по сантиметру-полтора пленки, чтобы она не выскальзывала из пяльцев, лишние концы (поскольку покупалась пленка квадратной формы) обрезали. Сами пяльцы вставили в пенопластовый вкладыш, находящийся внутри корпуса, подрезав, где надо, пенопласт, если какие-то детали пяльцев выступали. Пяльцы приклеивать дополнительно не стали — их можно вынимать, но сами они не выпадают.
Солнечный фильтр с вышивальными пяльцами 07 Апрель 2015 19:14 пятое
Просмотров: 952
Солнечный фильтр с вышивальными пяльцами 07 Апрель 2015 19:14 четвертое
Просмотров: 952

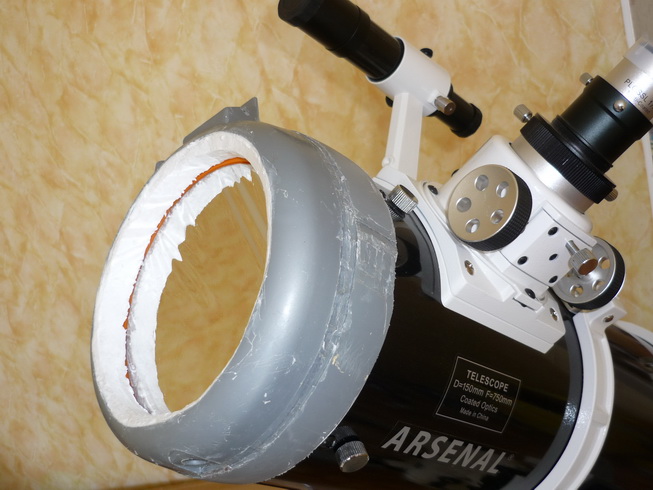

Надеваем фильтр на телескоп:
Солнечный фильтр с вышивальными пяльцами 07 Апрель 2015 19:14 третье
Просмотров: 952

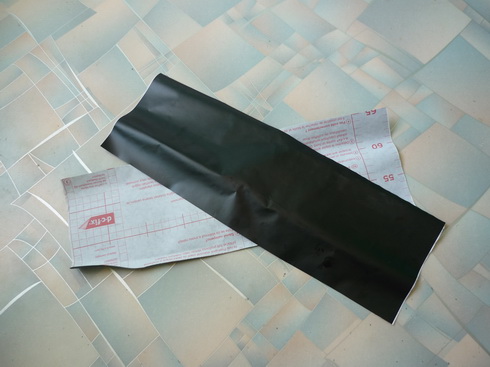

Корпус сидит на трубе довольно плотно, пластмасса охватывает ее полосой в несколько сантиметров – случайно не слетит. Вполне функционально, но не очень красиво. Поэтому взяли бумагу-самоклейку из канцелярского магазина. Она по виду вроде как прорезиненная, то есть рвется не очень легко:
Солнечный фильтр с вышивальными пяльцами 07 Апрель 2015 19:14 второе
Просмотров: 952
Где надо, делали лепестки, чтобы обеспечить объемную поклейку, и оклеили такой бумагой корпус снаружи.

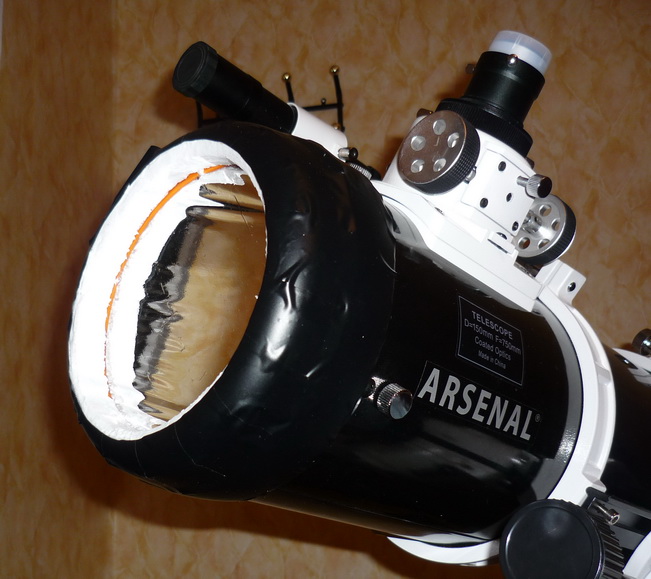

Итоговый общий вид получился такой:
Солнечный фильтр с вышивальными пяльцами 07 Апрель 2015 19:14 первое
Просмотров: 952
Во время наблюдений за Солнцем использовали также при необходимости, если того требовали глаза, окулярный фильтр. Искатель обычно снимали, чтобы случайно, на автомате туда не заглянуть Солнечный фильтр с вышивальными пяльцами 07 Апрель 2015 19:14 Находить Солнце без искателя поначалу было сложно, но потом приспособились — снимали окуляр и выводили яркое пятно в центр поля зрения.



Игорь Астроскоп
Сообщение  Заголовок сообщения: Re: Солнечный фильтр с вышивальными пяльцами  |  Добавлено: 07.04.2015 20:04
Аватара пользователя

Регистрация: 20 июн 2011
Посты: 6957
Vk: VK
Facebook: FB
Google+: Google+

Не в сети
Ольга Мазлова писал(а):
Изготовление солнечного фильтра с использованием вышивальных пяльцев

Ольга, приветствую Вас на нашем Форуме!

И сразу хочу поставаить Вам большой плюс за нужную тему, за оригинальную идею и отличное исполнение солнечного фильтра. Солнечный фильтр с вышивальными пяльцами 07 Апрель 2015 20:04 первое
Думаю найдутся любители которые возьмут на вооружение Ваш метод. Спасибо Солнечный фильтр с вышивальными пяльцами 07 Апрель 2015 20:04 второе

П.С. При наблюдении Солнца искатель можно не снимать - просто не снимайте с него крышки и все.
А наводится на Солнце довольно просто и без искателя - просто двигаете трубу и смотрите на ее тень. Когда тень превратится из эллипса в правильный круг - Солнце будет в поле зрения.

Удачи Вам и чистого неба. Будем ждать новых отчетов о наблюдениях и новых "рукоделиях".


_________________
Мои астрофотографии


Юрий Круглов
Сообщение  Заголовок сообщения: Re: Солнечный фильтр с вышивальными пяльцами  |  Добавлено: 07.04.2015 20:41
Аватара пользователя

Регистрация: 14 янв 2014
Посты: 1067
Откуда: Харьков
Vk: VK
Facebook: FB

Не в сети
отлично получилось..
Да и с учётом,что это рукоделие от нашей прекрасной половины,это ещё больше восхищает
Солнечный фильтр с вышивальными пяльцами 07 Апрель 2015 20:41
Спасибо.


_________________
Arsenal 909
Celestron SkyMaster 15x70


Andrey Moskvin
Сообщение  Заголовок сообщения: Re: Солнечный фильтр с вышивальными пяльцами  |  Добавлено: 07.04.2015 20:50
Аватара пользователя

Регистрация: 01 ноя 2013
Посты: 5721
Откуда: Запорожье
Vk: VK
Facebook: FB
Google+: Google+

Не в сети
Присоединяюсь к коллегам! Толково придумано!
Я себе оправу для фильтра тоже делал по принципу пяльцев для вышивания.
Самая рациональная конструкция оправы для астросоларовской пленки.
Солнечный фильтр с вышивальными пяльцами 07 Апрель 2015 20:50


_________________
Предпродажные и после продажные консультации. Сертифицированный партнер AstroScope #110907.
Delta Optical-GSO Dobson 10" F/5 M-CRF, GSO 150/750 на DO GSO ATZ, Arsenal ED80/560, Delta Optical 25x100, Arsenal 15х70 Porro, Minolta Standard EWA 10x50


Ольга Мазлова
Сообщение  Заголовок сообщения: Re: Солнечный фильтр с вышивальными пяльцами  |  Добавлено: 07.04.2015 21:12
Аватара пользователя

Регистрация: 07 апр 2015
Посты: 8
Vk: VK

Не в сети
Спасибо всем за теплые слова Солнечный фильтр с вышивальными пяльцами 07 Апрель 2015 21:12
Паял пластик и нашел самоклейку супруг, искала пяльцы, пилила и замазывала пенопласт, а также придавала фильтру благородный черный цвет Солнечный фильтр с вышивальными пяльцами 07 Апрель 2015 21:12 я. Так что это совместное творчество.
Можно, наверное, было и покрасить корпус, но для этого надо было бы шлифовать пластмассу. Попробовали - получалось плохо, да и не факт, что краска нормально держалась бы, да и ждать надо, пока высохнет; потому остановились на оклейке.

Цитата:
двигаете трубу и смотрите на ее тень. Когда тень превратится из эллипса в правильный круг - Солнце будет в поле зрения

Я пробовала - все равно точно не получается. В первый раз потратила более получаса и безуспешно.
Цитата:
просто не снимайте с него крышки и все

Зная нашу забывчивость, мы перестраховались Солнечный фильтр с вышивальными пяльцами 07 Апрель 2015 21:12
(Эх, жаль, что с затмением из-за погоды не сложилось).
