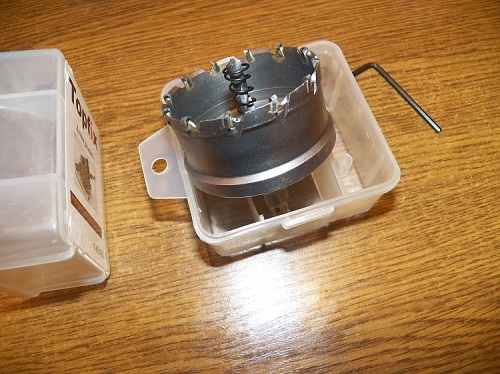

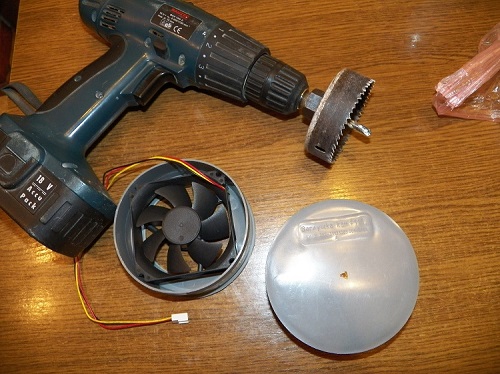

Была у меня давно идея сделать принудительное охлаждение-продув ШК,были куплены детальки и началось.Разбирать трубу не хотелось,решил рискнуть и сделать всё не разбирая,я этого делать не разбирая не рекомендую если вы не уверены что сможете это.Резались отверствия коронкой по металлу.
Комментарий к файлу: Коронка по металлу.
Активное охлаждение ШК. 18 Апрель 2015 20:31 пятое
Просмотров: 1730

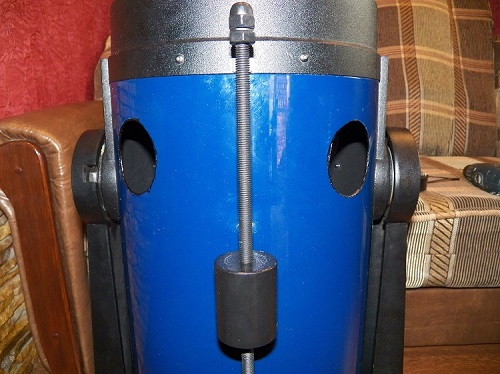

Режут алюминий отлично,резали с Мишей шуруповёртом на маленьких оборотах постоянно держа рядом включеный пылесос ,получились вот такие отверствия примерно 75мм.
Активное охлаждение ШК. 18 Апрель 2015 20:31 четвертое
Просмотров: 1730

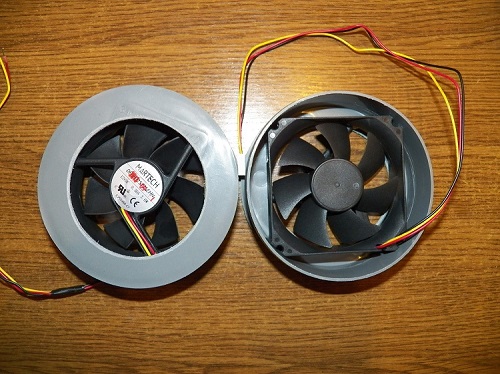

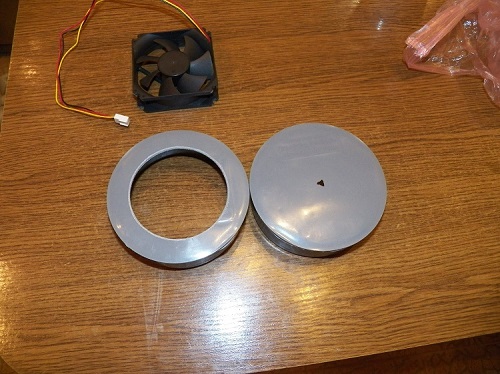

После из купленных заранее пластиковых заглушек для канализации под куллера диаметром 80мм ,были сделаны корпуса
Активное охлаждение ШК. 18 Апрель 2015 20:31 третье
Просмотров: 1730

Активное охлаждение ШК. 18 Апрель 2015 20:31 второе
Просмотров: 1730

Резались отверствия шуруповёртом обычной фрезой по дереву,диаметром тоже 75мм.
Активное охлаждение ШК. 18 Апрель 2015 20:31 первое
Просмотров: 1730

Дальше будет...


_________________
Ньютон Arsenal-GSO 150/750 на вилке Meade LX3 с клином .


Валера Леванда
Сообщение  Заголовок сообщения: Re: Активное охлаждение ШК.  |  Добавлено: 18.04.2015 20:39
Аватара пользователя

Регистрация: 18 ноя 2014
Посты: 1275
Откуда: Харьков
Facebook: FB
Google+: Google+

Не в сети

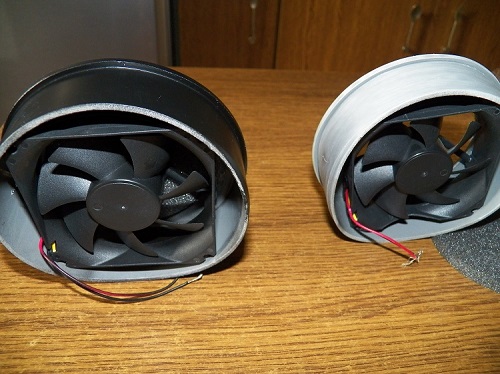

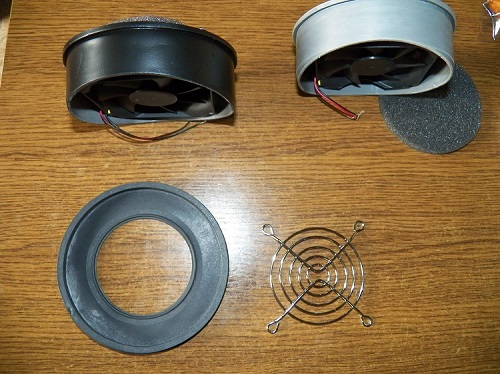

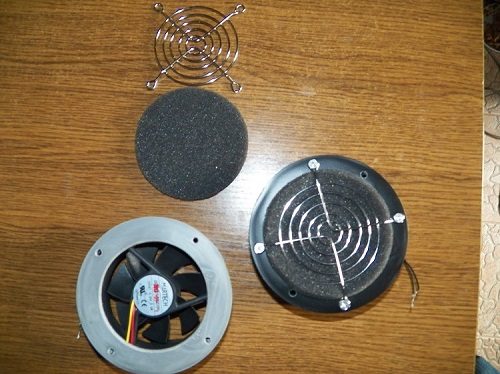

Дальше крепления для куллеров \а их два\,были окрашены в чёрный матовый цвет,и были вырезаны с паралона прокладки,и приготовлены компьютерные решётки от тех же 80мм куллеров ,и резинка мембрана от какойто сантехники -
Активное охлаждение ШК. 18 Апрель 2015 20:39 третье
Просмотров: 1729

Активное охлаждение ШК. 18 Апрель 2015 20:39 второе
Просмотров: 1729

Активное охлаждение ШК. 18 Апрель 2015 20:39 первое
Просмотров: 1729

Низа креплений под куллера были сточены под диаметр трубы ,чтоб сели без щелей-иначе смысла нет в продуве.
Дальше будет...


_________________
Ньютон Arsenal-GSO 150/750 на вилке Meade LX3 с клином .


Валера Леванда
Сообщение  Заголовок сообщения: Re: Активное охлаждение ШК.  |  Добавлено: 18.04.2015 20:54
Аватара пользователя

Регистрация: 18 ноя 2014
Посты: 1275
Откуда: Харьков
Facebook: FB
Google+: Google+

Не в сети

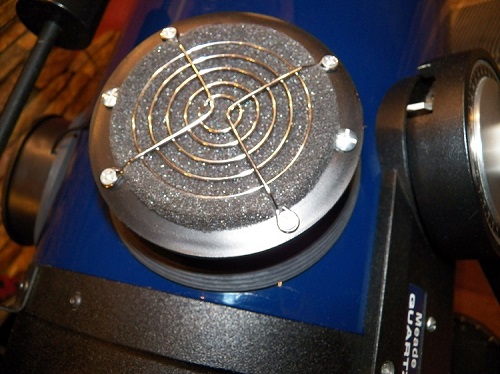

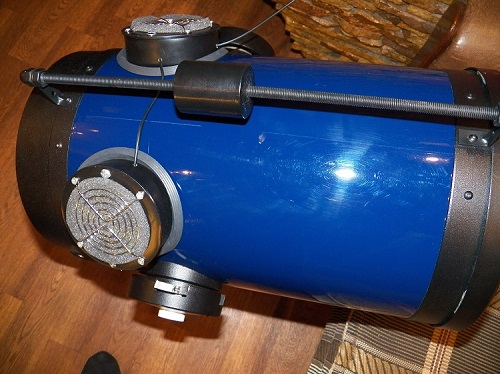

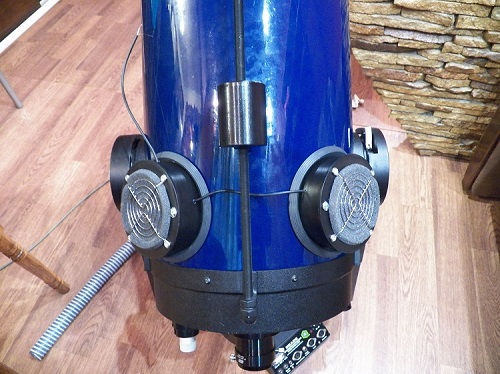

Далее были соедены все провода и поставлено всё на приготовленые отверствия,крепилось всё болтиками диаметром 4мм,предварительно везде была нарезана резба,так как у трубы корпус 2,5- 3мм толщиной.-
Активное охлаждение ШК. 18 Апрель 2015 20:54 четвертое
Просмотров: 1726

Активное охлаждение ШК. 18 Апрель 2015 20:54 третье
Просмотров: 1726

Активное охлаждение ШК. 18 Апрель 2015 20:54 второе
Просмотров: 1726

Активное охлаждение ШК. 18 Апрель 2015 20:54 первое
Просмотров: 1726

Далее будет...


_________________
Ньютон Arsenal-GSO 150/750 на вилке Meade LX3 с клином .


Последний раз редактировалось Валера Леванда 18.04.2015 22:55, всего редактировалось 1 раз.


Andrey Moskvin
Сообщение  Заголовок сообщения: Re: Активное охлаждение ШК.  |  Добавлено: 18.04.2015 20:55
Аватара пользователя

Регистрация: 01 ноя 2013
Посты: 5744
Откуда: Запорожье
Vk: VK
Facebook: FB
Google+: Google+

Не в сети
Валера, вы смелый человек!
Представляю, что дальше будет! .....
Активное охлаждение ШК. 18 Апрель 2015 20:55


_________________
Предпродажные и после продажные консультации. Сертифицированный партнер AstroScope #110907.
Delta Optical-GSO Dobson 10" F/5 M-CRF, GSO 150/750 на DO GSO ATZ, Arsenal ED80/560, Delta Optical 25x100, Arsenal 15х70 Porro, Minolta Standard EWA 10x50


Валера Леванда
Сообщение  Заголовок сообщения: Re: Активное охлаждение ШК.  |  Добавлено: 18.04.2015 21:02
Аватара пользователя

Регистрация: 18 ноя 2014
Посты: 1275
Откуда: Харьков
Facebook: FB
Google+: Google+

Не в сети

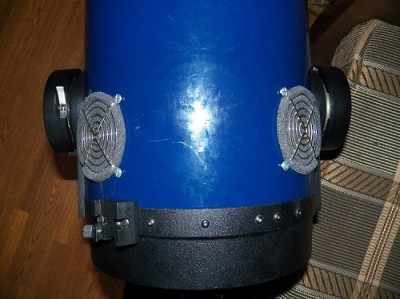

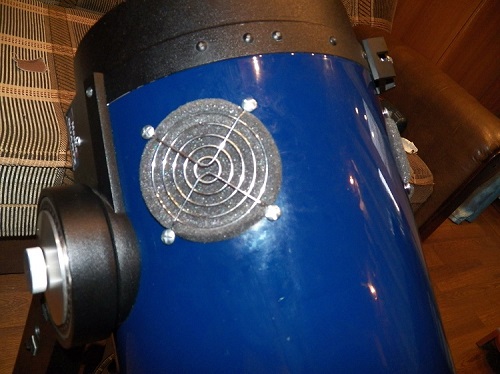

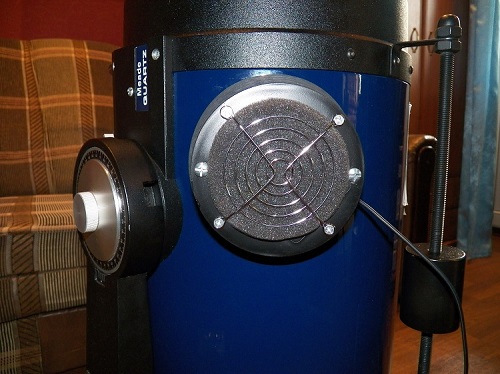

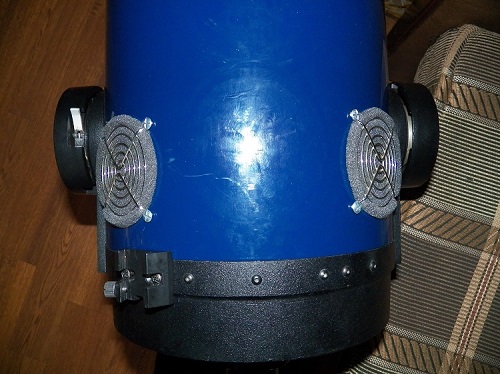

В верхней части\для поступления воздуха\ были просто установлены решётки от тех же 80мм куллеров с прокладкой из паралона.
Активное охлаждение ШК. 18 Апрель 2015 21:02 второе
Просмотров: 1722

Активное охлаждение ШК. 18 Апрель 2015 21:02 первое
Просмотров: 1722

Вообщем всё заработало и продувается,питаются куллера от 12вольт,для меньших оборотов подаю 9вольт,не шумят,не вибрируют,работают очень тихо,за куллера отдельное спасибо Мише -он подарил.Время покажет полезное ли это дело.Да к стате почему не ставил вентиляторы сзади чтоб обдували зеркало,потому как думаю лучше продувать его спереди постоянно меняя воздух.


_________________
Ньютон Arsenal-GSO 150/750 на вилке Meade LX3 с клином .


Валера Леванда
Сообщение  Заголовок сообщения: Re: Активное охлаждение ШК.  |  Добавлено: 18.04.2015 21:08
Аватара пользователя

Регистрация: 18 ноя 2014
Посты: 1275
Откуда: Харьков
Facebook: FB
Google+: Google+

Не в сети
Вентиляторы работают на выдув,потому как они полюбому немного нагреваются и загонять тёплый воздух глупо.За время сверления в трубу всё таки немного попало стружки которая легко была удалена пылесосом с применением тонкой трубочки,Если честно сверлить трубу было страшновато,потому как резались отверствия 2 см от главного зеркала,одно неосторожное движение и это уже не телескоп,поэтому и рекомендую проводить такие процессы всё хорошенько обдумавши-желаю всем удачных реализаций задуманых идей.


_________________
Ньютон Arsenal-GSO 150/750 на вилке Meade LX3 с клином .


Игорь Астроскоп
Сообщение  Заголовок сообщения: Re: Активное охлаждение ШК.  |  Добавлено: 19.04.2015 10:36
Аватара пользователя

Регистрация: 20 июн 2011
Посты: 6985
Vk: VK
Facebook: FB
Google+: Google+

Не в сети
Валера Леванда писал(а):
Если честно сверлить трубу было страшновато
Активное охлаждение ШК. 19 Апрель 2015 10:36 первое Активное охлаждение ШК. 19 Апрель 2015 10:36 второе
Глаза боятся - руки делают Активное охлаждение ШК. 19 Апрель 2015 10:36 третье


_________________
Мои астрофотографии


Andrey Moskvin
Сообщение  Заголовок сообщения: Re: Активное охлаждение ШК.  |  Добавлено: 19.04.2015 10:44
Аватара пользователя

Регистрация: 01 ноя 2013
Посты: 5744
Откуда: Запорожье
Vk: VK
Facebook: FB
Google+: Google+

Не в сети
Валера, отлично!
Грандиозная работа.
Думаю, что Ваш опыт пригодится многим, кто уверен, что у них руки растут от куда надо. Мне кажется, что таким же образом можно дорабатывать большие ньютоны, для максимально эффективного охлаждения ГЗ.
Активное охлаждение ШК. 19 Апрель 2015 10:44 первое Активное охлаждение ШК. 19 Апрель 2015 10:44 второе Активное охлаждение ШК. 19 Апрель 2015 10:44 третье


_________________
Предпродажные и после продажные консультации. Сертифицированный партнер AstroScope #110907.
Delta Optical-GSO Dobson 10" F/5 M-CRF, GSO 150/750 на DO GSO ATZ, Arsenal ED80/560, Delta Optical 25x100, Arsenal 15х70 Porro, Minolta Standard EWA 10x50


Вадимчик Титаренко
Сообщение  Заголовок сообщения: Re: Активное охлаждение ШК.  |  Добавлено: 20.04.2015 08:46
Аватара пользователя

Регистрация: 01 июл 2013
Посты: 771
Откуда: Одесса
Vk: VK
Facebook: FB

Не в сети
не плохо не плохо.для двух кулеров нужет мощный блок,какой именно используете7


_________________


Валера Леванда
Сообщение  Заголовок сообщения: Re: Активное охлаждение ШК.  |  Добавлено: 20.04.2015 15:06
Аватара пользователя

Регистрация: 18 ноя 2014
Посты: 1275
Откуда: Харьков
Facebook: FB
Google+: Google+

Не в сети
Обычный блок питания,на 3 ампера,но он не совсем выдаёт 9-12 вольт,а 10-13,поэтому стал непригоден для монтировки и я купил более хороший ,а для этого нашлось как раз применение для куллеров,к стате они очень мало тянут,этож компьютерные-корпусные. При выборе блока питания будте очень осторожны,проверяйте их потому как практически все современные выдают гораздо больше номинала,мы с Мишей раз поверили продавцу и сгорел недавно пульт от двигателей 5-той монти,померяли а там 17вольт,вот так.
