Валерий Харитоненко
Сообщение  Заголовок сообщения: Разборная монтировка Добсона GSO  |  Добавлено: 27.04.2015 23:22
Аватара пользователя

Регистрация: 07 авг 2013
Посты: 13
Откуда: Луцк
Vk: VK

Не в сети

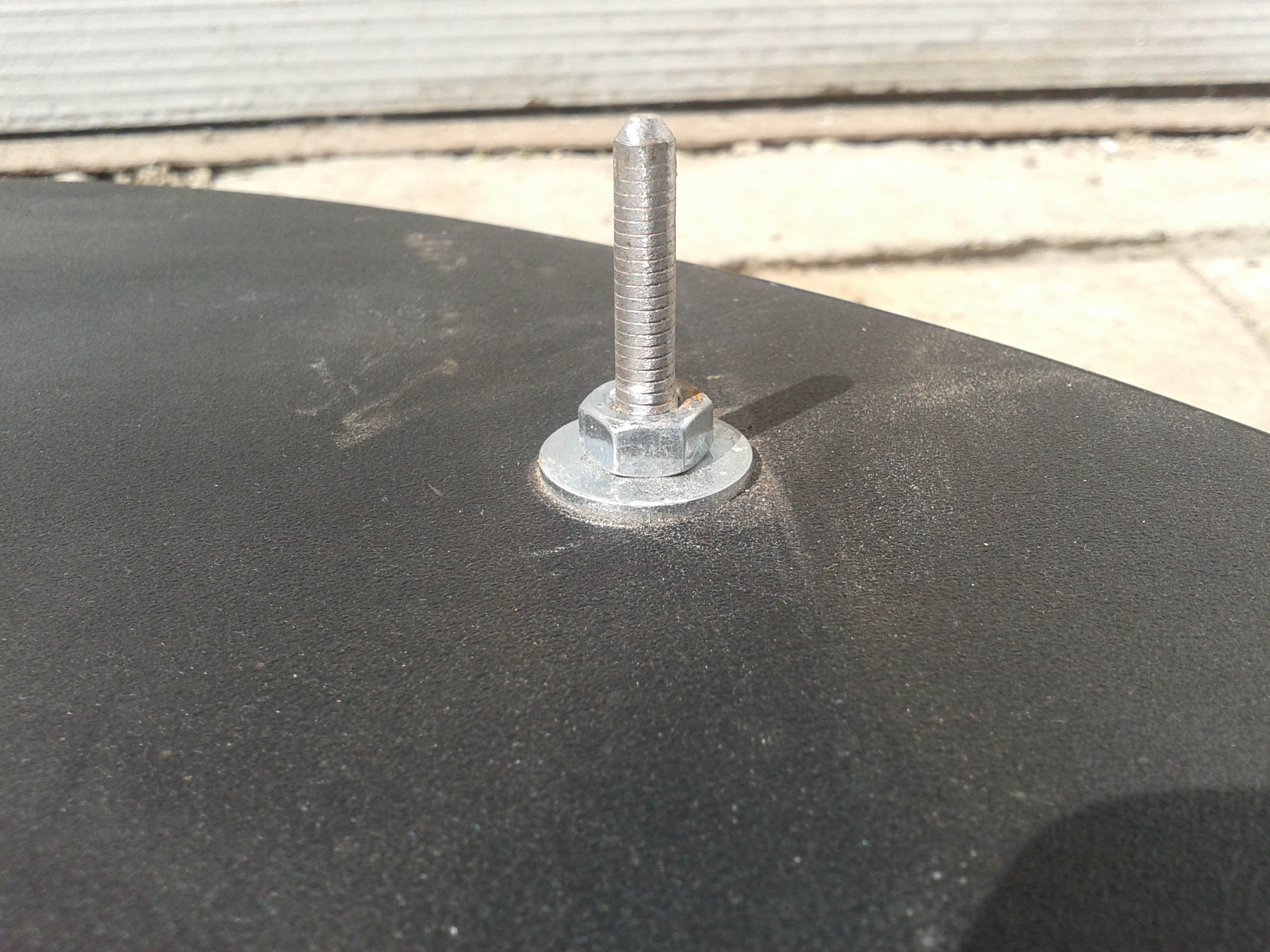

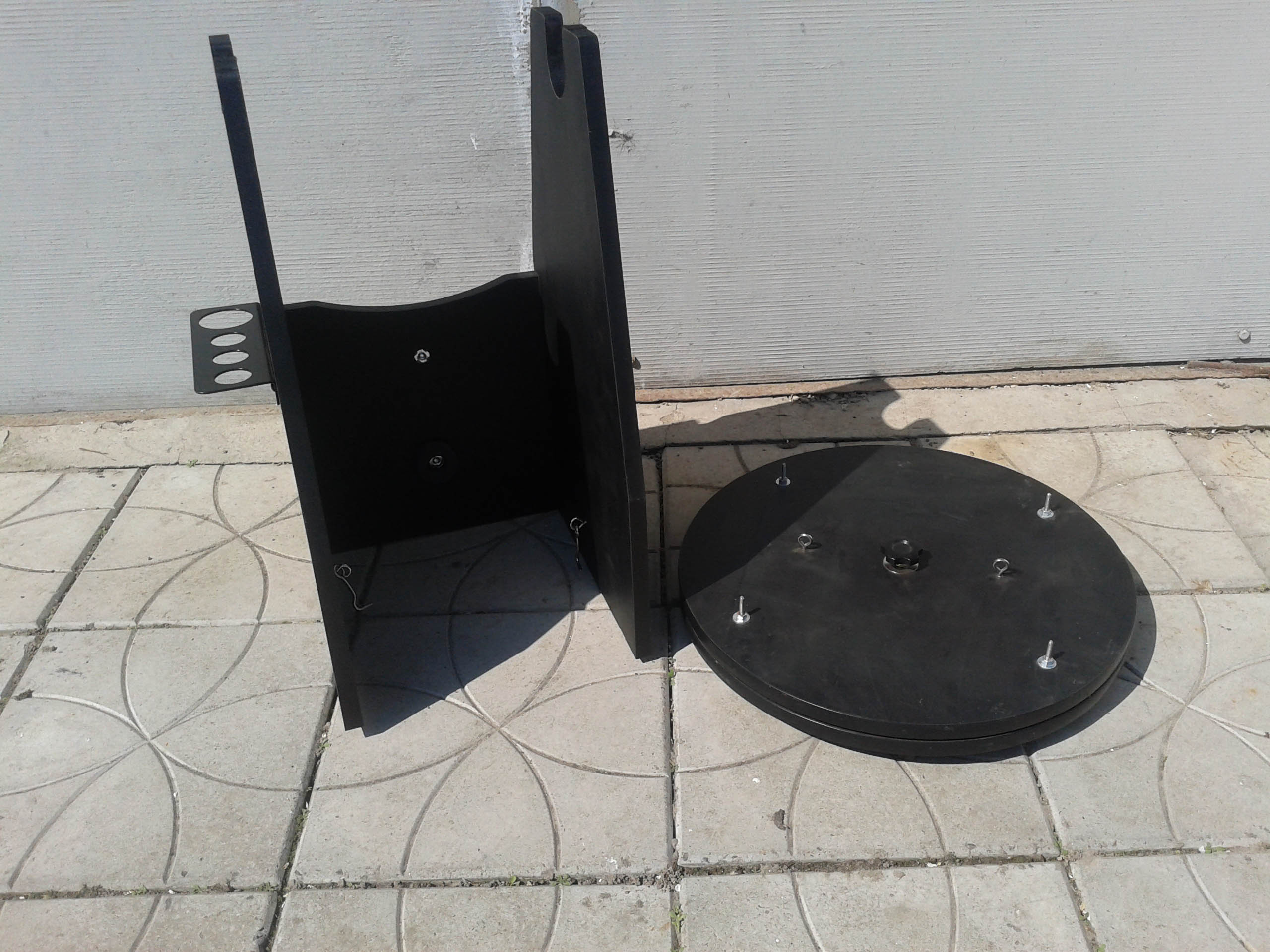

После покупки телескопа (Арсенал Dob 8) и первого выезда своим Жигулем на наблюдения за город встал вопрос о доработке монтировки, так как в багажник эта табуретка не помещалась, а перевозить трубу и монтировку на заднем сидении вообще не удобно. Пришлось разделить монти на две части: нижняя (опорные плиты) и верхняя (вертикальные стенки). Разбирается-собирается табуретка всего за 5-10 сек. Весь смысл доработки в том что заменены штатные черные винты крепления (4 шт.) нижней части с верхней на болты:
Разборная монтировка Добсона GSO 27 Апрель 2015 23:22 восьмое
Просмотров: 1271
Разборная монтировка Добсона GSO 27 Апрель 2015 23:22 седьмое
Просмотров: 1271

Разборная монтировка Добсона GSO 27 Апрель 2015 23:22 шестое
Просмотров: 1271

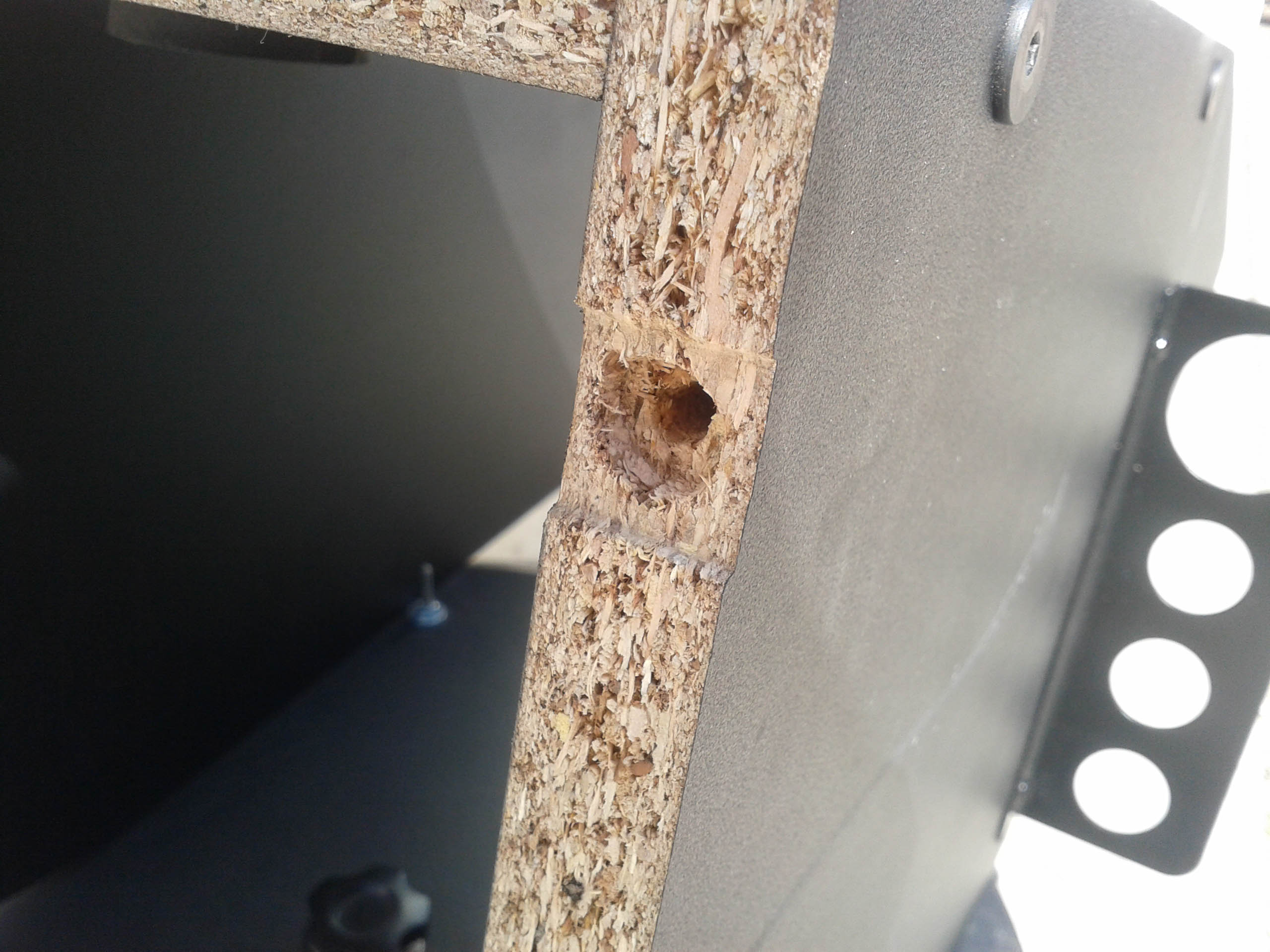

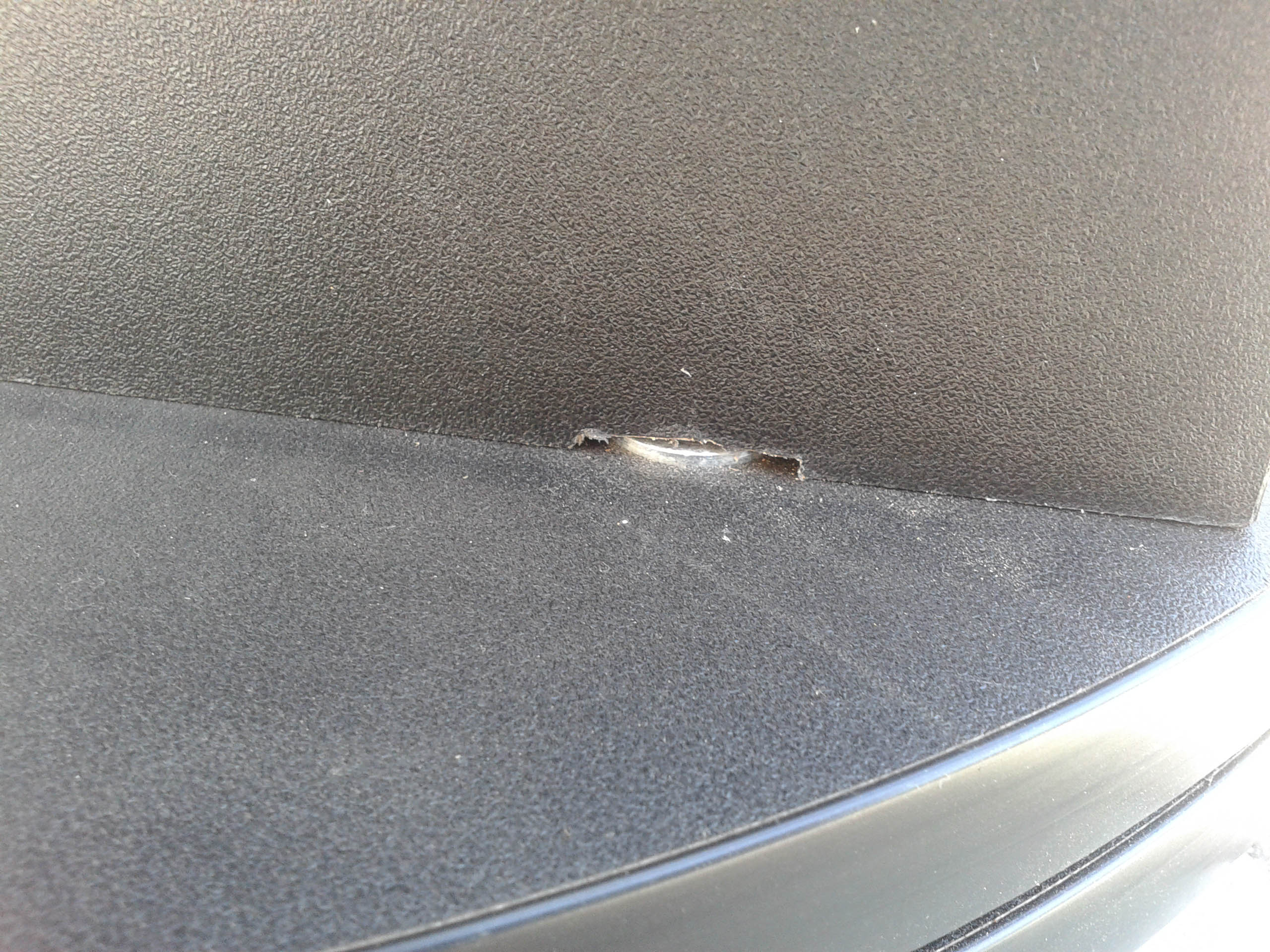

Болты с потайной головкой по размерах должны быть приблизительно одинаковы винтам (длина, диаметр). Резьбу на направляющей части убрал (в данном случае верхняя часть болта должна скользить при попадании в отверстие вертикальной стенки). Под гайки и шайбы в вертикальных стенках сделал расточку пером и углубление напильником:
Разборная монтировка Добсона GSO 27 Апрель 2015 23:22 пятое
Просмотров: 1271
Разборная монтировка Добсона GSO 27 Апрель 2015 23:22 четвертое
Просмотров: 1271

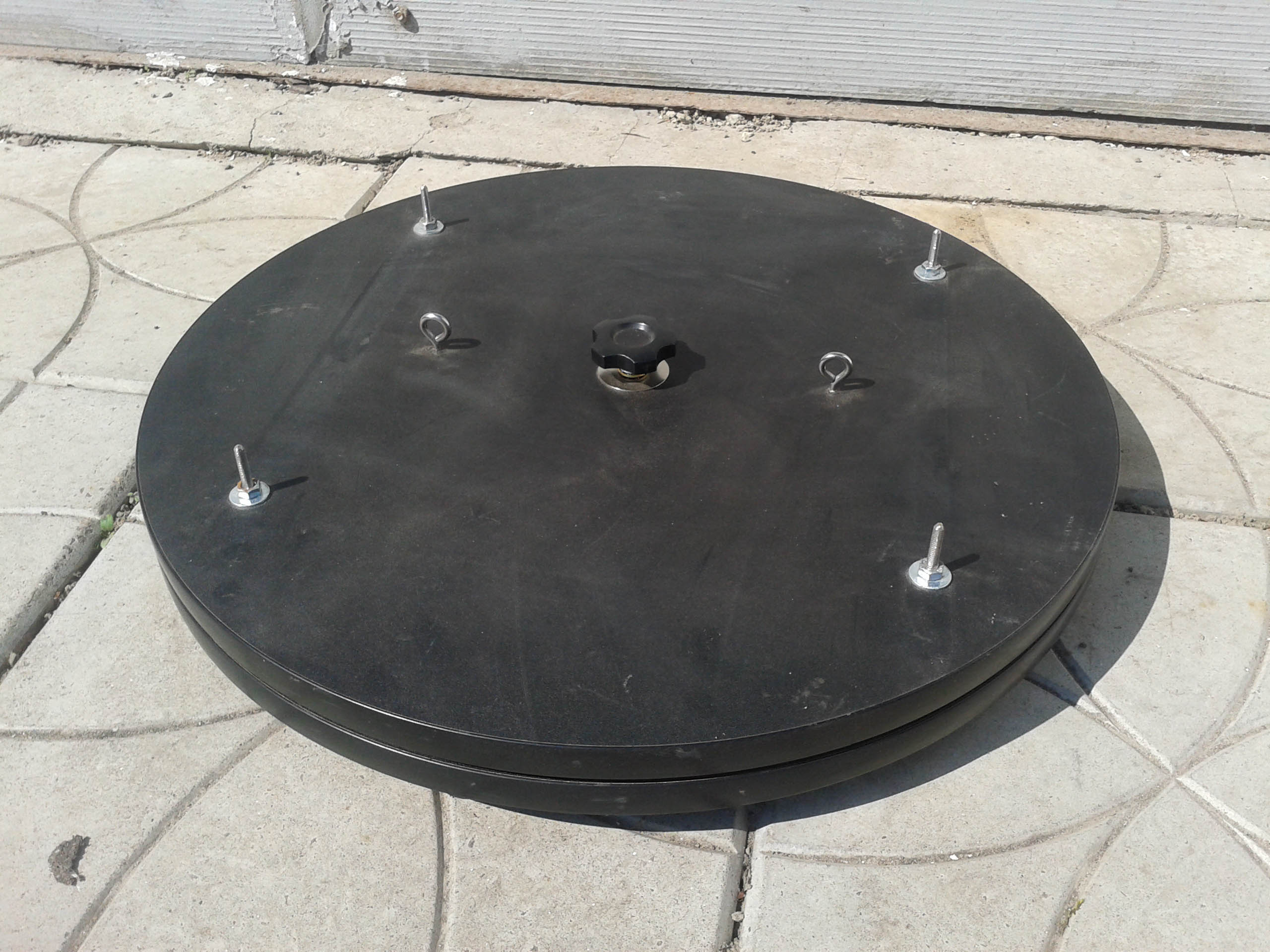

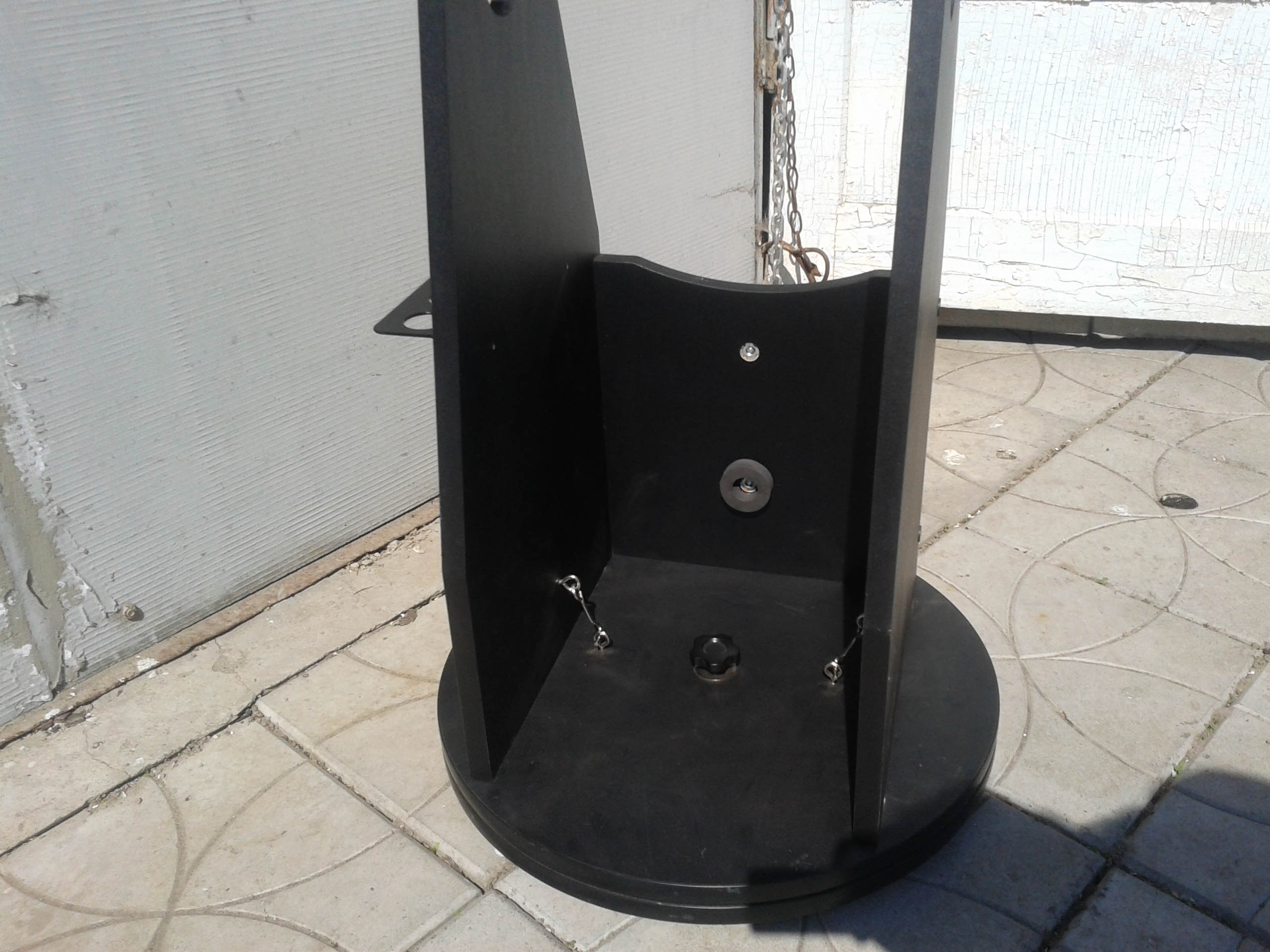

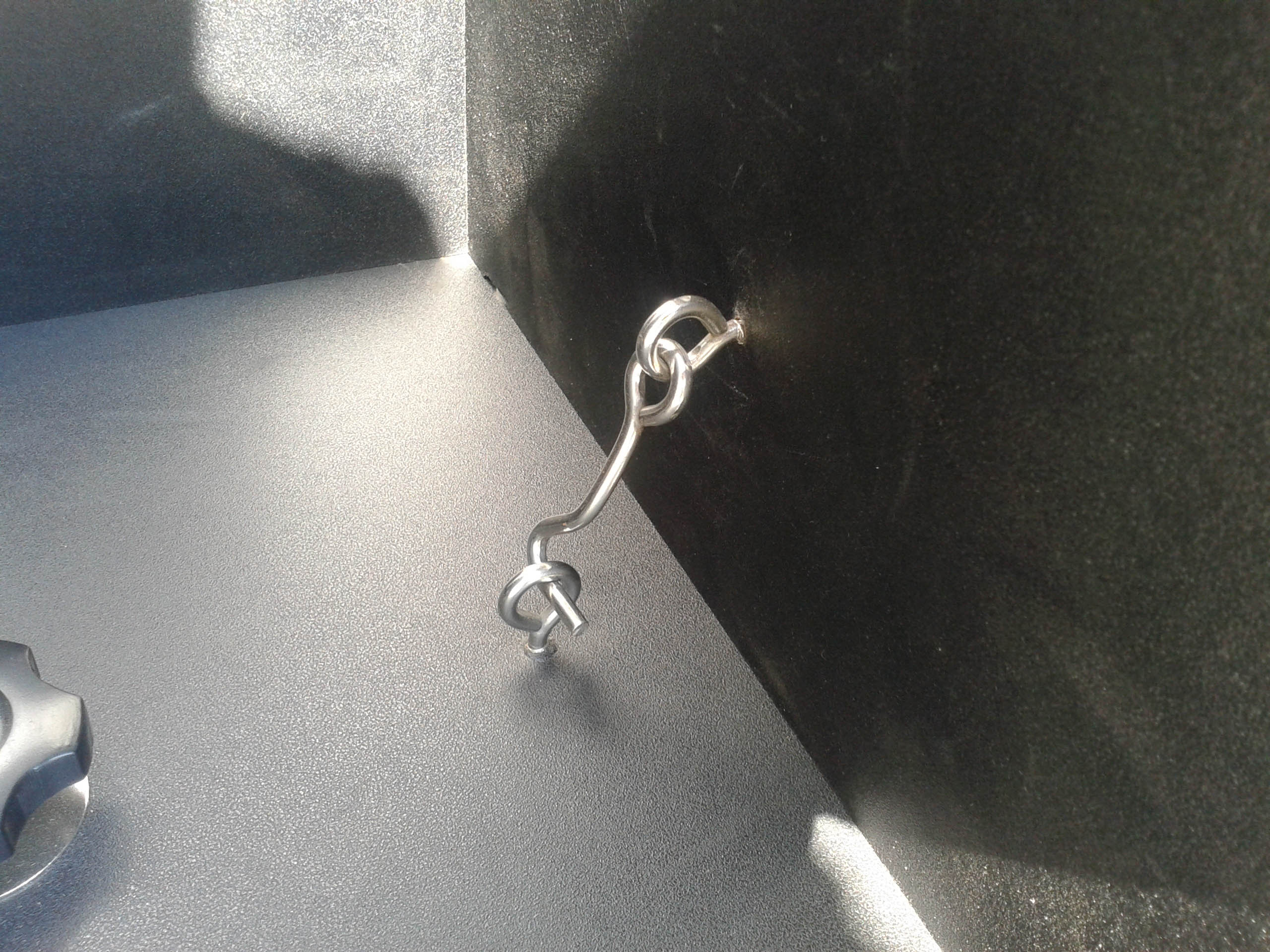

Закрепляется это все с помощью обычных крючков (хотел придумать чего то посерьезнее, но пока так). Их можно крепить как изнутри, так и снаружи стенок. Главное расчитать растояние между "ушками" - что б крючек заходил в натяг, а не болтался:
Разборная монтировка Добсона GSO 27 Апрель 2015 23:22 третье
Просмотров: 1271
Разборная монтировка Добсона GSO 27 Апрель 2015 23:22 второе
Просмотров: 1271

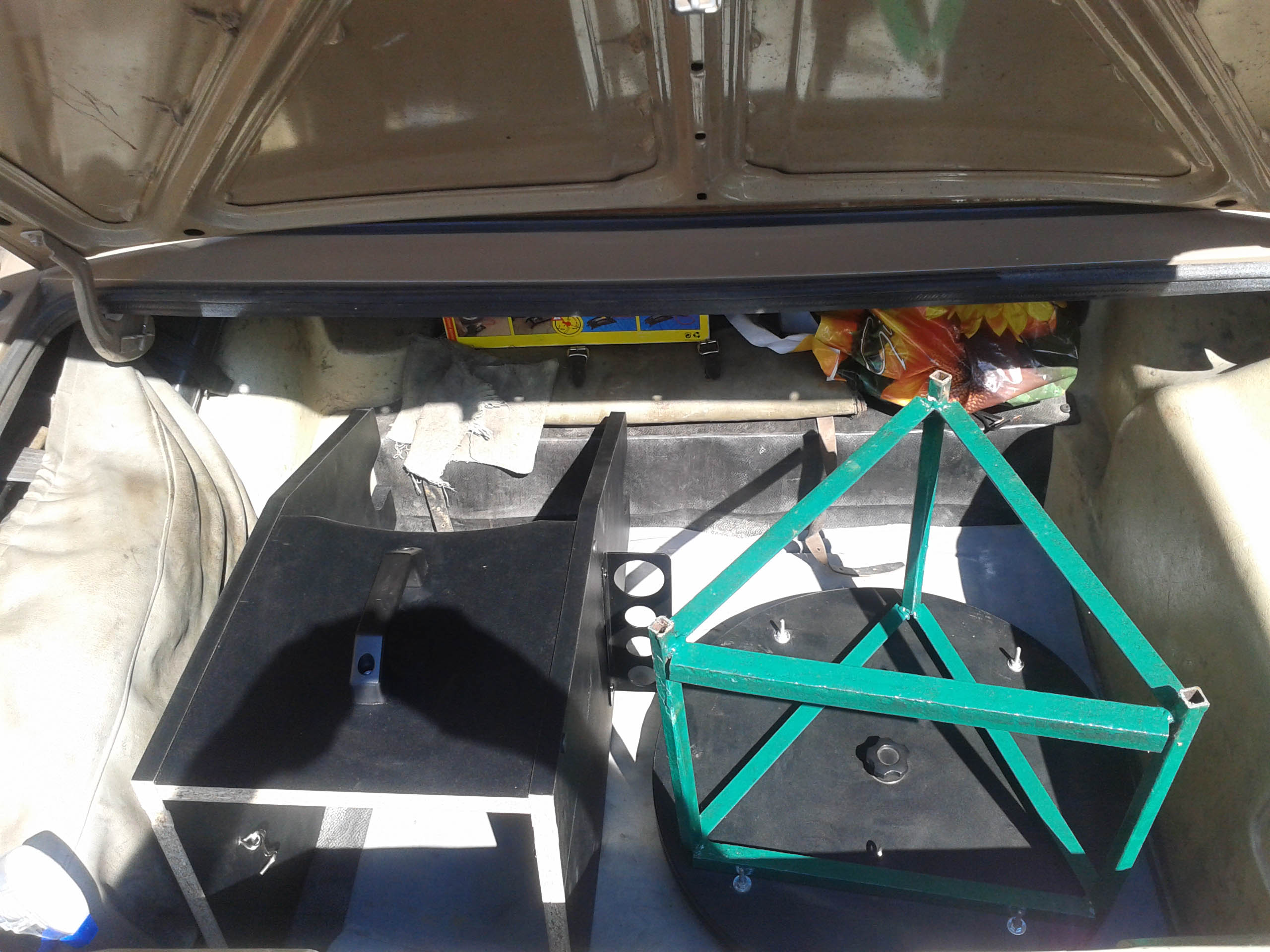

Вот после всего этого моя монти легко помещается в багажник:
Разборная монтировка Добсона GSO 27 Апрель 2015 23:22 первое
Просмотров: 1271



Andrey Moskvin
Сообщение  Заголовок сообщения: Re: Разборная монтировка Добсона  |  Добавлено: 28.04.2015 06:55
Аватара пользователя

Регистрация: 01 ноя 2013
Посты: 5726
Откуда: Запорожье
Vk: VK
Facebook: FB
Google+: Google+

Не в сети
Толково придумали! Спасибо!
Разборная монтировка Добсона GSO 28 Апрель 2015 06:55


_________________
Предпродажные и после продажные консультации. Сертифицированный партнер AstroScope #110907.
Delta Optical-GSO Dobson 10" F/5 M-CRF, GSO 150/750 на DO GSO ATZ, Arsenal ED80/560, Delta Optical 25x100, Arsenal 15х70 Porro, Minolta Standard EWA 10x50


Игорь Астроскоп
Сообщение  Заголовок сообщения: Re: Разборная монтировка Добсона GSO  |  Добавлено: 28.04.2015 08:40
Аватара пользователя

Регистрация: 20 июн 2011
Посты: 6966
Vk: VK
Facebook: FB
Google+: Google+

Не в сети
Оригинально Разборная монтировка Добсона GSO 28 Апрель 2015 08:40

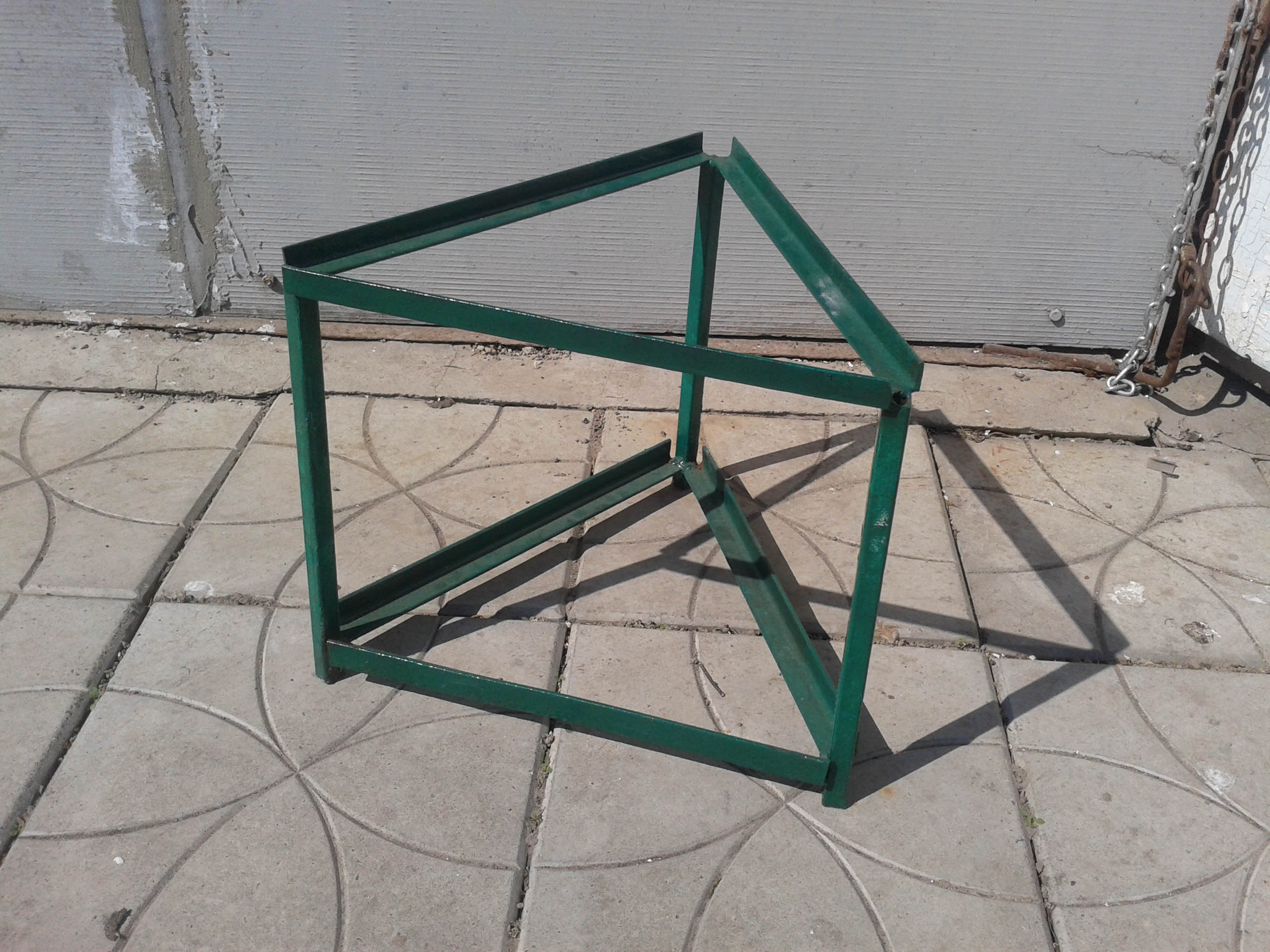

А что это за зеленая конструкция на последнем фото? Подставка под монтировку, чтобы повыше была?


_________________
Мои астрофотографии


Валерий Харитоненко
Сообщение  Заголовок сообщения: Re: Разборная монтировка Добсона GSO  |  Добавлено: 29.04.2015 21:58
Аватара пользователя

Регистрация: 07 авг 2013
Посты: 13
Откуда: Луцк
Vk: VK

Не в сети
Игорь Астроскоп писал(а):
А что это за зеленая конструкция на последнем фото? Подставка под монтировку, чтобы повыше была?

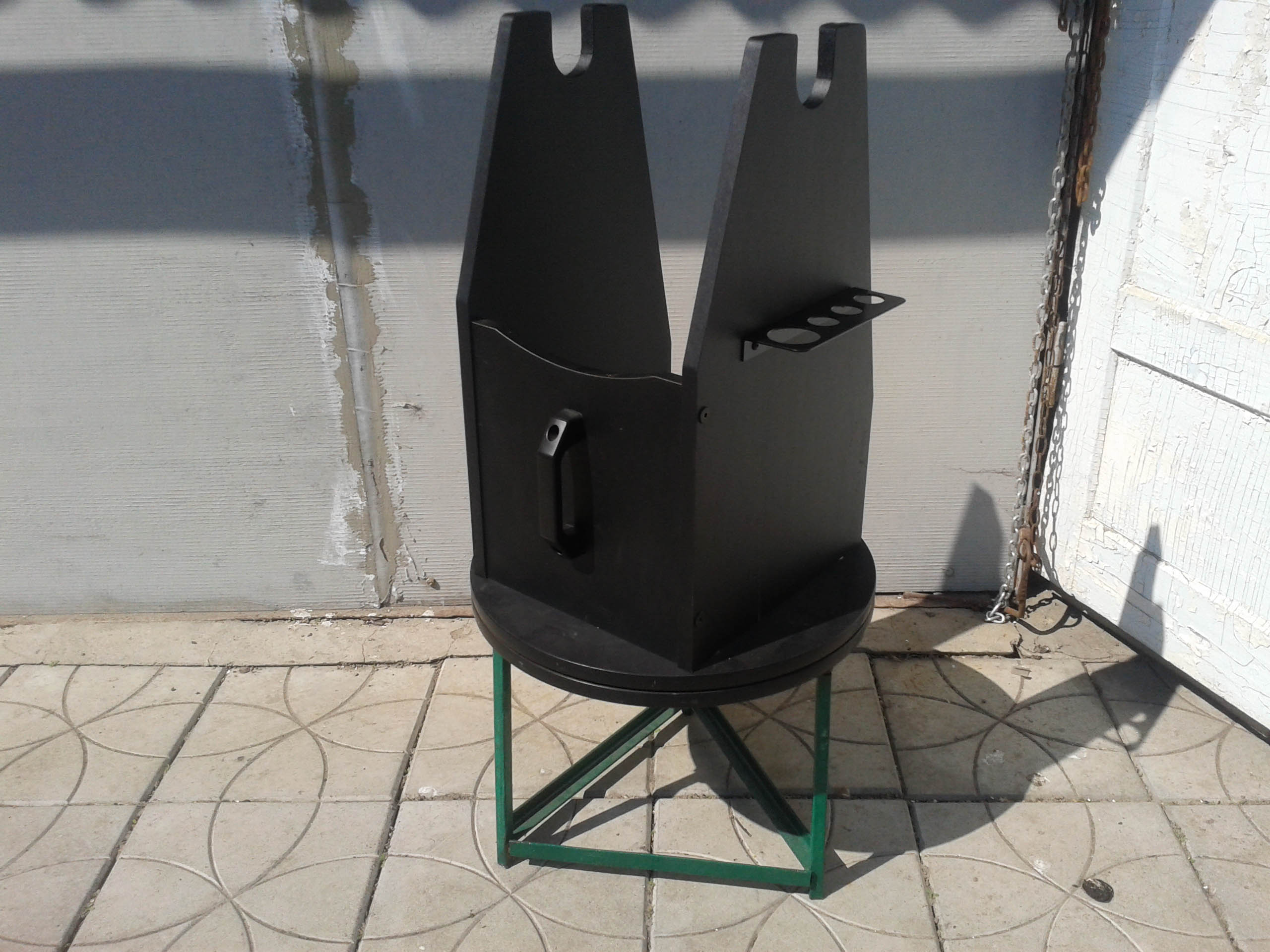

Да, точно подставка. Просто мне так удобнее наблюдать. Высоту рассчитывал: если труба смотрит в зенит, то я стою в полный рост как раз напротив окуляра.
Разборная монтировка Добсона GSO 29 Апрель 2015 21:58 второе
Просмотров: 1246
Разборная монтировка Добсона GSO 29 Апрель 2015 21:58 первое
Просмотров: 1246
