Валера Леванда
Сообщение  Заголовок сообщения: Переделка вилки от ШК под рефрактор и ньютон.  |  Добавлено: 31.07.2015 17:23
Аватара пользователя

Регистрация: 18 ноя 2014
Посты: 1275
Откуда: Харьков
Facebook: FB
Google+: Google+

Не в сети

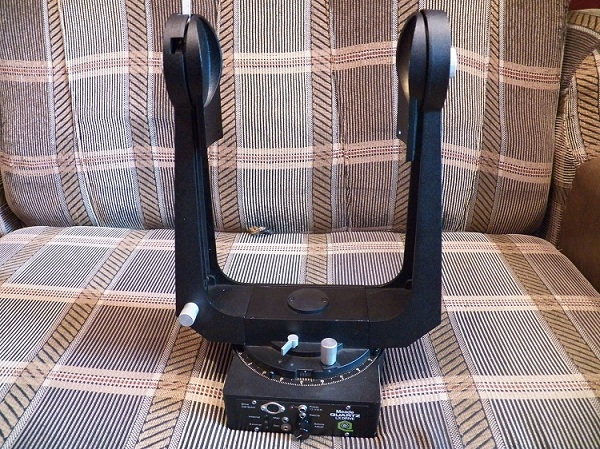

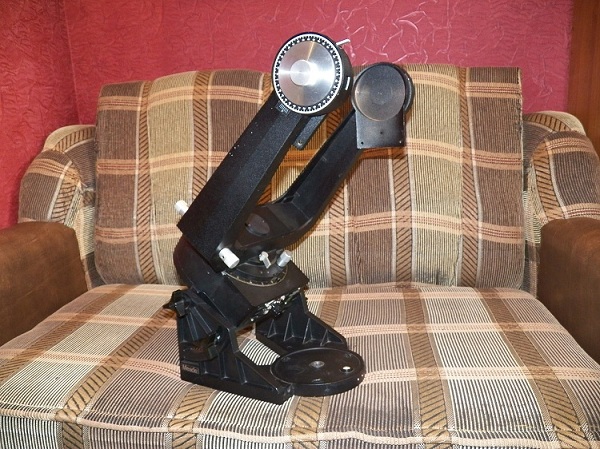

Прикупил по случаю вилку от ШК 8" с экваториальным клином-
Переделка вилки от ШК под рефрактор и ньютон. 31 Июль 2015 17:23 пятое
Просмотров: 1051
Переделка вилки от ШК под рефрактор и ньютон. 31 Июль 2015 17:23 четвертое
Просмотров: 1051
Переделка вилки от ШК под рефрактор и ньютон. 31 Июль 2015 17:23 третье
Просмотров: 1051

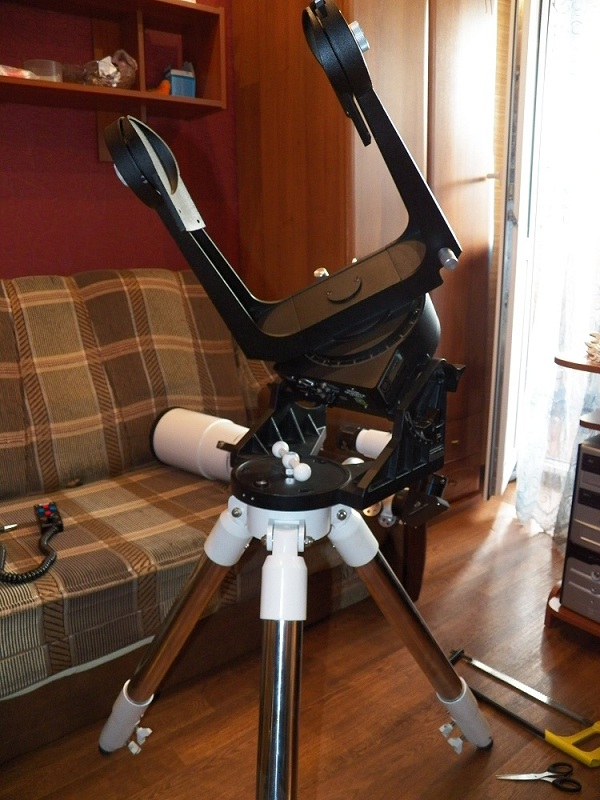

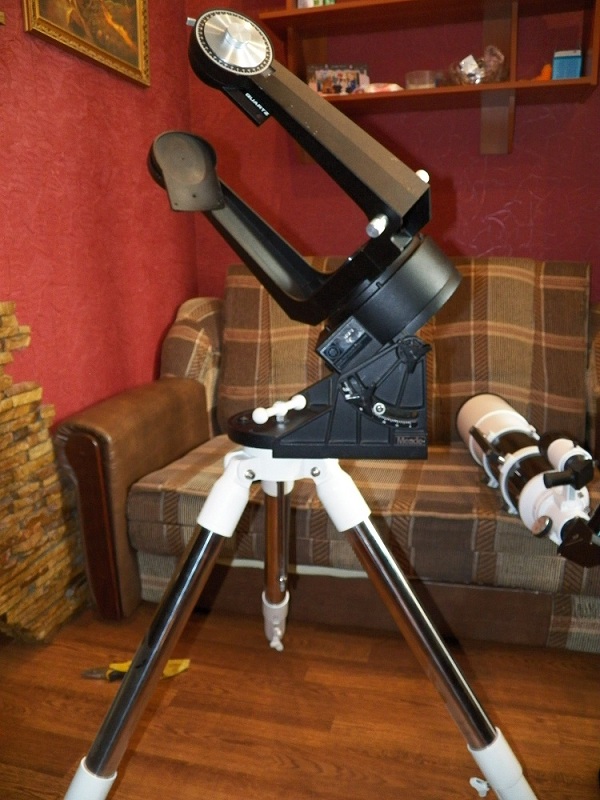

Поставил её на ноги от еку5-точнее эксос 2,всё стало правда пришлось немного подпилить штырёк на триноге сверху.
Переделка вилки от ШК под рефрактор и ньютон. 31 Июль 2015 17:23 второе
Просмотров: 1051
Переделка вилки от ШК под рефрактор и ньютон. 31 Июль 2015 17:23 первое
Просмотров: 1051

Далее будет.


_________________
Ньютон Arsenal-GSO 150/750 на вилке Meade LX3 с клином .


Валера Леванда
Сообщение  Заголовок сообщения: Re: Переделка вилки от ШК под рефрактор и ньютон.  |  Добавлено: 31.07.2015 17:32
Аватара пользователя

Регистрация: 18 ноя 2014
Посты: 1275
Откуда: Харьков
Facebook: FB
Google+: Google+

Не в сети

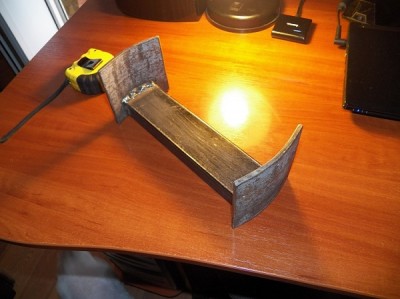

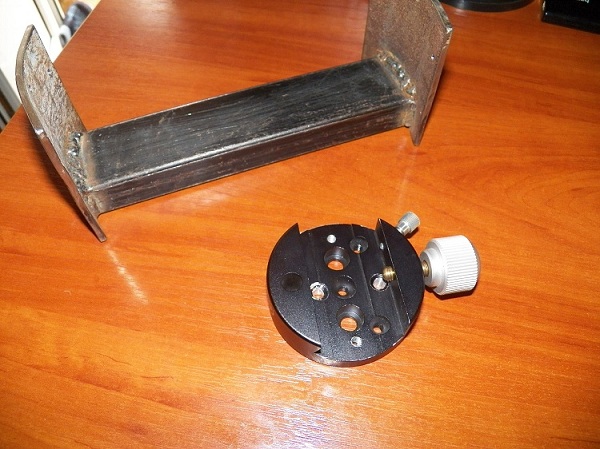

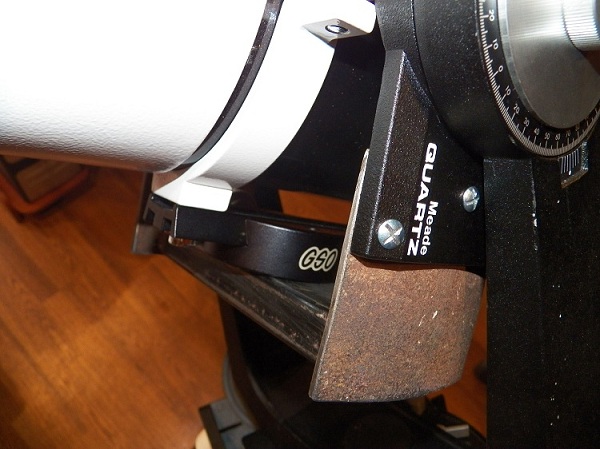

И пришёл самый главный вопрос ,как поставить на это короткий 150\750 мм рефрактор.Выход был практически сразу найден .Был сварен вот такой переходник и куплен в Астроскопе зажим для ЛХ под разное приминение
Переделка вилки от ШК под рефрактор и ньютон. 31 Июль 2015 17:32 четвертое
Просмотров: 1050
Переделка вилки от ШК под рефрактор и ньютон. 31 Июль 2015 17:32 третье
Просмотров: 1050
Переделка вилки от ШК под рефрактор и ньютон. 31 Июль 2015 17:32 второе
Просмотров: 1050

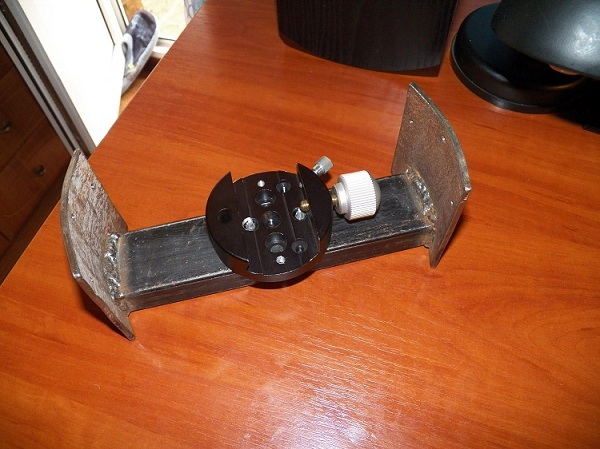

Размер свареного переходника длинна 230 мм-труба 50х25х3мм,уши 90х90х5мм.

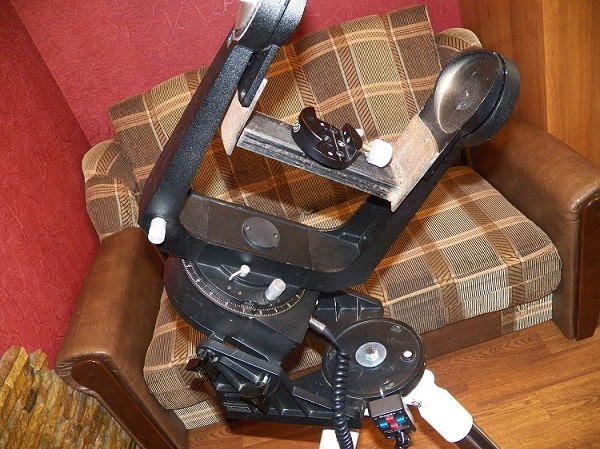

Были нарезаны в ушах переходника резьбы всё собрано до кучи
Переделка вилки от ШК под рефрактор и ньютон. 31 Июль 2015 17:32 первое
Просмотров: 1050

Далее будет..


_________________
Ньютон Arsenal-GSO 150/750 на вилке Meade LX3 с клином .


Валера Леванда
Сообщение  Заголовок сообщения: Re: Переделка вилки от ШК под рефрактор и ньютон.  |  Добавлено: 31.07.2015 17:40
Аватара пользователя

Регистрация: 18 ноя 2014
Посты: 1275
Откуда: Харьков
Facebook: FB
Google+: Google+

Не в сети

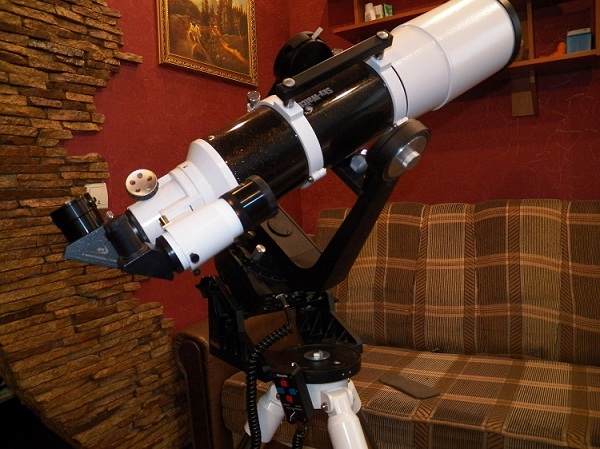

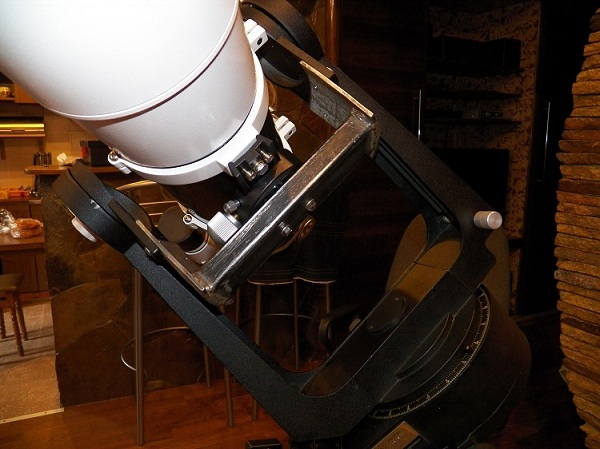

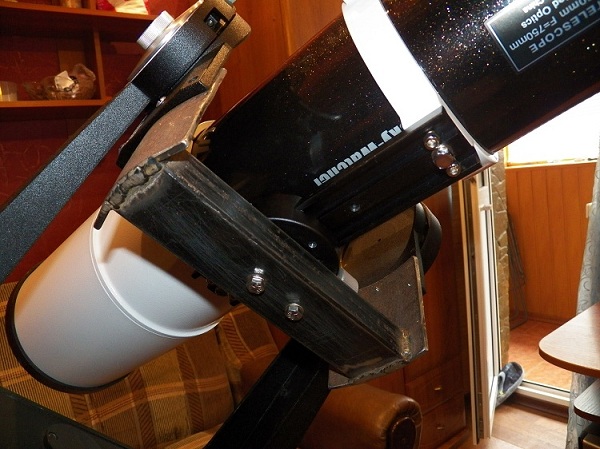

Ну и собственно говоря и всё
Переделка вилки от ШК под рефрактор и ньютон. 31 Июль 2015 17:40 четвертое
Просмотров: 1050
Переделка вилки от ШК под рефрактор и ньютон. 31 Июль 2015 17:40 третье
Просмотров: 1050
Переделка вилки от ШК под рефрактор и ньютон. 31 Июль 2015 17:40 второе
Просмотров: 1050
Переделка вилки от ШК под рефрактор и ньютон. 31 Июль 2015 17:40 первое
Просмотров: 1050

Короче получилась вполне мобильная и достаточно универсальная монтировка,для установки дудок любых размеров не превышающих ширину вилки,вес держит приличный,вполне одним человеком носимая,а главное с ведением по одной оси и беспроблемной моторизацией второй.Появится погода покажу что она рефрактором наведёт.Да ,забыл, ну без "мёртвых зон" конечно не обошлось, они есть но не такие большие - чем-то приходится жертвовать.


_________________
Ньютон Arsenal-GSO 150/750 на вилке Meade LX3 с клином .


Михаил Астроскоп
Сообщение  Заголовок сообщения: Re: Переделка вилки от ШК под рефрактор и ньютон.  |  Добавлено: 31.07.2015 17:50
Аватара пользователя

Регистрация: 05 май 2014
Посты: 1556
Откуда: Харьков
Vk: VK
Facebook: FB
Google+: Google+

Не в сети
Та. Отлично. Вот еще покрасишь...



Валера Леванда
Сообщение  Заголовок сообщения: Re: Переделка вилки от ШК под рефрактор и ньютон.  |  Добавлено: 31.07.2015 17:53
Аватара пользователя

Регистрация: 18 ноя 2014
Посты: 1275
Откуда: Харьков
Facebook: FB
Google+: Google+

Не в сети
Уже покрашено ,забыл.


_________________
Ньютон Arsenal-GSO 150/750 на вилке Meade LX3 с клином .


Andrey Moskvin
Сообщение  Заголовок сообщения: Re: Переделка вилки от ШК под рефрактор и ньютон.  |  Добавлено: 31.07.2015 18:19
Аватара пользователя

Регистрация: 01 ноя 2013
Посты: 5721
Откуда: Запорожье
Vk: VK
Facebook: FB
Google+: Google+

Не в сети
Супер!!!
Переделка вилки от ШК под рефрактор и ньютон. 31 Июль 2015 18:19


_________________
Предпродажные и после продажные консультации. Сертифицированный партнер AstroScope #110907.
Delta Optical-GSO Dobson 10" F/5 M-CRF, GSO 150/750 на DO GSO ATZ, Arsenal ED80/560, Delta Optical 25x100, Arsenal 15х70 Porro, Minolta Standard EWA 10x50


Игорь Астроскоп
Сообщение  Заголовок сообщения: Re: Переделка вилки от ШК под рефрактор и ньютон.  |  Добавлено: 31.07.2015 19:00
Аватара пользователя

Регистрация: 20 июн 2011
Посты: 6957
Vk: VK
Facebook: FB
Google+: Google+

Не в сети
Валера Леванда писал(а):
Короче получилась вполне мобильная и достаточно универсальная монтировка,для установки дудок любых размеров не превышающих ширину вилки,вес держит приличный,вполне одним человеком носимая,а главное с ведением по одной оси и беспроблемной моторизацией второй.

Я догадывался, кто купил этот лот на Астробарахолке Переделка вилки от ШК под рефрактор и ньютон. 31 Июль 2015 19:00 первое И погода в Харькове сразу испортилась Переделка вилки от ШК под рефрактор и ньютон. 31 Июль 2015 19:00 второе
Но, что переделка и обзор будут так быстро - даже не представлял Переделка вилки от ШК под рефрактор и ньютон. 31 Июль 2015 19:00 третье

Переделка вилки от ШК под рефрактор и ньютон. 31 Июль 2015 19:00 четвертое Переделка вилки от ШК под рефрактор и ньютон. 31 Июль 2015 19:00 пятое Поздравляю с апгрейдом.

Насчет дудок Вы конечно поскромничали - теперь и "ведра" можно ставить Переделка вилки от ШК под рефрактор и ньютон. 31 Июль 2015 19:00 шестое
Есть несколько вопросов:
- хотелось бы подробней о мидовском экваториальном клине (все таки довольно редкий аксессуар)
- как реализовано заводское ведение (тип двигателей, пульт, питание, наличие порта автогида и т.п.)

П.С. И конечно хотелось бы увидеть астрофото с нового сетапа, можно даже одиночники для оценки электромеханики


_________________
Мои астрофотографии


Валера Леванда
Сообщение  Заголовок сообщения: Re: Переделка вилки от ШК под рефрактор и ньютон.  |  Добавлено: 31.07.2015 19:26
Аватара пользователя

Регистрация: 18 ноя 2014
Посты: 1275
Откуда: Харьков
Facebook: FB
Google+: Google+

Не в сети

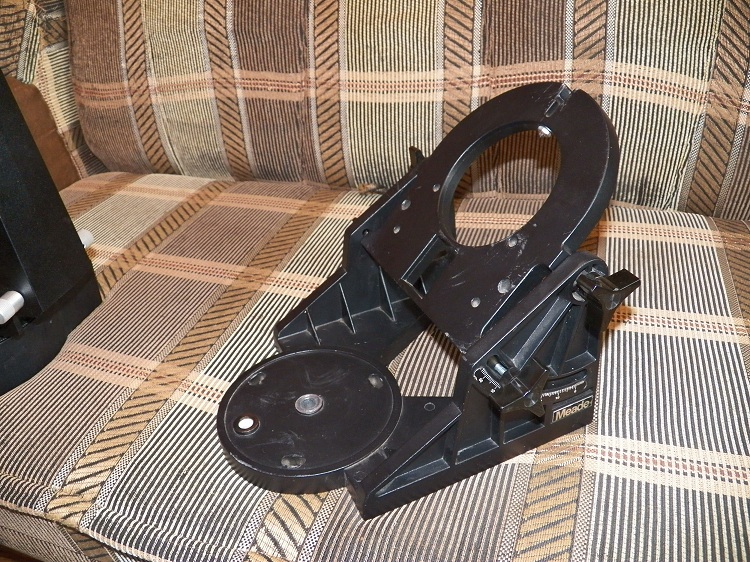

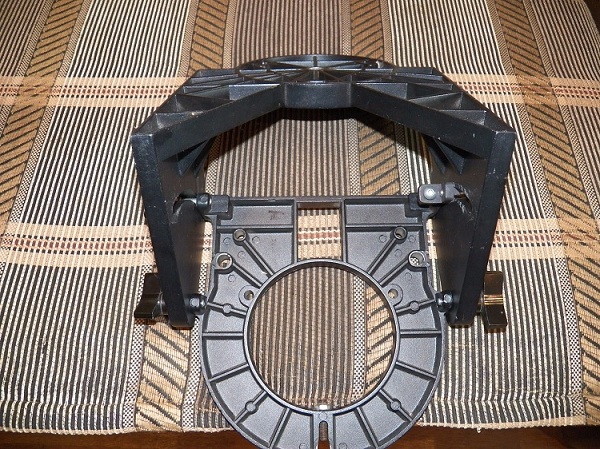

Вот пока без размеров фото клина,нечего рядом приложить,могу сказать одно дебелый.Двигатель помойму не шаговый,а если и шаговый то шаг разбит на микро шаги(не слышно шагов) -разбирал,всё пересмазывал ,смотрел,щупал.
Переделка вилки от ШК под рефрактор и ньютон. 31 Июль 2015 19:26 четвертое
Просмотров: 1031
Переделка вилки от ШК под рефрактор и ньютон. 31 Июль 2015 19:26 третье
Просмотров: 1031

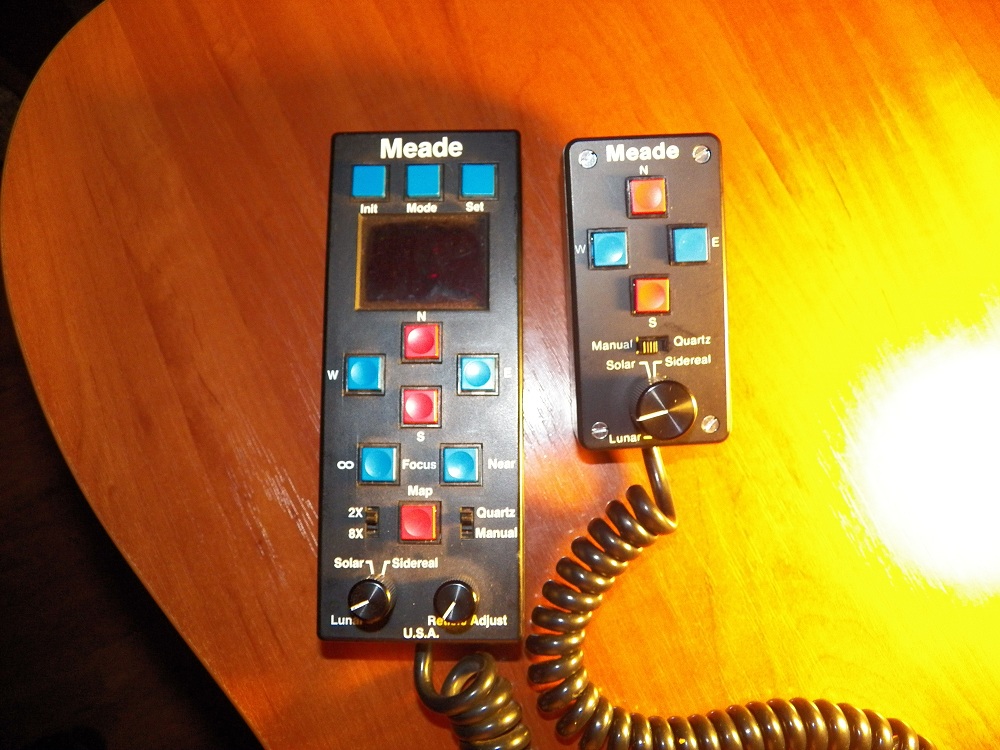

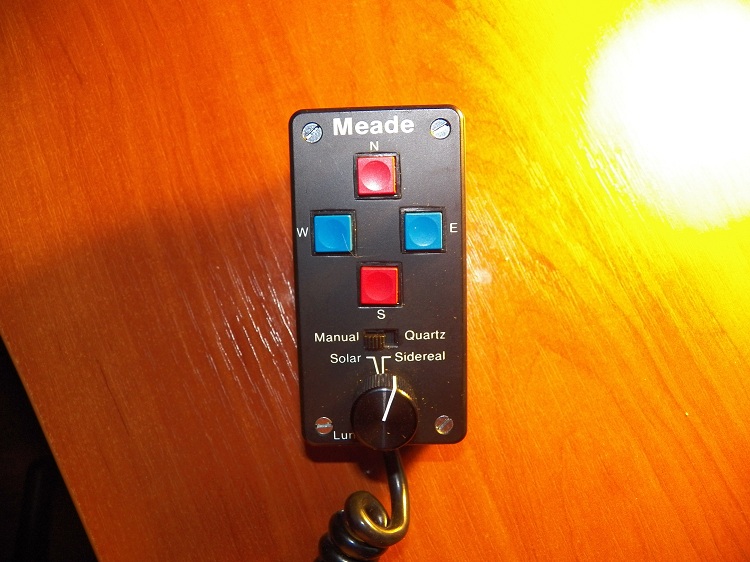

Фото пульта
Переделка вилки от ШК под рефрактор и ньютон. 31 Июль 2015 19:26 второе
Просмотров: 1031

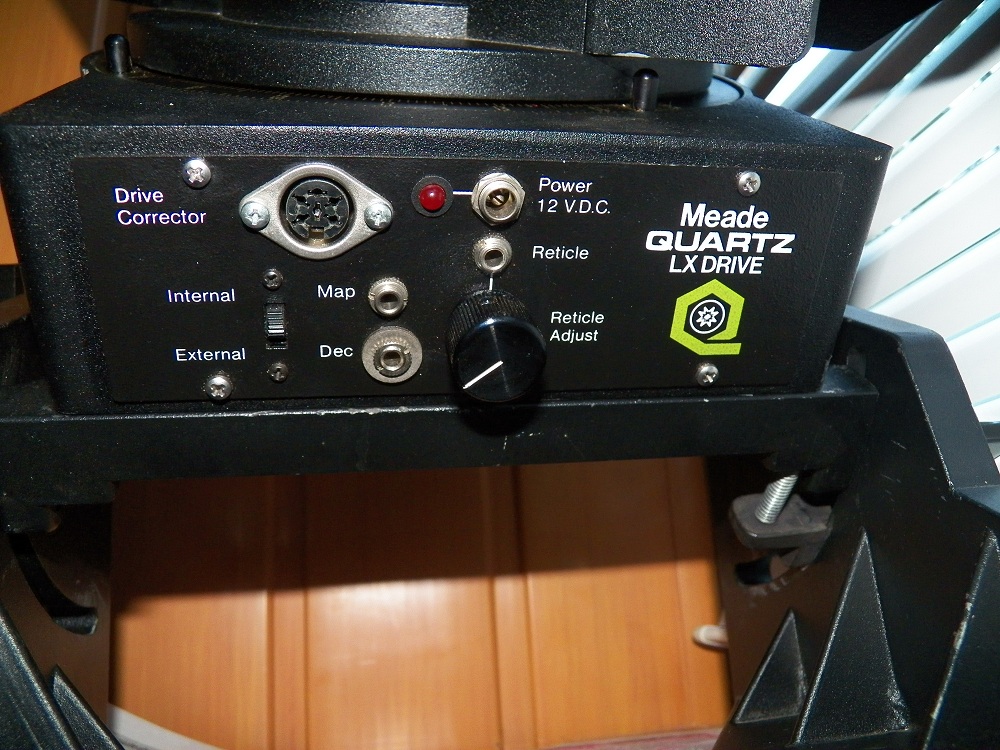

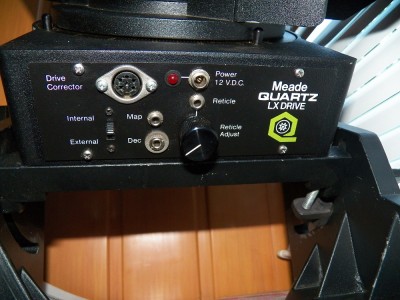

фото панели управления
Переделка вилки от ШК под рефрактор и ньютон. 31 Июль 2015 19:26 первое
Просмотров: 1031

Фото чего небудь небесного ,как появится погода-сам жду.


_________________
Ньютон Arsenal-GSO 150/750 на вилке Meade LX3 с клином .


Последний раз редактировалось Валера Леванда 03.12.2015 19:16, всего редактировалось 1 раз.


Игорь Астроскоп
Сообщение  Заголовок сообщения: Re: Переделка вилки от ШК под рефрактор и ньютон.  |  Добавлено: 31.07.2015 19:42
Аватара пользователя

Регистрация: 20 июн 2011
Посты: 6957
Vk: VK
Facebook: FB
Google+: Google+

Не в сети
Валера Леванда писал(а):
Вот пока без размеров фото клина,нечего рядом приложить,могу сказать одно дебелый.Двигатель точно не шаговый -разбирал,всё пересмазывал ,смотрел,щюпал.
фото панели управления
Фото чего небудь небесного ,как появится погода-сам жду.

Валера, спасибо Переделка вилки от ШК под рефрактор и ньютон. 31 Июль 2015 19:42 первое
Очень интересные фото.
И ручная регулировка есть и кварцевая стабилизация Переделка вилки от ШК под рефрактор и ньютон. 31 Июль 2015 19:42 второе
Если не шаговые, то похоже синхронные движки стоят, а с кварцованой частотой это тоже хорошо Переделка вилки от ШК под рефрактор и ньютон. 31 Июль 2015 19:42 второе а энкодеров наверное нет?
Но исполнение зачетное, еще раз поздравляю Переделка вилки от ШК под рефрактор и ньютон. 31 Июль 2015 19:42 третье
А пульт вообще класс: кнопки по сторонам света (и это правильно), не видел еще такого Переделка вилки от ШК под рефрактор и ньютон. 31 Июль 2015 19:42 четвертое
Завтра в ночь уже обещают чистое небо, правда Луна полная ("голубая" Переделка вилки от ШК под рефрактор и ньютон. 31 Июль 2015 19:42 пятое ), но для проверки пойдет, так что ждем первого света.
Удачи.


_________________
Мои астрофотографии


Валера Леванда
Сообщение  Заголовок сообщения: Re: Переделка вилки от ШК под рефрактор и ньютон.  |  Добавлено: 31.07.2015 19:53
Аватара пользователя

Регистрация: 18 ноя 2014
Посты: 1275
Откуда: Харьков
Facebook: FB
Google+: Google+

Не в сети
Да пульт удобный,я уже ощутил это,на 10"-ке похожий но поинтересней,и мотор по оси склонения ставится как электрофокусёр.
Переделка вилки от ШК под рефрактор и ньютон. 31 Июль 2015 19:53
Просмотров: 1024


_________________
Ньютон Arsenal-GSO 150/750 на вилке Meade LX3 с клином .
