Санек Григорич
Сообщение  Заголовок сообщения: Подвижка зеркала на SW1149.  |  Добавлено: 23.11.2017 08:58
Аватара пользователя

Регистрация: 16 окт 2017
Посты: 452
Vk: VK
Google+: Google+

Не в сети
Кто пытался подружить зеркалку canon с sw1149- знает, что у этой трубы не хватает хода фокусера, необходимо двигать ГЗ.
На своем примере постараюсь объяснить.

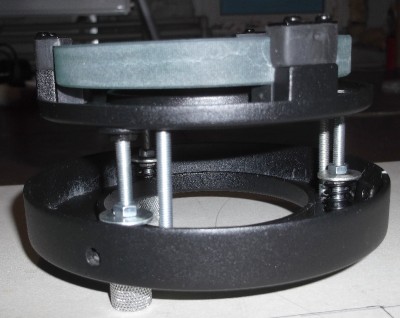

Берем шесть болтов М5х70мм, вкручиваем в оправу, не забываем про пружины, выставляем высоту зеркала так, что б фокус с фотоаппаратом был где-то в 5мм от начала хода фокусера.
Если в таком положении ГЗ, на фокусер установить удлинительную трубку(например корпус от ЛБ2х), то можно свободно перекрыть рабочий диапазон окуляров 4-25мм.
Несколько замечаний:
1. при подвижке ГЗ "обрезается" апертура,
2. перед подвижкой обязательно следует нанести центральную метку на ГЗ для юстировки.
3. всегда можно вернуть ГЗ в исходное(заводское) положение.
Вроде все, возможно кому то данная информация пригодится.

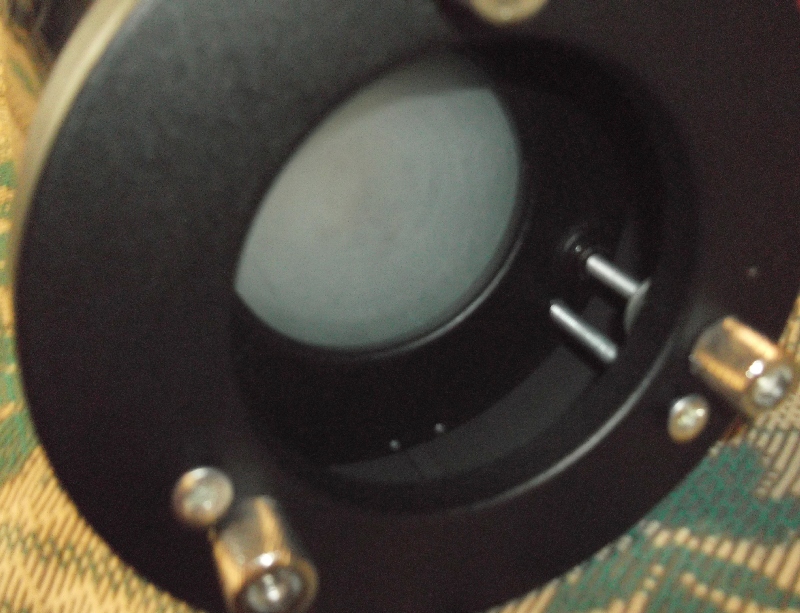

Подвижка зеркала на SW1149. 23 Ноябрь 2017 08:58 первое
Просмотров: 538

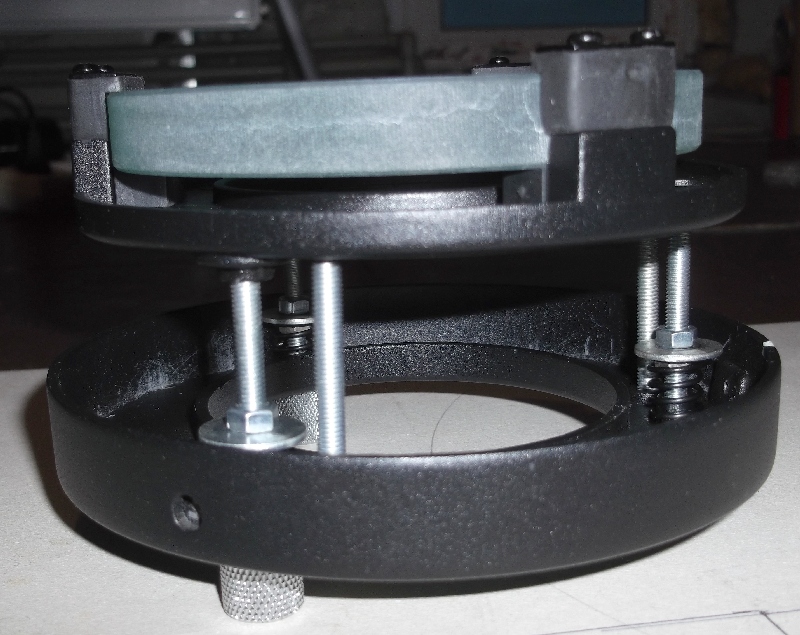

Подвижка зеркала на SW1149. 23 Ноябрь 2017 08:58 второе
Просмотров: 538


_________________
sw dob6" на экв. платформе.
sw 1149 eq2.
celestron ps 607az
Игорь Астроскоп
Сообщение  Заголовок сообщения: Re: Подвижка зеркала на SW1149.  |  Добавлено: 23.11.2017 09:05
Аватара пользователя

Регистрация: 20 июн 2011
Посты: 6665
Vk: VK
Facebook: FB
Google+: Google+

Не в сети
Санек Григорич писал(а):
возможно кому то данная информация пригодится.

Спасибо за наглядный пример! Информация полезная Подвижка зеркала на SW1149. 23 Ноябрь 2017 09:05 первое
Подвижка зеркала на SW1149. 23 Ноябрь 2017 09:05 второе Подвижка зеркала на SW1149. 23 Ноябрь 2017 09:05 третье

П.С. Что-то подобное я когда-то делал с трубой МИЦАРА (110/805), фото с него можно найти в "дебрях" Форума. Например viewtopic.php?f=8&t=11423#p27104
Причем особого эффекта от "обрезания" я не заметил.



Михаил Астроскоп
Сообщение  Заголовок сообщения: Re: Подвижка зеркала на SW1149.  |  Добавлено: 23.11.2017 09:12
Аватара пользователя

Регистрация: 05 май 2014
Посты: 1343
Откуда: Харьков
Vk: VK
Facebook: FB
Google+: Google+

Не в сети
Красиво решили вопрос с короткими пружинами.
Подвижка зеркала на SW1149. 23 Ноябрь 2017 09:12



Санек Григорич
Сообщение  Заголовок сообщения: Re: Подвижка зеркала на SW1149.  |  Добавлено: 24.11.2017 13:16
Аватара пользователя

Регистрация: 16 окт 2017
Посты: 452
Vk: VK
Google+: Google+

Не в сети
Игорь Астроскоп писал(а):
П.С. Что-то подобное я когда-то делал с трубой МИЦАРА (110/805), фото с него можно найти в "дебрях" Форума. Например viewtopic.php?f=8&t=11423#p27104


Подвижка зеркала на SW1149. 24 Ноябрь 2017 13:16
Игорь Астроскоп писал(а):
Причем особого эффекта от "обрезания" я не заметил.


Скорей всего данное "урезание" апертуры немного повлияет на визуальные наблюдения.
Михаил Астроскоп писал(а):
Красиво решили вопрос с короткими пружинами.


Спасибо!


_________________
sw dob6" на экв. платформе.
sw 1149 eq2.
celestron ps 607az


Andrey Moskvin
Сообщение  Заголовок сообщения: Re: Подвижка зеркала на SW1149.  |  Добавлено: 24.11.2017 14:30
Аватара пользователя

Регистрация: 01 ноя 2013
Посты: 5401
Откуда: Запорожье
Vk: VK
Facebook: FB
Google+: Google+

Не в сети
Михаил Астроскоп писал(а):
Красиво решили вопрос с короткими пружинами.
Подвижка зеркала на SW1149. 24 Ноябрь 2017 14:30 первое

Мне тоже понравилось.
Подвижка зеркала на SW1149. 24 Ноябрь 2017 14:30 второе
