Как говориться, - не говори гоп пока не перескочишь… - по этому, долго сомневался стоит ли разглашать текущий проект или может, подождать завершения. Но, возможно, ждать придется очень долго - рискую позабыть как все начиналось. Да и в период бездействия, собранная мной информация может кому-нить пригодиться. Так что не сочтите балаболом… Даже полезно будет поделиться, чей-то совет, возможно, убережёт меня от глупой ошибки. Собирался же все описывать. Сейчас начну, а потом, походу, меньше писанины останется.
Так случилось, всегда мечтал построить маленькое астросооружение, чтобы, как только блеснули звезды - открыл забрало, стряхнул покрывало, и наблюдай себе в просветах облаков…
В самом конце 2013-го переехали в собственный частный дом, появилась территория для осуществления любых прихотей. Но перед этим нужно было утрясти некоторые детали. Я представлял, будто преодолеваю ступеньку за ступенькой на пути к мечте. Это отличная мотивация. Сделал небольшой ремонт, провел воду и построил канализацию, поменял забор, поставил лавочку, заменил ворота во двор…

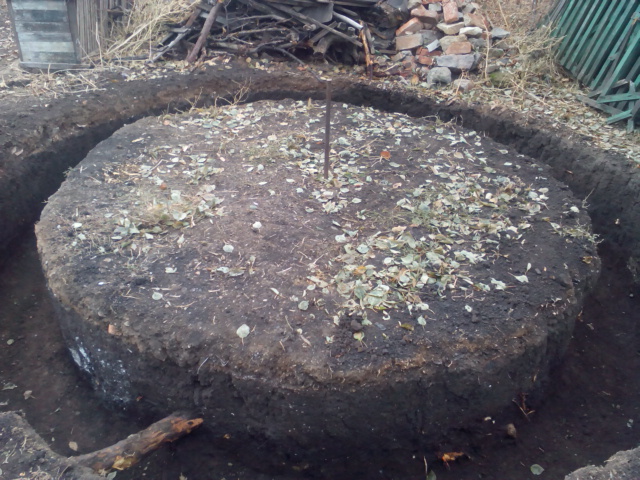

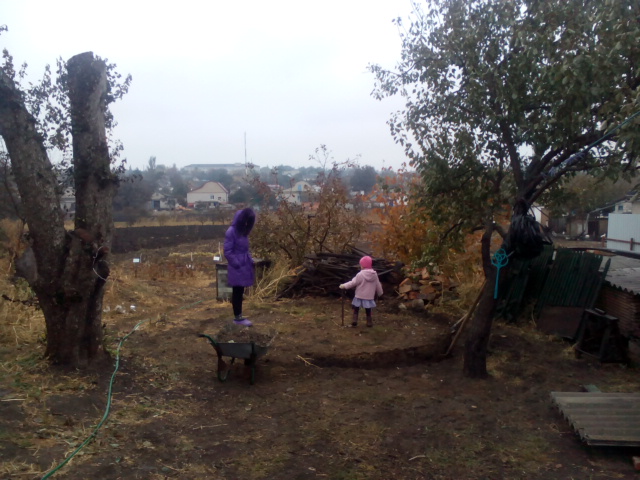

Пришлось сделать еще много чего, но 22 октября 2015-го все-же перешел от размышлений к действиям – начал рыть траншею под фундамент. Время года было позднее, по этому, опасаясь заморозков, не стал строить фундамент выше уровня земли. Засыпал траншею строительным мусором (камни, битый кирпич, битые бетонные столбики – этого добра скопилось достаточно), кинул пару колец с арматуры и залил бетоном вровень с землей, укрыл от морозов.

Проект беседки-купола 2,5м 27 Ноябрь 2017 01:36 первое
Просмотров: 1315
Проект беседки-купола 2,5м 27 Ноябрь 2017 01:36 второе
Просмотров: 1315

Алексей Проценко 3056
Сообщение  Заголовок сообщения: Re: Проект беседки-купола 2,5м  |  Добавлено: 27.11.2017 01:37
Аватара пользователя

Регистрация: 18 авг 2017
Посты: 87
Facebook: FB

Не в сети

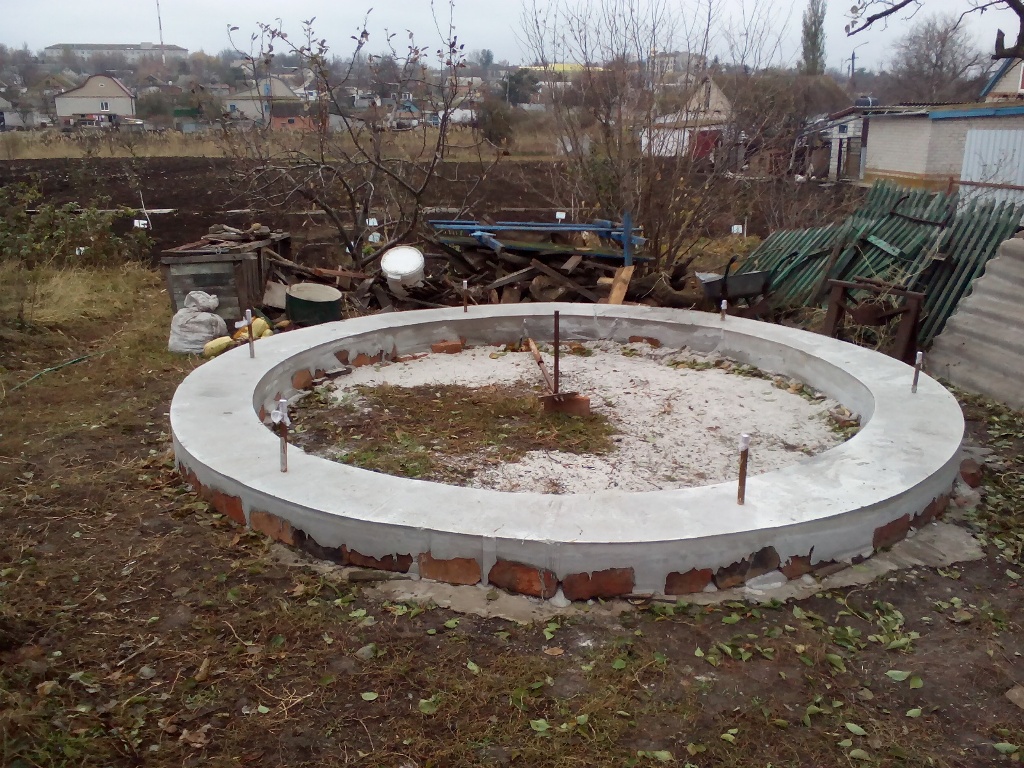

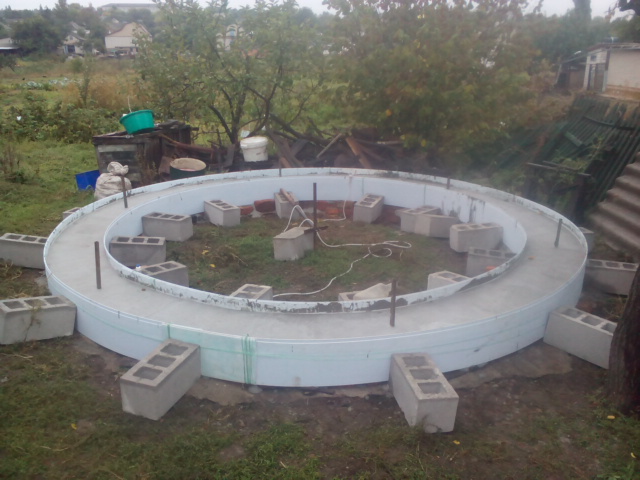

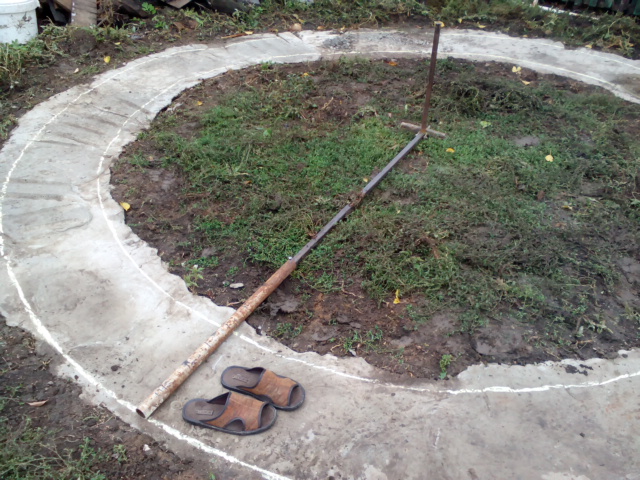

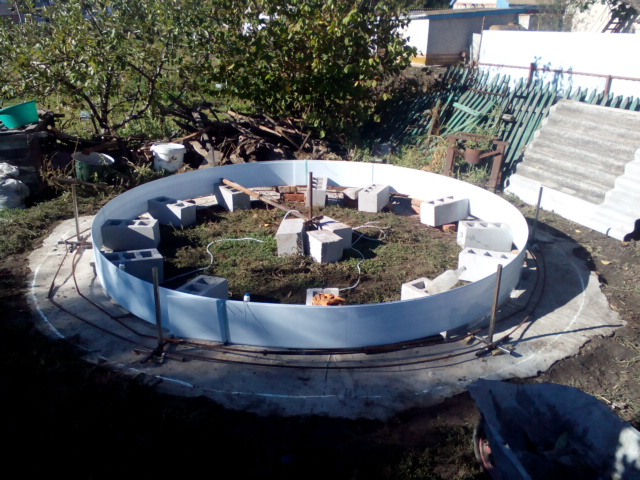

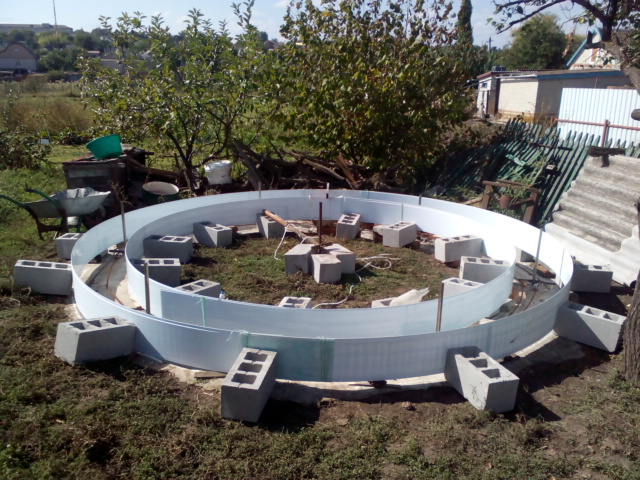

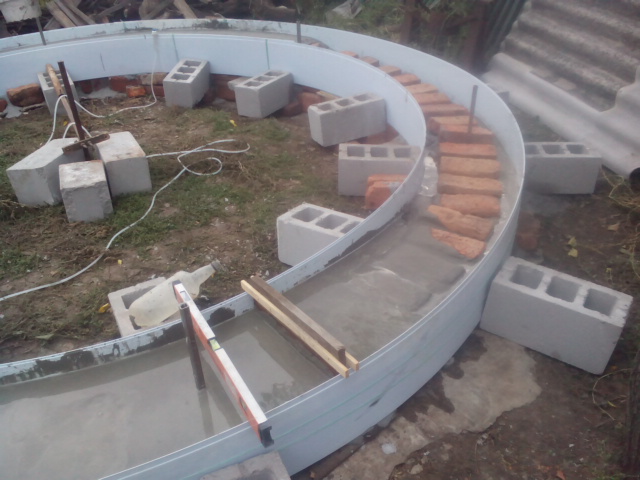

В сентябре 2016-го, в межсезонье, удалось выделить пару деньков и пару тысяч на мечту. Создать круглую опалубку правильной формы, по уровню, представлялось интересной задачей, с которой мы справились, используя полоски пластика для облицовки помещений. Кругом грязища была, чтобы не испачкать бетон, приходилось ходить по нему, нанося разметку, в комнатных тапочках.

Проект беседки-купола 2,5м 27 Ноябрь 2017 01:37
Просмотров: 1314

Алексей Проценко 3056
Сообщение  Заголовок сообщения: Re: Проект беседки-купола 2,5м  |  Добавлено: 27.11.2017 01:43
Аватара пользователя

Регистрация: 18 авг 2017
Посты: 87
Facebook: FB

Не в сети
Пришлось пойти на компромисс с супругой. Она хотела летнюю беседку, я – непременно именно круглый купол, не квадратную откатную крышу, а купол – это моя прихоть, мечта. Так как подходящее место оказалось только одно, нужно планировать многоцелевое сооружение. На крыше беседки будет купол. Центральной колонной пришлось пожертвовать (астрофото отпадает). Тем ни менее, чтобы не дрожал потолок, при перемещениях, во время наблюдений, я планирую середину перекладин, под некоторым углом, связать с каждой колонной по отдельности, и при помощи винтовых натяжителей, (в модели показать забыл) слегка поднапрячь их – как делают для повышения жесткости треног (думаю, для визуала пойдет).

Проект беседки-купола 2,5м 27 Ноябрь 2017 01:43 первое
Просмотров: 1314
Проект беседки-купола 2,5м 27 Ноябрь 2017 01:43 второе
Просмотров: 1314
Проект беседки-купола 2,5м 27 Ноябрь 2017 01:43 третье
Просмотров: 1314
Проект беседки-купола 2,5м 27 Ноябрь 2017 01:43 четвертое
Просмотров: 1314

Алексей Проценко 3056
Сообщение  Заголовок сообщения: Re: Проект беседки-купола 2,5м  |  Добавлено: 27.11.2017 01:45
Аватара пользователя

Регистрация: 18 авг 2017
Посты: 87
Facebook: FB

Не в сети
Сейчас подходит к концу осень 2017-го, к тому же заканчивается отпуск. Но конкретных действий еще не предпринимал. Из-за банальной задержки в зарплате, расходы на «аэрокосмическую» отрасль пришлось урезать, проект временно приостановлен. Телескоп Джеймса Уэбба 20 лет строят не по тому, что Америка бедная страна, а по тому, что часто появляются более насущные статьи расходов. Тем ни менее, если нельзя строить, то хотя бы можно все просчитать и продумать.

Проект беседки-купола 2,5м 27 Ноябрь 2017 01:45
Просмотров: 1314

Алексей Проценко 3056
Сообщение  Заголовок сообщения: Re: Проект беседки-купола 2,5м  |  Добавлено: 27.11.2017 01:46
Аватара пользователя

Регистрация: 18 авг 2017
Посты: 87
Facebook: FB

Не в сети
С самого начала, для того, чтобы перейти от мечты к замыслу, нужно от чего-то отталкиваться. Долгое время я искал в сети примеры похожих сооружений. Самое главное, отыскать прецедент, получить уверенность в том, что не один ты на свете такой неадекватный. Удостоверится, что есть люди, которые совершают подобные же поступки, тратят время своей жизни и уйму моральных, умственных и физических усилий, (не говоря уже о финансах), на дело не совсем понятное для большинства. При этом, умудряются оставаться счастливыми успешными и уверенными в себе, энтузиастами. Для того, чтобы решиться на такую авантюру, мне понадобилась вся моя решимость и смелость, без этих вдохновляющих примеров, скорее всего, я даже и не начинал бы.
Пользуясь случаем, хочу выразить признательность и уважение, благодарность каждому из них. Свершения этих Людей вдохновляют и поддерживают меня, они не напрасны, потому как пригодились мне и помогут многим другим, – Спасибо большое. – С благодарностью привожу на этот счет несколько ссылок:
http://www.heavenly-owl.com.ua/?page_id=63
http://ziv.telescopes.ru/rubric/amateur ... html?pub=4
http://scope.narod.ru/zhukov/index.html
http://www.astronomy.ru/forum/index.php ... 576.0.html
http://www.old.astronomer.ru/library.ph ... =2&gid=101
http://edinstvo.org/page/observatory
http://www.astroclub.kiev.ua/forum/inde ... ic=39013.0
http://astrobudka.blogspot.com/p/blog-page_26.html



Алексей Проценко 3056
Сообщение  Заголовок сообщения: Re: Проект беседки-купола 2,5м  |  Добавлено: 27.11.2017 01:47
Аватара пользователя

Регистрация: 18 авг 2017
Посты: 87
Facebook: FB

Не в сети
На основе этой, и многой другой информации, мало-по-малу, в голове кристаллизовался собственный проект. Мне кажется, я в общих чертах придумал, как и из чего строить купол, как выливать из бетона колонны и т.д. Створки купола у меня должны открываться нетипичным способом (как крышки сундука). Такой конструкции пока не встречал, интересно работоспособна ли она? Захотелось перейти от умозрительных прикидок и зарисовок от руки, к более точной визуализации. Здесь как нельзя лучше подойдет трехмерное моделирование. Потому как позволяет не только посмотреть и прикинуть, но и посчитать приблизительно материал, оценить пропорции. Каждый элемент имеет свои размеры и координаты в пространстве. Построив такую модель – считай, создал все нужные чертежи. Вот этим я на досуге и занялся.
Скачал программу blender (у меня уже был чуточку опыт работы с менее продвинутыми программами такого рода). Освоиться с программой мне помогли эти видео:
https://www.youtube.com/watch?v=7GCtVM-8naY
https://www.youtube.com/watch?v=H_sEiCb ... V0vW3jr8fQ
https://www.youtube.com/watch?v=8DbX3-bvWw8&t=636s



Алексей Проценко 3056
Сообщение  Заголовок сообщения: Re: Проект беседки-купола 2,5м  |  Добавлено: 27.11.2017 01:48
Аватара пользователя

Регистрация: 18 авг 2017
Посты: 87
Facebook: FB

Не в сети
Эти уроки позволили овладеть зачаточными навыками, которых вполне достаточно для создания грубой прикидочной модели. Мне всего лишь надо создать каркасы, прикинуть расположение и нужное количество профильных труб и гнутых дуг. Дуги я делал из тороидов, не умея толком редактировать объекты, каждая дуга имела в окончании артефакт похожий на огрызок. Там имеются миллион функций, которыми можно облагородить и разукрасить, подогнать модель, но всего этого я не умею. Освоил лишь тщетную верхушку айсберга – необходимый минимум для достижения скромных целей. Тем ни менее, со временем, у меня получилась грубоватая моделька, при помощи которой, можно подсчитать материал, прикинуть пропорции и представить механику. Скачать файл модели можно здесь:
https://yadi.sk/d/ExGhq_zs3Q4r3f
По этому поводу смонтировал небольшой ролик, на память:
https://youtu.be/_UWTrup2-rw
К стати, на месте будущей стройплощадки я проводил наблюдения и баловался с веб-камерой, на видео заметен цементный круг:
https://www.youtube.com/watch?v=_vvsXEdqocE
Монтировку «Черный ворон», я также заснял, и смоделировал ее также под куполом:
https://www.youtube.com/watch?v=S7LSNMpfWC0



Алексей Проценко 3056
Сообщение  Заголовок сообщения: Re: Проект беседки-купола 2,5м  |  Добавлено: 27.11.2017 01:51
Аватара пользователя

Регистрация: 18 авг 2017
Посты: 87
Facebook: FB

Не в сети

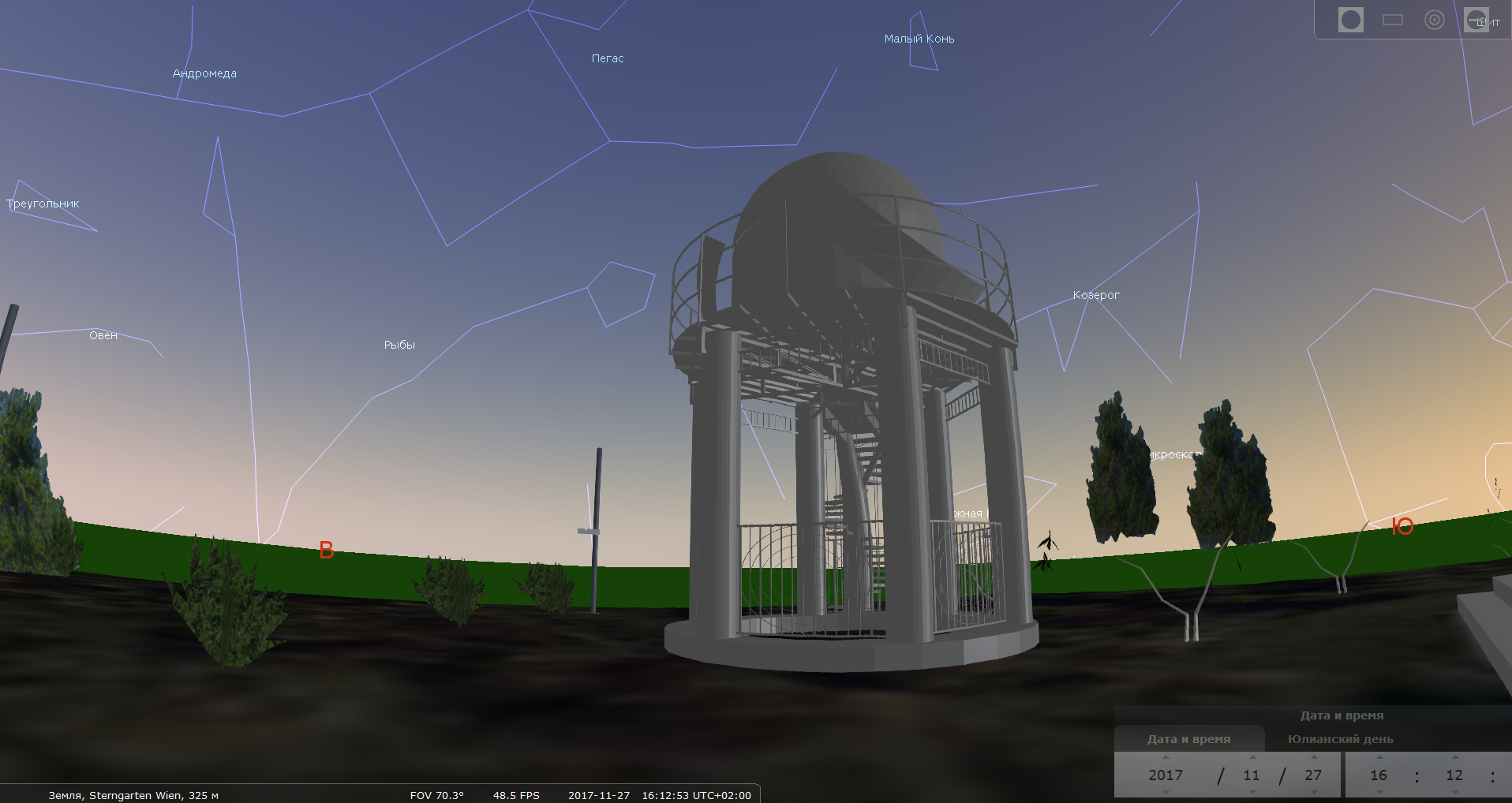

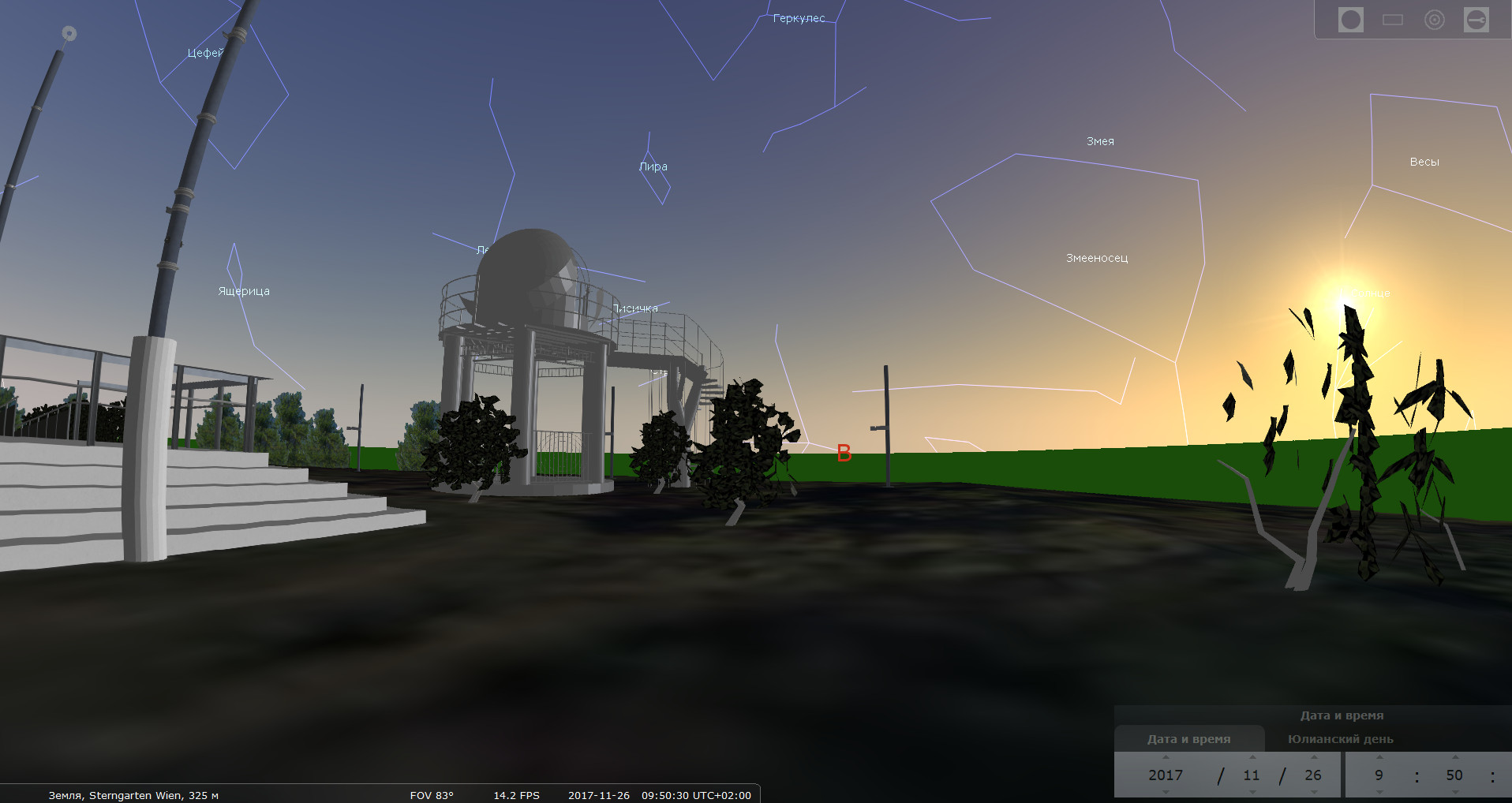

Уже в качестве развлечения, да и чтобы полнее ощутить пропорции изделия, я эмулировал модель в Stellarium, (только не знаю как сделать купол не прозрачным изнутри).

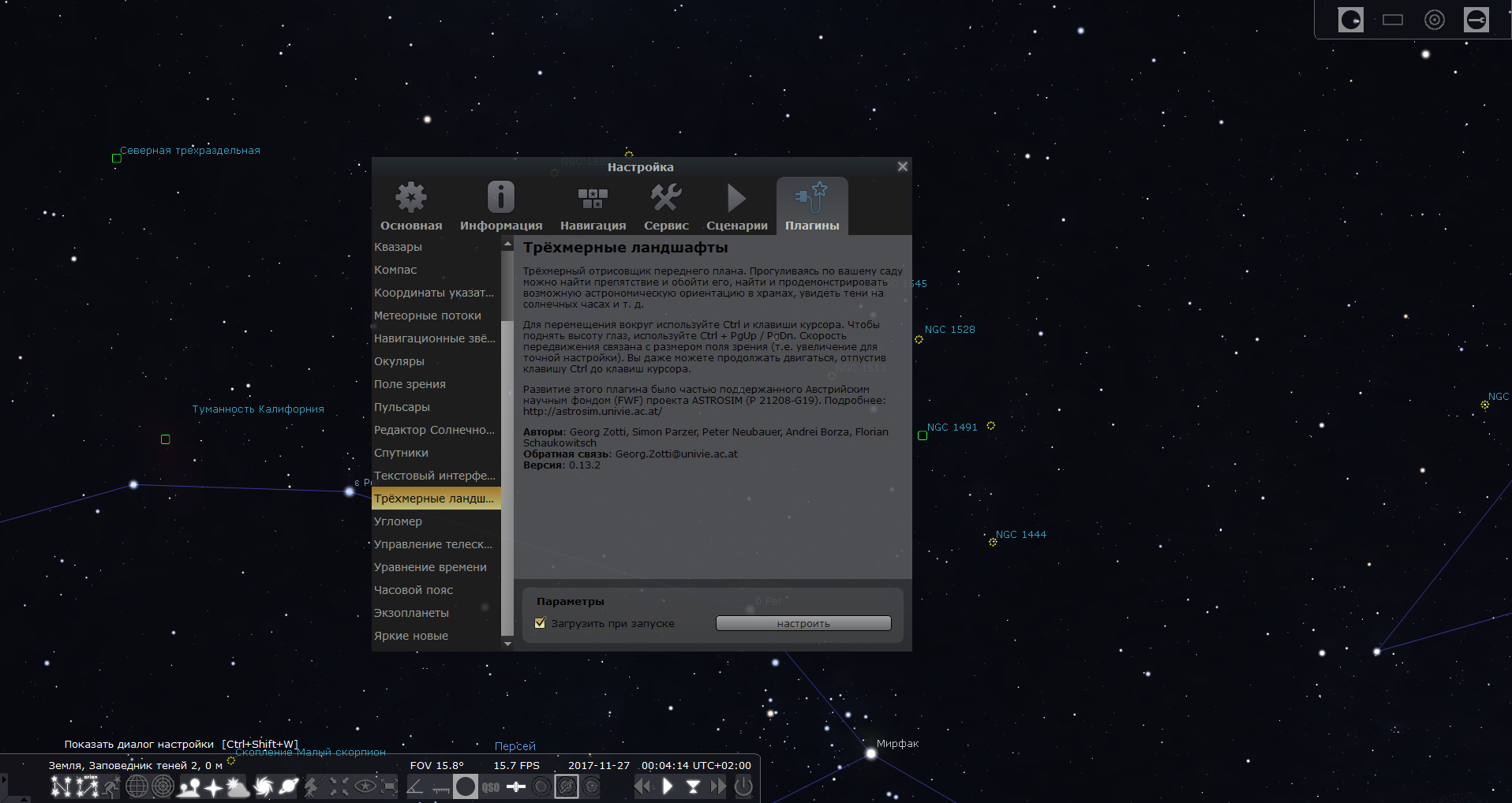

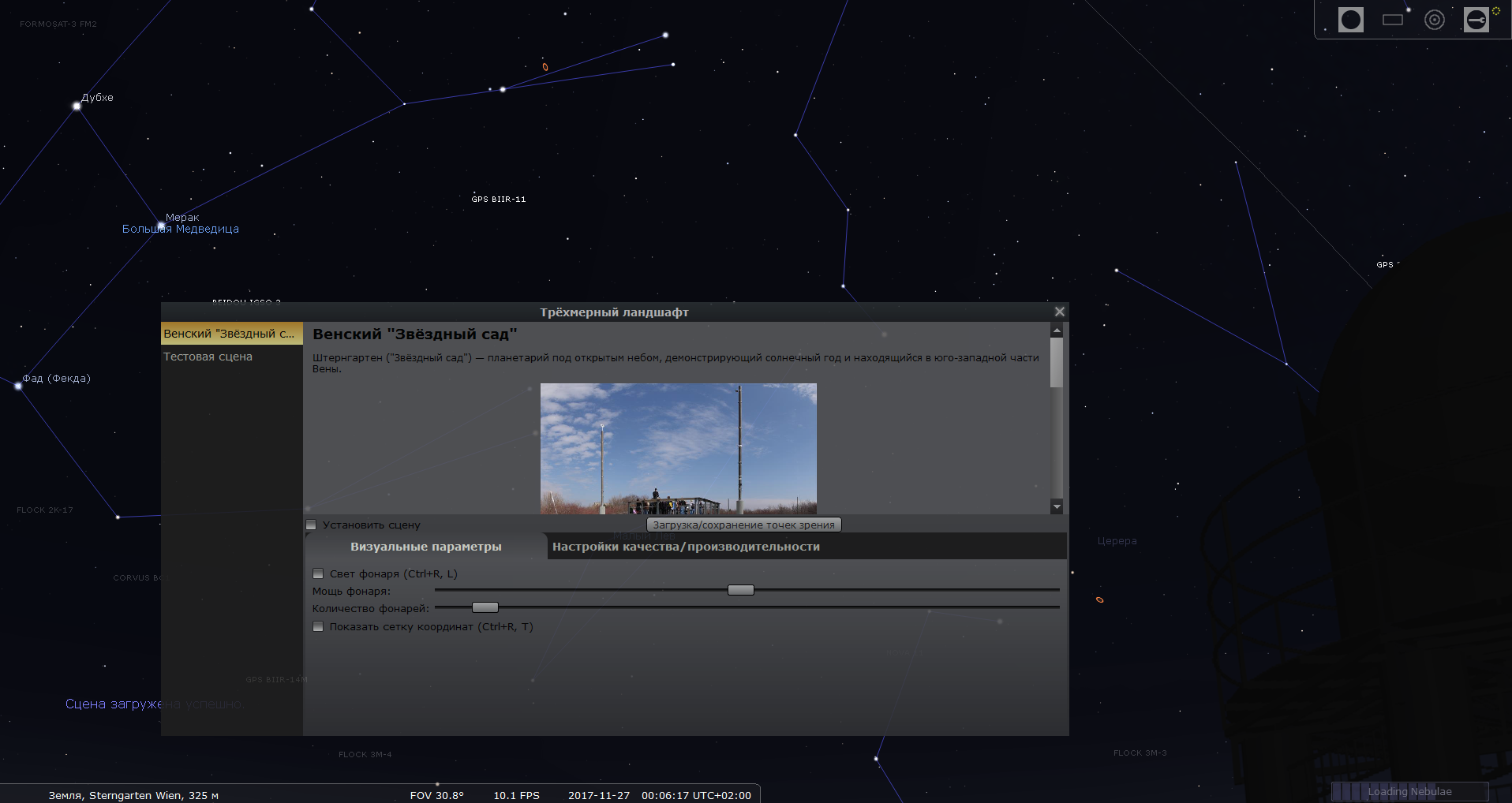

В Stellarium есть плагин «Трехмерный ландшафт» Если его активировать, то можно выбрать одну из двух стандартных сцен. Я поиздевался над «венским звездным садом». Этот плагин позволяет проводить виртуальные прогулки по некой трехмерной площадке. Модель создана Георгом Зотти, но я кощунственно поглумился над ней. Паразитировал, добавив внутрь оригинальных файлов, несколько лишних фигур. Для того, чтобы создать новый сценарий, необходимо знать и уметь пользоваться спецификациями, протоколами отношений между файлами. Я этого не знаю, по этому, просто дополнил существующие файлы собственными объектами. Видит Бог - без всякого злого умысла, или личной выгоды. Глубоко сожалею и извиняюсь, за невольное нарушение авторских прав уважаемого Георга Зотти. Но если кто-нить желает полюбоваться обсерваторийкой в Stellarium - Вам нужно, всего лишь, заменить оригинальную папку: «Sterngarten» по пути расположения C:\Program Files\Stellarium\scenery3d
На слегка измененную папку с таким же названием:
https://yadi.sk/d/wVhm611j3Q4seu

Проект беседки-купола 2,5м 27 Ноябрь 2017 01:51 первое
Просмотров: 1314
Проект беседки-купола 2,5м 27 Ноябрь 2017 01:51 второе
Просмотров: 1314
Проект беседки-купола 2,5м 27 Ноябрь 2017 01:51 третье
Просмотров: 1314

Алексей Проценко 3056
Сообщение  Заголовок сообщения: Re: Проект беседки-купола 2,5м  |  Добавлено: 27.11.2017 01:52
Аватара пользователя

Регистрация: 18 авг 2017
Посты: 87
Facebook: FB

Не в сети
После этого маленького жульничества, Вы сможете самостоятельно (виртуально) обойти вокруг, и даже подняться на верх – еще не построенной обсерваторийки. Если включите плагин и выберите локацию «Венский звездный сад». Stellarium это программа, в которой можно моделировать условия, инструменты, время, место, окружение…. – да и вообще, моделировать все что угодно. Не перестаю удивляться ее продуманности и универсальности.
Надеюсь Вам было интересно. Как только закуплю материал и будет продвижение – обязательно отпишусь. Нужно только дождаться отпускных. Теперь будут электросварочные работы, для которых мороз не страшен, можно переводить электроды хоть всю зиму. Так что надеюсь, ступенька за ступенькой, шаг за шагом, со временем доведу дело до конца. А как скоро – жизнь покажет.
Спасибо за внимание. Если возникнут соображения или вопросы – пишите. Меня особенно волнуют створки забрала. Как видите, каждая крепится всего на двух полуосях. Автоматизировать ее не удастся, зато вручную должно работать очень надежно – как две крышки сундука. Так почему же я нигде такого не встречал, хотя-бы в малых куполах?

Проект беседки-купола 2,5м 27 Ноябрь 2017 01:52
Просмотров: 1314

Andrey Moskvin
Сообщение  Заголовок сообщения: Re: Проект беседки-купола 2,5м  |  Добавлено: 27.11.2017 08:02
Аватара пользователя

Регистрация: 01 ноя 2013
Посты: 5721
Откуда: Запорожье
Vk: VK
Facebook: FB
Google+: Google+

Не в сети
Грандиозный проект!!!!
Успехов вам в его реализации!
