Вот решил "загнуть" на 90° прямой искатель 6х30 при помощи призмы, немного описания процесса:
- в призме выкрутил юбку 1,25" и переднюю выпуклую часть корпуса,

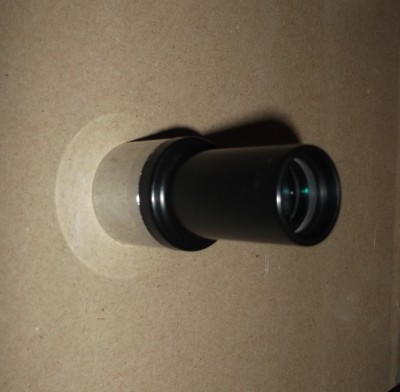

- на окуляр с перекрестием(от искателя) накрутил юбку 1,25" из под комплектного окуляра(отлично подошла Искатель 6х30+ призма 90° 23 Февраль 2018 15:50) фото№2.

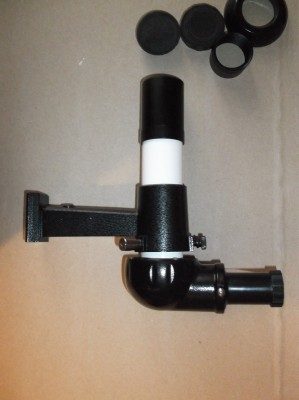

Получился искатель с изломом 90°, с полностью прямым/не зеркальным изображением благодаря призме.
Из минусов, нужно укорачивать корпус искателя, или подобрать трубку подходящего диаметра и длинны.
Вроде все.

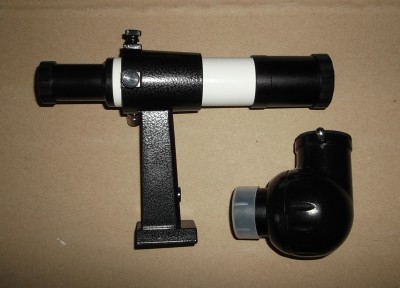

Искатель 6х30+ призма 90° 23 Февраль 2018 15:50 первое
Просмотров: 175
Искатель 6х30+ призма 90° 23 Февраль 2018 15:50 второе
Просмотров: 175
Искатель 6х30+ призма 90° 23 Февраль 2018 15:50 третье
Просмотров: 175


_________________
sw dob6" на экв. платформе.
sw 1149 eq2.
celestron ps 607az
Юрий Круглов
Сообщение  Заголовок сообщения: Re: Искатель 6х30+ призма 90°  |  Добавлено: 23.02.2018 19:44
Аватара пользователя

Регистрация: 14 янв 2014
Посты: 1067
Откуда: Харьков
Vk: VK
Facebook: FB

Не в сети
хорошо получилось Искатель 6х30+ призма 90° 23 Февраль 2018 19:44
когда то и я делал такой...только с диаг.зеркала
viewtopic.php?f=30&t=12319
пытался сделать с призмы 45° но не получилось..

Интересная у вас призма,это комплектная Сеlеstrоn?


_________________
Arsenal 909
Celestron SkyMaster 15x70


Andrey Moskvin
Сообщение  Заголовок сообщения: Re: Искатель 6х30+ призма 90°  |  Добавлено: 23.02.2018 21:07
Аватара пользователя

Регистрация: 01 ноя 2013
Посты: 4533
Откуда: Запорожье
Vk: VK
Facebook: FB
Google+: Google+

Не в сети
Юрий Круглов писал(а):
хорошо получилось Искатель 6х30+ призма 90° 23 Февраль 2018 21:07
когда то и я делал такой...только с диаг.зеркала
viewtopic.php?f=30&t=12319

Помню вашу поделку Юра.
Зачетно у вас получилось.


_________________
Предпродажные и после продажные консультации. Сертифицированный партнер AstroScope #110907.
Delta Optical-GSO Dobson 10" F/5 M-CRF, GSO 150/750 на DO GSO ATZ, Arsenal ED80/560, Delta Optical 25x100, Arsenal 15х70 Porro, Minolta Standard EWA 10x50


Алексей Локотков
Сообщение  Заголовок сообщения: Re: Искатель 6х30+ призма 90°  |  Добавлено: 24.02.2018 02:25
Аватара пользователя

Регистрация: 08 окт 2017
Посты: 1451
Facebook: FB

В сети
я тоже долго хотел сделать искатель удобней, но всё жалко было его портить (хочу использовать его как гляделку вместо бинокля) воти не переделываю Искатель 6х30+ призма 90° 24 Февраль 2018 02:25
вместо этого сделал на место искателя зеленый лазер, очень удобная штука получилась , будет время напишу об этом подробней.



Юрий Круглов
Сообщение  Заголовок сообщения: Re: Искатель 6х30+ призма 90°  |  Добавлено: 24.02.2018 07:17
Аватара пользователя

Регистрация: 14 янв 2014
Посты: 1067
Откуда: Харьков
Vk: VK
Facebook: FB

Не в сети
Алексей Локотков писал(а):
я тоже долго хотел сделать искатель удобней, но всё жалко было его портить (хочу использовать его как гляделку вместо бинокля) воти не переделываю Искатель 6х30+ призма 90° 24 Февраль 2018 07:17
вместо этого сделал на место искателя зеленый лазер, очень удобная штука получилась , будет время напишу об этом подробней.

интересно будет посмотреть.
Вот мой вариант
viewtopic.php?f=49&t=12601&start=10
очень удобная штука...но отказываеться работать на холоде.


_________________
Arsenal 909
Celestron SkyMaster 15x70


Санек Григорич
Сообщение  Заголовок сообщения: Re: Искатель 6х30+ призма 90°  |  Добавлено: 25.02.2018 09:39
Аватара пользователя

Регистрация: 16 окт 2017
Посты: 369
Vk: VK
Google+: Google+

Не в сети
Юрий Круглов писал(а):
хорошо получилось

Спасибо!
Санек Григорич писал(а):
Интересная у вас призма,это комплектная Сеlеstrоn?

Она самая, шла в комплекте с 60мм ахроматом.


_________________
sw dob6" на экв. платформе.
sw 1149 eq2.
celestron ps 607az


Алексей Локотков
Сообщение  Заголовок сообщения: Re: Искатель 6х30+ призма 90°  |  Добавлено: 25.02.2018 15:44
Аватара пользователя

Регистрация: 08 окт 2017
Посты: 1451
Facebook: FB

В сети
Юрий Круглов писал(а):
очень удобная штука...но отказываеться работать на холоде.

зная эту проблему, покупал лазер в ларьке на улице в мороз, из пяти предложеных на выбор взял который включился сразу без разогрева Искатель 6х30+ призма 90° 25 Февраль 2018 15:44
