Санек Григорич
Сообщение  Заголовок сообщения: Самодельный эл. фокусер.  |  Добавлено: 13.05.2018 07:46
Аватара пользователя

Регистрация: 16 окт 2017
Посты: 392
Vk: VK
Google+: Google+

Не в сети

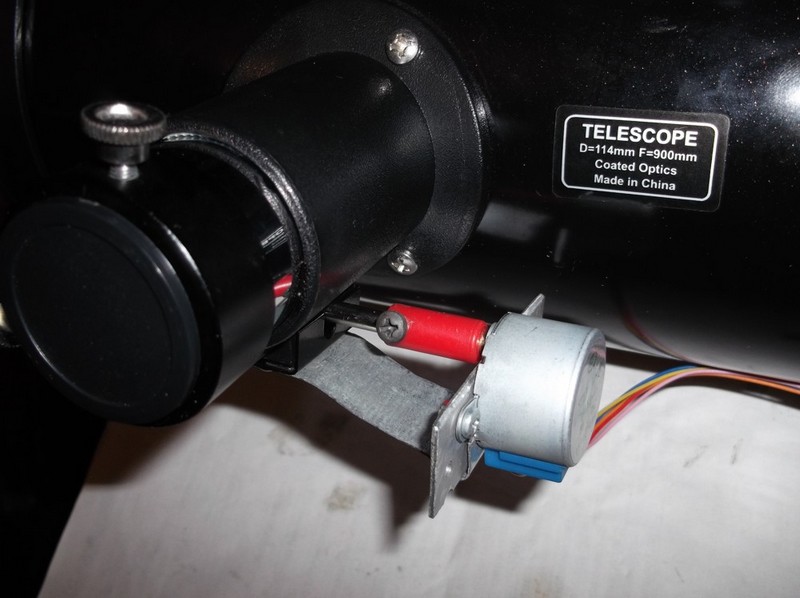

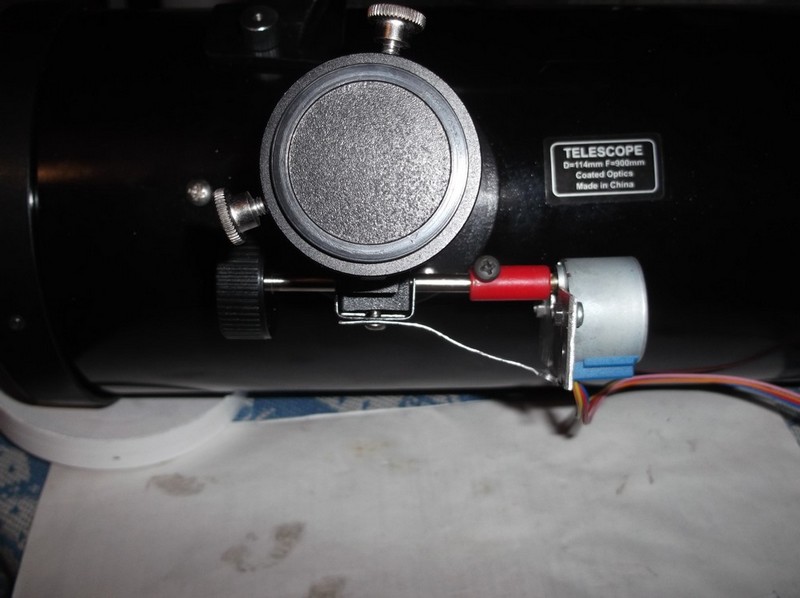

Больше года назад сделал эл. фокусер на трубу sw1149, вот думаю опубликую здесь, может кому будет интересно.

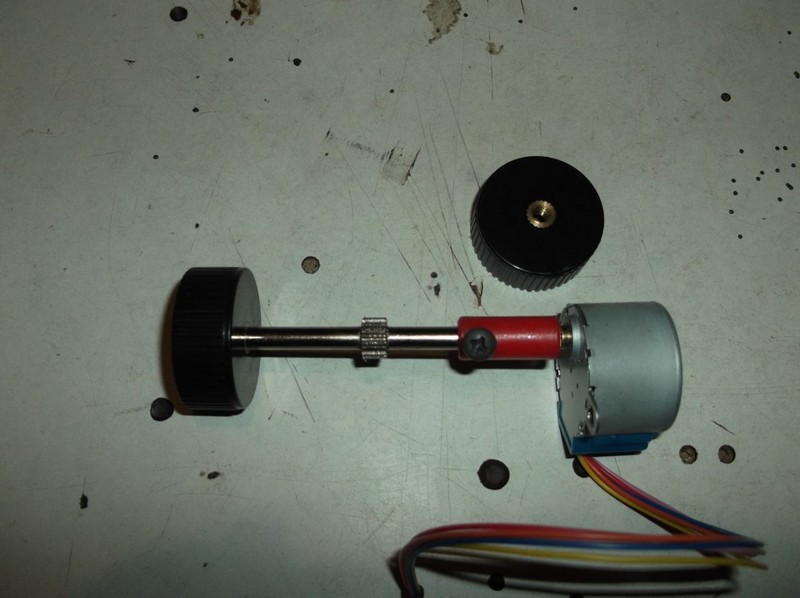

Небольшой шаговый двигатель с редуктором 1:64(5V), простая схема МК+ мс драйвер.
Управляется с ПК через usb- uart, или можно использовать как пульт моб. телефон(андройд) через BT- uart.

Самодельный эл. фокусер. 13 Май 2018 07:46 первое
Просмотров: 221
Самодельный эл. фокусер. 13 Май 2018 07:46 второе
Просмотров: 221
Самодельный эл. фокусер. 13 Май 2018 07:46 третье
Просмотров: 221


_________________
sw dob6" на экв. платформе.
sw 1149 eq2.
celestron ps 607az
Алексей Локотков
Сообщение  Заголовок сообщения: Re: Самодельный эл. фокусер.  |  Добавлено: 13.05.2018 09:34
Аватара пользователя

Регистрация: 08 окт 2017
Посты: 1531
Facebook: FB

Не в сети
Санек Григорич писал(а):
Больше года назад сделал эл. фокусер на трубу sw1149, вот думаю опубликую здесь, может кому будет интересно.
Небольшой шаговый двигатель с редуктором 1:64(5V), простая схема МК+ мс драйвер.
Управляется с ПК через usb- uart, или можно использовать как пульт моб. телефон(андройд) через BT- uart.

Это конечно интересно, только без деталей непонятно! У меня лежит "китайский" эл.фокусёр с редуктором , с пультом на проводах , в целом свою функцию выполняет , но у него одна скорость и нет плавной подводки , потому и лежит Самодельный эл. фокусер. 13 Май 2018 09:34



Михаил Астроскоп
Сообщение  Заголовок сообщения: Re: Самодельный эл. фокусер.  |  Добавлено: 13.05.2018 09:44
Аватара пользователя

Регистрация: 05 май 2014
Посты: 998
Откуда: Харьков
Vk: VK
Facebook: FB
Google+: Google+

Не в сети
Да. Интересно. Можно подробнее о системе управления? Вероятно на базе ардуинки?



Санек Григорич
Сообщение  Заголовок сообщения: Re: Самодельный эл. фокусер.  |  Добавлено: 13.05.2018 12:44
Аватара пользователя

Регистрация: 16 окт 2017
Посты: 392
Vk: VK
Google+: Google+

Не в сети
Михаил Астроскоп писал(а):
Да. Интересно. Можно подробнее о системе управления? Вероятно на базе ардуинки?

На ардуинке было бы лучше, не нужно схему паять, а так пришлось работать с тем что есть.
В принципе схема простая, микроконтроллер pic16f628A подключена через tx/rx к bt-uart.
Шаговый двигатель имеет 64 шага/об.+ редуктор 1:64, работает он в полу шаговом режиме, на один оборот фокусера делает 8192 шага, скорость регулируется, макс. скорость- 1оборот за 2 секунды.
В принципе все.

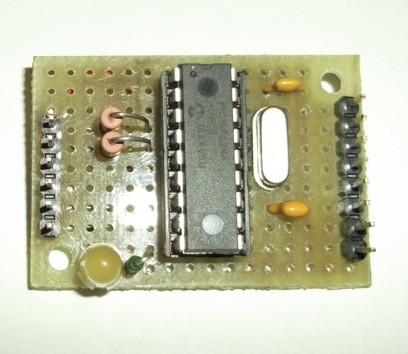

Вот фото самой схемы, я ее собирал на монтажке 30х40мм.

Самодельный эл. фокусер. 13 Май 2018 12:44
Просмотров: 192


_________________
sw dob6" на экв. платформе.
sw 1149 eq2.
celestron ps 607az


Последний раз редактировалось Санек Григорич 13.05.2018 13:09, всего редактировалось 1 раз.
Санек Григорич
Сообщение  Заголовок сообщения: Re: Самодельный эл. фокусер.  |  Добавлено: 13.05.2018 13:06
Аватара пользователя

Регистрация: 16 окт 2017
Посты: 392
Vk: VK
Google+: Google+

Не в сети
Алексей Локотков писал(а):
У меня лежит "китайский" эл.фокусёр с редуктором , с пультом на проводах , в целом свою функцию выполняет , но у него одна скорость и нет плавной подводки

Какой там мотор, обычный или шаговик?


_________________
sw dob6" на экв. платформе.
sw 1149 eq2.
celestron ps 607az


Михаил Астроскоп
Сообщение  Заголовок сообщения: Re: Самодельный эл. фокусер.  |  Добавлено: 13.05.2018 14:30
Аватара пользователя

Регистрация: 05 май 2014
Посты: 998
Откуда: Харьков
Vk: VK
Facebook: FB
Google+: Google+

Не в сети
Прошивку сами писали, или готовую брали?



Алексей Локотков
Сообщение  Заголовок сообщения: Re: Самодельный эл. фокусер.  |  Добавлено: 13.05.2018 14:45
Аватара пользователя

Регистрация: 08 окт 2017
Посты: 1531
Facebook: FB

Не в сети
Санек Григорич писал(а):
Алексей Локотков писал(а):
У меня лежит "китайский" эл.фокусёр с редуктором , с пультом на проводах , в целом свою функцию выполняет , но у него одна скорость и нет плавной подводки

Какой там мотор, обычный или шаговик?

обычный, коллекторный. Схемку с потециометром сгородить конечно можно, да руки не доходят Самодельный эл. фокусер. 13 Май 2018 14:45



igor dorochin
Сообщение  Заголовок сообщения: Re: Самодельный эл. фокусер.  |  Добавлено: 14.05.2018 10:21
Аватара пользователя

Регистрация: 23 май 2017
Посты: 218
Откуда: г. Харьков
Google+: Google+

Не в сети
Санек Григорич

А какой движок Вы используете с этой микросхемой?


_________________
С уважением Игорь Харьков
DO 10.5x70, SW 1025, SW 1021, SW 2001, HEQ-5 Pro, Eq 3-2, etc.


Алексей Локотков
Сообщение  Заголовок сообщения: Re: Самодельный эл. фокусер.  |  Добавлено: 14.05.2018 10:55
Аватара пользователя

Регистрация: 08 окт 2017
Посты: 1531
Facebook: FB

Не в сети
Очень интересно , это прототип или действующий продукт, как удобно им управлять с телефона или с компьютера . возможно ли сделать управление крутилкой в ручную , ну и принципиальная полная схема со всеми комплектующими не помешала бы для понимания , о чём речь в целом Самодельный эл. фокусер. 14 Май 2018 10:55 первое Самодельный эл. фокусер. 14 Май 2018 10:55 второе Самодельный эл. фокусер. 14 Май 2018 10:55 третье



Санек Григорич
Сообщение  Заголовок сообщения: Re: Самодельный эл. фокусер.  |  Добавлено: 14.05.2018 13:53
Аватара пользователя

Регистрация: 16 окт 2017
Посты: 392
Vk: VK
Google+: Google+

Не в сети
Цитата:
Прошивку сами писали, или готовую брали?

Нет, я в программировании дуб, прошивка из готового проекта.


_________________
sw dob6" на экв. платформе.
sw 1149 eq2.
celestron ps 607az
