Сообщение  Заголовок сообщения: Юстировка Конус 20х80  |  Добавлено: 27.06.2018 13:51
Аватара пользователя

Регистрация: 27 июн 2018
Посты: 1
Google+: Google+

Не в сети
Всем привет! Есть бинокль Конус 20х80, на нем двоиться изображение, сразу не заметил, на растоянии до 200м, не двоиться, наблюдая по отдельности в разные трубы бинокля, трубу ТЕЦ, получаю примерно такой вид, ТЕЦ примерно за 1000-1200м, пример прикрепил ниже, на корпусе есть 2 болтика на каждую трубу (юстировочные?) на фото снизу покажу где они, с помощью них нужно юстрировать? вообщем помогите настроить бинокль, очень надеюсь на вас, искал в интеренте специалиста в городе, не нашел

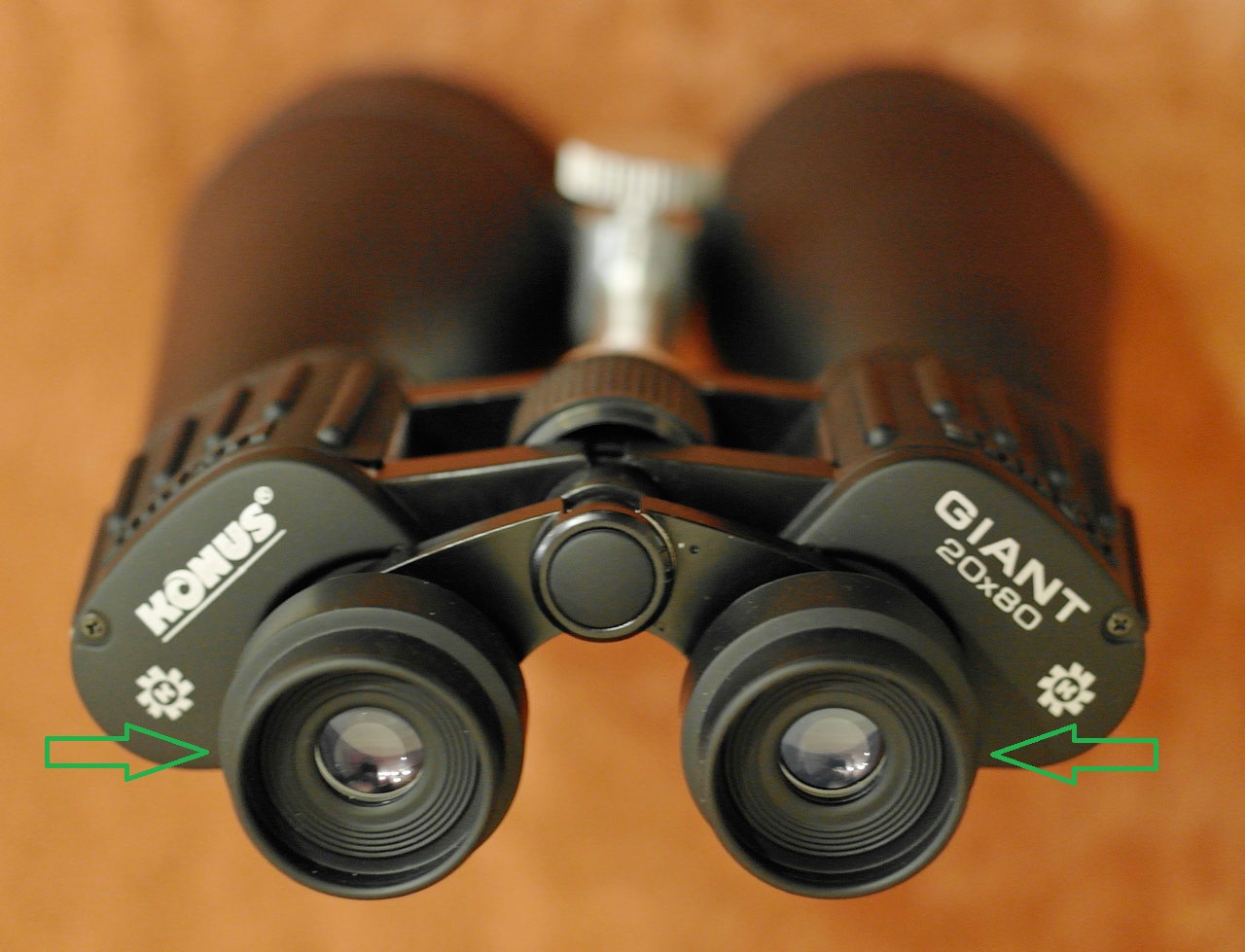

Комментарий к файлу: под окулярами где зеленая стрелочка еще есть болтики
Юстировка Конус 20х80 27 Июнь 2018 13:51 первое
Просмотров: 131

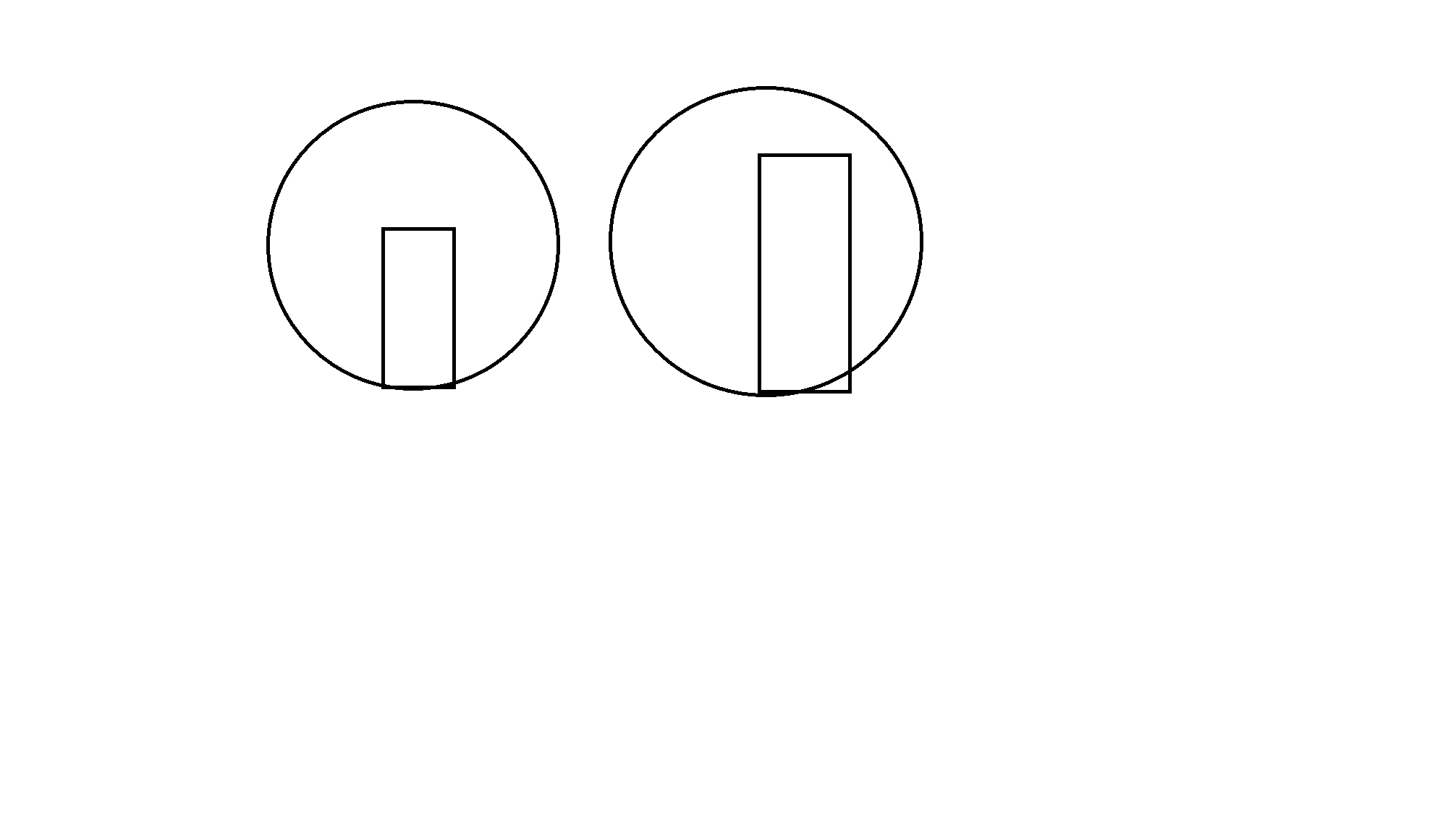

Комментарий к файлу: то что наблюдаю по отмельности в разные трубы бинокля
Юстировка Конус 20х80 27 Июнь 2018 13:51 второе
Просмотров: 131

Andrey Moskvin
Сообщение  Заголовок сообщения: Re: Юстировка Конус 20х80  |  Добавлено: 27.06.2018 14:59
Аватара пользователя

Регистрация: 01 ноя 2013
Посты: 4650
Откуда: Запорожье
Vk: VK
Facebook: FB
Google+: Google+

Не в сети
У меня был на тестировании бинокль Konus 20x80 последней версии.
Приехал ко мне серьёзно разъюстированным.
Юстировочные винты я нашёл - один под надписью Konus под резиной на призменном блоке, второй возле крепления поперечной тяги тоже на призменном блоке.
Я обычно юстирую бинокли по удалённому фонарю ночью.
Если смотреть на окуляры с расстояния примерно 15-20 см, то разъюстировка хорошо заметна.
Вращением винтов легко свести двоящееся изображение в одно.
Буквально за пять минут бинокль был идеально отъюстирован.
Однако на следующий день дефект опять проявится.
Оказалось, что у подопытного бинокля конструктив настолько хлипкий, что юстировка легко сбивается даже от собственного веса.
Предыдущая версия бинокля по словам Юры Дегтярева такой проблемы не имеет и ему очень понравилась.


_________________
Предпродажные и после продажные консультации. Сертифицированный партнер AstroScope #110907.
Delta Optical-GSO Dobson 10" F/5 M-CRF, GSO 150/750 на DO GSO ATZ, Arsenal ED80/560, Delta Optical 25x100, Arsenal 15х70 Porro, Minolta Standard EWA 10x50


Юрий Дегтярев
Сообщение  Заголовок сообщения: Re: Юстировка Конус 20х80  |  Добавлено: 27.06.2018 15:22
Аватара пользователя

Регистрация: 10 мар 2014
Посты: 171
Facebook: FB

Не в сети
Привет Андрей!Все верно сказано где винты.Покрутите один из них,и увидите куда идет изображение,затем другой-все поймете и сведете оптические каналы.



Игорь Астроскоп
Сообщение  Заголовок сообщения: Re: Юстировка Конус 20х80  |  Добавлено: 27.06.2018 19:31
Аватара пользователя

Регистрация: 20 июн 2011
Посты: 6212
Vk: VK
Facebook: FB
Google+: Google+

Не в сети
World Weapons писал(а):
помогите настроить бинокль

Желаю удачи в самостоятельной юстировке Юстировка Конус 20х80 27 Июнь 2018 19:31
Если же не получится, то попробуйте обратиться сюда viewtopic.php?f=30&t=12848
