Демонтаж і нанесення мітки на головне дзеркало телелескопа Sky Watcher 1309 Eq2

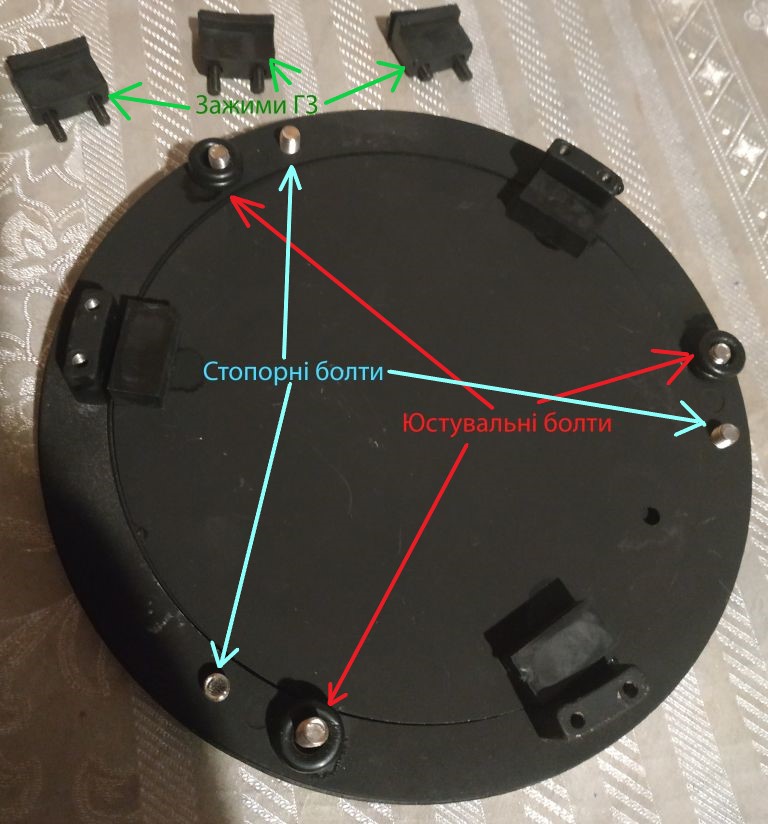

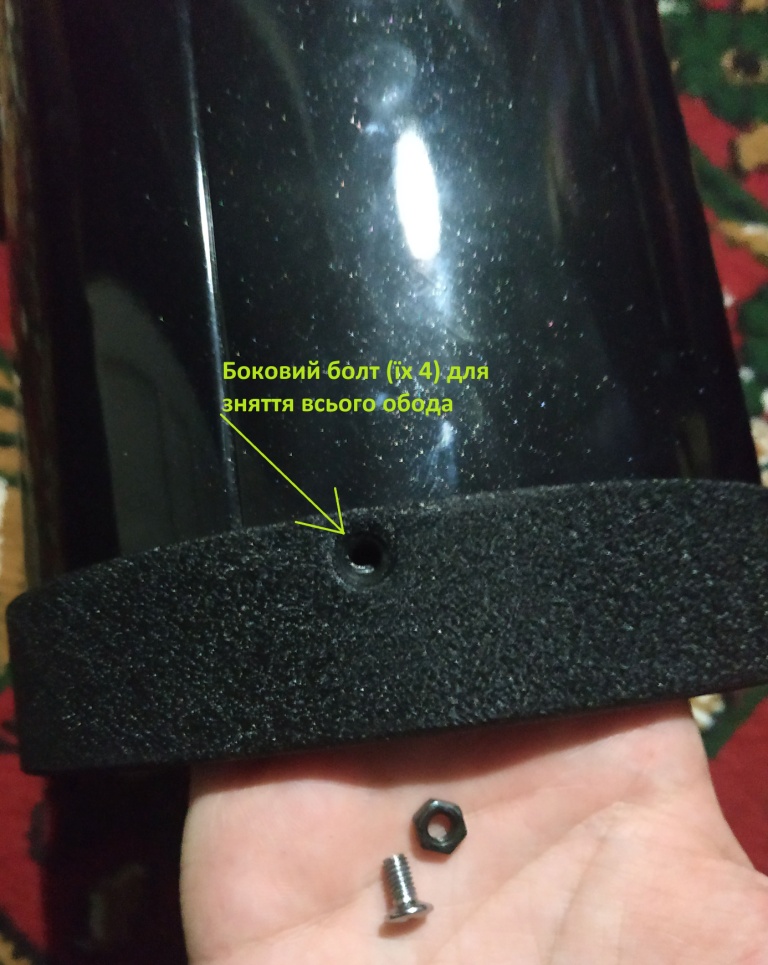

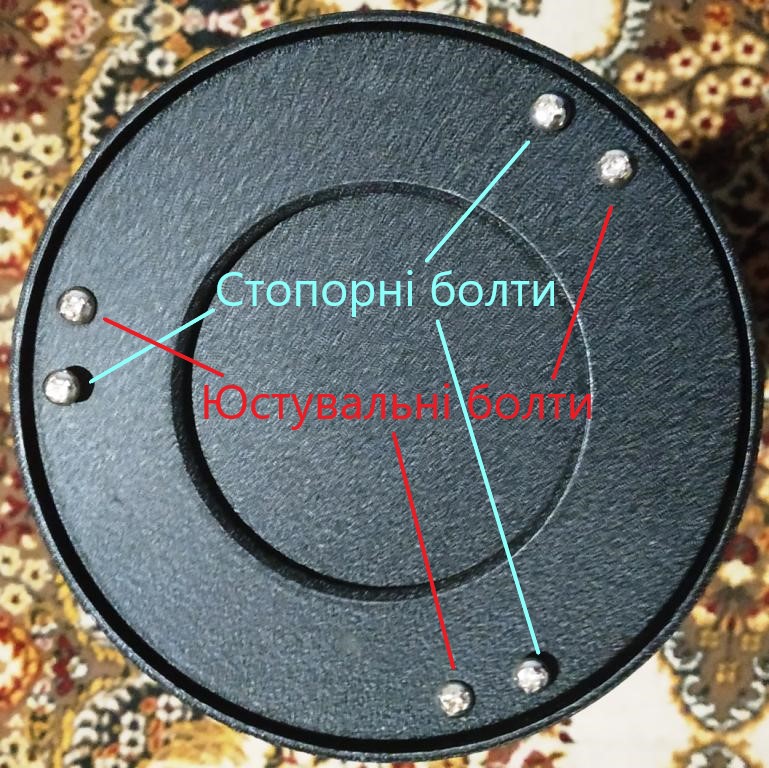

1. Відкрутіть стопорні болти до кінця (рис.1 і 1.1) проти годинникової стрілки до кінця, притримуючи при цьому платформу з головним дзеркалом (далі - ГЗ), щоб воно не випало. Не бійтеся, якщо вони відкручуються трохи туго, вони мають відкрутитися повністю. Бокові болти краще не чіпайте, бо потім їх буде трохи не зручно закручувати назад, та і потреби знімати нижню оправу немає (див. рис.2).
Демонтаж, нанесення мітки на ГЗ Sky Watcher 1309 EQ2 14 Декабрь 2019 17:16 четвертое
Просмотров: 552

Рис. 1
Демонтаж, нанесення мітки на ГЗ Sky Watcher 1309 EQ2 14 Декабрь 2019 17:16 третье
Просмотров: 552

Рис. 1.1
Демонтаж, нанесення мітки на ГЗ Sky Watcher 1309 EQ2 14 Декабрь 2019 17:16 второе
Просмотров: 552

Рис. 2
2. Одіньте чисті медичні рукавиці і всі подальші операції з дзеркалом проводьте в них.
3. Акуратно відкрутіть три зажими, які кріплять ГЗ до дна нерозбірною викруткою, щоб ненароком не впустити насадку на поверхню дзеркала. Запам'ятайте силу зажиму, з якою ГЗ було закріплене до платформи. Увага! Поверхня ГЗ захищена спеціальним захисним шаром, який дуже чутливий і може пошкодитись навіть від торкання до нього пальцем, тому по можливості не торкайтесь поверхні ГЗ нічим!
4. При потребі обережно промийте ГЗ від пилу чи бруду, згідно вимог, викладених наприклад тут:
http://astro-talks.ru/forum/viewtopic.php?f=18&t=103
https://www.youtube.com/watch?v=Ba7cIzBltiQ

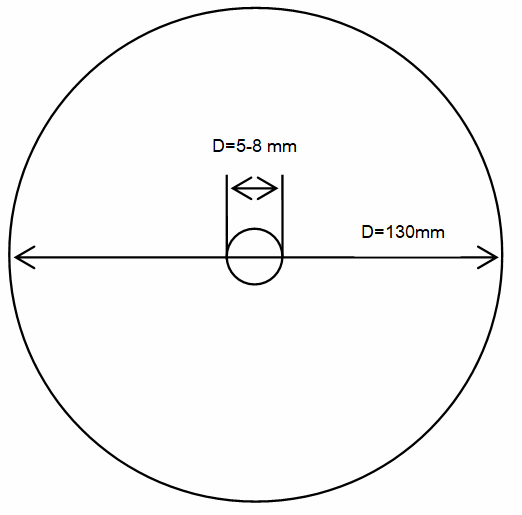

5. З допомогою лінійки і циркуля з паперу виготовіть шаблон для нанесення центральної мітки на ГЗ (див. рис.3). Акуратно і якомога точніше виріжте центральний отвір для нанесення мітки діаметром 5-8 мм. Маркером чи шматком чорної ізоленти нанесіть мітку для юстування телескопа. Приклад тут: https://astroscope.com.ua/yustirovka_te ... /29327.htm
Демонтаж, нанесення мітки на ГЗ Sky Watcher 1309 EQ2 14 Декабрь 2019 17:16 первое
Просмотров: 552

Рис.3
6. Пересвідчіться в тому, що ГЗ чисте. Установіть його назад на посадочне місце платформи ГЗ.
7. Закрутіть нерозбірною викруткою назад 3 зажима і закріпіть дзеркало на платформі. Не затискайте сильно зажими, щоб не пошкодити чи сколоти ГЗ, зажими мають бути закручені легко і без зусиль, приблизно так саме, як були закручені до демонтажу ГЗ.
8. Установіть акуратно платформу з ГЗ назад на трубу телескопа. Не закручуйте стопорні болти до кінця, щоб можна було з'юстувати ГЗ.
9. Виконайте юстування (калібровку) оптичної схеми телескопа. Інструкцій і відео досить багато. Приклади тут:
http://prozarium.ru/TextDetails.aspx?TextID=2112
http://astro-talks.ru/forum/viewtopic.php?f=18&t=143#p541
Важливий нюанс, про який ніде не пишуть: При юстуванні діагонального дзеркала, якщо стопорний болт ніяк не відкручується – потрібно шестигранним ключем на 2 ослабити юстовочні гвинти, так як вони також стопорять стопорний гвинт.
10. Зафіксуйте платформу ГЗ стопорними болтами. Процедура завершена.

Вдалих спостережень і яскравих вражень!


_________________
- Бачиш ховраха?
- ні.
- А він є.


Последний раз редактировалось Влад Гончарук 14.12.2019 19:39, всего редактировалось 1 раз.


Игорь Астроскоп
Сообщение  Заголовок сообщения: Re: Демонтаж, нанесення мітки на ГЗ Sky Watcher 1309 EQ2  |  Добавлено: 14.12.2019 19:26
Аватара пользователя

Регистрация: 20 июн 2011
Посты: 6958
Vk: VK
Facebook: FB
Google+: Google+

Не в сети
Прошу привести тему в соответствие п.4 Правил Форума!
viewtopic.php?f=14&t=11441


_________________
Мои астрофотографии


Влад Гончарук
Сообщение  Заголовок сообщения: Re: Демонтаж, нанесення мітки на ГЗ Sky Watcher 1309 EQ2  |  Добавлено: 14.12.2019 19:40
Аватара пользователя

Регистрация: 02 дек 2019
Посты: 10
Откуда: Україна
Facebook: FB

Не в сети
Игорь Астроскоп писал(а):
Прошу привести тему в соответствие п.4 Правил Форума!
viewtopic.php?f=14&t=11441

Відредагував, здається вірно. Виділив жирним шрифтом тільки важливі моменти.


_________________
- Бачиш ховраха?
- ні.
- А він є.


Последний раз редактировалось Влад Гончарук 14.12.2019 22:38, всего редактировалось 1 раз.


Игорь Астроскоп
Сообщение  Заголовок сообщения: Re: Демонтаж, нанесення мітки на ГЗ Sky Watcher 1309 EQ2  |  Добавлено: 14.12.2019 19:48
Аватара пользователя

Регистрация: 20 июн 2011
Посты: 6958
Vk: VK
Facebook: FB
Google+: Google+

Не в сети
Влад Гончарук писал(а):
Зреагував

Да, теперь правильное оформление темы.
Спасибо за понимание, и конечно, спасибо за актуальную тему. Демонтаж, нанесення мітки на ГЗ Sky Watcher 1309 EQ2 14 Декабрь 2019 19:48


_________________
Мои астрофотографии


Алексей Локотков
Сообщение  Заголовок сообщения: Re: Демонтаж, нанесення мітки на ГЗ Sky Watcher 1309 EQ2  |  Добавлено: 14.12.2019 21:09
Аватара пользователя

Регистрация: 08 окт 2017
Посты: 2520
Facebook: FB
Google+: Google+

Не в сети
Влад Гончарук писал(а):
Демонтаж і нанесення мітки на головне дзеркало телелескопа Sky Watcher 1309 Eq2
1. Відкрутіть стопорні болти до кінця (рис.1 і 1.1) проти годинникової стрілки до кінця, притримуючи при цьому платформу з головним дзеркалом (далі - ГЗ), щоб воно не випало. Не бійтеся, якщо вони відкручуються трохи туго, вони мають відкрутитися повністю. Бокові болти краще не чіпайте, бо потім їх буде трохи не зручно закручувати назад, та і потреби знімати нижню оправу немає (див. рис.2).

Рис. 1

Рис. 1.1

Рис. 2
2. Одіньте чисті медичні рукавиці і всі подальші операції з дзеркалом проводьте в них.
3. Акуратно відкрутіть три зажими, які кріплять ГЗ до дна нерозбірною викруткою, щоб ненароком не впустити насадку на поверхню дзеркала. Запам'ятайте силу зажиму, з якою ГЗ було закріплене до платформи. Увага! Поверхня ГЗ захищена спеціальним захисним шаром, який дуже чутливий і може пошкодитись навіть від торкання до нього пальцем, тому по можливості не торкайтесь поверхні ГЗ нічим!
4. При потребі обережно промийте ГЗ від пилу чи бруду, згідно вимог, викладених наприклад тут:
http://astro-talks.ru/forum/viewtopic.php?f=18&t=103
https://www.youtube.com/watch?v=Ba7cIzBltiQ

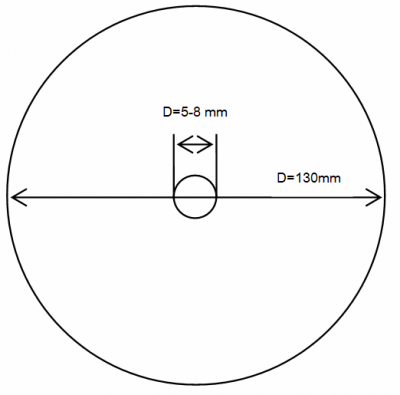

5. З допомогою лінійки і циркуля з паперу виготовіть шаблон для нанесення центральної мітки на ГЗ (див. рис.3). Акуратно і якомога точніше виріжте центральний отвір для нанесення мітки діаметром 5-8 мм. Маркером чи шматком чорної ізоленти нанесіть мітку для юстування телескопа. Приклад тут: https://astroscope.com.ua/yustirovka_te ... /29327.htm

Рис.3
6. Пересвідчіться в тому, що ГЗ чисте. Установіть його назад на посадочне місце платформи ГЗ.
7. Закрутіть нерозбірною викруткою назад 3 зажима і закріпіть дзеркало на платформі. Не затискайте сильно зажими, щоб не пошкодити чи сколоти ГЗ, зажими мають бути закручені легко і без зусиль, приблизно так саме, як були закручені до демонтажу ГЗ.
8. Установіть акуратно платформу з ГЗ назад на трубу телескопа. Не закручуйте стопорні болти до кінця, щоб можна було з'юстувати ГЗ.
9. Виконайте юстування (калібровку) оптичної схеми телескопа. Інструкцій і відео досить багато. Приклади тут:
http://prozarium.ru/TextDetails.aspx?TextID=2112
http://astro-talks.ru/forum/viewtopic.php?f=18&t=143#p541
Важливий нюанс, про який ніде не пишуть: При юстуванні діагонального дзеркала, якщо стопорний болт ніяк не відкручується – потрібно шестигранним ключем на 2 ослабити юстовочні гвинти, так як вони також стопорять стопорний гвинт.
10. Зафіксуйте платформу ГЗ стопорними болтами. Процедура завершена.

Вдалих спостережень і яскравих вражень!


Скажу из личного опыта (ньютон 130/900 мой первый взрослый телескоп) . Если на главном зеркале нет юстировачной метки , телескоп системы ньютона и отношение светосилы больше или f=7
, то вероятнее всего гл.зеркало сферическое и фабричная юстировка будет оптимальна. Кроме случаев : раскрутились стопорные винты (при транспортировке от вибрации, либо результате других сил Демонтаж, нанесення мітки на ГЗ Sky Watcher 1309 EQ2 14 Декабрь 2019 21:09 ) , юстировать гл. зеркало в таком телескопе не стоит (лучше не будет).
На счёт стопорного винта вторички ! Спасибо, действительно , такая информация ни где не указывается!

В данной теме будет понятней о чём речь :

viewtopic.php?f=4&t=14152&p=66379#p66379
