Обзор комплекта: монтировка GSO AltAz, труба Arsenal-GSO 150/600

При визуальных наблюдениях звёздного неба часто возникает желание получить как можно большее поле зрения, сохраняя при этом достаточно высокое увеличение.
Проявлением этого желания в мире любительской астрономии стала так называемая фастеризация телескопов Ньютона. Своим возникновением этот тренд обязан появлению хороших, но при этом достаточно недорогих корректоров комы, которые обеспечивают качественное изображение по всему полю зрения при высокой светосиле инструмента. Их использование позволяет полностью раскрыть потенциал нового поколения 100 градусных окуляров и получать большое и качественное поле зрения у телескопов со значительными апертурами.
Эта тематика достаточно долго не давала мне покоя. Было очень заманчиво получить поле зрения 80 мм бинокля на 150 мм инструменте.
И вот такая возможность, наконец, представилась в виде комплекта от бренда GSO. В комплект входят: альт-азимутальная монтировка GSO AltAz, труба Arsenal-GSO 150/600 и кома корректор GSO Newtonian 2”.

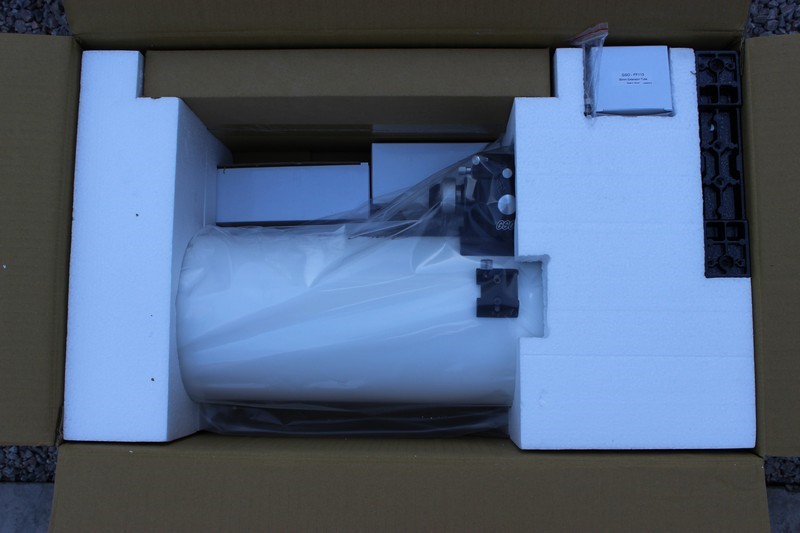

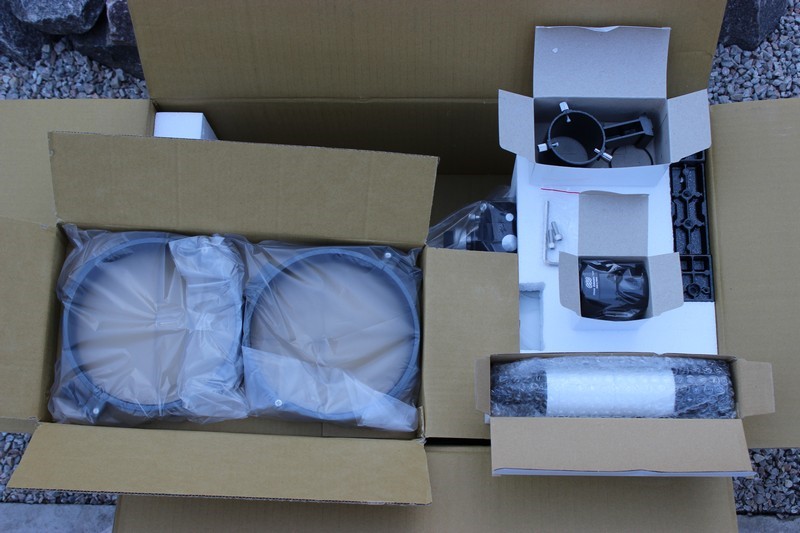

Опишу полученный мной комплект детальнее. Упаковано все, как, впрочем, и всегда у GSO, на отлично. Риск повреждений при транспортировке сведен к возможному минимуму.

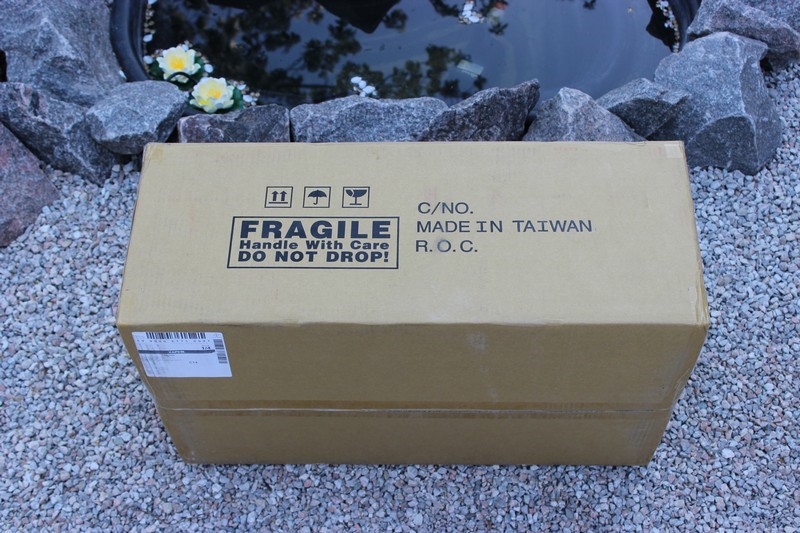

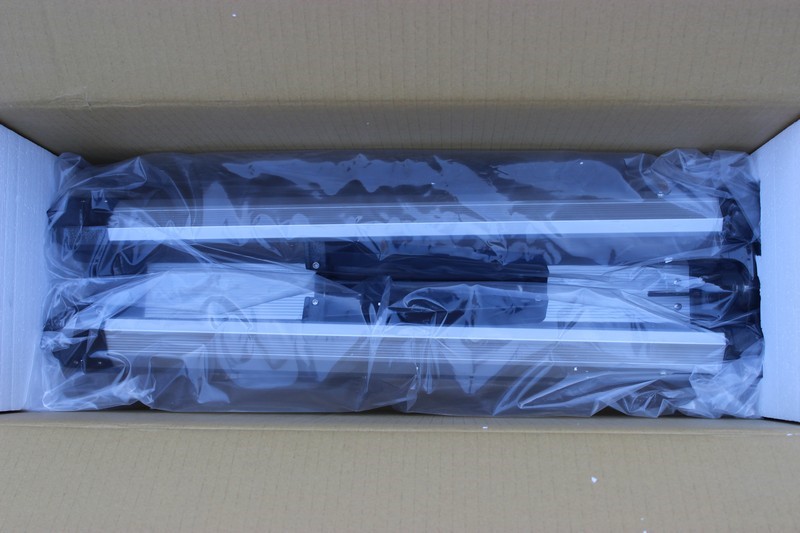

Коробка с монтировкой имеет размеры 850х250х350 мм, а габариты упаковки с трубой составляют 650х410х250 мм.
Обзор комплекта: монтировка GSO AltAz, труба Arsenal-GSO 150 14 Июнь 2018 19:50 девятое
Просмотров: 485

Обзор комплекта: монтировка GSO AltAz, труба Arsenal-GSO 150 14 Июнь 2018 19:50 восьмое
Просмотров: 485

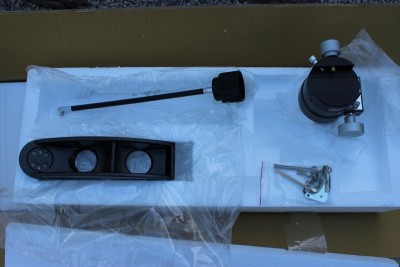

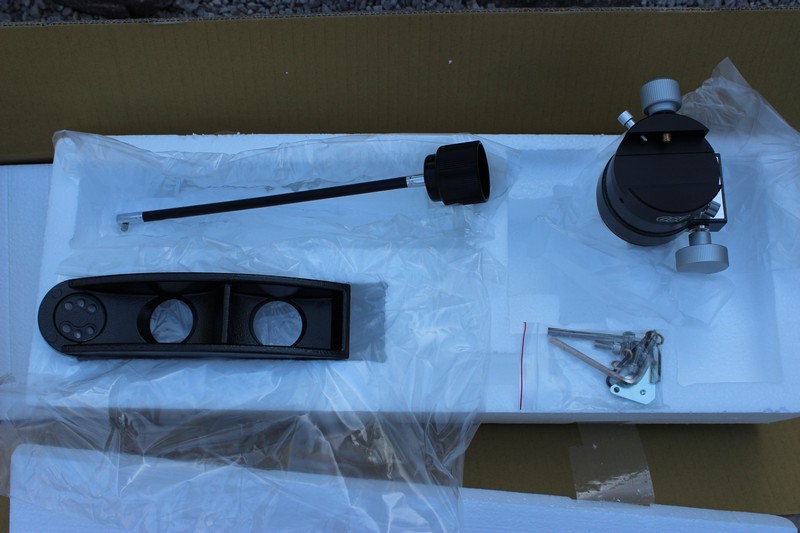

В коробке монтировки, кроме штатива с азимутальным узлом, находятся: перо полувилки, крепеж с набором инструментов, головка движений по высоте и удлиненная ручка для механизма тонких движений. Ее можно по желанию устанавливать на любую из осей. При необходимости можно приобрести и вторую ручку (ручка тонких движений Arsenal 28 см для AZ3, артикул 2470 AR).
Обзор комплекта: монтировка GSO AltAz, труба Arsenal-GSO 150 14 Июнь 2018 19:50 седьмое
Просмотров: 485

Обзор комплекта: монтировка GSO AltAz, труба Arsenal-GSO 150 14 Июнь 2018 19:50 шестое
Просмотров: 485

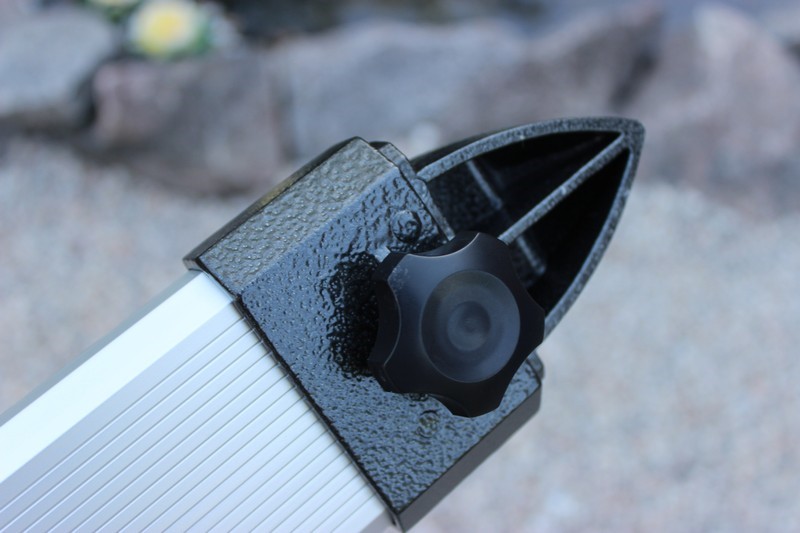

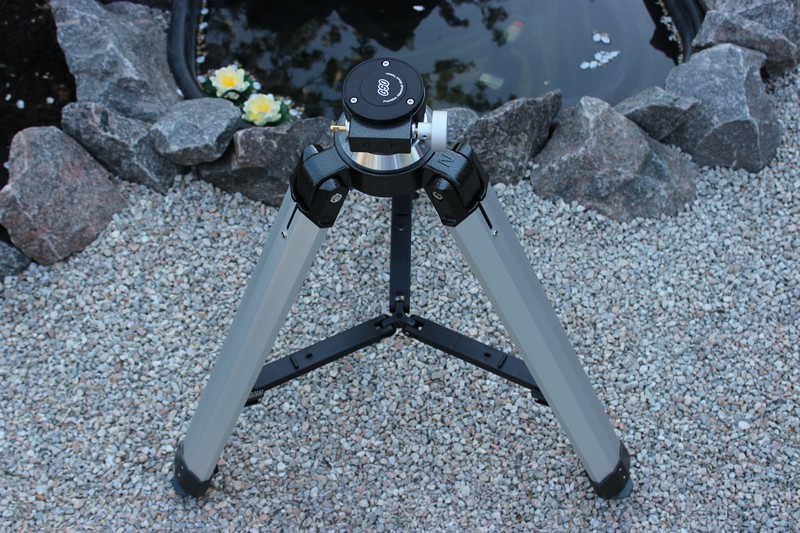

Первое впечатление от штатива – очень надежный. Ноги, выполненные из трапециевидного алюминиевого профиля, полые внутри. В них располагаются выдвижные секции, изготовленные по аналогичной технологии. За счет такой конструкции ноги очень жесткие и при этом легкие. По надежности они могут вполне соперничать с тяжелыми трубчатыми штативами дорогих монтировок. Фиксация ног по высоте производится металлическими винтами с пластиковыми ручками, расположенными с тыльной части ног. На конце каждой из ног находится наконечник со ступенькой для вдавливания ногой в грунт для лучшей установки. Наконечники массивные и острые, по прочности они мало уступают советским геофизическим штативами. Правда, есть нюанс - при всей своей основательности, изнутри у них имеются полости, в которые будет забиваться грунт во время эксплуатации.
Обзор комплекта: монтировка GSO AltAz, труба Arsenal-GSO 150 14 Июнь 2018 19:50 пятое
Просмотров: 485

Обзор комплекта: монтировка GSO AltAz, труба Arsenal-GSO 150 14 Июнь 2018 19:50 четвертое
Просмотров: 485

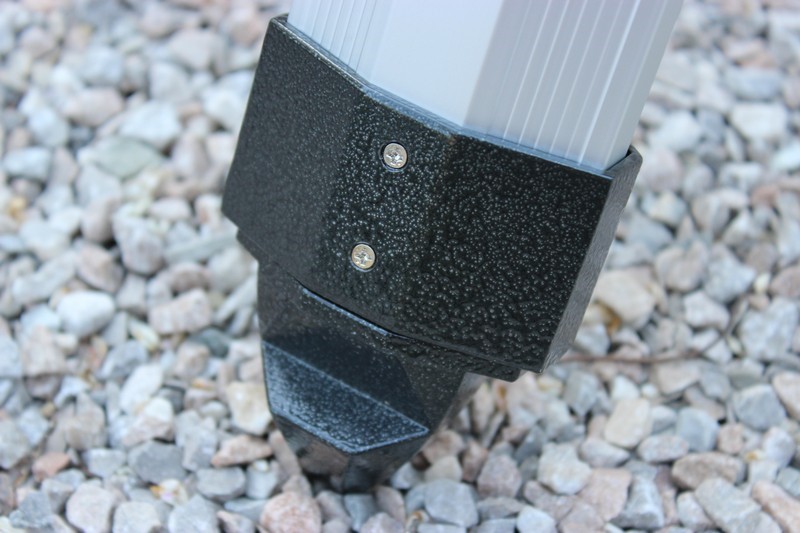

Если хорошенько воткнуть штатив в грунт, создается впечатление, что это не штатив, а колонна, врытая в землю, ибо стоит он нерушимо, как скала.

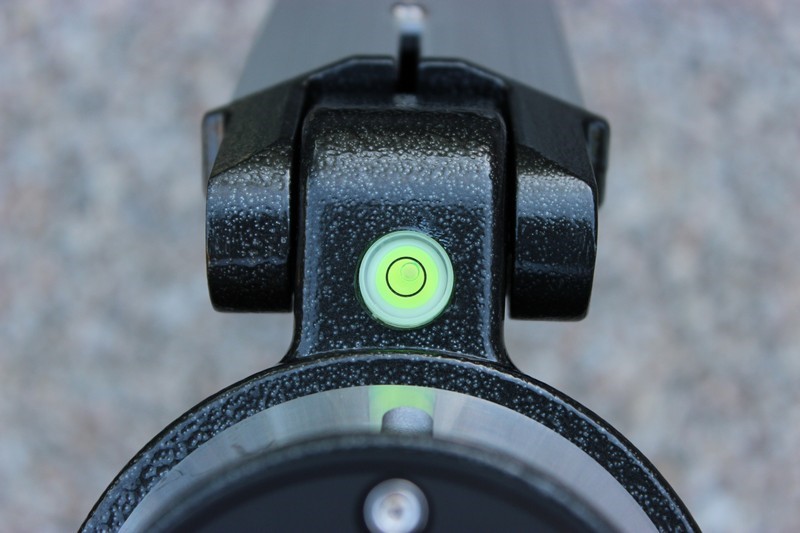

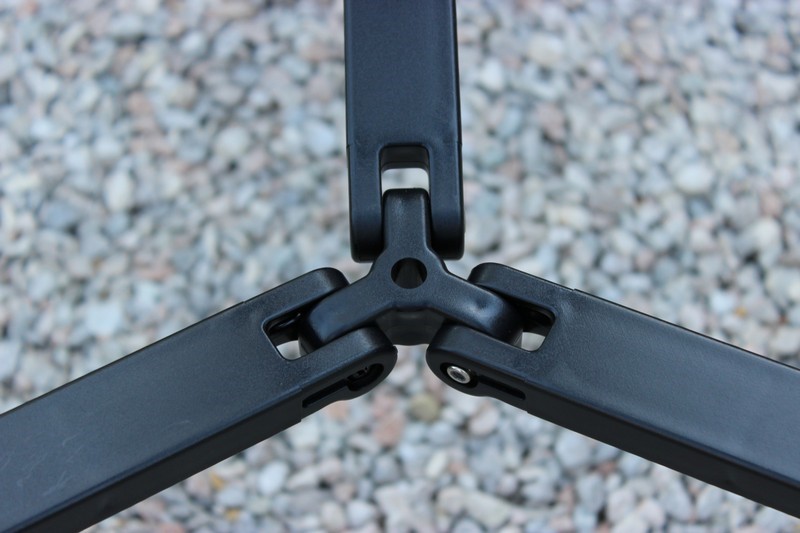

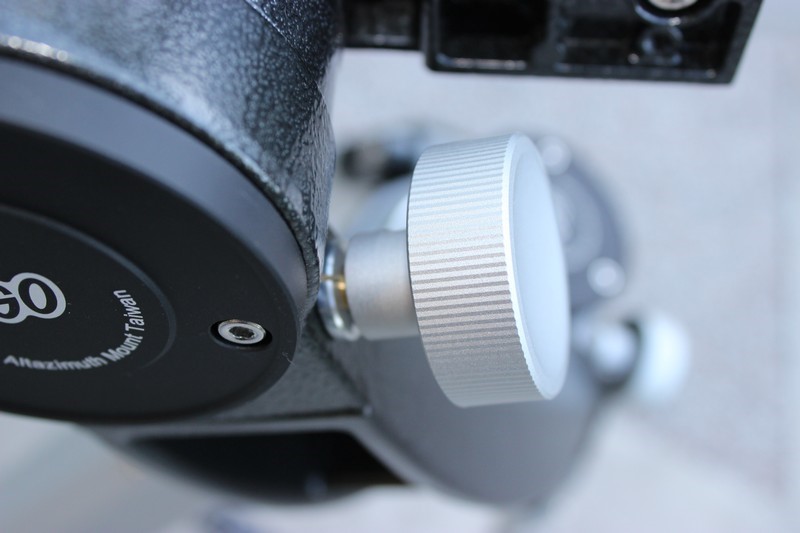

Сверху на штативе имеется отметка «север» и пузырьковый уровень. Между ногами монтировки находится достаточно прочная, складная, пластиковая распорка, связывающая их друг с другом. Жаль, что в комплекте не оказалось треугольной полочки для аксессуаров, которая обычно крепится на растяжки между ногами. Впрочем, ее отсутствие не сказывается на жестокости штатива. Кроме того, при необходимости переместить монтировку, демонтаж полочки ощутимо увеличивает время складывания ног для переноски.
Обзор комплекта: монтировка GSO AltAz, труба Arsenal-GSO 150 14 Июнь 2018 19:50 третье
Просмотров: 485

Обзор комплекта: монтировка GSO AltAz, труба Arsenal-GSO 150 14 Июнь 2018 19:50 второе
Просмотров: 485

Обзор комплекта: монтировка GSO AltAz, труба Arsenal-GSO 150 14 Июнь 2018 19:50 первое
Просмотров: 485

Минимальная высота основания монтировки - 650 мм, а максимальная - 1000 мм. Дистанция между опорами раздвинутых ног 630-950 мм (в зависимости от того, насколько выдвинуты ноги).

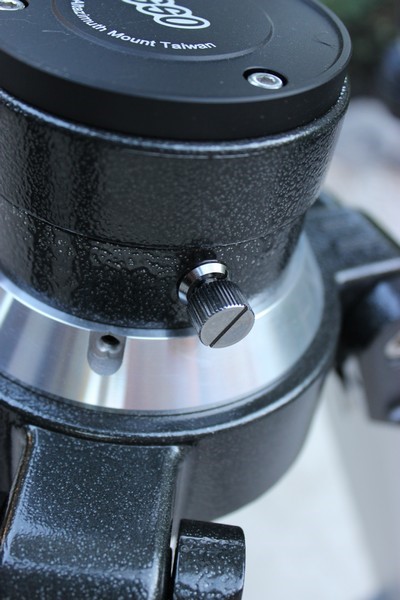

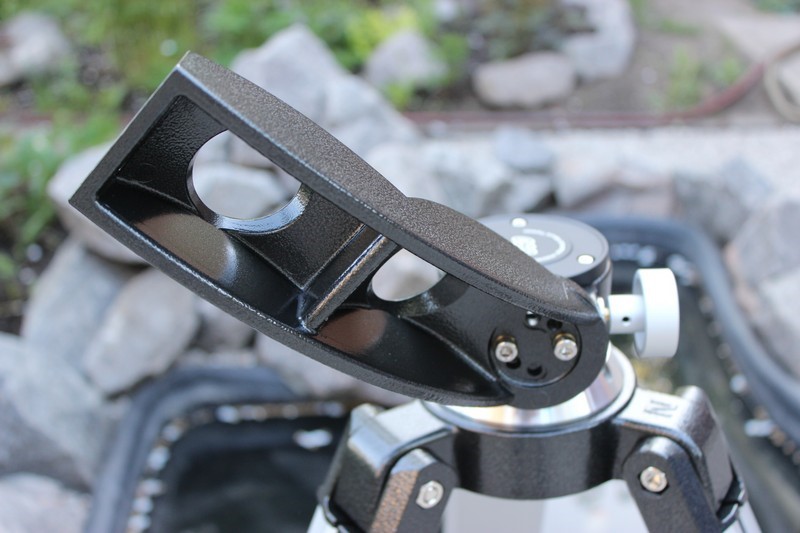

Но вернусь к самой монтировке. Перо полувилки может быть закреплено на азимутальном узле в трёх разных положениях (под наклоном 45 градусов и вертикально). Прямое положение хорошо подойдет для коротких труб или при наземных наблюдениях. Установка под углом лучше при использовании длинных астрономических труб.


_________________
Предпродажные и после продажные консультации. Сертифицированный партнер AstroScope #110907.
Delta Optical-GSO Dobson 10" F/5 M-CRF, GSO 150/750 на DO GSO ATZ, Arsenal ED80/560, Delta Optical 25x100, Arsenal 15х70 Porro, Minolta Standard EWA 10x50


Andrey Moskvin
Сообщение  Заголовок сообщения: Re: Обзор комплекта: монтировка GSO AltAz, труба Arsenal-GSO  |  Добавлено: 14.06.2018 19:58
Аватара пользователя

Регистрация: 01 ноя 2013
Посты: 4645
Откуда: Запорожье
Vk: VK
Facebook: FB
Google+: Google+

Не в сети
Обзор комплекта: монтировка GSO AltAz, труба Arsenal-GSO 150 14 Июнь 2018 19:58 одинадцатое
Просмотров: 484

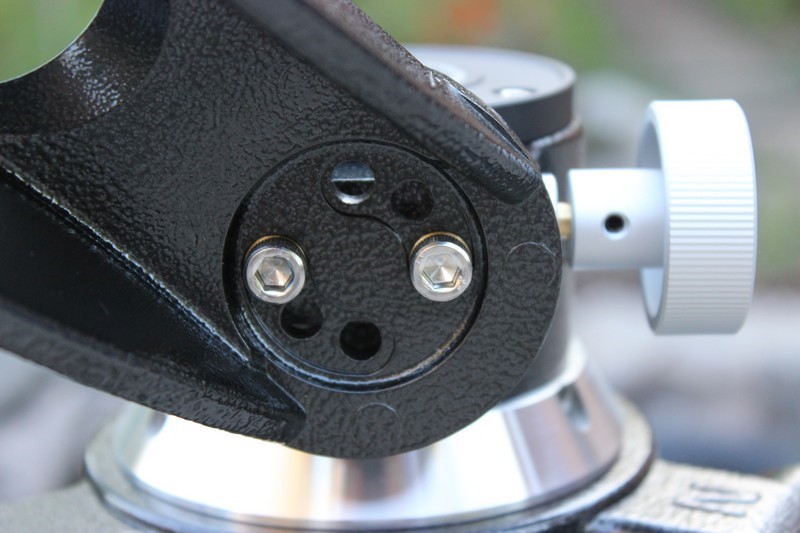

Крепление производится двумя винтами с головкой под шестигранный ключ. Таким же образом сверху на стойку крепится головка движений по высоте. Обратите внимание, что ее можно прикрепить к перу двумя разными способами: узлом крепления трубы к центру монтировки (обычный вариант) и наружу (вариант для чрезмерно габаритных инструментов).
Обзор комплекта: монтировка GSO AltAz, труба Arsenal-GSO 150 14 Июнь 2018 19:58 десятое
Просмотров: 484

Обзор комплекта: монтировка GSO AltAz, труба Arsenal-GSO 150 14 Июнь 2018 19:58 девятое
Просмотров: 484

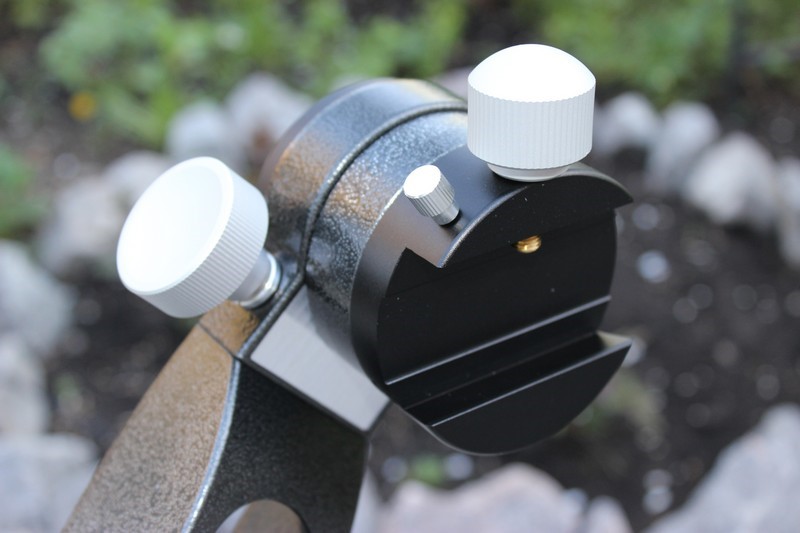

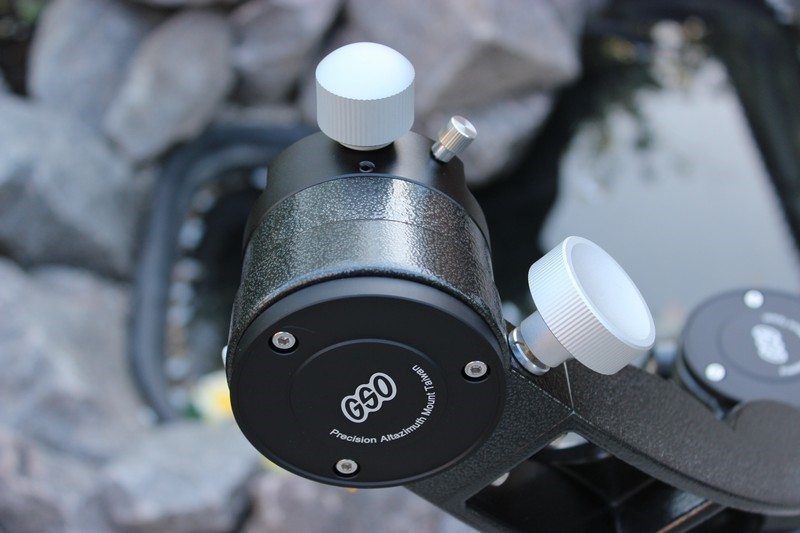

Узел движений по высоте имеет блок крепления типа «ласточкин хвост» под пластины стандарта Vixen с большим и удобным основным, и вторым вспомогательным, фиксирующими винтами. Они обеспечивают надежное, но в тоже время достаточно деликатное крепление трубы.
Обзор комплекта: монтировка GSO AltAz, труба Arsenal-GSO 150 14 Июнь 2018 19:58 восьмое
Просмотров: 484

Оси монтировки поворачиваются на трении без существенных усилий. Это усилие можно отрегулировать затяжной гайкой (для этого надо снять крепежную плашку и декоративное кольцо вокруг затяжной гайки). Для тонкого наведения служат ручки тонких движений по осям. Они большие, удобные, выполнены из алюминиевого сплава, имеют накатку и приятны на ощупь. Один полный оборот ручки соответствует примерно 2 градусам на небесной сфере. На каждой из осей имеются винты фиксации наводки. Ими можно зафиксировать достигнутое положение, например, при земных наблюдениях или при смене тяжелого окуляра.
Обзор комплекта: монтировка GSO AltAz, труба Arsenal-GSO 150 14 Июнь 2018 19:58 седьмое
Просмотров: 484

Обзор комплекта: монтировка GSO AltAz, труба Arsenal-GSO 150 14 Июнь 2018 19:58 шестое
Просмотров: 484

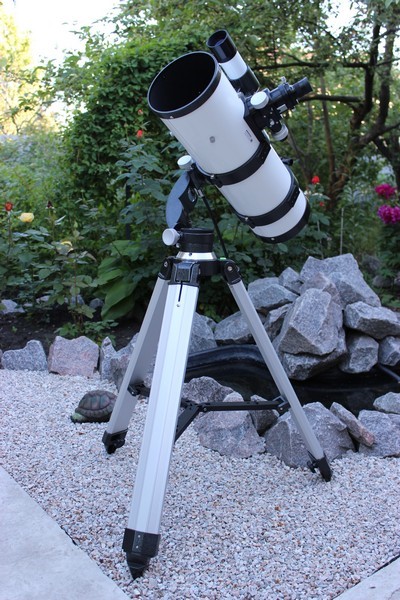

Общий вес монтировки порядка 6,5 кг, при этом она в состоянии нести нагрузку от 6-8 кг.

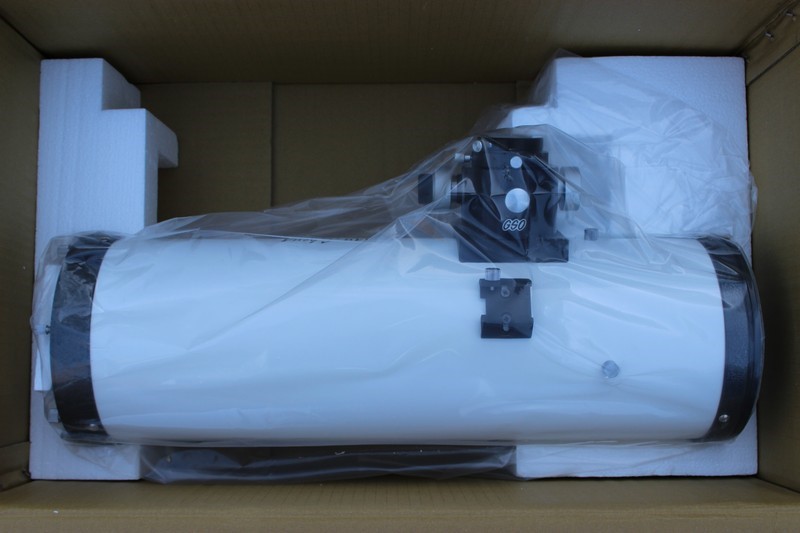

Теперь опишу трубу и ее комплектацию. В коробке с трубой, кроме нее самой, находятся: переходник-экстендер 35 мм, искатель 8х50 со стойкой, кольца для трубы, пластина крепления типа “ласточкин хвост” и винты крепления с шестигранным ключом.
Обзор комплекта: монтировка GSO AltAz, труба Arsenal-GSO 150 14 Июнь 2018 19:58 пятое
Просмотров: 484

Обзор комплекта: монтировка GSO AltAz, труба Arsenal-GSO 150 14 Июнь 2018 19:58 четвертое
Просмотров: 484

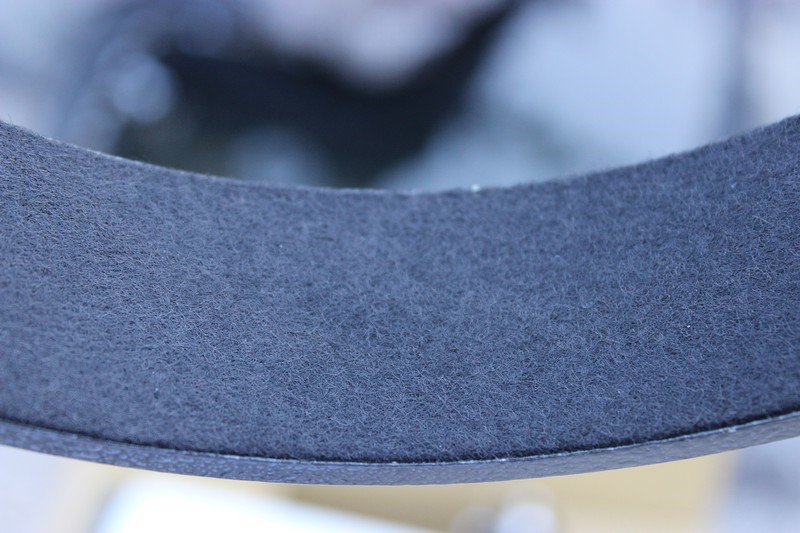

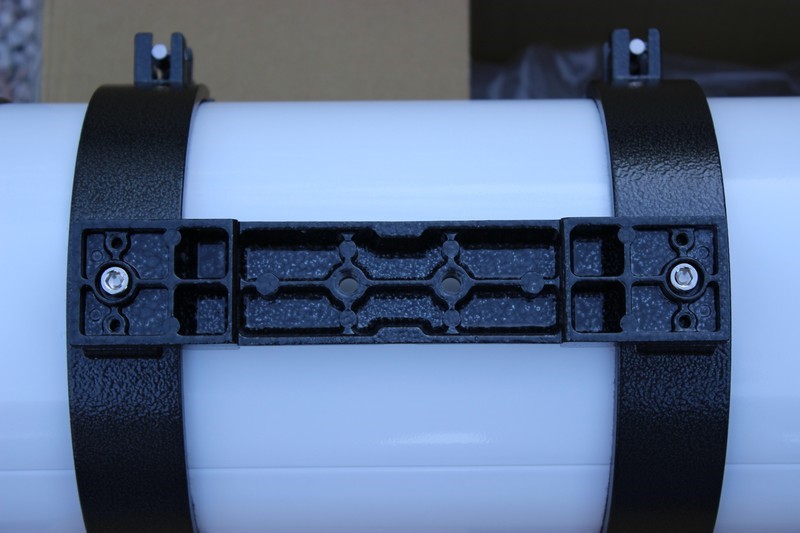

Кольца выклеены изнутри фетром и садятся на трубу очень плотно. Поэтому лучше сразу расположить их так, как нужно, а именно максимально придвинув одно из них к фокусировочному узлу. Только в таком положении можно добиться балансировки трубы телескопа. Зажим колец производится накидными винтами с пластиковыми ручками. К кольцам с помощью винтов крепится пластина “ласточкин хвост”.
Обзор комплекта: монтировка GSO AltAz, труба Arsenal-GSO 150 14 Июнь 2018 19:58 третье
Просмотров: 484

Обзор комплекта: монтировка GSO AltAz, труба Arsenal-GSO 150 14 Июнь 2018 19:58 второе
Просмотров: 484

Обзор комплекта: монтировка GSO AltAz, труба Arsenal-GSO 150 14 Июнь 2018 19:58 первое
Просмотров: 484

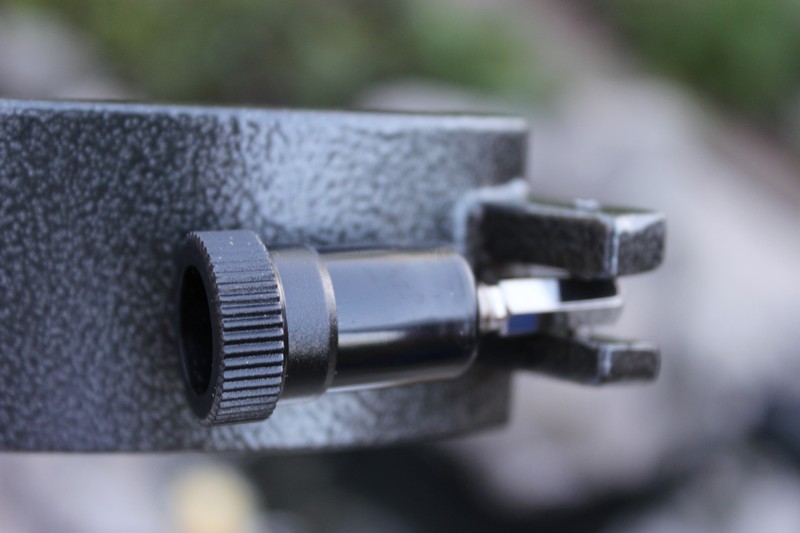

Перед установкой колец вставьте стойку искателя в гнездо и зафиксируйте ее там. Если этого не сделать на данном этапе сборки, установленные кольца не дадут вам это сделать впоследствии. Надо сказать, что комплектный искатель весьма хорош и имеет качественно просветление. При необходимости его окулярная часть легко вывинчивается, а вместо нее может быть установлена камера для гидирования. Это может быть полезно в том случае, если вы захотите использовать данную трубу по ее основному назначению – астрофото.


_________________
Предпродажные и после продажные консультации. Сертифицированный партнер AstroScope #110907.
Delta Optical-GSO Dobson 10" F/5 M-CRF, GSO 150/750 на DO GSO ATZ, Arsenal ED80/560, Delta Optical 25x100, Arsenal 15х70 Porro, Minolta Standard EWA 10x50


Andrey Moskvin
Сообщение  Заголовок сообщения: Re: Обзор комплекта: монтировка GSO AltAz, труба Arsenal-GSO  |  Добавлено: 14.06.2018 20:01
Аватара пользователя

Регистрация: 01 ноя 2013
Посты: 4645
Откуда: Запорожье
Vk: VK
Facebook: FB
Google+: Google+

Не в сети
]
Обзор комплекта: монтировка GSO AltAz, труба Arsenal-GSO 150 14 Июнь 2018 20:01 тринадцатое
Просмотров: 483

Обзор комплекта: монтировка GSO AltAz, труба Arsenal-GSO 150 14 Июнь 2018 20:01 двенадцатое
Просмотров: 483

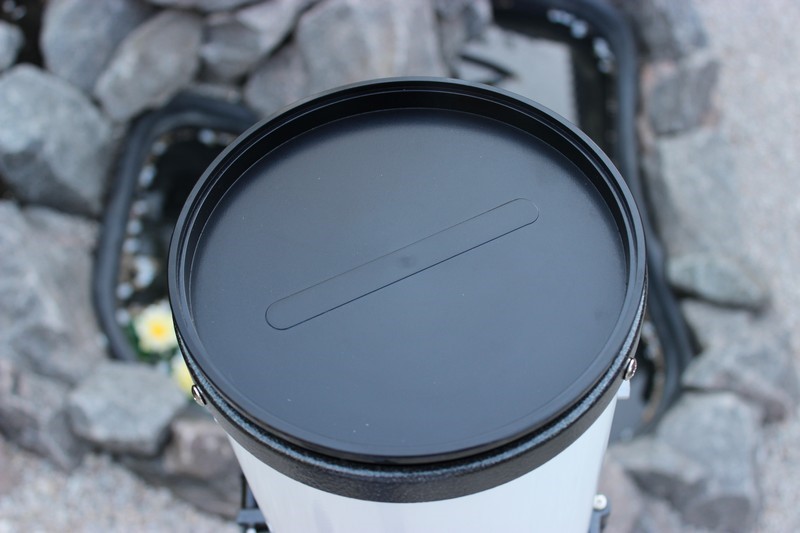

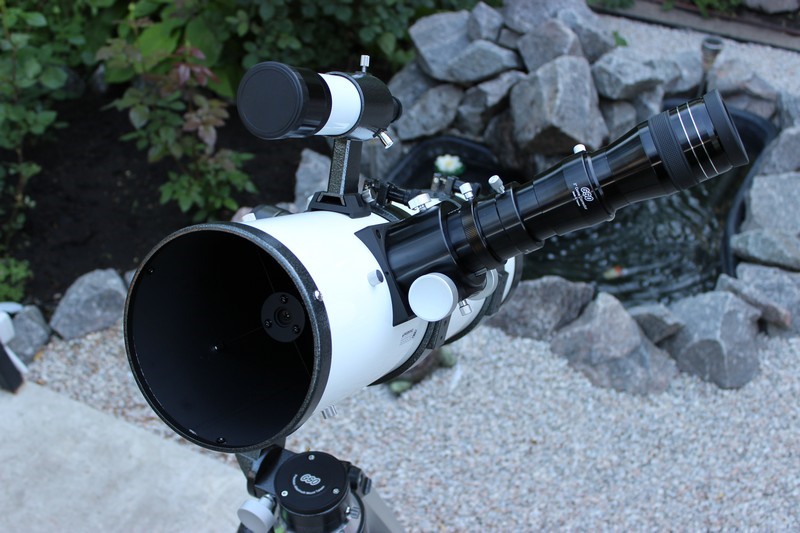

Сама оптическая труба имеет непривычно короткую длину 560 мм . Она металлическая, с обеих концов дополнительную жесткость ей придают специальные кольца. В переднее кольцо на трении устанавливается пластиковая крышка, закрывающая трубу во время хранения и транспортировки. Заднее кольцо является основой для оправы главного зеркала. Внутри труба покрыта качественной черной матовой краской.
Обзор комплекта: монтировка GSO AltAz, труба Arsenal-GSO 150 14 Июнь 2018 20:01 одинадцатое
Просмотров: 479

Обзор комплекта: монтировка GSO AltAz, труба Arsenal-GSO 150 14 Июнь 2018 20:01 десятое
Просмотров: 479

Обзор комплекта: монтировка GSO AltAz, труба Arsenal-GSO 150 14 Июнь 2018 20:01 девятое
Просмотров: 479

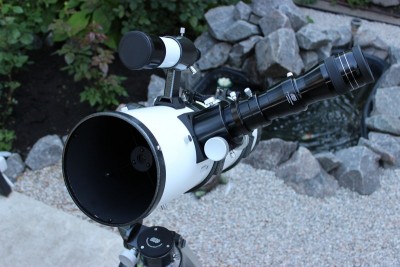

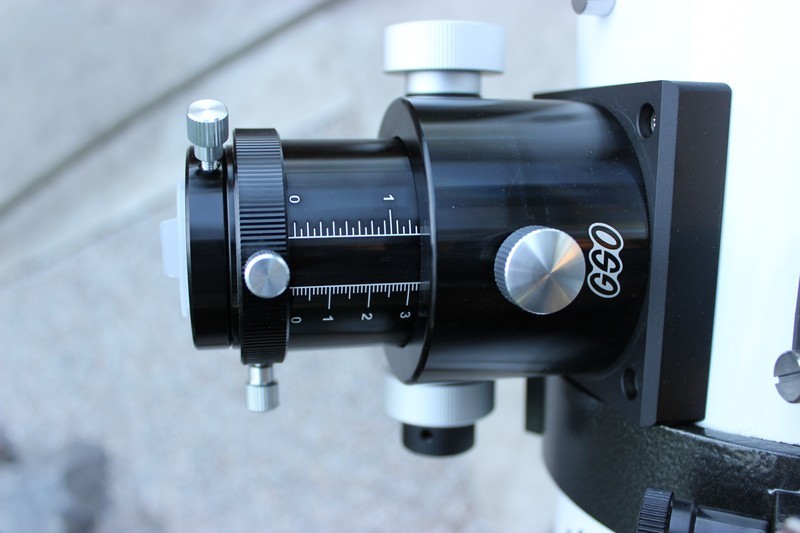

Что еще не привычно во внешнем виде трубы, так это расположенный достаточно далеко от переднего края трубы фокусер. К слову сказать, это прекрасный двухскоростной 2” Крейфорд со шкалой.
Обзор комплекта: монтировка GSO AltAz, труба Arsenal-GSO 150 14 Июнь 2018 20:01 восьмое
Просмотров: 479

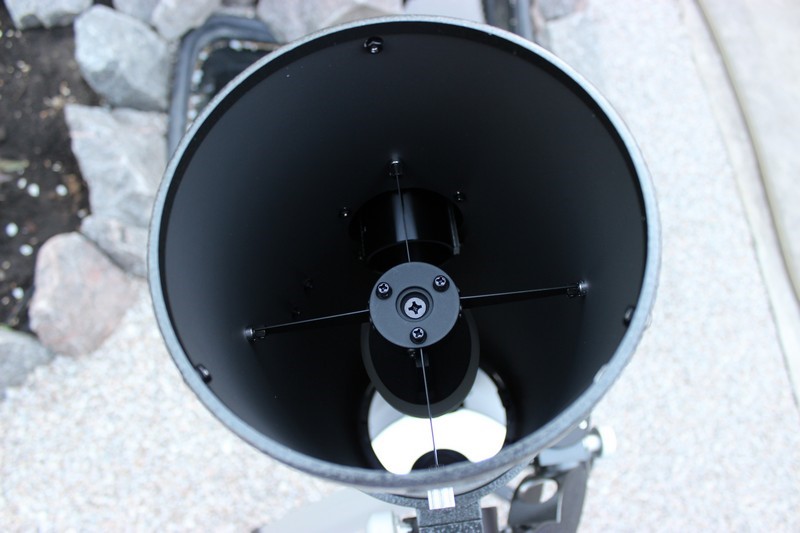

При взгляде внутрь трубы, внимание привлекает огромное для такого относительно небольшого телескопа вторичное зеркало диаметром 68мм! Это сделано для того, чтобы обеспечить большой вынос фокальной плоскости за пределы трубы и при этом иметь большое практически невиньетированное поле зрения. Правда, за это нужно заплатить 45% центральным экранированием, но для фотографического инструмента такой вариант является вполне приемлемым.
Обзор комплекта: монтировка GSO AltAz, труба Arsenal-GSO 150 14 Июнь 2018 20:01 седьмое
Просмотров: 479

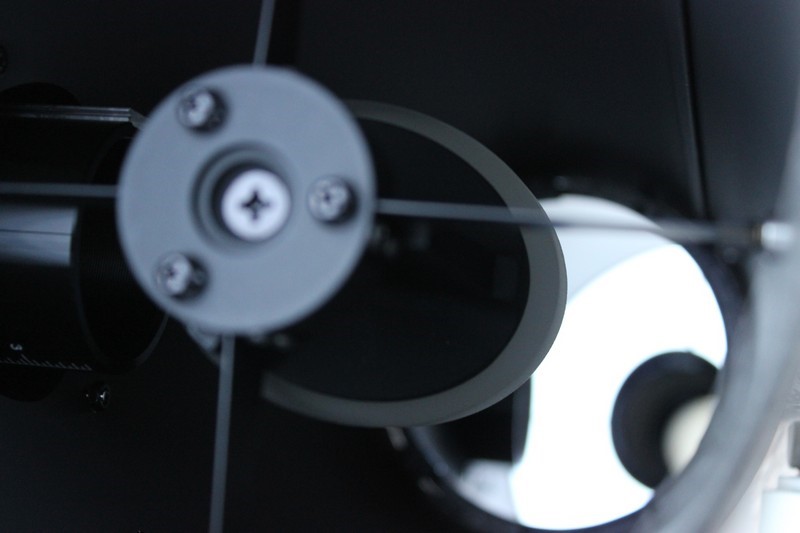

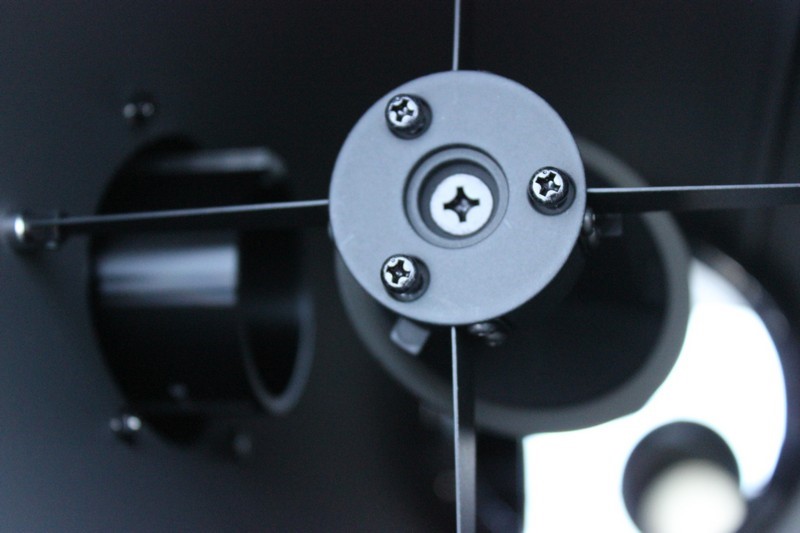

Узел вторичного зеркала крепится к трубе при помощи стальных растяжек толщиной 0,8 мм. Сама же «вторичка» приклеена на профильную литую площадку. Юстировка производится с помощью винтов с крестовой головкой, расположенных на узле крепления вторичного зеркала.
Обзор комплекта: монтировка GSO AltAz, труба Arsenal-GSO 150 14 Июнь 2018 20:01 шестое
Просмотров: 479

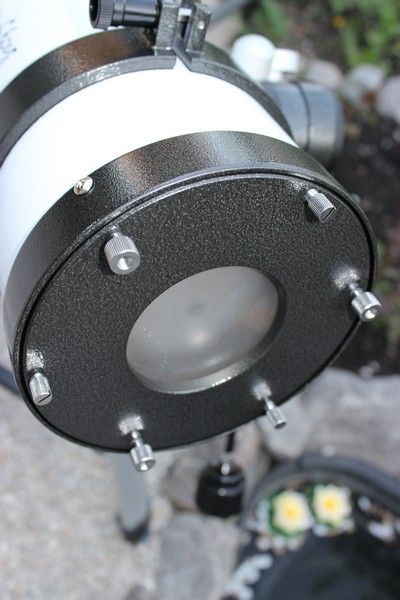

Главное зеркало опирается на три пробковых опоры и крепится к подвижной части оправы тремя лапками из плотной резины. Сами лапки прикреплены к оправе парой винтов. Юстировка главного зеркала производится перемещением подвижной части оправы с помощью винтов с накаткой, трех подпружиненных юстировочных (они побольше) и трех фиксирующих (они, соответственно, поменьше).
Обзор комплекта: монтировка GSO AltAz, труба Arsenal-GSO 150 14 Июнь 2018 20:01 пятое
Просмотров: 479

Телескоп прибыл с хорошей заводской юстировкой, но все же определенная коррекция была необходима, что вполне нормально, учитывая высокую светосилу инструмента и, как следствие, повышенные требования к качеству юстировки при достаточно высокой ее сложности.
Первые же визуальные наблюдения показали, что для обеспечения качественного изображения в таком светосильном инструменте использование комакорректора является практически обязательным. Кроме этого, для наведения на резкость необходимо устанавливать 35 мм экстендер (иначе попросту не хватает запаса хода фокусера), при этом вид фокусировочного узла со 100 градусным окуляром и комакорректором был весьма впечатляющ.
Обзор комплекта: монтировка GSO AltAz, труба Arsenal-GSO 150 14 Июнь 2018 20:01 четвертое
Просмотров: 479

Не стоит, однако, забывать, что это в первую очередь фотографический инструмент, в котором ход фокусера рассчитан, исходя из потребностей специализированных астрокамер и DSLR фотоаппаратов. Впрочем, при использовании комакорректора наличие экстендера будет далеко не лишним.

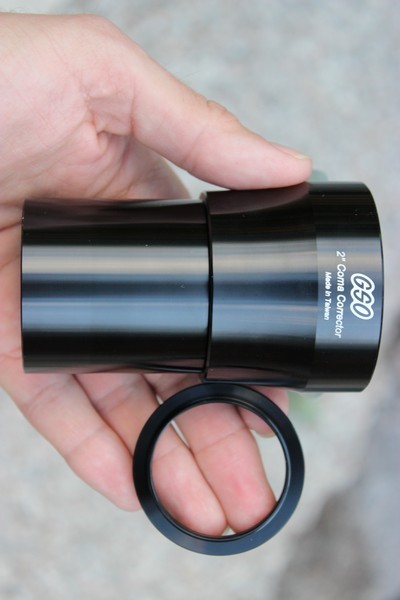

Скажу несколько слов и о комакорректоре, так как он является существенно важным элементом для обеспечения качества изображения, даваемого телескопом.
Обзор комплекта: монтировка GSO AltAz, труба Arsenal-GSO 150 14 Июнь 2018 20:01 третье
Просмотров: 479

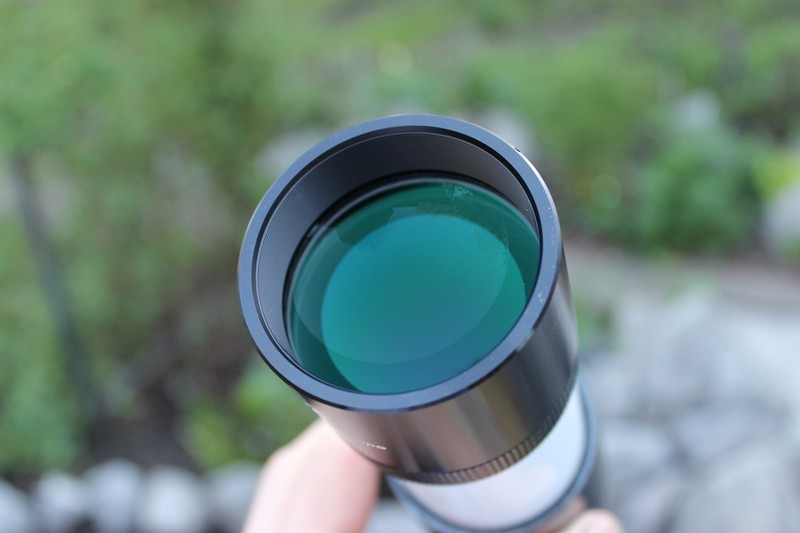

Он двухкомпонентный, 4-х линзовый, и удлиняет фокусное расстояние телескопа примерно в 1.15х. Максимальная коррекция комы достигается при использовании адаптера 2"- 1.25", т.е. при наблюдении с 1.25" окулярами. А вот многие 2" окуляры понадобится слегка выдвинуть из втулки корректора.

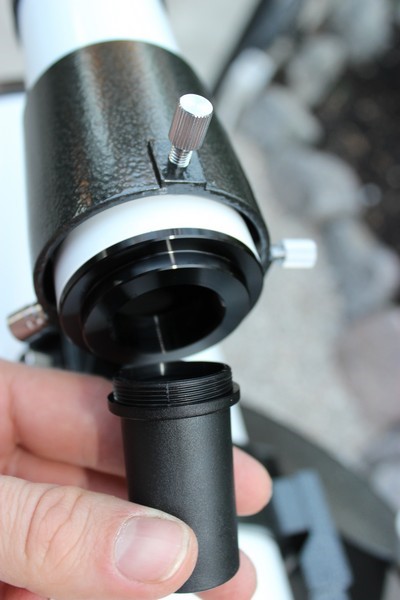

Втулка для посадки окуляра крепится к корпусу корректора по наружной резьбе М48х0.75.
На эту же резьбу, вместо втулки, можно накрутить прилагающийся Т-адаптер (с наружной резьбой М42х0.75) для присоединения Т-колец для фотокамеры. Т-адаптер имеет действующую толщину 6.4 мм.
Визуальные наблюдения показали, что Ньютон 1:4, даже с таким большим экранированием, показывает очень контрастное изображение лунной поверхности и некоторые детали в облаках Юпитера. Качество же картинки ограничивалось большей частью атмосферной турбулентностью.
Но полностью инструмент раскрывается за городом, под хорошим черным небом. На бескрайние звездные поля Млечного пути можно смотреть часами. Использование 20мм 100 градусного окуляра дает огромное, почти 3-х градусное поле при увеличении в 35х. Шикарно выглядели рассеянные звездные скопления и протяженные туманности. Для последних нужно было использовать специальный DSO фильтр.
Надо сказать, что в процессе наблюдений прекрасно показала себя монтировка. Она обеспечивала очень комфортное наведение на объекты и точное и легкое слежение за ними. При этом она быстро справлялась с вибрациями, возникающими после прикосновения к ней.
Обзор был бы неполным, если бы не было фотографии, полученной с помощью этого телескопа. Так как, к сожалению, обеспечить ведение за объектами данная монтировка не может, для примера приходится ограничиться снимком окрестностей Полярной звезды.
Обзор комплекта: монтировка GSO AltAz, труба Arsenal-GSO 150 14 Июнь 2018 20:01 первое
Просмотров: 479

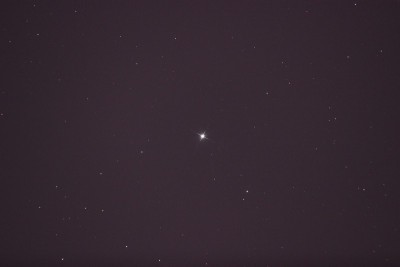

Canon D600 ISO 1600 10 сек. одиночный кадр. Размер кадра 1,85х1,23 град. Видны звезды до 14 зв. величины
Выводы
Обзор комплекта: монтировка GSO AltAz, труба Arsenal-GSO 150 14 Июнь 2018 20:01 второе
Просмотров: 479

В целом, телескоп полностью оправдал возложенные на него ожидания. Он компактный и достаточно универсальный. При визуальных наблюдениях с его помощью достигается желаемый “вау-эффект” от наблюдений с широким полем. Он однозначно имеет большой потенциал как светосильный астрограф с большим фотографическим полем.
В обоих случаях использование комакорректора в комплекте с ним более чем оправдано.
Монтировка легко разбирается и помещается в багаже, вполне может выдержать значительную нагрузку вплоть до 200 мм короткофокусных Ньютонов. Она удобна и надежна в эксплуатации.
И труба, и монтировка, и комакорректор однозначно могут быть рекомендованы любителям астрономии как в таком сочетании, как было описано в данном обзоре, так и как элементы других комплектов.


_________________
Предпродажные и после продажные консультации. Сертифицированный партнер AstroScope #110907.
Delta Optical-GSO Dobson 10" F/5 M-CRF, GSO 150/750 на DO GSO ATZ, Arsenal ED80/560, Delta Optical 25x100, Arsenal 15х70 Porro, Minolta Standard EWA 10x50


Vitalij Kopa
Сообщение  Заголовок сообщения: Re: Обзор комплекта: монтировка GSO AltAz, труба Arsenal-GSO  |  Добавлено: 15.06.2018 00:25
Аватара пользователя

Регистрация: 09 фев 2016
Посты: 2608
Откуда: Riga
Facebook: FB

Не в сети
Что сказать интересный обзо получился Обзор комплекта: монтировка GSO AltAz, труба Arsenal-GSO 150 15 Июнь 2018 00:25 первое
Выгладит труба давольно прилично, и фокусёр со шкалой тоже понравился.
Отдельное спасибо за честно укзанное экранирование !

Из не достатков.
Раз уже заговорили о фото.
Самое интересное, вес трубы с кольцами не указанн .......
Фото сделанно минимальным, края конечно увидеть не возможно.

Что имеем в сухом остатке:

С экранированием 45% Обзор комплекта: монтировка GSO AltAz, труба Arsenal-GSO 150 15 Июнь 2018 00:25 второе на мой взгляд перебор особенно для планет
VS класический ньютон F5 = 33%
Комерческий фокус 600 mm * 1.15 (корректор) = 690mm и практически имеем F4.6 с большим экраном.
Для сравнения стандартный N150/750 от SW имеет корректор 0.9x 750 = 675mm или F4.5
При этом реальное поле зрения с тем же окуляром будет немного больше.
Осталось только сравнить вес и цены и всё станет на места.


_________________
Bresser 7x50, Yukon 8x40 WA, SW 120/600, SW 130/650 PDS, SW 200/1000 PDS + NEQ5 (AZ/EQ mod.)


Валера Леванда
Сообщение  Заголовок сообщения: Re: Обзор комплекта: монтировка GSO AltAz, труба Arsenal-GSO  |  Добавлено: 15.06.2018 05:08
Аватара пользователя

Регистрация: 18 ноя 2014
Посты: 1266
Откуда: Харьков
Facebook: FB
Google+: Google+

Не в сети
И минус то что фокусёр не юстируется(хотя и двускоростной!),и это тоже не очень хорошо,хотя и не критично. Передняя крышка для трубы, как по мне то немого слабовата одевается-(цепляется) за трубу,могли бы захват немного больше сделать,хотя у меня не спадала ни разу.Спасибо Андрей за обзор,жаль вы не занимаетесь фото,уверен пример фото был бы не хуже самого обзора!!!


_________________
Ньютон Arsenal-GSO 150/750 на вилке Meade LX3 с клином .


Vitalij Kopa
Сообщение  Заголовок сообщения: Re: Обзор комплекта: монтировка GSO AltAz, труба Arsenal-GSO  |  Добавлено: 15.06.2018 07:48
Аватара пользователя

Регистрация: 09 фев 2016
Посты: 2608
Откуда: Riga
Facebook: FB

Не в сети
Нашол на Astroshop.com:
GSO 150/600 без колец и корректора весит ~5.75kg


_________________
Bresser 7x50, Yukon 8x40 WA, SW 120/600, SW 130/650 PDS, SW 200/1000 PDS + NEQ5 (AZ/EQ mod.)


Последний раз редактировалось Vitalij Kopa 15.06.2018 18:48, всего редактировалось 1 раз.


Andrey Moskvin
Сообщение  Заголовок сообщения: Re: Обзор комплекта: монтировка GSO AltAz, труба Arsenal-GSO  |  Добавлено: 15.06.2018 15:09
Аватара пользователя

Регистрация: 01 ноя 2013
Посты: 4645
Откуда: Запорожье
Vk: VK
Facebook: FB
Google+: Google+

Не в сети
Валера Леванда писал(а):
И минус то что фокусёр не юстируется(хотя и двускоростной!),и это тоже не очень хорошо,хотя и не критично. Передняя крышка для трубы, как по мне то немого слабовата одевается-(цепляется) за трубу,могли бы захват немного больше сделать,хотя у меня не спадала ни разу.Спасибо Андрей за обзор,жаль вы не занимаетесь фото,уверен пример фото был бы не хуже самого обзора!!!

Валера, прошу прощения, этот обзор как и первый не мой, а моего друга и коллеги Димы Федотова. Не стал уточнять, поскольку вроде и так видно, что не мой стиль и перо.
Обзор комплекта: монтировка GSO AltAz, труба Arsenal-GSO 150 15 Июнь 2018 15:09 первое Обзор комплекта: монтировка GSO AltAz, труба Arsenal-GSO 150 15 Июнь 2018 15:09 второе


_________________
Предпродажные и после продажные консультации. Сертифицированный партнер AstroScope #110907.
Delta Optical-GSO Dobson 10" F/5 M-CRF, GSO 150/750 на DO GSO ATZ, Arsenal ED80/560, Delta Optical 25x100, Arsenal 15х70 Porro, Minolta Standard EWA 10x50


Валера Леванда
Сообщение  Заголовок сообщения: Re: Обзор комплекта: монтировка GSO AltAz, труба Arsenal-GSO  |  Добавлено: 15.06.2018 17:15
Аватара пользователя

Регистрация: 18 ноя 2014
Посты: 1266
Откуда: Харьков
Facebook: FB
Google+: Google+

Не в сети
Не знал,извините ...
