Обзор окуляра Arsenal 9мм XWA 110°, 1,25"-2".
Коллеги передали мне для опробования новый уникальный окуляр - Arsenal 9мм XWA 110°, 1,25"-2".
Первое ощущение, которое я испытал: «Какой же этот окуляр большой!». Мне даже показалось, что вместо окуляра мне прислали небольшой телескопчик-апохроматик. Окуляр производит впечатление хорошо сделанной вещи, недаром напрашивается сравнение с апохроматом.
Этот окуляр изготавливается по заказу набирающей популярности Украинской фирмы Arsenal на производственных мощностях известной китайской компании United Optics.
Он является близким аналогом окуляра William Optics 1,25" & 2" XWA Extreme Wide Angle Eyepiece - 9mm, но с немного большим полем зрения.
Окуляр поставляется в добротной коробке из черного плотного картона. Внутри на специально отформованном ложементе из темно-серого поролона располагается сам окуляр, заглушка 1,25" на полевой торец, в случае использования окуляра в фокусере с посадкой на 1,25".

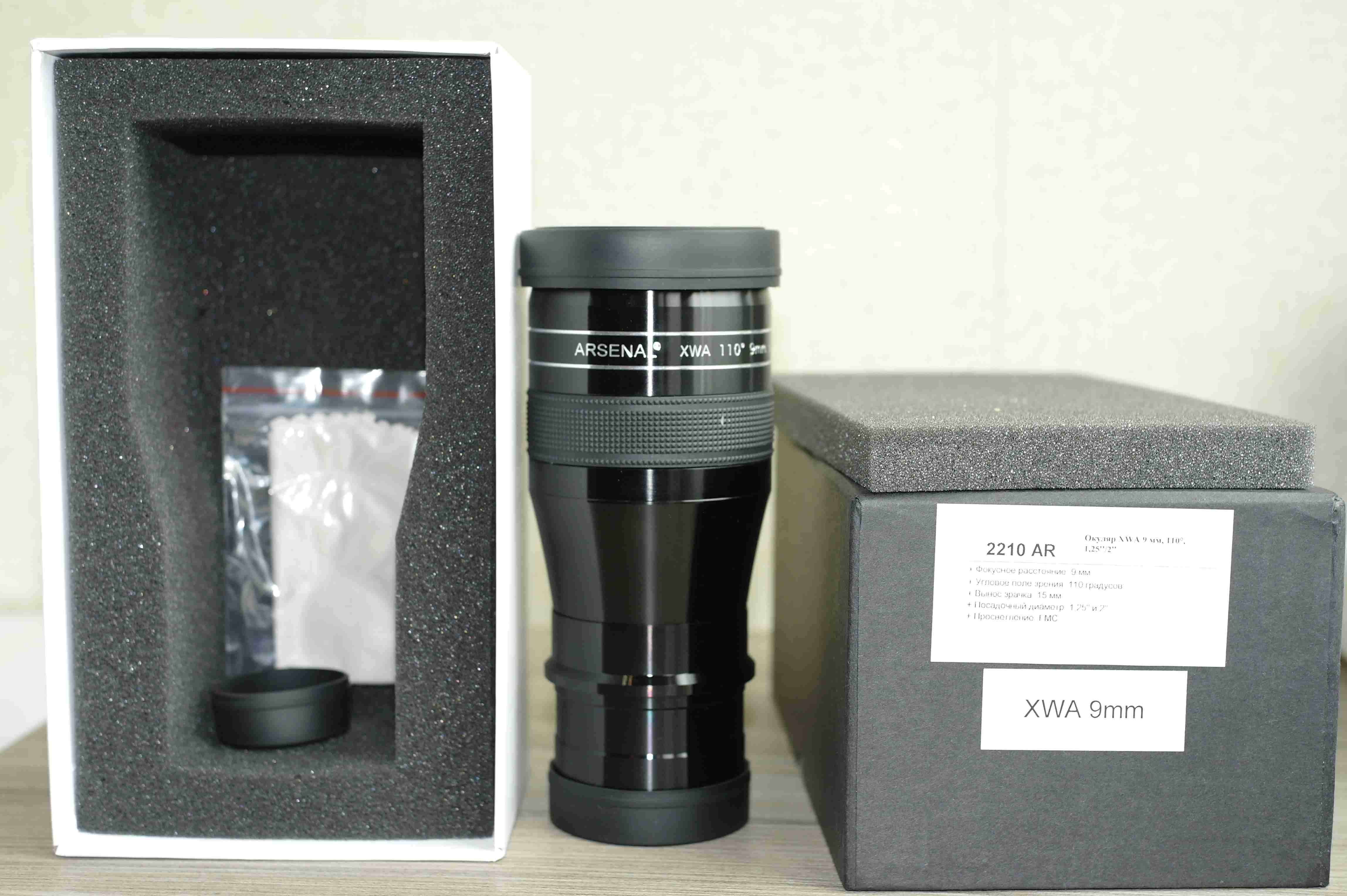

Комплект поставки

Просмотров: 4179

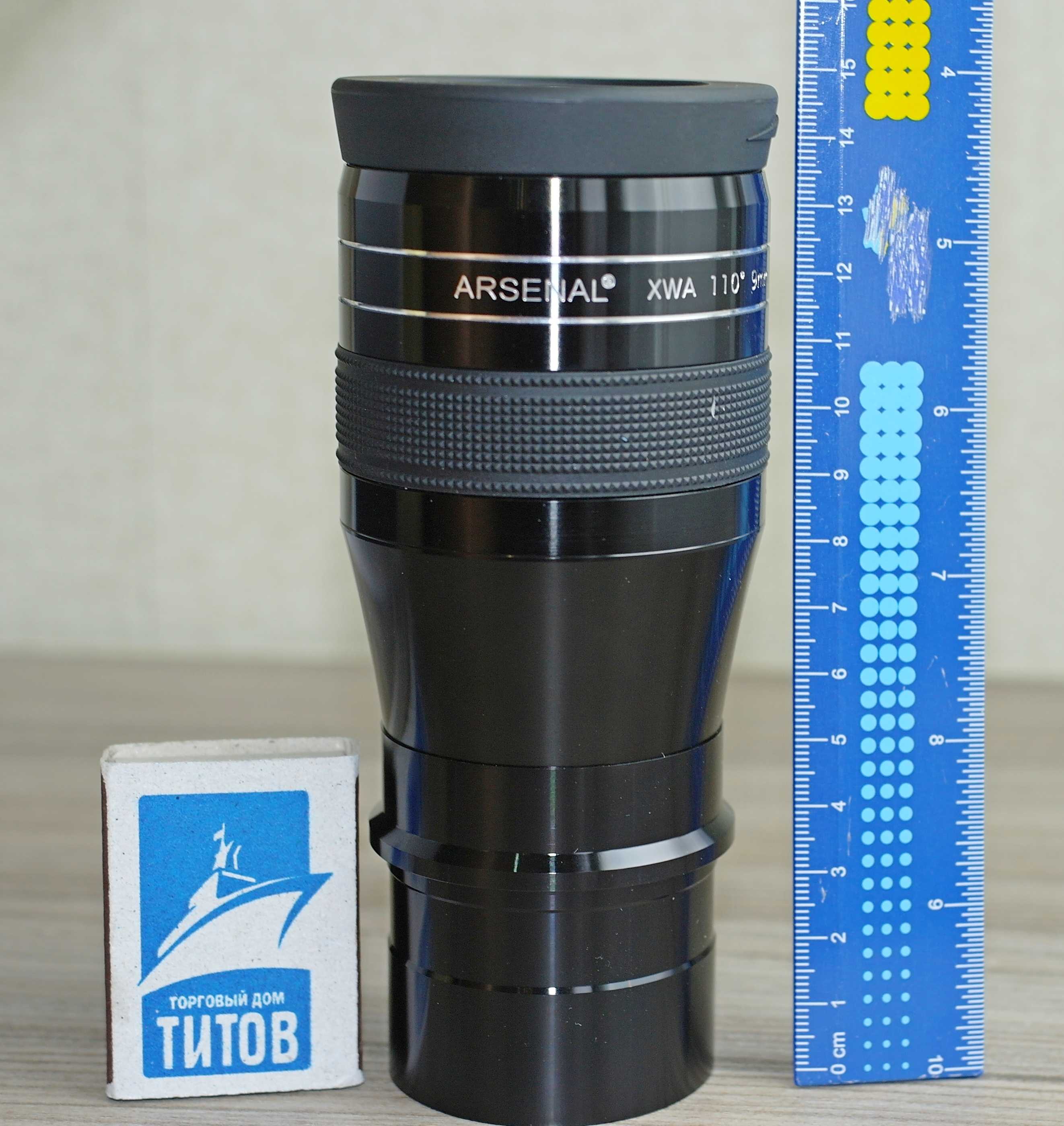

Габариты

Просмотров: 4179

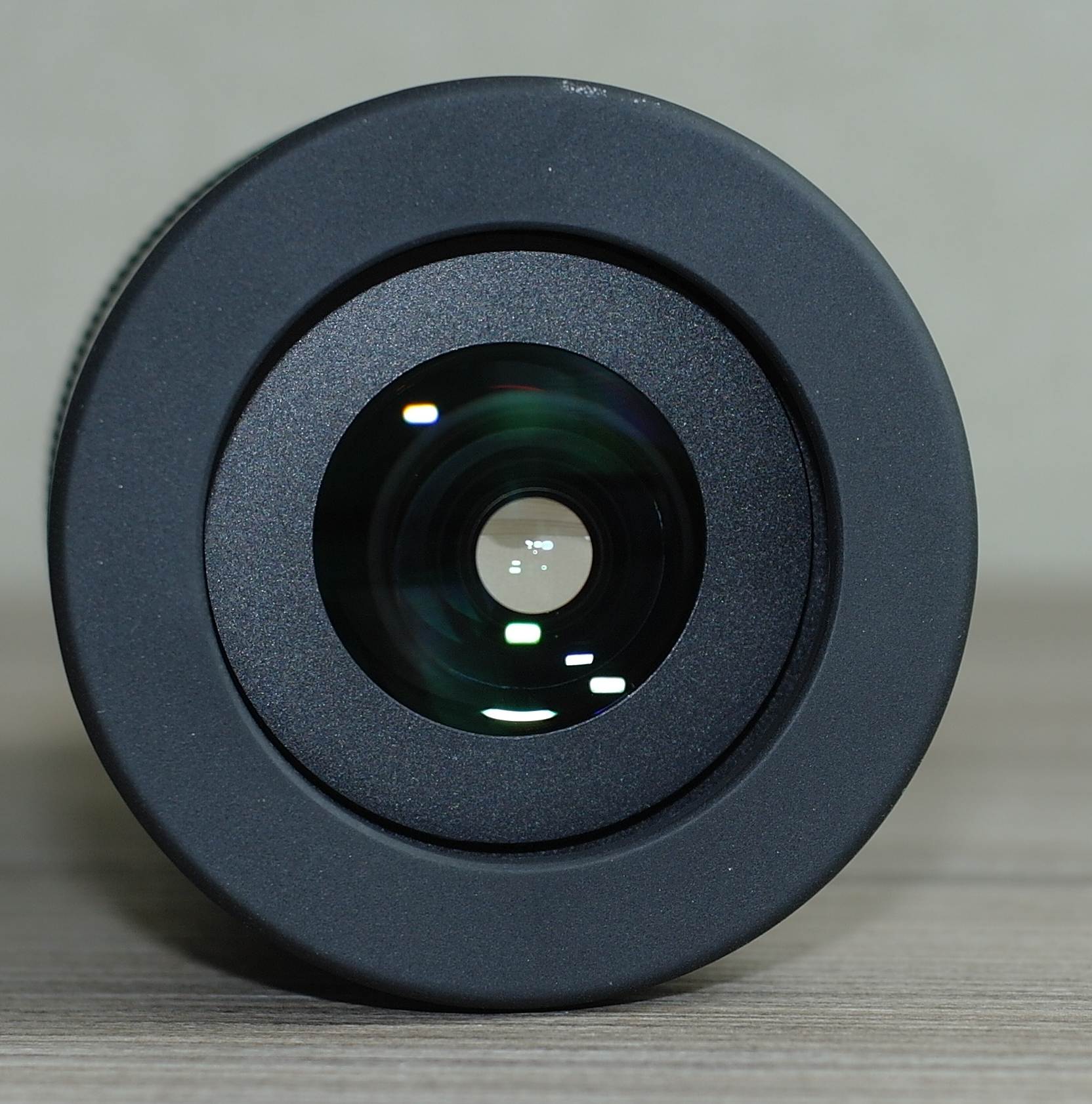

Вид со стороны глазной линзы

Просмотров: 4179

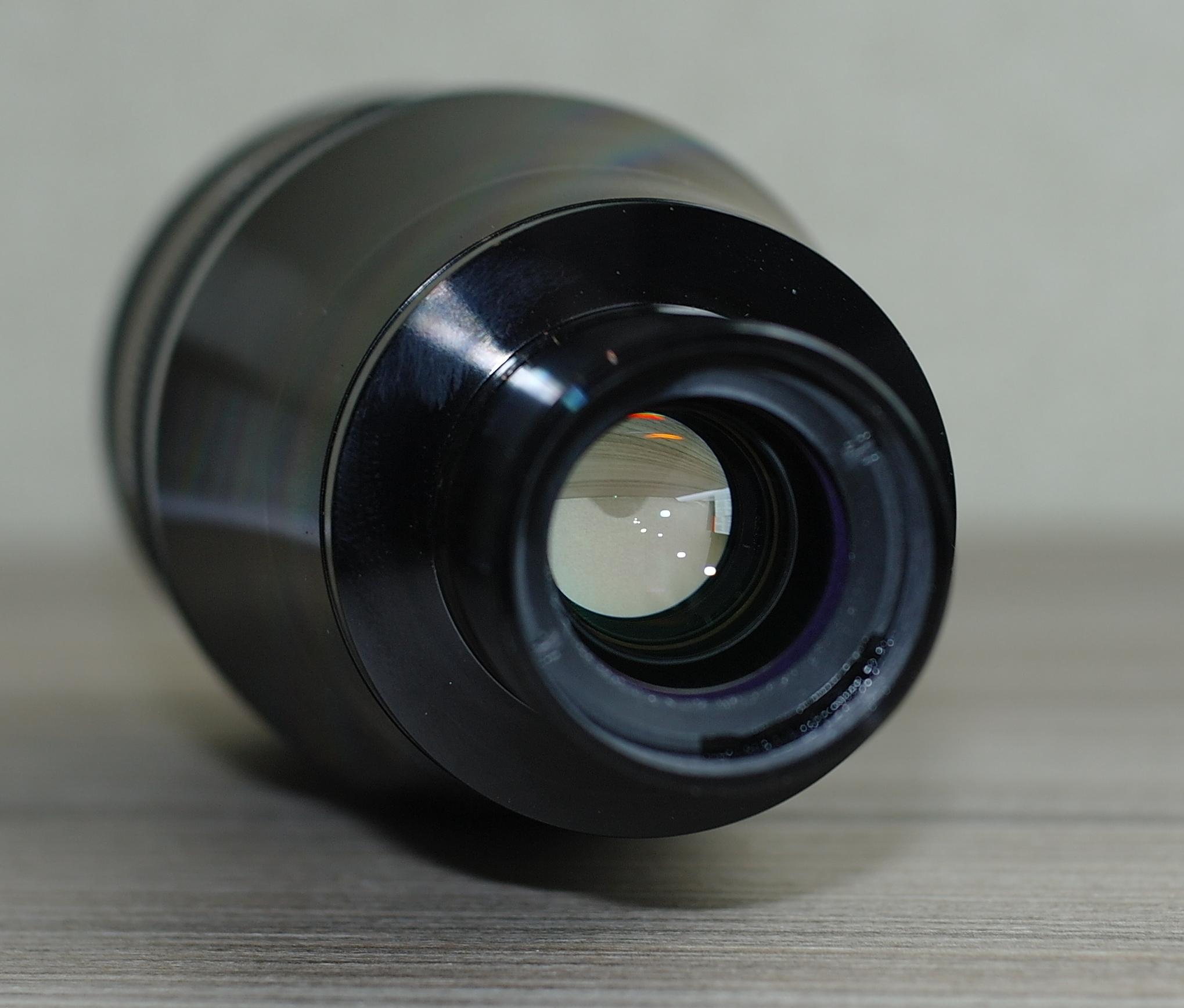

Вид со стороны полевой линзы

Просмотров: 4179

Характеристики

Характеристика Значение
Фокусное расстояние, мм 9
Длина с 2" посадочной втулкой и задвинутым наглазником, мм 150
Длина с 2" посадочной втулкой и выдвинутым наглазником, мм 155
Длина посадочной втулки 1,25", мм 25
Длина посадочной втулки 2", мм 36
Вынос вых. зрачка над глазной линзой, мм 15
Диаметр корпуса, мм 63
Диаметр посадочной втулки 1,25", мм 31,7
Диаметр посадочной втулки 2", мм 48,5
Световой диаметр глазной линзы, мм 27
Диаметр полевой диафрагмы, мм 17
Расчетное поле зрения, градусы 108
Высота наглазника, мм 3-10 (в зависимости от высоты подъема)
Диаметр края наглазника, мм 64
Масса, грамм 593

Наглазник полужесткий, плоский, переменной высоты (выкручивается). На нем даже есть стрелка направления вращения. Форма поверхности глазной линзы немного вогнутая, полевая линза похоже плоская. Окуляр имеет посадочную втулку 1,25" и навинчивающуюся по резьбе 2" посадочную втулку. У обеих втулок есть резьбы для присоединения светофильтров.

Тестирование

Первое ощущение, которое я испытал глядя в окуляр: «Какое огромное поле зрения!», Мне показалось, что я смотрю в открытое окно.
Тестирование было выполнено на телескопе Sky-Watcher DOB8 (ньютон 1:6) по звездам. Я сравнил вид тест объекта (яркая звезда - Вега) в поле зрения данного окуляра.
Качество изображения отличное, картинка резкая от края до края.
На краю поля зрения заметны незначительные проявления астигматизма и хроматизма увеличения.
Светорассеяния и бликования при этом не обнаружил.
Выноса зрачка оказалось достаточно, для того, чтобы при тестировании выдвигать наглазник и подогнать его под анатомию моей глазной впадины.
Край поля зрения ограничен нерезко, на краю поля зрения заметна тонкая синеватая кайма. Эффекта бобового виньетирования не заметил.







Сравнения

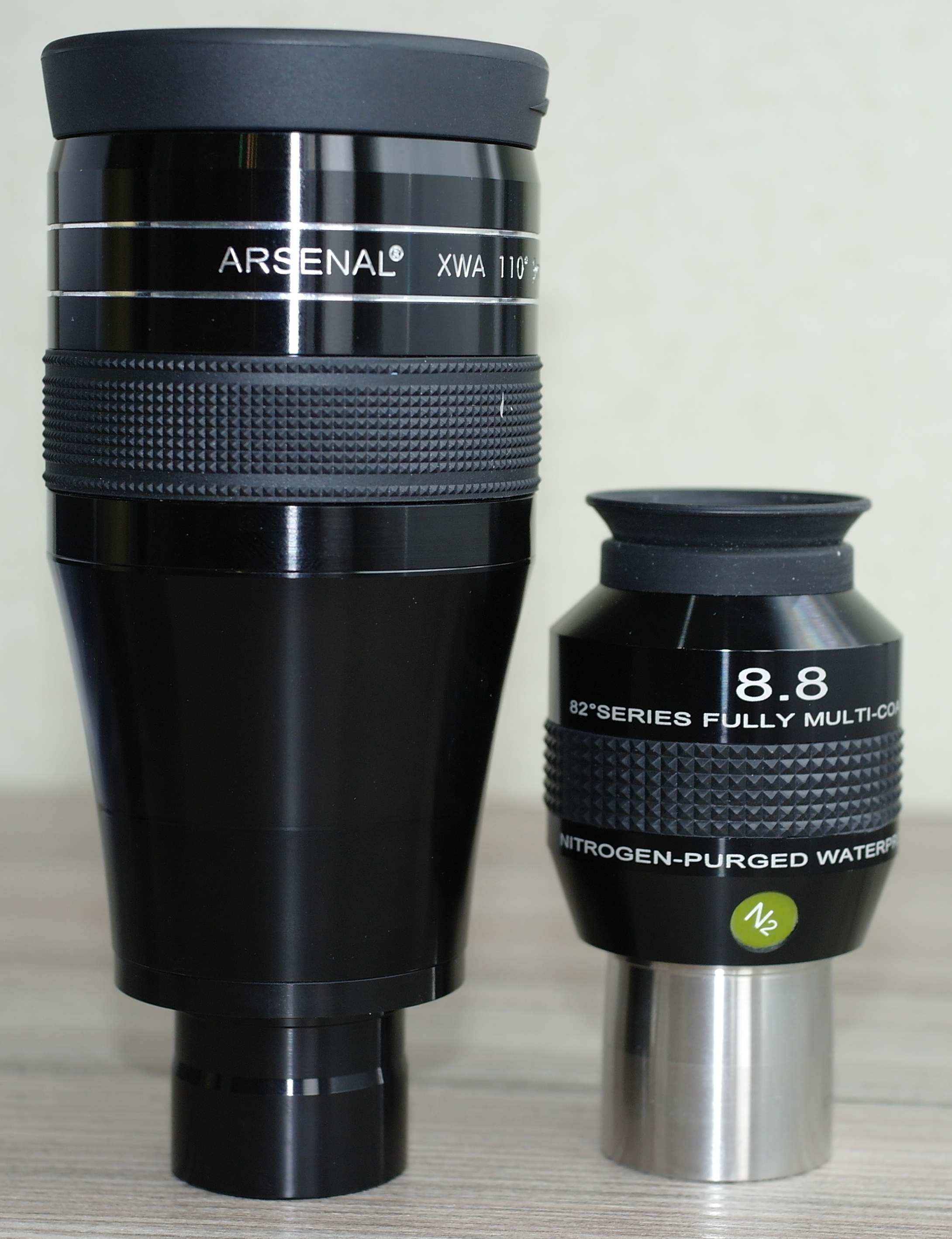

При сравнении качества изображения с моим любимцем ES 82o 8,8мм показывает, что полевые аберрации сбалансированы примерно одинаково. При этом ES маленький, легкий, но вынос зрачка у него менее комфортный. Светорассеивание примерно одного уровня.

Оценка и рекомендации

Шикарный окуляр - чудо современных технологий. В сочетании с апертурным Ньютоном этот окуляр будет отличным инструментом по объектам дальнего космоса (компактным звездным скоплениям и планетарным туманностям) благодаря сверхширокому полю зрения.
Очень рекомендую.

Отлично, спасибо.

Да вещь шикарная и немного необычная.

это была скрытая реклама партии регионов?
Андрей,какова цена такого окуляра?

Просто линейка эта под рукой оказалась. Этот окуляр есть к нас на сайте. Цена около 4500 гр.
https://astroscope.com.ua/okulyar_ar ... /32672.htm

Пользуюсь TS Optics 20 mm 100 град. (старая версия с выдвижным наглазником) и очень им доволен. Позже купил у немцев TS Optics 9 mm 100 град., подразумевалась версия с выдвижным наглазником и выносом зрачка 15 мм. Они как раз меняли линейку и прислали новую версию без выдвижного наглазника, весом 467 г (а не 600 г), и выносом зрачка явно меньше 15 мм. Я возмутился, но не стал возвращать окуляр, вернули часть денег. В итоге, намучился с вдавливанием глаза в стекло, пробовал смотреть одновременно в Baader Hyperion Zoom на 8 мм - в последний смотреть было намного комфортнее. Этот "TS Optics" 9 mm два года назад продал. Сейчас пользуюсь Celestron X-cel 7 мм и Celestron Omni 12 мм. Для планет и шаровиков нормально, но иногда просто хочется спокойно посмотреть всю Луну в деталях, но целиком и с запасом, плюс большее поле для других объектов не помешает.
Интересно, как обстоят дела с выносом зрачка у модели Arsenal XWA 9 мм (пробовал ли кто-то сравнивать с другими моделями), имеет ли он выдвижной наглазник, как указано выше, и не будет ли изображение по планетам хуже, чем в моих "планетных" окулярах с меньшим количеством стекла?

Телескоп Orion EON 120ED / 900 mm.

У Arsenal XWA 9 мм комфортный вынос зрачка и очень хорошая коррекция аберраций по полю. Думаю, что он будет нисколько не хуже чем Celestron X-cel 7 мм и Celestron Omni 12 мм.
Современные просветляющие покрытия и оптические стекла позволяют свести почти на нет потери света в этих средах.

Окуляры выпускают давно под разной маркировкой.
НА тему реального выноса и поля зрения можно почитать у Эренеста:
http://astro-talks.ru/forum/viewtopic.php?f=32&t=1445

Цитата:
выдвигать при тестировании наглазник не пришлось
только плотное приложение глаза к наглазнику минимальной высоты дает возможность видеть все поле зрения.

Это не совсем тот окуляр, тоесть он отличается от окуляра Arsenal 9мм XWA 110°, 1,25"-2".
Не случайно Эрнест выделил мой обзор в отдельную тему и с ним согласился.
Вот у окуляра Arsenal 5 мм XWA 110°, 1,25"-2" вынос зрачка уже не комфортный и там мне пришлось прижиматься глазом к стеклу. Кстати "серийные " версии этих окуляром Эрнест по качеству почти приравнивает Этосам.

Andrey Moskvin
Отлично хотя по конструкции очень похож.
А реальное ПЗ окуляра удалось замерять ?
