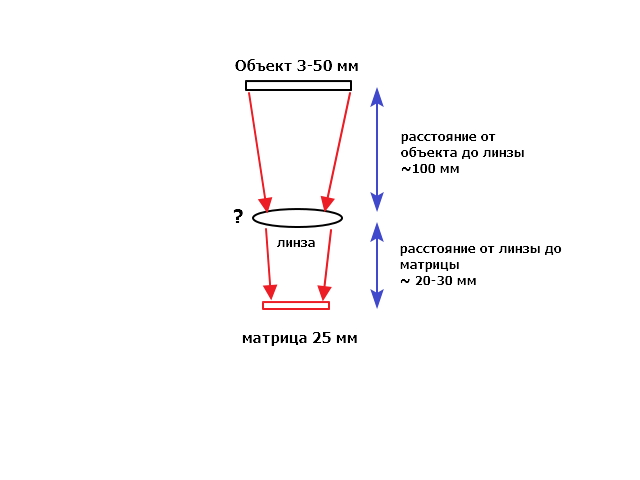

Приветствую! Помогите пожалуйста подобрать линзы с требуемыми параметрами для наблюдения за объектом. Задача состоит в том чтобы спроецировать изображение объектов размером от 3 до 50 мм. на матрице размером 25 мм. Спроецированное изображение не должно иметь аберраций. Необходимо определить наиболее подходящий диаметр линзы (одинарная, составная), её тип и оптимальное фокусное расстояние. Спасибо!

Помощь в подборе линз 13 Март 2019 11:14
Просмотров: 105

Vitalij Kopa
Сообщение  Заголовок сообщения: Re: Помощь в подборе линз  |  Добавлено: 13.03.2019 11:22
Аватара пользователя

Регистрация: 09 фев 2016
Посты: 3173
Откуда: Riga
Facebook: FB

Не в сети
Диаметр передней линзы обычно 2d матрицы т.е. 50mm
(в более менее приличном случае) можно и меньше с падением резкости по краям.
Ну и сама линза как минимум должна быть ахроматическая т.е. Крон + Флинт !
Фокусное расстояние скорее всего придётся менять т.к. размеры объекта сильно отличаются (более чем в 10 раз).
Как вариант можно использовать старый советский Гелиос 44-2 с разными макро кольцами Помощь в подборе линз 13 Март 2019 11:22

Примеры:
Olympus PL5 (матрица 21mm) + Helios 44-2 :

https://fotki.lv/?x=OS5RKFxDRy06RDxIV1M ... w==&size=1

https://fotki.lv/?x=OS5RKFxDRy06RDxIV1M ... w==&size=1

https://fotki.lv/?x=OS5RKFxDRy06RDxIV1M ... M5LlkoXEQ=


_________________
Bresser 7x50, Yukon 8x40 WA, SW 120/600, SW 130/650 PDS, SW 200/1000 PDS + NEQ5 (AZ/EQ mod.)


Последний раз редактировалось Vitalij Kopa 13.03.2019 11:38, всего редактировалось 1 раз.


Vitalij Kopa
Сообщение  Заголовок сообщения: Re: Помощь в подборе линз  |  Добавлено: 13.03.2019 11:34
Аватара пользователя

Регистрация: 09 фев 2016
Посты: 3173
Откуда: Riga
Facebook: FB

Не в сети
Оптическая схема Гелиос 44 выглядит так:
https://fotograd.wordpress.com/2012/10/ ... helios-44/


_________________
Bresser 7x50, Yukon 8x40 WA, SW 120/600, SW 130/650 PDS, SW 200/1000 PDS + NEQ5 (AZ/EQ mod.)


Игорь Астроскоп
Сообщение  Заголовок сообщения: Re: Помощь в подборе линз  |  Добавлено: 13.03.2019 11:48
Аватара пользователя

Регистрация: 20 июн 2011
Посты: 6474
Vk: VK
Facebook: FB
Google+: Google+

Не в сети
Дарья Дарья писал(а):
Спроецированное изображение не должно иметь аберраций
Думаю такая задача практически не выполнима - аберрации будут всегда, меньше или больше.

Учитывая указанные рабочие отрезки - ближайшее (не идеальное) решение это широкоугольный короткофокусный фотообъектив, бюджет 500-1000$.



Дарья Дарья
Сообщение  Заголовок сообщения: Re: Помощь в подборе линз  |  Добавлено: 13.03.2019 12:02
Аватара пользователя

Регистрация: 13 мар 2019
Посты: 6
Google+: Google+

Не в сети
Мне необходимо подобрать линзы для прибора. Если быть точнее - для интерферометра. В качестве матрицы будет выступать светоделительная призма куб. А основная задача - это совмещение изображений двух объектов, одинакового размера, в одно с последующей передачей этого изображения на видеокамеру. Т.е. объектив и регулировка фокусного расстояния для каждого из двух объектов - не вариант.



Vitalij Kopa
Сообщение  Заголовок сообщения: Re: Помощь в подборе линз  |  Добавлено: 13.03.2019 12:29
Аватара пользователя

Регистрация: 09 фев 2016
Посты: 3173
Откуда: Riga
Facebook: FB

Не в сети
Фокусное можно не регулировать, оставить одно,
просто проекция 3mm объекта будет очень мелкой (на матрице).
А вот полное отсутствие аберраций (уже подсказали)
даже в много линзовой схеме мало вероятно Помощь в подборе линз 13 Март 2019 12:29


_________________
Bresser 7x50, Yukon 8x40 WA, SW 120/600, SW 130/650 PDS, SW 200/1000 PDS + NEQ5 (AZ/EQ mod.)


Игорь Астроскоп
Сообщение  Заголовок сообщения: Re: Помощь в подборе линз  |  Добавлено: 13.03.2019 12:47
Аватара пользователя

Регистрация: 20 июн 2011
Посты: 6474
Vk: VK
Facebook: FB
Google+: Google+

Не в сети
Дарья Дарья писал(а):
В качестве матрицы будет выступать светоделительная призма куб. А основная задача - это совмещение изображений двух объектов, одинакового размера, в одно с последующей передачей этого изображения на видеокамеру.

Вы бы нарисовали ПОЛНУЮ оптическую схему (от двух объектов до видеокамеры), тогда и советы давать проще.



Дарья Дарья
Сообщение  Заголовок сообщения: Re: Помощь в подборе линз  |  Добавлено: 13.03.2019 15:13
Аватара пользователя

Регистрация: 13 мар 2019
Посты: 6
Google+: Google+

Не в сети
Игорь Астроскоп

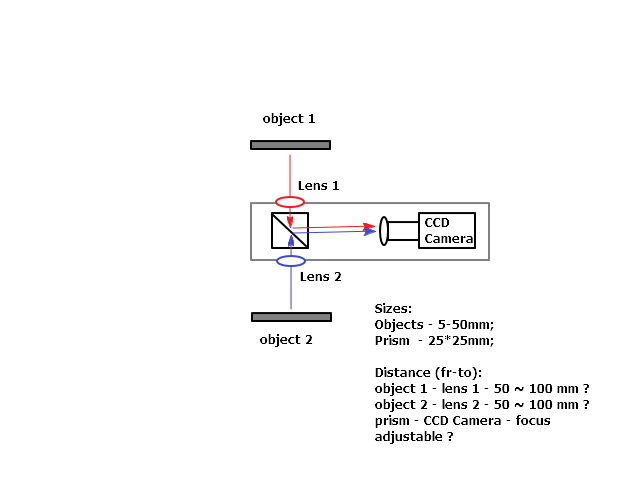

Пожалуйста! Помощь в подборе линз 13 Март 2019 15:13

Помощь в подборе линз 13 Март 2019 15:13
Просмотров: 78

Игорь Астроскоп
Сообщение  Заголовок сообщения: Re: Помощь в подборе линз  |  Добавлено: 13.03.2019 15:27
Аватара пользователя

Регистрация: 20 июн 2011
Посты: 6474
Vk: VK
Facebook: FB
Google+: Google+

Не в сети
Дарья Дарья писал(а):
Пожалуйста!

ССД-камера с объективом? Или нет?



Дарья Дарья
Сообщение  Заголовок сообщения: Re: Помощь в подборе линз  |  Добавлено: 13.03.2019 15:40
Аватара пользователя

Регистрация: 13 мар 2019
Посты: 6
Google+: Google+

Не в сети
Пока еще не знаю, но скорее всего с объективом. Вопрос еще в том какой нужен объектив для камеры Помощь в подборе линз 13 Март 2019 15:40 но объектив без автофокуса, регулироваться будет вручную.
