Alexey Rak
Сообщение  Заголовок сообщения: Управление зеркалкой с пульта SynScan V4  |  Добавлено: 12.04.2019 19:05
Аватара пользователя

Регистрация: 12 апр 2019
Посты: 49
Откуда: Донецк
Facebook: FB

Не в сети

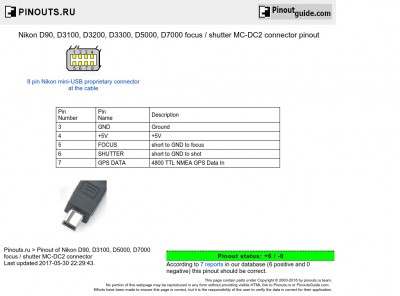

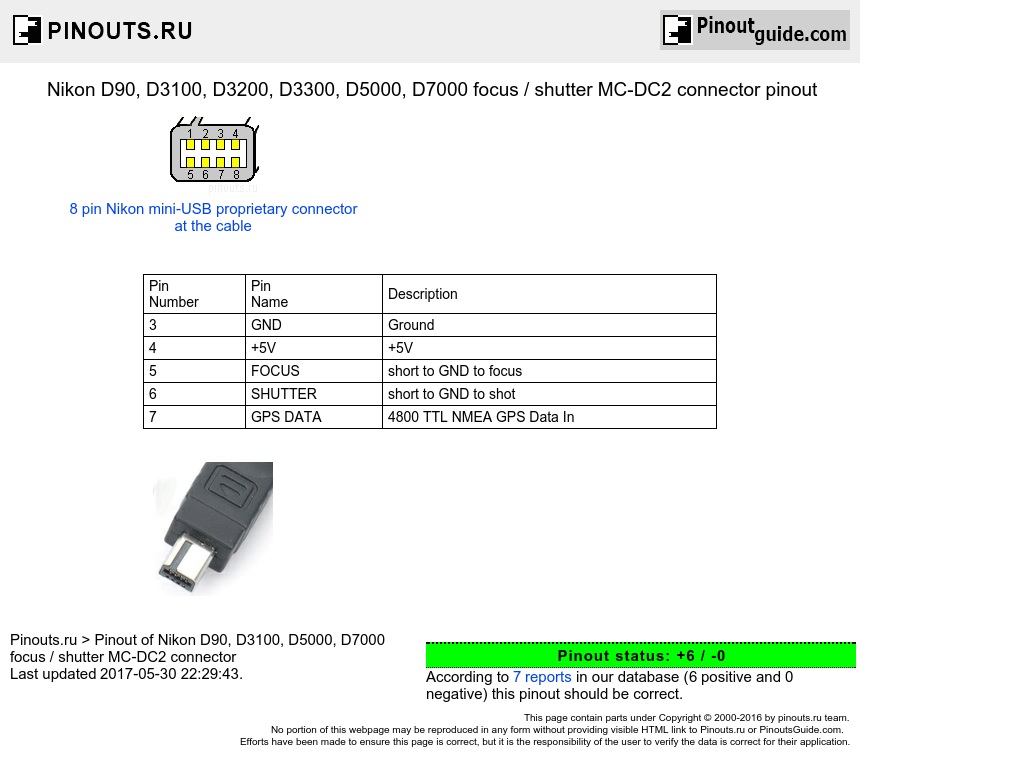

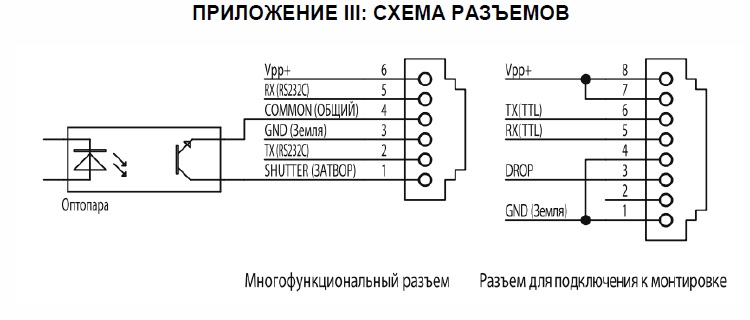

Доброго времени суток. Недавно стал обладателем монтировки HEQ5 Pro с системой SynScan. В руководстве написано, что с помощью пульта можно управлять затвором фотоаппарата. В приложении приведена распиновка разъема, где для управления затвором используется 2 контакта (и еще зачем то оптрон присобачен), я так полагаю что это выход по схеме "открытый коллектор". В моем NIKON для управления затвором используется 3 контакта (3-"Общий", 5-"фокус" и 6-"Затвор"), для съемки нужно замкнуть между собой все 3 контакта (просто 3 и 6 не катит). Так вот собственно вопрос, как правильно подключить фотоаппарат к SynSkan, чтоб ничего не угробить?

Управление зеркалкой с пульта SynScan V4 12 Апрель 2019 19:05 первое
Просмотров: 71
Управление зеркалкой с пульта SynScan V4 12 Апрель 2019 19:05 второе
Просмотров: 71

Игорь Астроскоп
Сообщение  Заголовок сообщения: Re: Управление зеркалкой с пульта SynScan V4  |  Добавлено: 12.04.2019 20:00
Аватара пользователя

Регистрация: 20 июн 2011
Посты: 6474
Vk: VK
Facebook: FB
Google+: Google+

Не в сети
Alexey Rak писал(а):
распиновка разъема, где для управления затвором используется 2 контакта

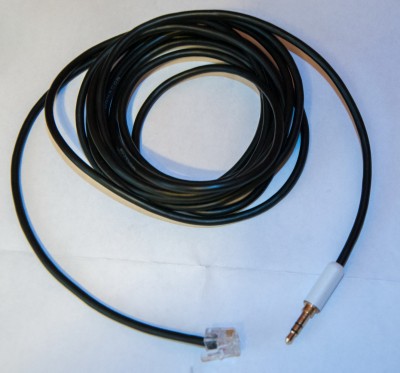

Это рассчитано на "народную" цифрозеркалку Кэнон Управление зеркалкой с пульта SynScan V4 12 Апрель 2019 20:00 первое
На Никон это похоже не работает Управление зеркалкой с пульта SynScan V4 12 Апрель 2019 20:00 второе
Оптопара стоит для гальванической развязки - чтобы ничего не угробить.



Alexey Rak
Сообщение  Заголовок сообщения: Re: Управление зеркалкой с пульта SynScan V4  |  Добавлено: 13.04.2019 16:38
Аватара пользователя

Регистрация: 12 апр 2019
Посты: 49
Откуда: Донецк
Facebook: FB

Не в сети
Ничего нет невозможного для пытливого ума !:)

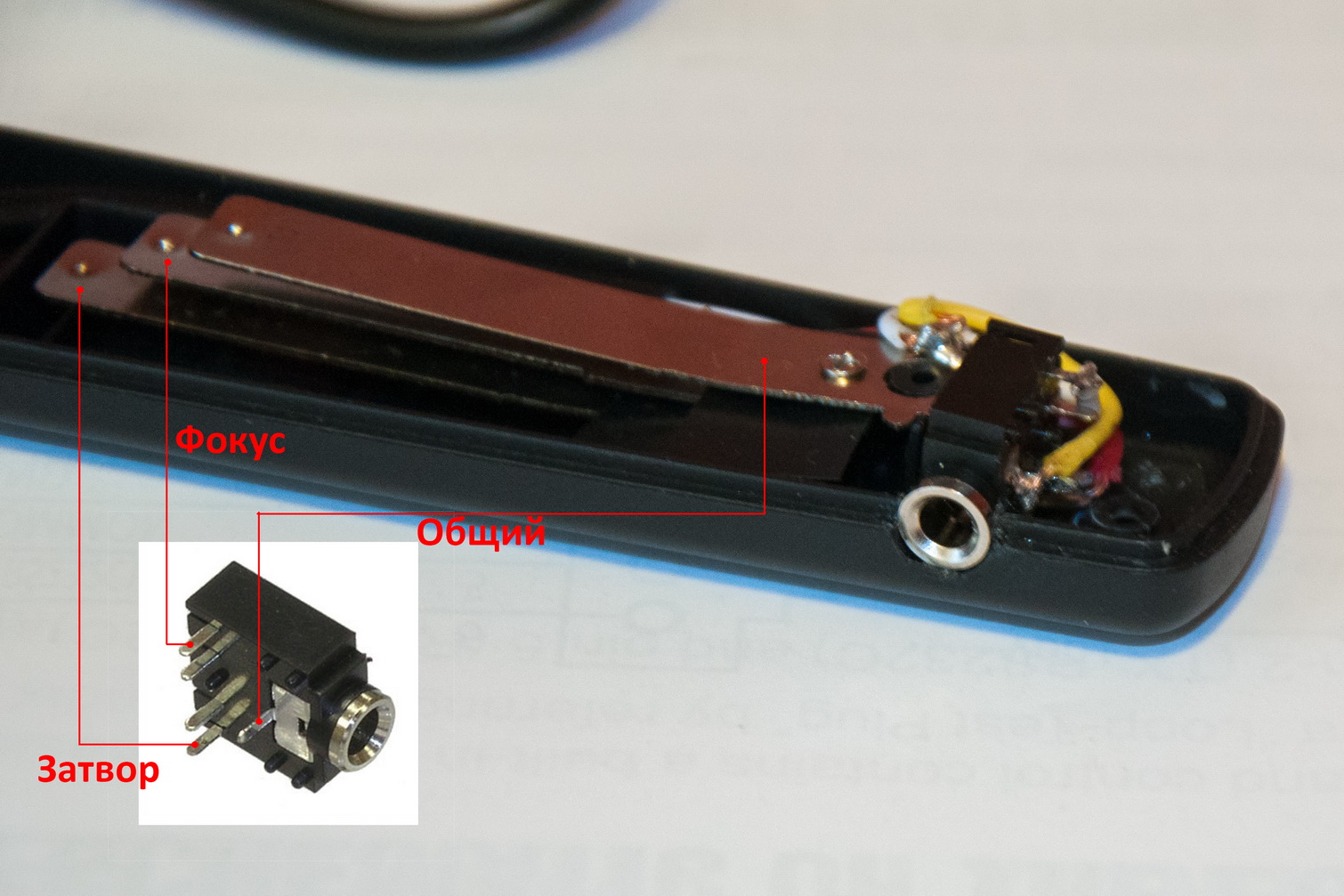

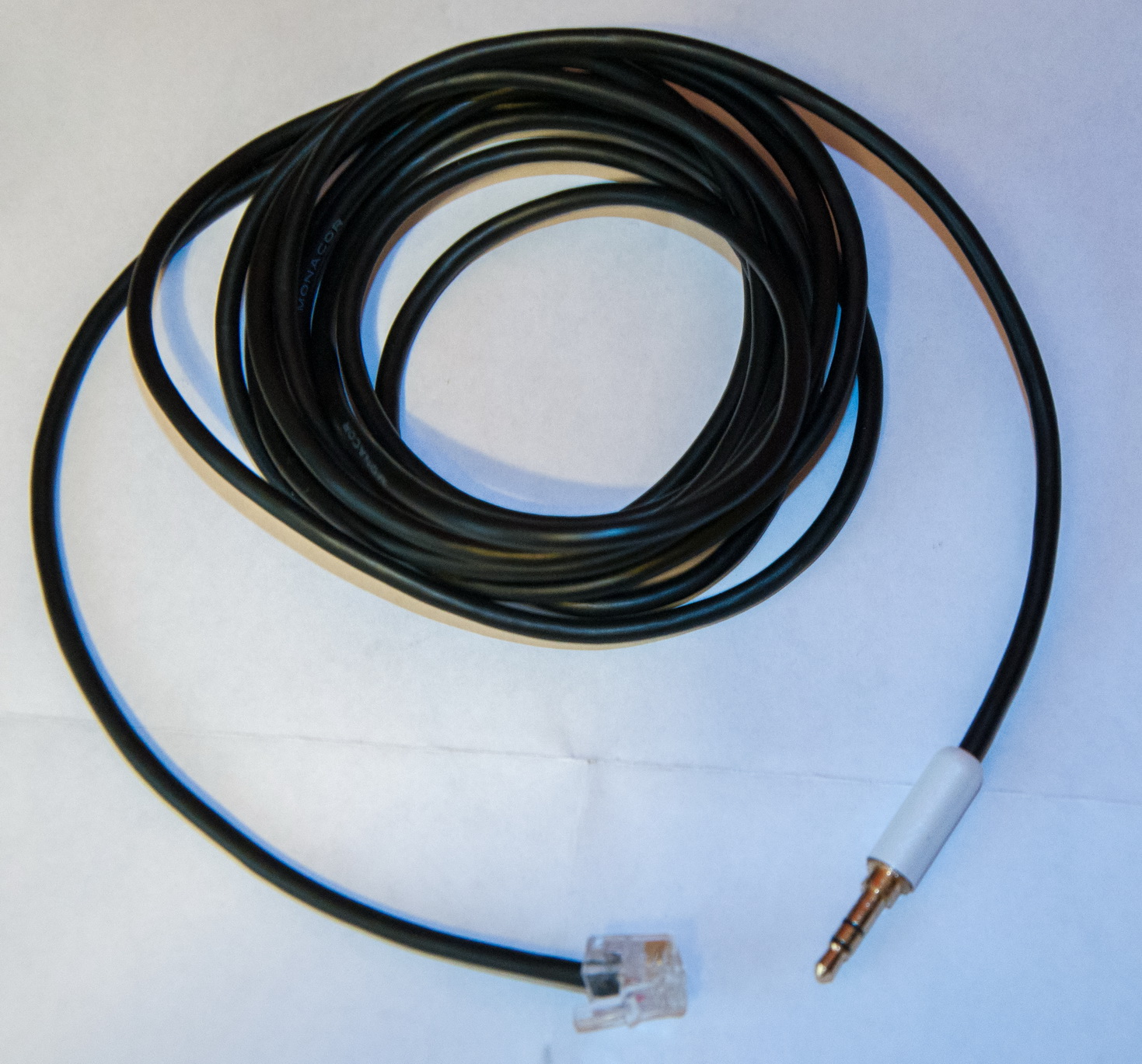

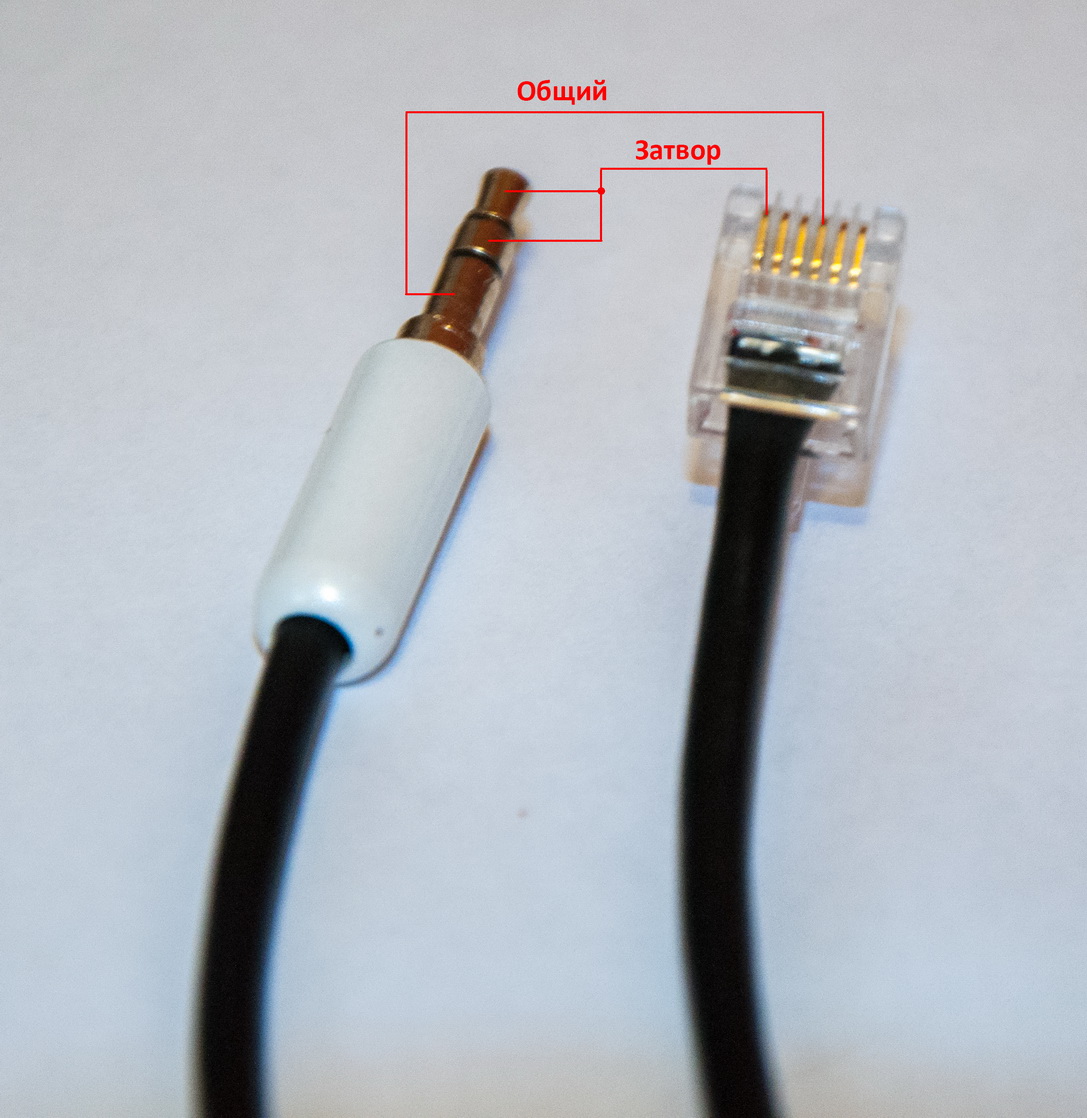

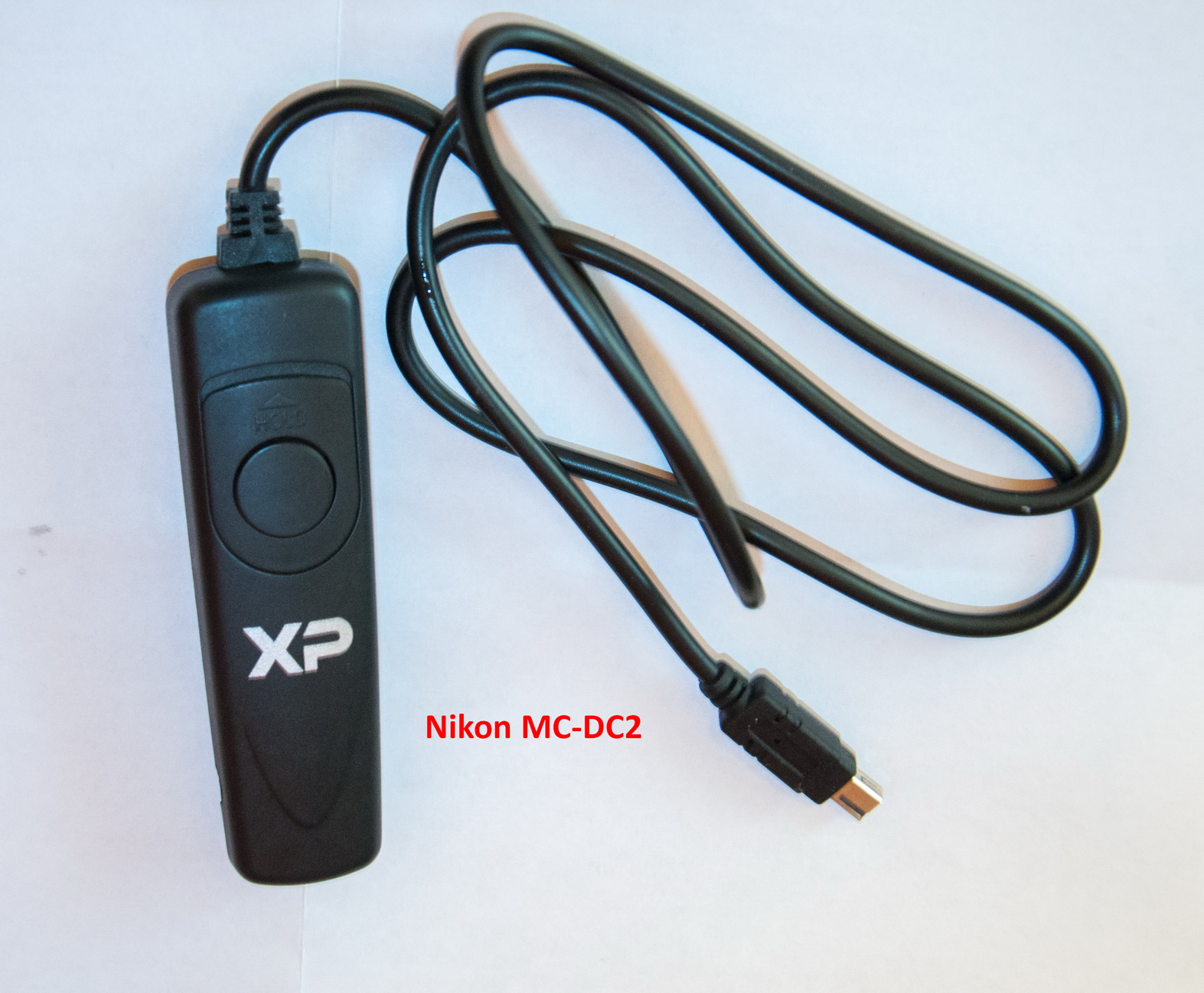

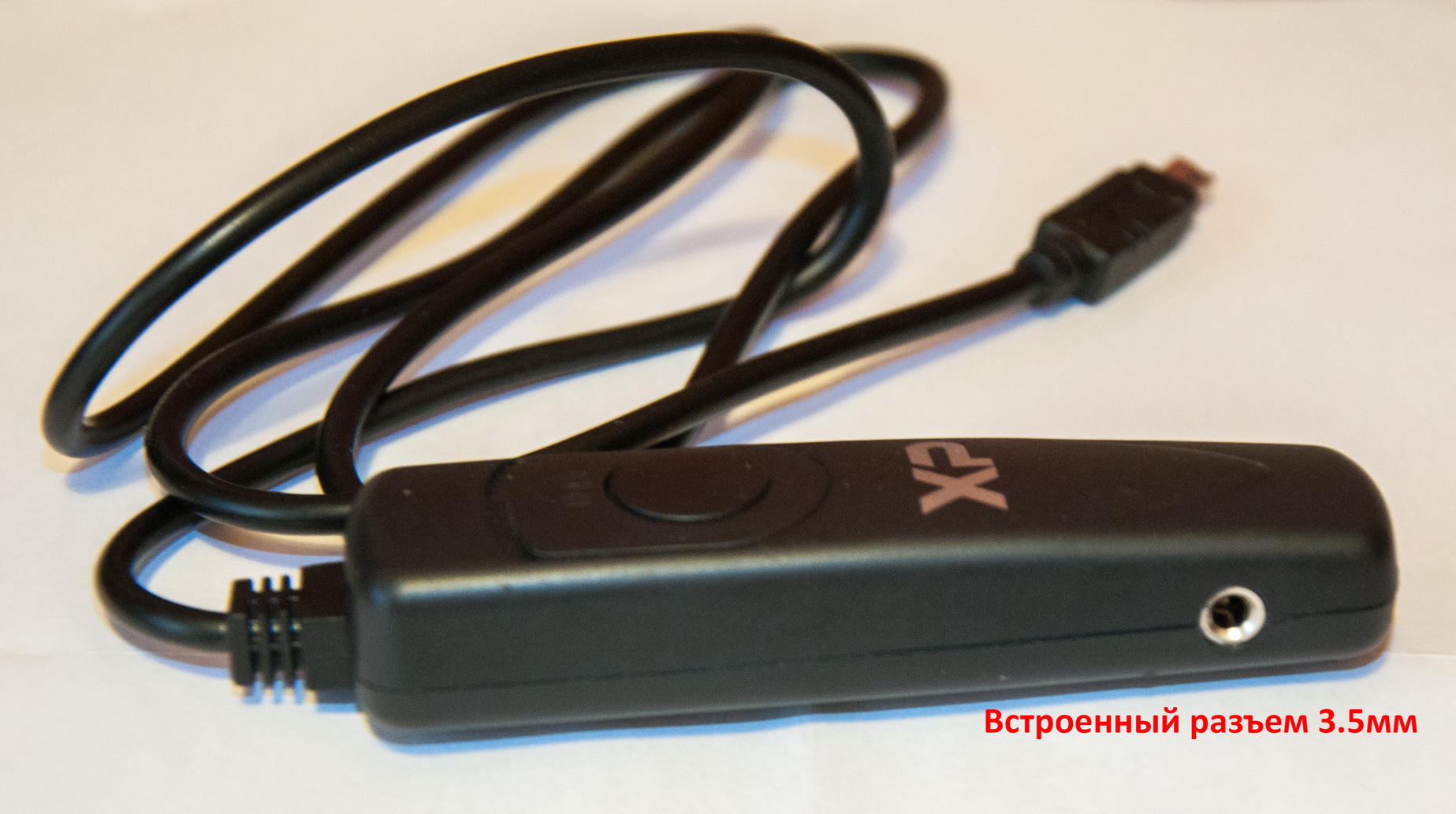

Сегодня попробовал небольшую переделку и все работает. Ниже фото переделки, может кому нибудь будет полезно, подойдет для камер Nikon D90 D5000 D5100 D3100. К сожалению, отдельного разъема для камер Nikon в продаже нет, поэтому пришлось использовать пульт (сам пульт при этом работоспособность не теряет).

Управление зеркалкой с пульта SynScan V4 13 Апрель 2019 16:38 первое
Просмотров: 54
Управление зеркалкой с пульта SynScan V4 13 Апрель 2019 16:38 второе
Просмотров: 54
Управление зеркалкой с пульта SynScan V4 13 Апрель 2019 16:38 третье
Просмотров: 54
Управление зеркалкой с пульта SynScan V4 13 Апрель 2019 16:38 четвертое
Просмотров: 54
Управление зеркалкой с пульта SynScan V4 13 Апрель 2019 16:38 пятое
Просмотров: 54

Игорь Астроскоп
Сообщение  Заголовок сообщения: Re: Управление зеркалкой с пульта SynScan V4  |  Добавлено: 13.04.2019 17:11
Аватара пользователя

Регистрация: 20 июн 2011
Посты: 6474
Vk: VK
Facebook: FB
Google+: Google+

Не в сети
Alexey Rak писал(а):
Ничего нет невозможного

Молодца!
Думаю многим поклонникам НИКОН это пригодится.
