Электропривод по двум осям для монтировок EQ3-2 и CG-4
В первом сообщении будут постоянно обновляться ссылки и информация об этом приводе.
В теме Вы можете оставлять свою информацию, задавать вопросы и получать ответы по этому приводу.
Электропривод по двум осям для монтировок EQ3-2 и CG-4 12 Март 2015 12:28
Просмотров: 3707

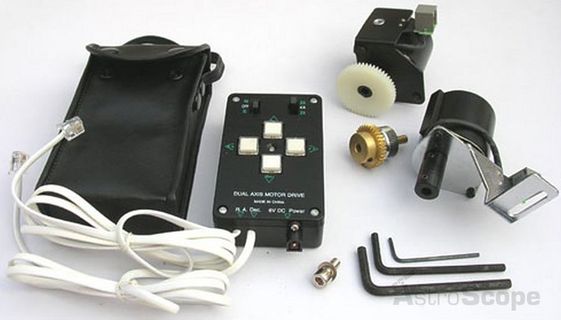

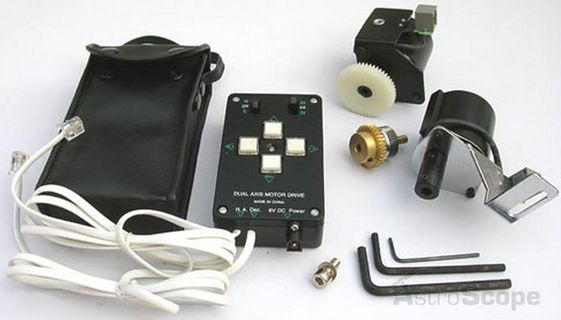

Электропривод по двум осям для монтировок EQ3-2 - позволяет реализовать автосопровождение небесных объектов. Состоит из двух шаговых двигателей, пульта управления с кварцовой стабилизацией скорости вращения и батарейного блока. Выпускается также полностью аналогичный привод для монтировок CG-4.

Батарейный блок предусматривает установку четырех батареек типа D Электропривод по двум осям для монтировок EQ3-2 и CG-4 12 Март 2015 12:28
Да, можно использовать сетевые блоки питания с выходным напряжением постоянного тока от 5 до 6 вольт и нагрузкой не менее 1 ампера.



Игорь Тимошенко
Сообщение  Заголовок сообщения: Re: Электропривод по двум осям для монтировок EQ3-2 и CG-4  |  Добавлено: 03.01.2018 23:18
Аватара пользователя

Регистрация: 04 ноя 2017
Посты: 77
Откуда: Киев
Facebook: FB

Не в сети
Подскажите, пожалуйста, какая должна быть сила тока, если использовать аккумулятор вместо батареек типа D, на astroscope.com.ua в одном из отзывов написали, что используют вместо батареек типа D гелевый аккумулятор. У гелевых аккумуляторов есть множество вариантов выходной силы тока при напряжение в 6В


_________________
Arsenal 150/750 EQ3-2, Arsenal 15x70 Astro (ba1)


Игорь Астроскоп
Сообщение  Заголовок сообщения: Re: Электропривод по двум осям для монтировок EQ3-2 и CG-4  |  Добавлено: 04.01.2018 10:03
Аватара пользователя

Регистрация: 20 июн 2011
Посты: 6846
Vk: VK
Facebook: FB
Google+: Google+

Не в сети
Игорь Тимошенко писал(а):
Подскажите, пожалуйста, какая должна быть сила тока,

Сила тока при наведении около 0,25 Ампер, сила тока при сопровождении около 0,35 Ампер.
У меня подобный привод работал даже от четырех аккумуляторов типа АА.

П.С. Чем выше сила тока на аккумуляторах, точнее чем выше емкость аккумуляторов - тем лучше. Конечно напряжение не должно превышать 6 вольт.


_________________
Мои астрофотографии


Игорь Тимошенко
Сообщение  Заголовок сообщения: Re: Электропривод по двум осям для монтировок EQ3-2 и CG-4  |  Добавлено: 04.01.2018 11:58
Аватара пользователя

Регистрация: 04 ноя 2017
Посты: 77
Откуда: Киев
Facebook: FB

Не в сети
Игорь Астроскоп,

хм, стоит попробовать подключить к пауербанку, она выдает 5 Вольт и 2 А/час, как для мобильного телефона, 5/4 = 1,25 Вольт, - это примерное среднее напряжение для батарейки, которая еще живая, а 2 А/час будет более чем достаточно с учетом показателей, которые вы указали выше.

Спасибо за информацию!


_________________
Arsenal 150/750 EQ3-2, Arsenal 15x70 Astro (ba1)


Михаил Астроскоп
Сообщение  Заголовок сообщения: Re: Электропривод по двум осям для монтировок EQ3-2 и CG-4  |  Добавлено: 04.01.2018 12:20
Аватара пользователя

Регистрация: 05 май 2014
Посты: 1468
Откуда: Харьков
Vk: VK
Facebook: FB
Google+: Google+

Не в сети
Пяти может не хватить. Кстати, нехватка напряжения тоже может выводить электронику из строя. Так что осторожно. Лучше использовать 6В, а то один уже понадеялся на то, что 8 не сильно отличается от 6-ти. И все. И учтите, что под нагрузкой напряжение проседает.



Vitalij Kopa
Сообщение  Заголовок сообщения: Re: Электропривод по двум осям для монтировок EQ3-2 и CG-4  |  Добавлено: 04.01.2018 12:47
Аватара пользователя

Регистрация: 09 фев 2016
Посты: 3722
Откуда: Riga
Facebook: FB

В сети
Игорь Тимошенко
Напряжение на Power Bank +5V
т.е. для нормальнои работы (Привода 2.1W) понадобится 0.42.. 0.5 A !
Реально напряжение на Power Bank сядет быстро (для заряда мобилы не критично т.к. там нужно на выходе 3.7V)
А вот моторчик под нагрузкои будет тормозить и отставать, так что идея не очень ...
(Допуск падения ~10% от номинала 6V - 0.6V = 5.4V дальше будет подтормаживание)
Акум 6V реально при полном зяряде имеет потенциал где то 6.5-7 V
т.е. имеет запас на падение до своих номинальных 6V под нагрузкои Электропривод по двум осям для монтировок EQ3-2 и CG-4 04 Январь 2018 12:47
Лучше всего конечно иметь акум +12V с понижением (конвертером) до +6V


_________________
Bresser 7x50, Yukon 8x40 WA, SW 120/600, SW 130/650 PDS, SW 200/1000 PDS + NEQ5 (AZ/EQ mod.)


Игорь Тимошенко
Сообщение  Заголовок сообщения: Re: Электропривод по двум осям для монтировок EQ3-2 и CG-4  |  Добавлено: 04.01.2018 13:00
Аватара пользователя

Регистрация: 04 ноя 2017
Посты: 77
Откуда: Киев
Facebook: FB

Не в сети
Посмотрел на Розетке аккумуляторы типа АА с емкостью 2500 мА/час (Panasonic eneloop Pro AA 2500 мАч Ni-MH 4 шт (BK-3HCDE/4BE), в характеристиках указано напряжение 1,2 Вольта, т.е. суммарное напряжение будет 4,8 Вольт, что еще меньше. Для сравнения аккумуляторы типа D с емкостью 3000 мА/час (Varta Power Accu R2U D 3000 мАч BLI 2 Ni-MH (56720101402) также имеют напряжение 1,2 Вольта, т.е. суммарное напряжение снова будет 4,8 Вольт. Есть ли смысл тратиться на аккумуляторные батареи, если они выдают низкое напряжение или же все таки смотреть в сторону гелевого аккумулятора, но их сложнее заряжать


_________________
Arsenal 150/750 EQ3-2, Arsenal 15x70 Astro (ba1)


Последний раз редактировалось Игорь Тимошенко 04.01.2018 15:24, всего редактировалось 1 раз.


Vitalij Kopa
Сообщение  Заголовок сообщения: Re: Электропривод по двум осям для монтировок EQ3-2 и CG-4  |  Добавлено: 04.01.2018 13:04
Аватара пользователя

Регистрация: 09 фев 2016
Посты: 3722
Откуда: Riga
Facebook: FB

В сети
Таких аккумов попросту нужно 5 x 1.2 = 6V Электропривод по двум осям для монтировок EQ3-2 и CG-4 04 Январь 2018 13:04
Но смысла мало хватит всего на пару часов,
Всё же лучше иметь стандартный аккум на +6V либо +12V с понижением до +6V.


_________________
Bresser 7x50, Yukon 8x40 WA, SW 120/600, SW 130/650 PDS, SW 200/1000 PDS + NEQ5 (AZ/EQ mod.)


Игорь Астроскоп
Сообщение  Заголовок сообщения: Re: Электропривод по двум осям для монтировок EQ3-2 и CG-4  |  Добавлено: 04.01.2018 13:07
Аватара пользователя

Регистрация: 20 июн 2011
Посты: 6846
Vk: VK
Facebook: FB
Google+: Google+

Не в сети
Игорь Тимошенко писал(а):
т.е. суммарное напряжение снова будет 4,8 Вольт

Для ДЛИТЕЛЬНОЙ работы лучше всего запитывать привод от сетевого блока питания 220 вольт => 6 вольт. Если такой возможности нет, тогда можно использовать ПЯТЬ аккумуляторов Электропривод по двум осям для монтировок EQ3-2 и CG-4 04 Январь 2018 13:07 но придется подумать о их креплении.


_________________
Мои астрофотографии


Игорь Тимошенко
Сообщение  Заголовок сообщения: Re: Электропривод по двум осям для монтировок EQ3-2 и CG-4  |  Добавлено: 04.01.2018 13:16
Аватара пользователя

Регистрация: 04 ноя 2017
Посты: 77
Откуда: Киев
Facebook: FB

Не в сети
Действительно, я почему-то и не подумал, что можно взять не 4, а 5 аккумуляторных батареек типа АА Электропривод по двум осям для монтировок EQ3-2 и CG-4 04 Январь 2018 13:16 Правда, если взять 5, будут сложности с держателем для них, в продаже продают на парное количество, т.е. нужно будет брать 4+2 или на 6, не очень удобно, или же брать на 6 и тогда также брать и 6 аккумуляторных батареек, суммарное напряжение будет 7,2 Вольт, учитывая, что максимум они вряд ли выдадут, будет между 6-7 Вольтами. В таком варианте я вижу плюс в том, что такие аккумуляторные батареи можно использовать не только для приводов монтировки, но и в других целях + проще заряжать.

Что касается аккумулятора на 6 Вольт или на 12 Вольт с понижением до 6 Вольт, каким лучше отдать предпочтение и с какой емкостью?
