Если мы установим в эту ЛБ нашу камеру Celestron NexImage 5 МP, ее матрица окажется несколько дальше, чем полевая диафрагма окуляра. Задний отрезок увеличится примерно до 75 мм, а кратность линзы Барлоу возрастет до 2,25х, что близко к нашему расчетному значению (2,4х).

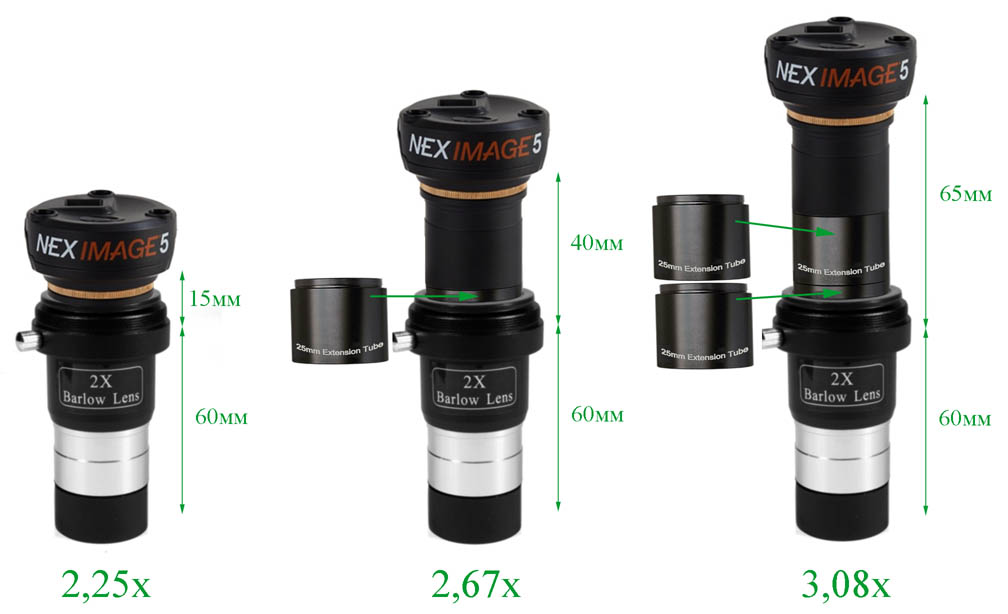

В случае с Celestron NexImage 5 МP мы можем использовать не только экстендеры с Т-резьбой, но и относительно недорогие окулярные экстендеры, которые можно вкрутить в посадочную юбку камеры. При использовании одного такого 25мм эктендера кратность ЛБ возрастет до 2,67х, при использовании двух экстендеров – до 3,08х. Этого более чем достаточно для любых планетных съемок с этой камерой.

С зеркальными фотокамерами ситуация немного другая.
Матрица фотоаппаратов оказывается еще дальше от эквивалентной фокальной плоскости ЛБ2х. Т-кольцо и рабочий отрезок камеры служат своеобразными удлинителями заднего отрезка линзы Барлоу.

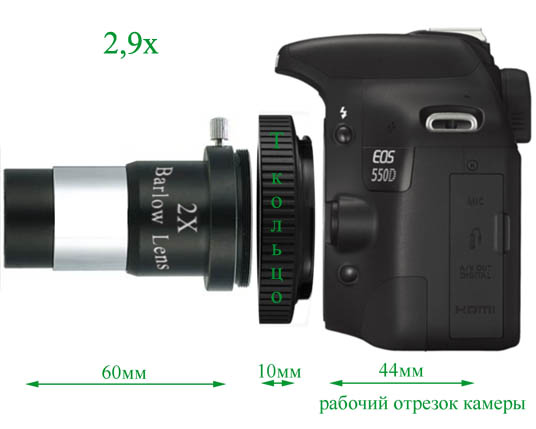

В случае с Canon EOS 550D мы получим задний отрезок около 114 мм и кратность ЛБ возрастет до 2,9х.

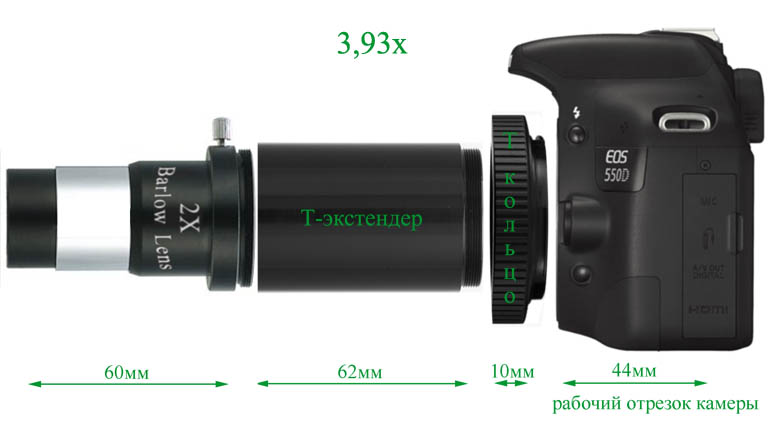

Установив один стандартный Т-экстендер длиной 62 мм, мы получим задний отрезок около 176 мм и кратность ЛБ возрастет до 3,93х.

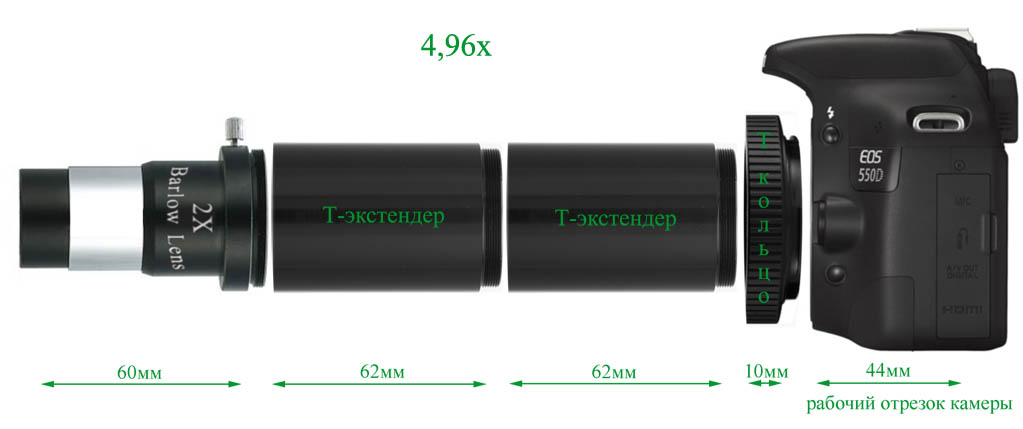

И только с двумя такими экстендерами (задний отрезок 238 мм, кратность 4,96х) мы достигнем необходимого масштаба (напомню расчет – 4,7х)

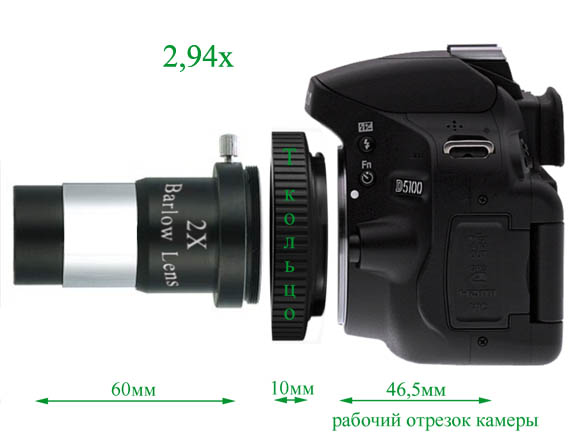

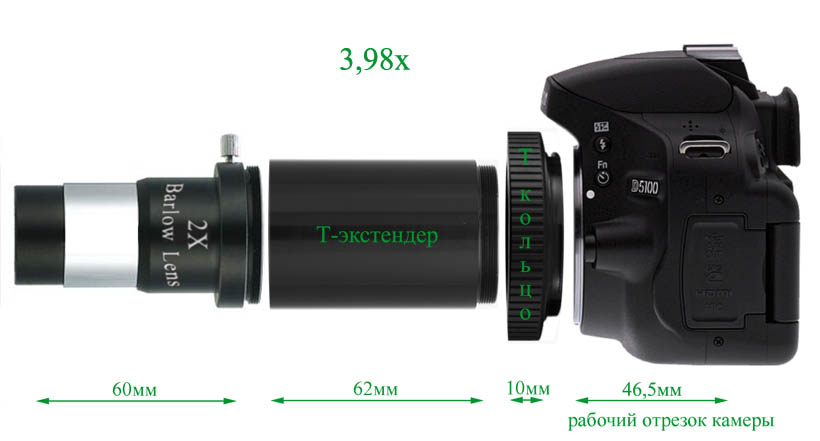

Для Nikon D5100 ситуация похожая, при установке фотоаппарата непосредственно на ЛБ, ее кратность возрастет до 2,94х .

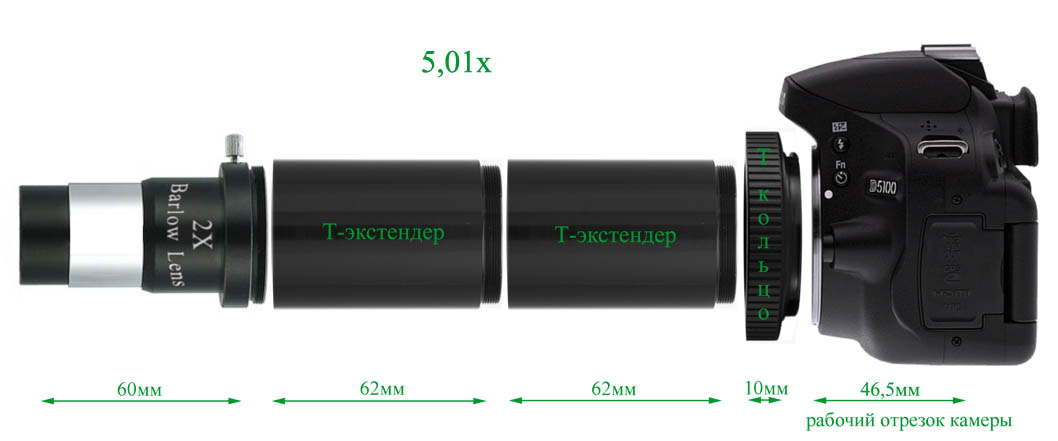

Но даже с двумя 62 мм экстендерами мы только приблизимся к необходимой расчетной кратности 5,2х.



Прийдеться добавлять еще небольшие, но недешевые экстендеры

Как видим для астрокамеры с мелким пикселем «разогнать» двукратную линзу Барлоу проблем нет.
А вот для тяжелых цифрозеркалок с крупным пикселем необходимо существенно увеличить задний отрезок такой ЛБ. И для этого потребуется более мощный фокусер, более жесткие требования к юстировке и соосности, понадобятся дополнительные экстендеры. Поэтому в этом случае целесообразнее применять линзы Барлоу с большей кратностью.

Итоги рассказа о линзах Барлоу для планетной съемки я свел в небольшую электронную таблицу. Подставив значения диаметра и фокусного расстояния своего телескопа, а также размер пикселя своей камеры, Вы рассчитаете масштабы планет и кратность линзы Барлоу, необходимую при этом (смотри вложенный файл).

Далее я расскажу о других способах увеличения масштаба при съемке планет.

Продолжим.
Еще одним способом увеличения масштаба при планетном фото является окулярная камера или окулярная проекция (не путать с афокальной съемкой через окуляр фотокамерой с не снятым объективом).

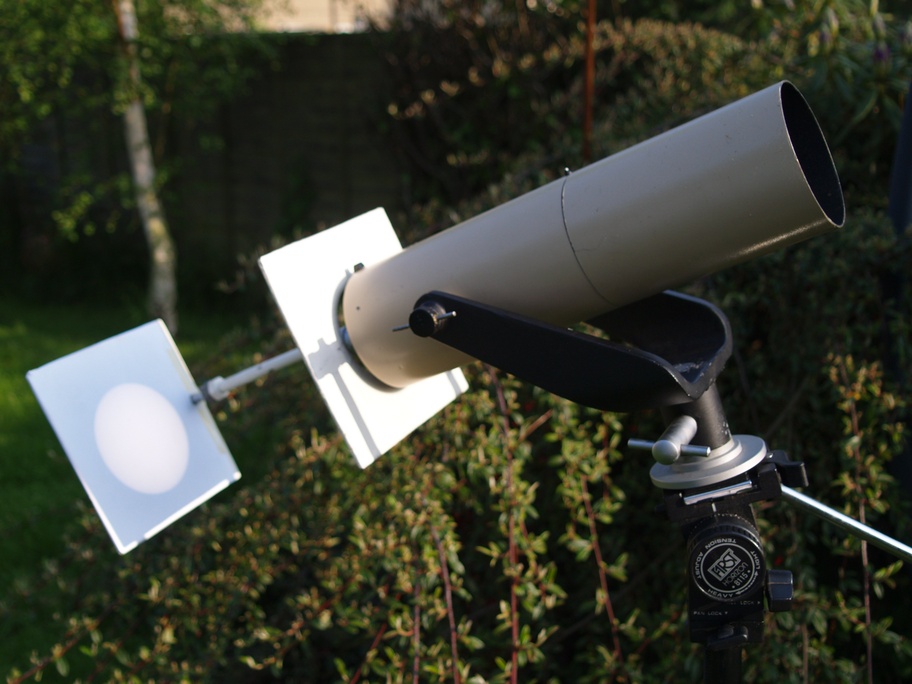

Многие любители (возможно и не подозревая об этом) видели применение окулярной проекции при наблюдениях Солнца на солнечном экране.

Окулярная проекция менее распространена, чем применение линзы Барлоу. Хотя некоторые любители используют этот метод и весьма успешно.

Немного теории.
При визуальных наблюдениях астрономических объектов мы располагаем окуляр таким образом, чтобы его передняя фокальная плоскость совпала с фокальной плоскостью объектива телескопа. Из окуляра выходит параллельный пучок световых лучей и мы рассматриваем его глазом.
Если мы немного выдвинем фокусер, отодвинув окуляр от главного фокуса телескопа, пучек лучей станет сходяшимся и фокусное расстояние системы измениться, а с ним изменится и масштаб изображения. При этом изображение «перевернется».

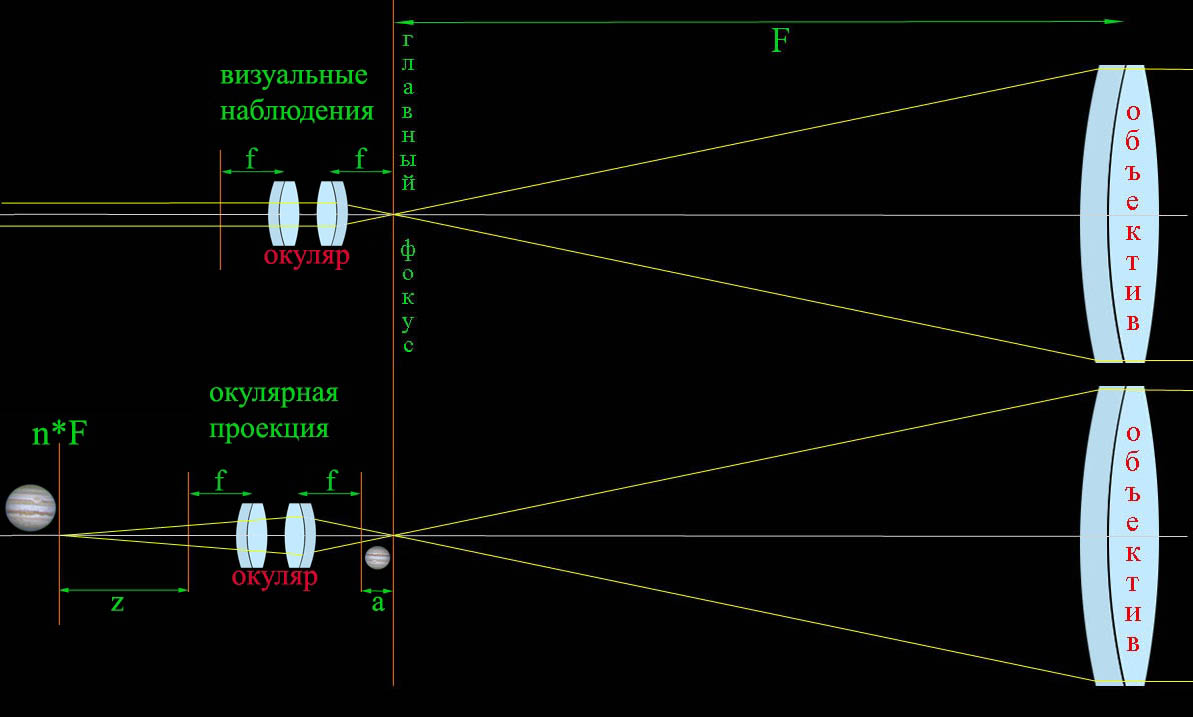

Зная фокусное растояние окуляра f, увеличение масштаба n можно вычислить по формулам:
n = z / f или n = f / a или n = z / a
где
z – расстояние от матрицы фотокамеры до выходного зрачка окуляра (задней фокальной плоскости окуляра)
a – расстояние от главного фокуса телескопа до полевой диафрамы окуляра (передней фокальной плоскости окуляра)

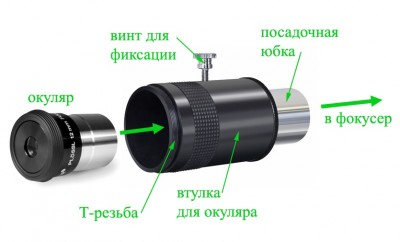

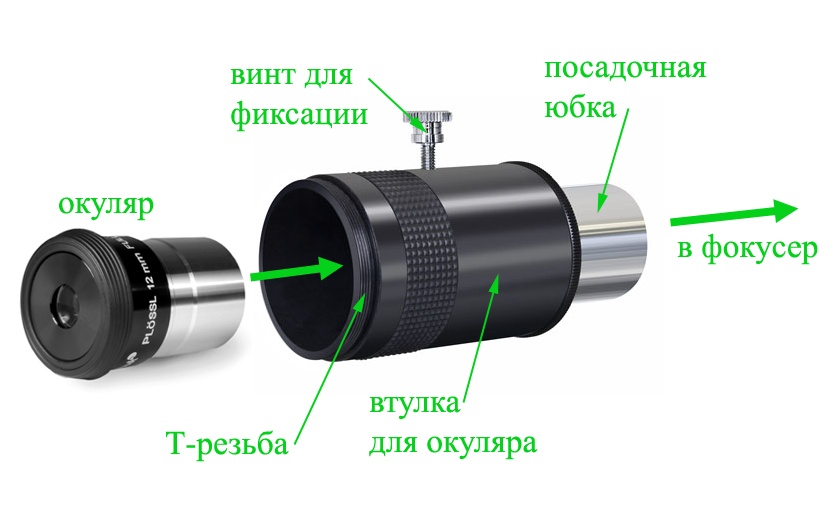

Для реализации окулярной камеры выпускается специальные адаптеры для окулярной проекции. Они имеют стандартную посадочную юбку (обычно 1,25 дюйма) для установки в фокусер, пустотелую втулку с фиксирующим винтом для размещения окуляра и наружную Т-резьбу для установки Т-кольца или Т-экстендеров.
