Ну как будете готовы, понятное дело

Ждем. Очень интересно. А за фото на самоделке, однозначно плюсик.

Кста инженер не должен боятся своих творений,
если там использована резинка от трусов значит так надо

Итак, учитывая, неподдельный интерес к моей конструкции, а также то, что я, переделал сегодня тот самый страшный узел, перехожу к изложению.... Доброго времени суток, коллеги!

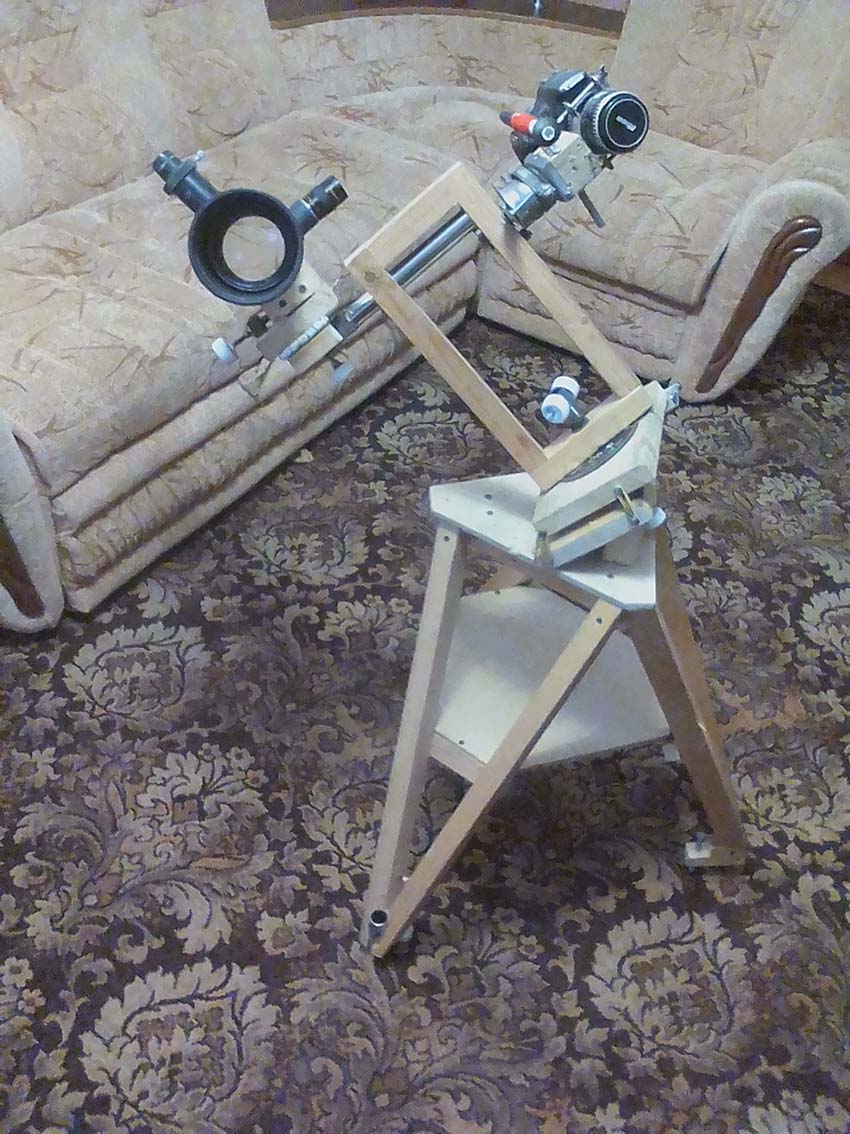

Мой астрограф почти полностью изготовлен из деревянных деталей! На фото общий вид. Вилка, несущая гид с двумя окулярами и системой тонкой наводки на звезду по двум осям (слева), и, собственно - камеру с, оригинальной, по всей видимости ,системой наведения на снимаемый объект (справа). Сама вилка фиксируется в выбранном положении, будучи прижатой гайкой к площадке, которая за кордоном была названа "barn door". Эта площадка, с помощью небезызвестной дверной петли, прикреплена, собственно к штативу!

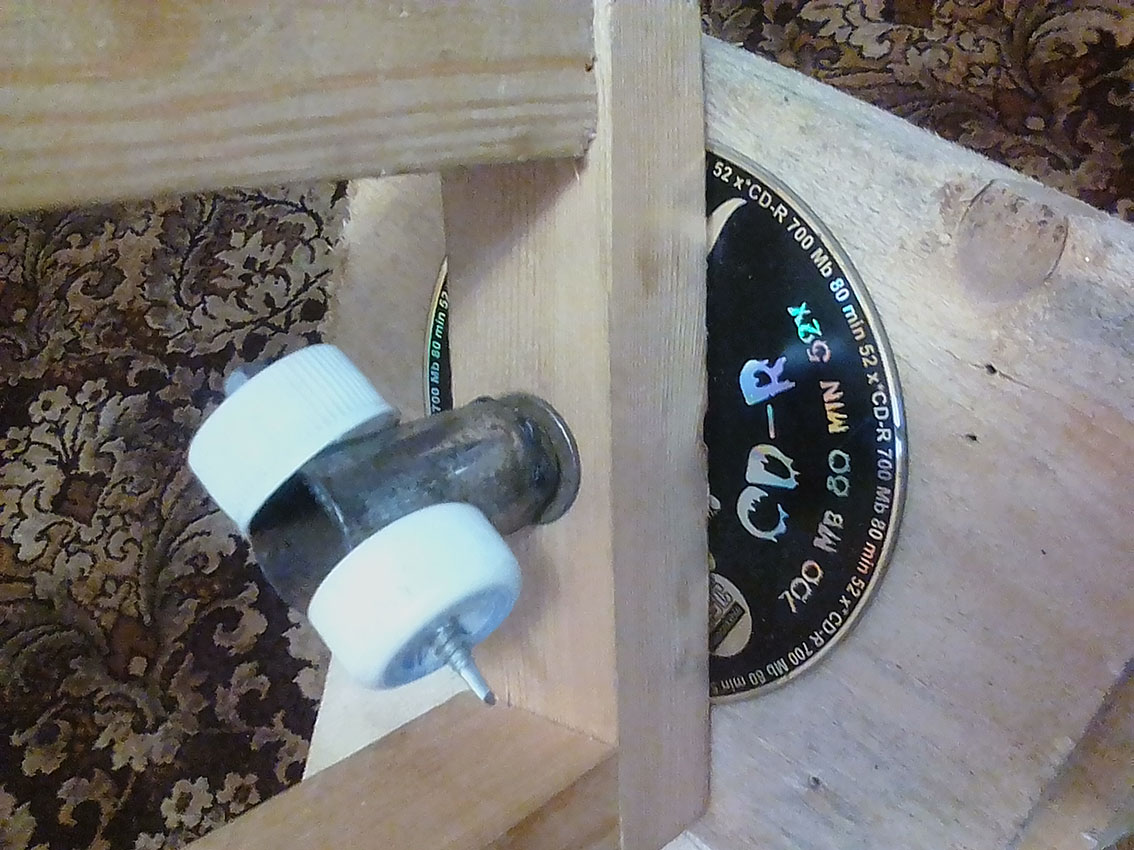

На следующем фото - та самая гайка, с мелкими наворотами, чтобы удобно было крутить!

Как по мне, может вилку-рамку стоило сделать ниже. Конструкция стала бы устойчивей. Так а чем все таки крутите эту конструкцию? Или вручную?

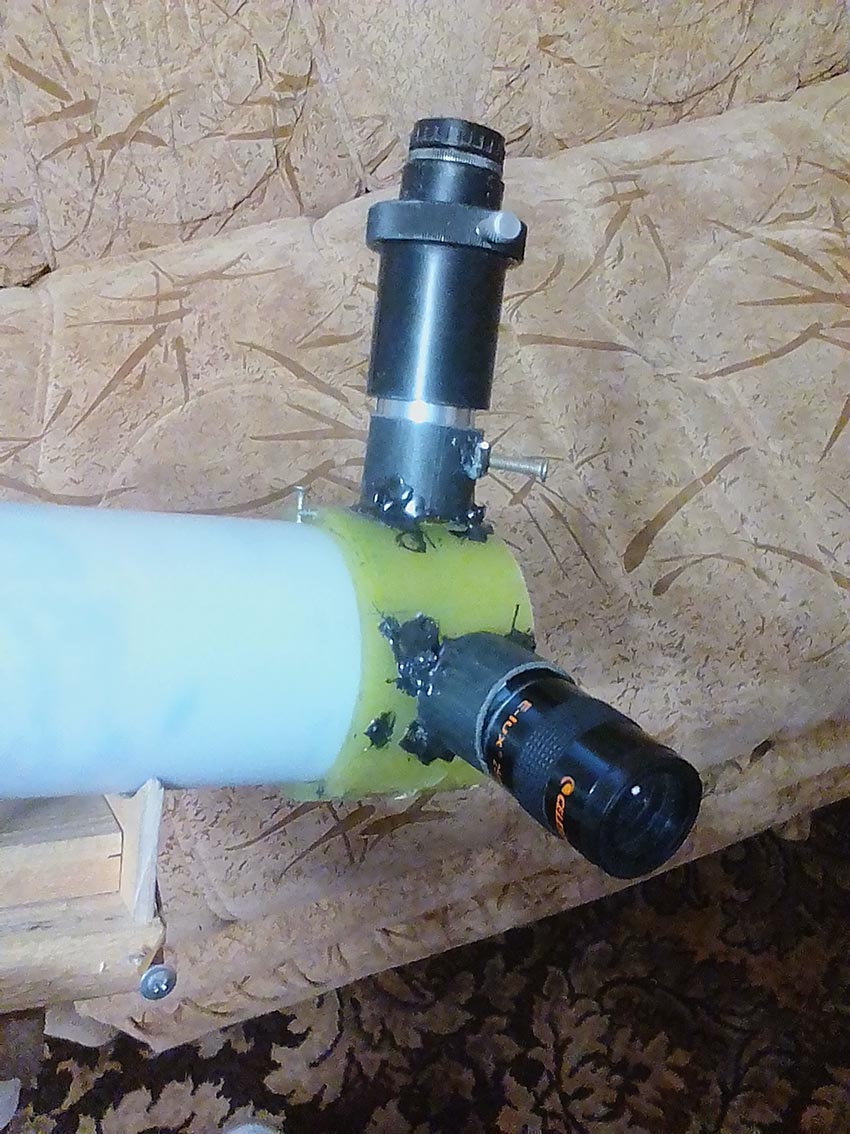

Далее. Окулярный узел гида - револьверного типа! К зрителю направлен слабый окуляр, для поиска гидирующей звезды, свет от которой попадает в него с помощью призмы полного внутреннего отражения. Выше его находится 10-мм окуляр в паре с линзой Барлоу. В фокальной плоскости обоих окуляров - кресты нитей. С помощью слабого окуляра гид наводится перекрестием на звезду, а затем "лёгким движением руки" устанавливается "сильная" система - окуляр с линзой Барлоу! Причём, если у слабого окуляра изображение звезды в поле зрения резкое, то в системе окуляр - линза Барлоу, изображение звезды расфокусировано, для удобства гидирования! Перекрестия изготовлены не из самых тонких нитей, подсветка, в большинстве случаев - НЕ НУЖНА!

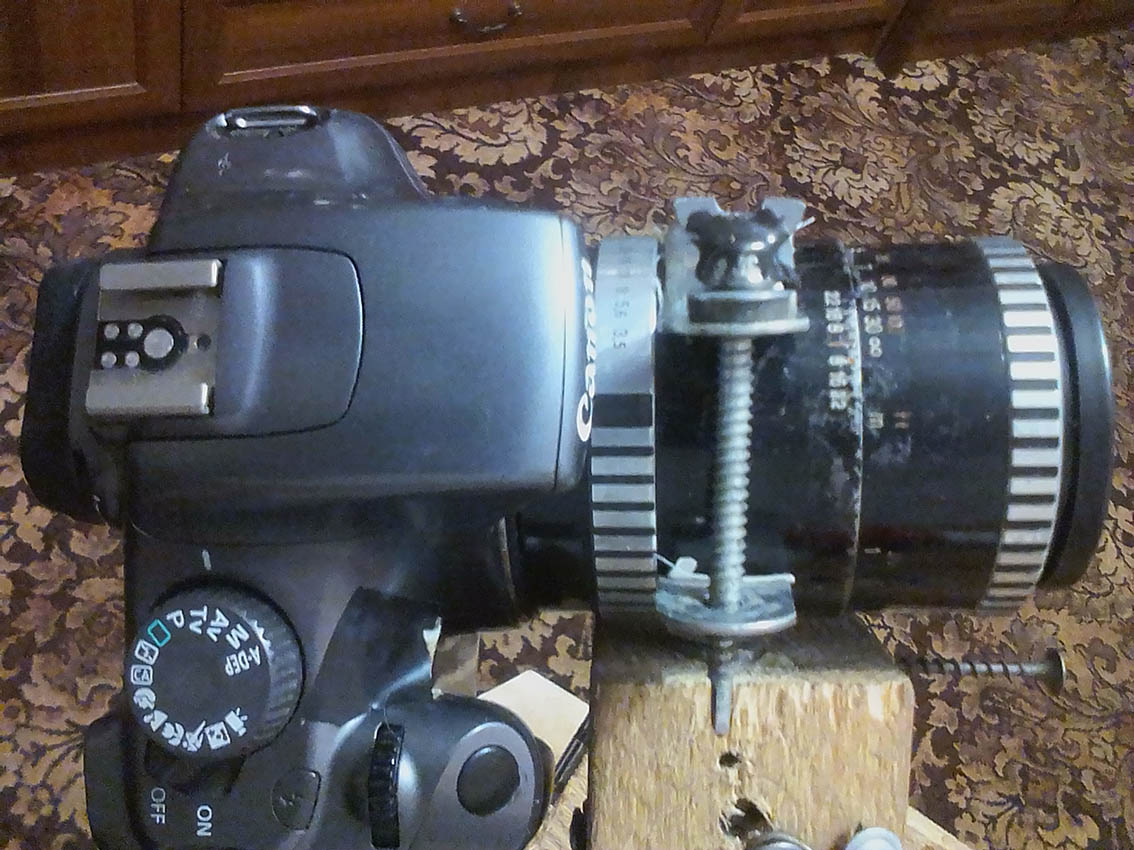

На следующем фото показан способ крепления камеры к установке. С помощью винтов - за объектив. У меня несколько объективов, поэтому крепление позволяет быстро установить камеру с нужным объективом. Здесь есть кое-что интересное, если будут вопросы - расскажу подробнее!

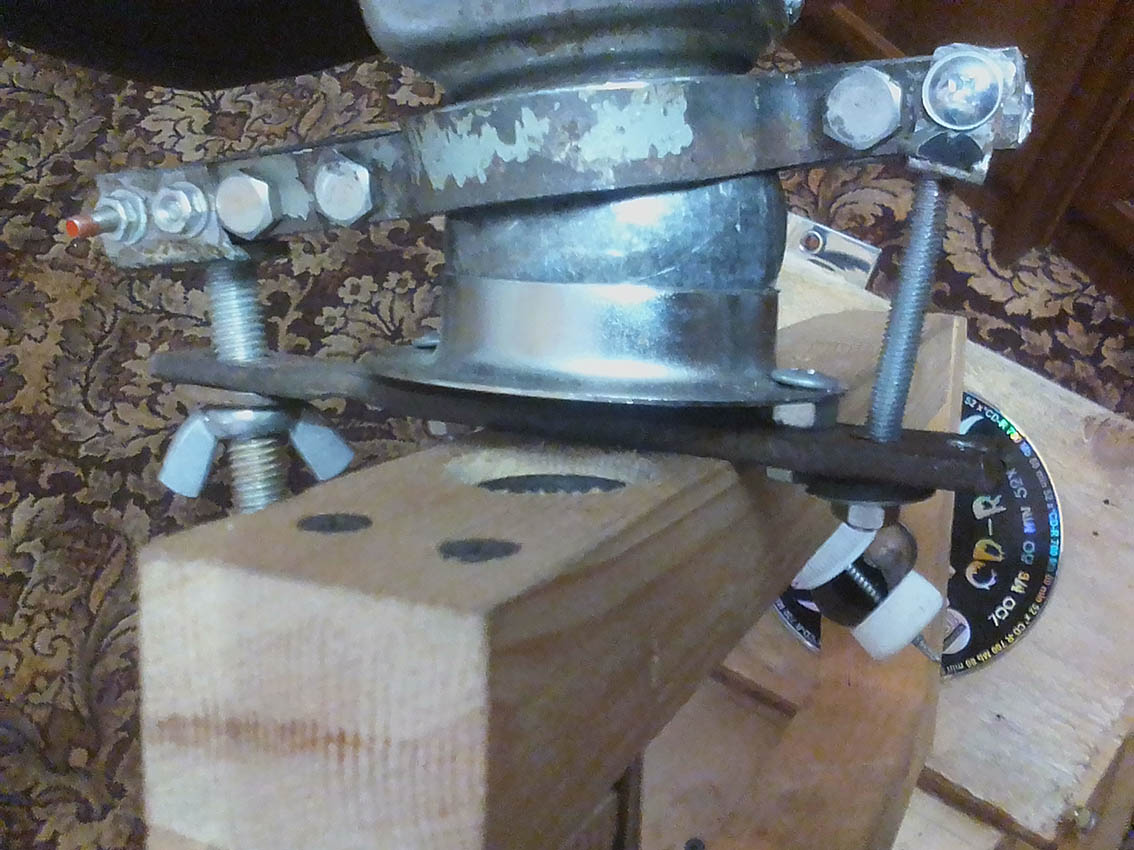

Самый сложный узел в моей конструкции - механизм наведения камеры на объект съёмки. Хомуты, удерживающие камеру закреплены на металлическом шаре, предназначение которого задумано как декоративный элемент на столбиках изгородей, Шар, вместе с зажимающими его металлическими кольцами, образует, так называемый шаровый шарнир, позволяющий в достаточно широких пределах перемещать камеру по объектам на звёздном небе. Причём для конкретного объектива, прижимная сила гайки отрегулирована так, что камера просто поворачивается в нужное место, и остаётся неподвижной - дополнительные манипуляции с сией гайкой обычно не нужны!
