Vitalij Kopa
Сообщение  Заголовок сообщения: Re: АстроФото планет – «увеличения» и масштабы  |  Добавлено: 10.11.2016 17:23
Аватара пользователя

Регистрация: 09 фев 2016
Посты: 3096
Откуда: Riga
Facebook: FB

Не в сети
Вячеслав Шаронин писал(а):
А также не знаете ли вы как соотнести для камеры Celestron NexImage 5 МP с аналогом увеличения окуляра в миллиметрах(т.е. чему соответствует) и если есть какая-то формула перевода параметров матрицы (камеры) ее физических размеров и величины зерна - чтобы на выходе получить аналог окуляра мм - ведь так проще будет ориентироваться при покупке другой камеры.
У меня и Celestron NexImage 5 МP и Canon 550 есть и хотелось бы прикинуть если подключать 5D MarkIII (там матрица полноразмерная) что получиться на выходе. С Уважением Вячеслав


Из практики могу сказать следующее:
Соотнести матрицу с окуляром действительно удобно,
если опустить, формулы и всё остальное то можно принять, что диоганаль матрицы mm
приблизительно равна фокусному расстоянию окуляра mm. (При условии что окуляр обычный 50-60*)

А если хотите узнать точное поле зрение и размер тела на конкретной матрице + телескоп
ТО не стоит заморачиватся с формулами установите Stellarium и запустите плагин Окуляры
В настройках укажите параметры конкретной матрицы, фокусное расстояние телескопа, объектива, окуляров и т.д.
Далее программа сама вычислит какое поле зрение и увеличение у вас получится на конкретных инструментах АстроФото планет – «увеличения» и масштабы 10 Ноябрь 2016 17:23

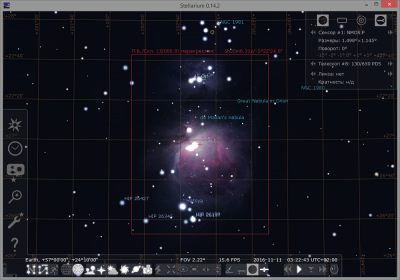

Вот пример как всё это выглядит:
Матрица PL5 17x13mm + Телескоп SW 130/650mm

АстроФото планет – «увеличения» и масштабы 10 Ноябрь 2016 17:23
Просмотров: 869


_________________
Bresser 7x50, Yukon 8x40 WA, SW 120/600, SW 130/650 PDS, SW 200/1000 PDS + NEQ5 (AZ/EQ mod.)
Игорь Астроскоп
Сообщение  Заголовок сообщения: Re: АстроФото планет – «увеличения» и масштабы  |  Добавлено: 10.11.2016 17:40
Аватара пользователя

Регистрация: 20 июн 2011
Посты: 6430
Vk: VK
Facebook: FB
Google+: Google+

Не в сети
Vitalij Kopa писал(а):
можно принять, что диоганаль матрицы mm приблизительно равна фокусному расстоянию окуляра mm. (При условии что окуляр обычный 50-60*)

Согласен с Виталием - это достаточно точное приближение. Полевая диафрагма окуляра равна его фокусу при поле зрения 57,3 градуса. Зная эту величину можно прикинуть какая часть картинки поместится на матрицу (зная ее размер).

Но в Стеллариуме можно увидеть все наглядней АстроФото планет – «увеличения» и масштабы 10 Ноябрь 2016 17:40



Aleksandr Leshchenko
Сообщение  Заголовок сообщения: Re: АстроФото планет – «увеличения» и масштабы  |  Добавлено: 21.05.2018 16:54
Аватара пользователя

Регистрация: 21 май 2018
Посты: 3
Откуда: Одесса
Facebook: FB

Не в сети
Добрый день, хотелось бы немного разобраться с фото в окулярной проэкции.

Вы пишите :
Зная фокусное растояние окуляра f, увеличение масштаба n можно вычислить по формулам:
n = z / f или n = f / a или n = z / a
где
z – расстояние от матрицы фотокамеры до выходного зрачка окуляра (задней фокальной плоскости окуляра)
a – расстояние от главного фокуса телескопа до полевой диафрагмы окуляра (передней фокальной плоскости окуляра)

Тут возникает вопрос, как собственно узнать где находится задняя (z) и передняя (а) фокальная плоскость имеемого в наличии окуляра
и как при такой постановке "линз" собственно фокусироваться.
(на примере самодельного микроскопа из вэб-камеры с перевернутым объективом - чем больше расстояние от объектива до матрицы тем больше увеличение(конкретных формул не знаю), но в данном случае фокусировка осуществляется перемещением изучаемого объекта ближе-дальше от объектива, подозреваю что в случае с телескопом - этот номер не прокатит).
Заранее прошу прощения за глупые вопросы
и заранее благодарю за ответ АстроФото планет – «увеличения» и масштабы 21 Май 2018 16:54


_________________
Я не волшебник, я только учусь...
Sky-Watcher MAK90-EQ1, Nikon D5100


Игорь Астроскоп
Сообщение  Заголовок сообщения: Re: АстроФото планет – «увеличения» и масштабы  |  Добавлено: 21.05.2018 19:25
Аватара пользователя

Регистрация: 20 июн 2011
Посты: 6430
Vk: VK
Facebook: FB
Google+: Google+

Не в сети
Aleksandr Leshchenko писал(а):
Тут возникает вопрос, как собственно узнать где находится задняя (z) и передняя (а) фокальная плоскость имеемого в
Вы немножко путаете понятия АстроФото планет – «увеличения» и масштабы 21 Май 2018 19:25
Поясню:
Задняя фокальная плоскость окуляра совпадает с его выходным зрачком и находится на расстоянии равном выносу зрачка от глазной линзы окуляра. А (z) - это расстояние от этой плоскости до матрицы фотоприемника.
Передняя фокальная плоскость окуляра совпадает с его полевой диафрагмой и обычно находится внутри корпуса (юбки) окуляра. А (а) - это расстояние на которое надо выдвинуть окуляр (от положения визуального наблюдения) для резкого изображения на матрице при окулярной проекции.

Aleksandr Leshchenko писал(а):
и как при такой постановке "линз" собственно фокусироваться.
Фокусировка производится как и при визуальных наблюдения - с помощью фокусера. Но требования к точности гораздо выше, чем при наблюдении глазом. Глаз может скомпенсировать небольшую неточность фокусировки, а вот мтрица этого не может.



Aleksandr Leshchenko
Сообщение  Заголовок сообщения: Re: АстроФото планет – «увеличения» и масштабы  |  Добавлено: 21.05.2018 22:39
Аватара пользователя

Регистрация: 21 май 2018
Посты: 3
Откуда: Одесса
Facebook: FB

Не в сети
все равно запутался АстроФото планет – «увеличения» и масштабы 21 Май 2018 22:39 , ладно, перечитаю еще раз форум.
Но все же, как тогда узнать где находится выходной зрачек или вынос выходного зрачка окуляра, так как поиск по сайтам дал два разных результата.
Комплектные окуляры Sky-Watcher MAK90
super 10 mm
super 20 mm
???
Простите за глупые вопросы, еще раз....


_________________
Я не волшебник, я только учусь...
Sky-Watcher MAK90-EQ1, Nikon D5100


Игорь Астроскоп
Сообщение  Заголовок сообщения: Re: АстроФото планет – «увеличения» и масштабы  |  Добавлено: 22.05.2018 08:09
Аватара пользователя

Регистрация: 20 июн 2011
Посты: 6430
Vk: VK
Facebook: FB
Google+: Google+

Не в сети
Aleksandr Leshchenko писал(а):
все равно запутался

У простых, недорогих окуляров (типа Келнера или Плессла) вынос зрачка обычно меньше их фокусного расстояния. Вынос указывается в тех.характеристиках окуляров.
Для окуляра super 10 mm вынос равен 7 мм https://astroscope.com.ua/okulyar_10_mm ... r/3274.htm
Для окуляра super 25 mm вынос равен 20 мм https://astroscope.com.ua/okulyar_25_mm ... r/3276.htm
Для окуляра super 20 mm данных под рукой нет, но думаю вынос около 15 мм.



Aleksandr Leshchenko
Сообщение  Заголовок сообщения: Re: АстроФото планет – «увеличения» и масштабы  |  Добавлено: 22.05.2018 10:09
Аватара пользователя

Регистрация: 21 май 2018
Посты: 3
Откуда: Одесса
Facebook: FB

Не в сети
Спасибо за информацию.


_________________
Я не волшебник, я только учусь...
Sky-Watcher MAK90-EQ1, Nikon D5100


Игорь Астроскоп
Сообщение  Заголовок сообщения: Re: АстроФото планет – «увеличения» и масштабы  |  Добавлено: 25.01.2019 09:06
Аватара пользователя

Регистрация: 20 июн 2011
Посты: 6430
Vk: VK
Facebook: FB
Google+: Google+

Не в сети
Обсуждение выбора и установки фотоаппарата перенесено в отдельную тему viewtopic.php?f=8&t=13940
