Автор |
Сообщение |
Vitalij Kopa
|
|
Регистрация: 09 фев 2016 Посты: 3938 Откуда: Riga
Facebook:
|
Ну как будете готовы, понятное дело ![Фото на самодельном трекере 11 Февраль 2019 21:42 Фото на самодельном трекере 11 Февраль 2019 21:42](./go.php?./images/smilies/icon_e_smile.gif)
_________________ Bresser 7x50, Yukon 8x40 WA, SW 120/600, SW 130/650 PDS, SW 200/1000 PDS + NEQ5 (AZ/EQ mod.)
|
|
|
|
|
Михаил Астроскоп
|
|
Регистрация: 05 май 2014 Посты: 1612 Откуда: Харьков
Vk:
Facebook:
Google+:
|
Юрий Чабанов писал(а): Нет, мне надо один узел переделать, а то он совсем страшный.... Обработка астрофото ДипСкай и комет (DeepSkyStacker и далее) 11 Февраль 2019 22:22 Позже, хорошо?
Ждем. Очень интересно. А за фото на самоделке, однозначно плюсик. ![Фото на самодельном трекере 12 Февраль 2019 00:01 Фото на самодельном трекере 12 Февраль 2019 00:01](./go.php?./images/smilies/good.png)
|
|
|
|
|
Vitalij Kopa
|
|
Регистрация: 09 фев 2016 Посты: 3938 Откуда: Riga
Facebook:
|
Юрий Чабанов писал(а): Нет, мне надо один узел переделать, а то он совсем страшный.... Кста инженер не должен боятся своих творений, если там использована резинка от трусов значит так надо ![Фото на самодельном трекере 12 Февраль 2019 10:36 второе Фото на самодельном трекере 12 Февраль 2019 10:36 второе](./go.php?./images/smilies/icon_e_biggrin.gif)
_________________ Bresser 7x50, Yukon 8x40 WA, SW 120/600, SW 130/650 PDS, SW 200/1000 PDS + NEQ5 (AZ/EQ mod.)
|
|
|
|
|
Юрий Чабанов
|
|
Регистрация: 07 фев 2019 Посты: 46
Google+:
|
Юрий Чабанов писал(а): Молодца! Интересно о конструкции услышать и посмотреть. Можно в этой теме Игорь Астроскоп писал(а): Поддерживаю, тоже очень интересен ваш само-трекер !!! Vitalij Kopa писал(а): Нет, мне надо один узел переделать, а то он совсем страшный.... Позже, хорошо? Итак, учитывая, неподдельный интерес к моей конструкции, а также то, что я, переделал сегодня тот самый страшный узел, перехожу к изложению.... Доброго времени суток, коллеги!
|
|
|
|
|
Юрий Чабанов
|
|
Регистрация: 07 фев 2019 Посты: 46
Google+:
|

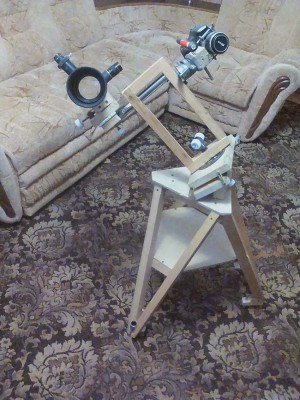

Мой астрограф почти полностью изготовлен из деревянных деталей! На фото общий вид. Вилка, несущая гид с двумя окулярами и системой тонкой наводки на звезду по двум осям (слева), и, собственно - камеру с, оригинальной, по всей видимости ![Фото на самодельном трекере 12 Февраль 2019 16:41 Фото на самодельном трекере 12 Февраль 2019 16:41](./go.php?./images/smilies/icon_neutral.gif) ,системой наведения на снимаемый объект (справа). Сама вилка фиксируется в выбранном положении, будучи прижатой гайкой к площадке, которая за кордоном была названа "barn door". Эта площадка, с помощью небезызвестной дверной петли, прикреплена, собственно к штативу!
![Фото на самодельном трекере 12 Февраль 2019 16:41 Фото на самодельном трекере 12 Февраль 2019 16:41](./download/file.php?id=14042&t=1) Просмотров: 615
|
|
|
|
|
|
Юрий Чабанов
|
|
Регистрация: 07 фев 2019 Посты: 46
Google+:
|

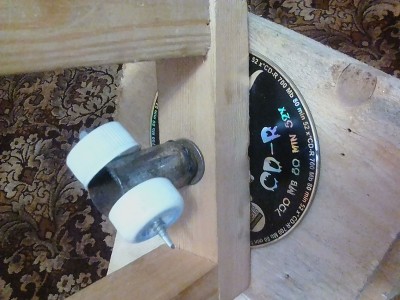

На следующем фото - та самая гайка, с мелкими наворотами, чтобы удобно было крутить!
![Фото на самодельном трекере 12 Февраль 2019 16:43 Фото на самодельном трекере 12 Февраль 2019 16:43](./download/file.php?id=14043&t=1) Просмотров: 612
|
|
|
|
|
|
Михаил Астроскоп
|
|
Регистрация: 05 май 2014 Посты: 1612 Откуда: Харьков
Vk:
Facebook:
Google+:
|
Как по мне, может вилку-рамку стоило сделать ниже. Конструкция стала бы устойчивей. Так а чем все таки крутите эту конструкцию? Или вручную?
|
|
|
|
|
Юрий Чабанов
|
|
Регистрация: 07 фев 2019 Посты: 46
Google+:
|

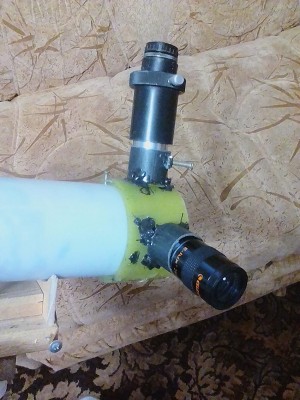

Далее. Окулярный узел гида - револьверного типа! К зрителю направлен слабый окуляр, для поиска гидирующей звезды, свет от которой попадает в него с помощью призмы полного внутреннего отражения. Выше его находится 10-мм окуляр в паре с линзой Барлоу. В фокальной плоскости обоих окуляров - кресты нитей. С помощью слабого окуляра гид наводится перекрестием на звезду, а затем "лёгким движением руки" устанавливается "сильная" система - окуляр с линзой Барлоу! Причём, если у слабого окуляра изображение звезды в поле зрения резкое, то в системе окуляр - линза Барлоу, изображение звезды расфокусировано, для удобства гидирования! Перекрестия изготовлены не из самых тонких нитей, подсветка, в большинстве случаев - НЕ НУЖНА!
![Фото на самодельном трекере 12 Февраль 2019 16:59 Фото на самодельном трекере 12 Февраль 2019 16:59](./download/file.php?id=14044&t=1) Просмотров: 608
|
|
|
|
|
|
Юрий Чабанов
|
|
Регистрация: 07 фев 2019 Посты: 46
Google+:
|

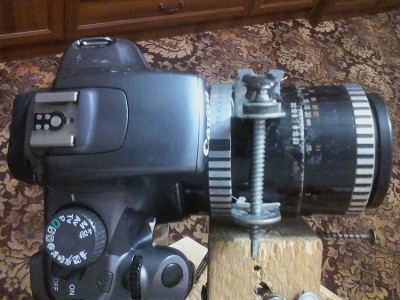

На следующем фото показан способ крепления камеры к установке. С помощью винтов - за объектив. У меня несколько объективов, поэтому крепление позволяет быстро установить камеру с нужным объективом. Здесь есть кое-что интересное, если будут вопросы - расскажу подробнее!
![Фото на самодельном трекере 12 Февраль 2019 17:04 Фото на самодельном трекере 12 Февраль 2019 17:04](./download/file.php?id=14045&t=1) Просмотров: 606
|
|
|
|
|
|
Юрий Чабанов
|
|
Регистрация: 07 фев 2019 Посты: 46
Google+:
|

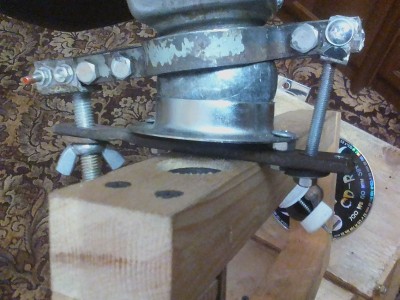

Самый сложный узел в моей конструкции - механизм наведения камеры на объект съёмки. Хомуты, удерживающие камеру закреплены на металлическом шаре, предназначение которого задумано как декоративный элемент на столбиках изгородей, Шар, вместе с зажимающими его металлическими кольцами, образует, так называемый шаровый шарнир, позволяющий в достаточно широких пределах перемещать камеру по объектам на звёздном небе. Причём для конкретного объектива, прижимная сила гайки отрегулирована так, что камера просто поворачивается в нужное место, и остаётся неподвижной - дополнительные манипуляции с сией гайкой обычно не нужны!
![Фото на самодельном трекере 12 Февраль 2019 17:18 Фото на самодельном трекере 12 Февраль 2019 17:18](./download/file.php?id=14046&t=1) Просмотров: 604
|
|
|
|
|
|
|
